Способ изготовления хромсодержащих огнеупоров

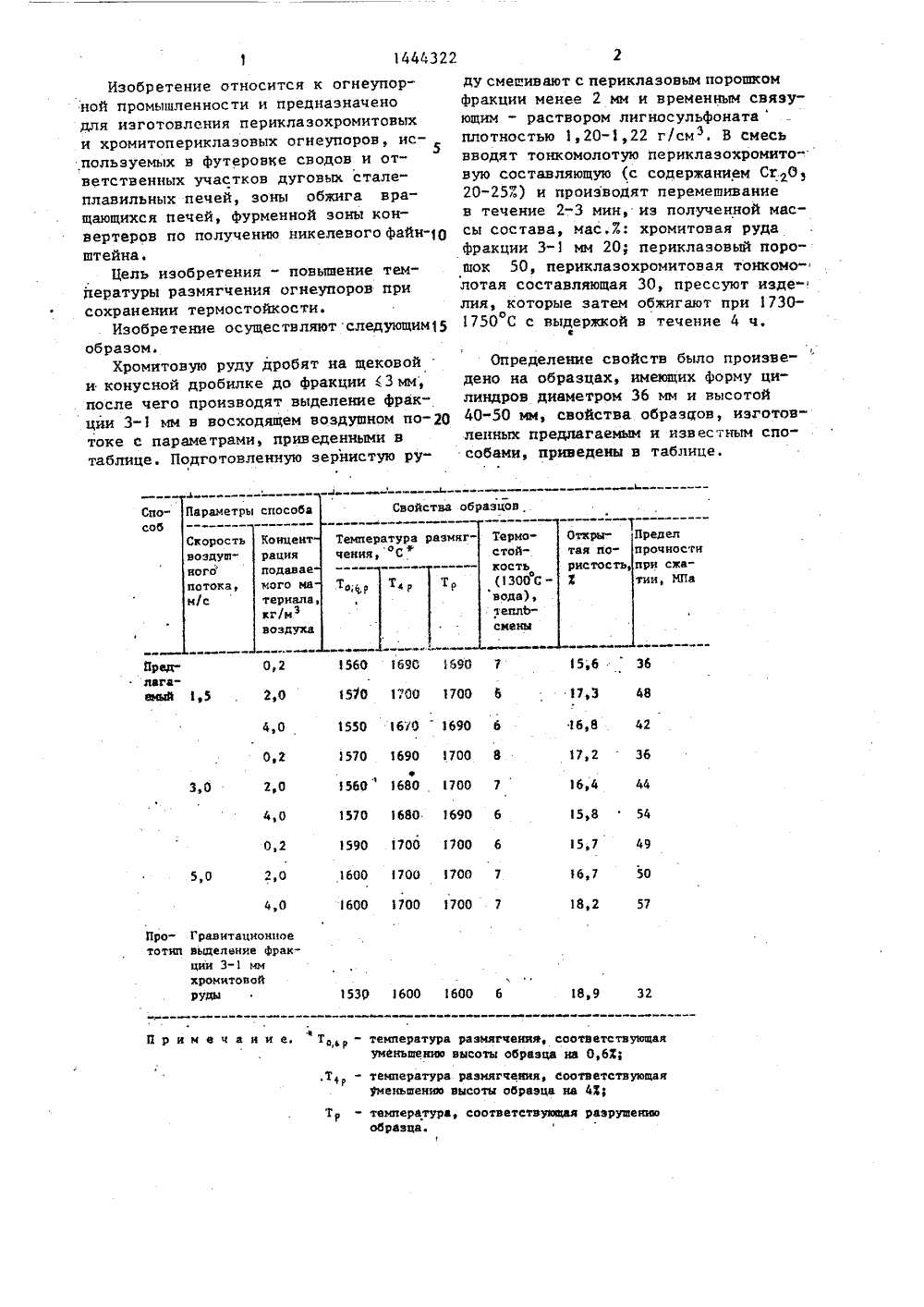

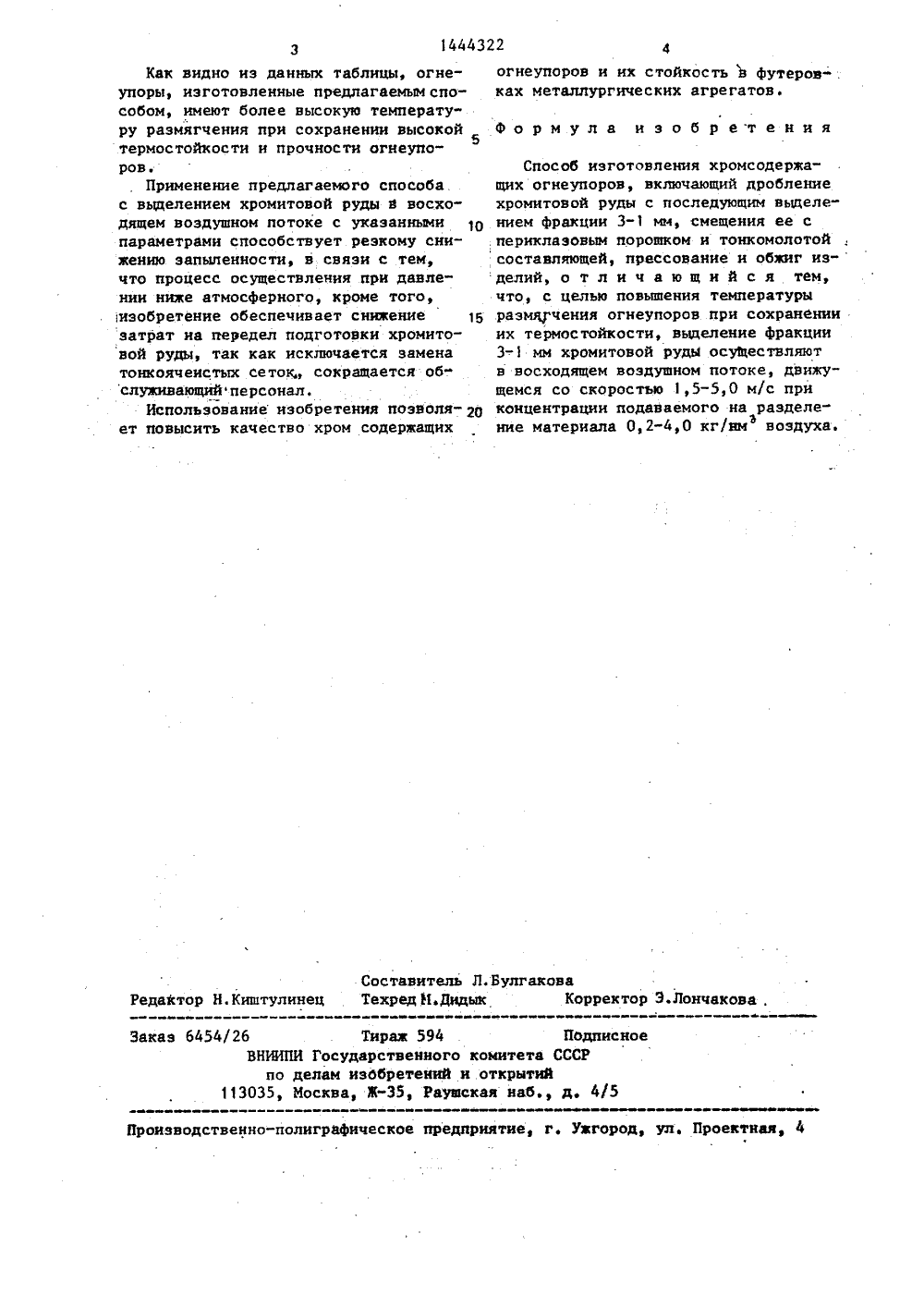

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИК С 04 В 35/12 ИСАНИЕ ИЗОБРЕТВТОРСКОМУ СВИДЕТЕЛЬСТВУ исследовательтут огнеупор.Панфилов нструкцияат "Магнетит",ИЯ ХРОМСОДЕРЖА ится к спосоодержащих огйеГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПОДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(71) Восточный нский и проектный инсной промышленности(57) Изобретение отнобам изготовления хромс упоров, используемых для футеровкидуговых стапеплавильных печей. Цельизобретения - повьппение температурыразмягчения огнеупоров при сохранении их термостойкости - достигаетсявыделением фракции 3-1 мм после дробления хромитовой руды в восходящемвоздушном потоке, движущемся со скоростью 1,5-5,0 м/с при концентрацииподаваемого на разделение материала0,2-4,0 кг/нм воздуха, Температураразмягчения огнеупора составила1560-1700 С при термостойкости(1300 С - вода) 6-8 теплосмен и пределе прочности при сжатии 36-57 МПа.1 табл,1444322 араметры способа Свойства образцов Способ Ко ра Температура рачения, С ",Термо- стойкость(1300 С вода), теплЬРеделрочиостири скатии, ХПа ткрыая по ис тос коростьоздушого"отока,/с авае о ма кала кг во 60 1690 1690 5,6 лага еай 1570 17 1700 6 17 ю16,8 50 670 " 169 570 16 70 1700 760 1680 70 1680 24,690 5,8 0 1700 170 15 е 7 л О 600 7 50 1600 1700 1700 7 8,Пр Гравитационновыделение фрации 3-1 ммкромитовойРУРЫ 1600 1600 6 9 32 Примечаи То,ар - темпумань ратурше няоратунению Размя мсоты чения, соответств образца на 0,631ратурца соо Изобретение относится к огнеупорной промышленности и предназначено для изготовления периклаэохромитовых и хромитопериклазовых огнеупоров, используемых в Футеровке сводов и ответственных участков дуговых сталеплавильных печей, эоны обжига вращающихся печей, фурменной зоны конвертеров по получению никелевого ФайнО штейна.Цель изобретения - повышение темйературы размягчения огнеупоров при сохранении термостойкости.Изобретение осуществляютследующим 15 образом.Хромитовую руду дробят на щековой " и конусной дробилке до фракции3 мм; после чего производят выделение фракции 3-1 мм в восходящем воздушном потоке с параметрами, приведенными в таблице. Подготовленную зернистую ру" ду смешивают с периклазовым порошком фракции менее 2 мм и временным связующим - раствором лигносульфонатаплотностью 1,20-,22 г/см 3. В смесь вводят тонкомолотую периклазохромитовую составляющую (с содержанием Сг 201 20-25 Е) и производят перемешивание в течение 2-3 мин, иэ полученной мас" сы состава, мас,Х: хромитовая руда Фракции 3-1 мм 20; периклаэовый порошок 50, периклазохромитовая тоикомо" лотая составляющая 30, прессуют изде" лия, которые затем обжигают при 1730 о1750 С с выдержкой в течение 4 ч.а Определение свойств было произведено на образцах, имеющих Форму цилиндров диаметром 36 мм и высотой 40"50 мм, свойства образцов, изготовленных предлагаемым н известным способами, приведены в таблице.14443 Формула изобретения Составитель Л.БулгаковаРедактор Н.Киштулинец Техред И.Дидык Корректор Э.Лончакова Заказ 6454/26 Тираж 594 Подписное ВНЖ 1 ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж"35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Как видно из данных таблицы, огне- упоры, изготовленные предлагаемым способом, имеют более высокую температуру размягчения при сохранении высокой термостойкости и прочности огнеупо 5 ров.Применение предлагаемого способа. с выделением хромитовой руды в восходящем воздушном потоке с укаэанньики параметрами способствует резкому снижению запыленности, в связи с тем, что процесс осуществления при давлении ниже атмосферного, кроме того, изобретение обеспечивает снижение 15 затрат иа передел подготовки хромитовой руды, так как исключается замена тонкоячеистых сеток сокращается об" служивающийперсонал.Использованиеизобретения позволя О ет повысить качество хром содержащих 22 4 огнеупоров и нх стойкость в футеров- . ках металлургических агрегатов. Способ изготовления хромсодержащих огнеупоров, включающий дробление хромитовой руды с последующим выделением фракции 3-1 мм, смещения ее с периклаэовым порошком и тонкомолотой составляющей, лрессование и обжиг из"делий, отличающийся тем, что, с целью повышения температуры размягчения огнеупоров нри сохранении их термостойкости, выделение фракции 3-1 мм хромитовой руды осуществляют в восходящем воздушном потоке, движущемся со скоростью 1,5-5,0 м/с нри концентрации подаваемого на разделение материала 0,2-4,0 кг/нм воздуха.ь
