Устройство для осуществления фильтрации и ионообменных процессов в жидкой среде

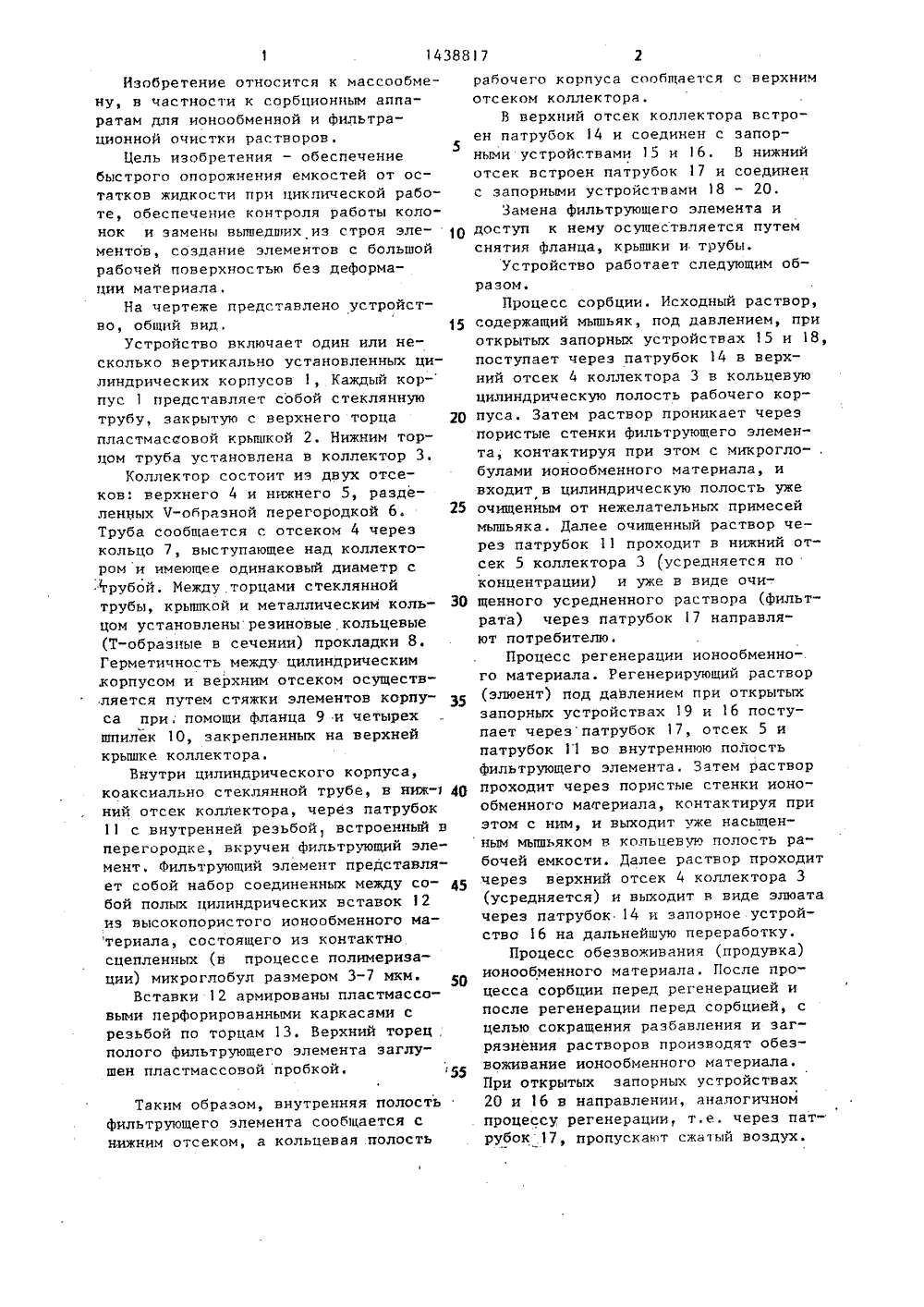

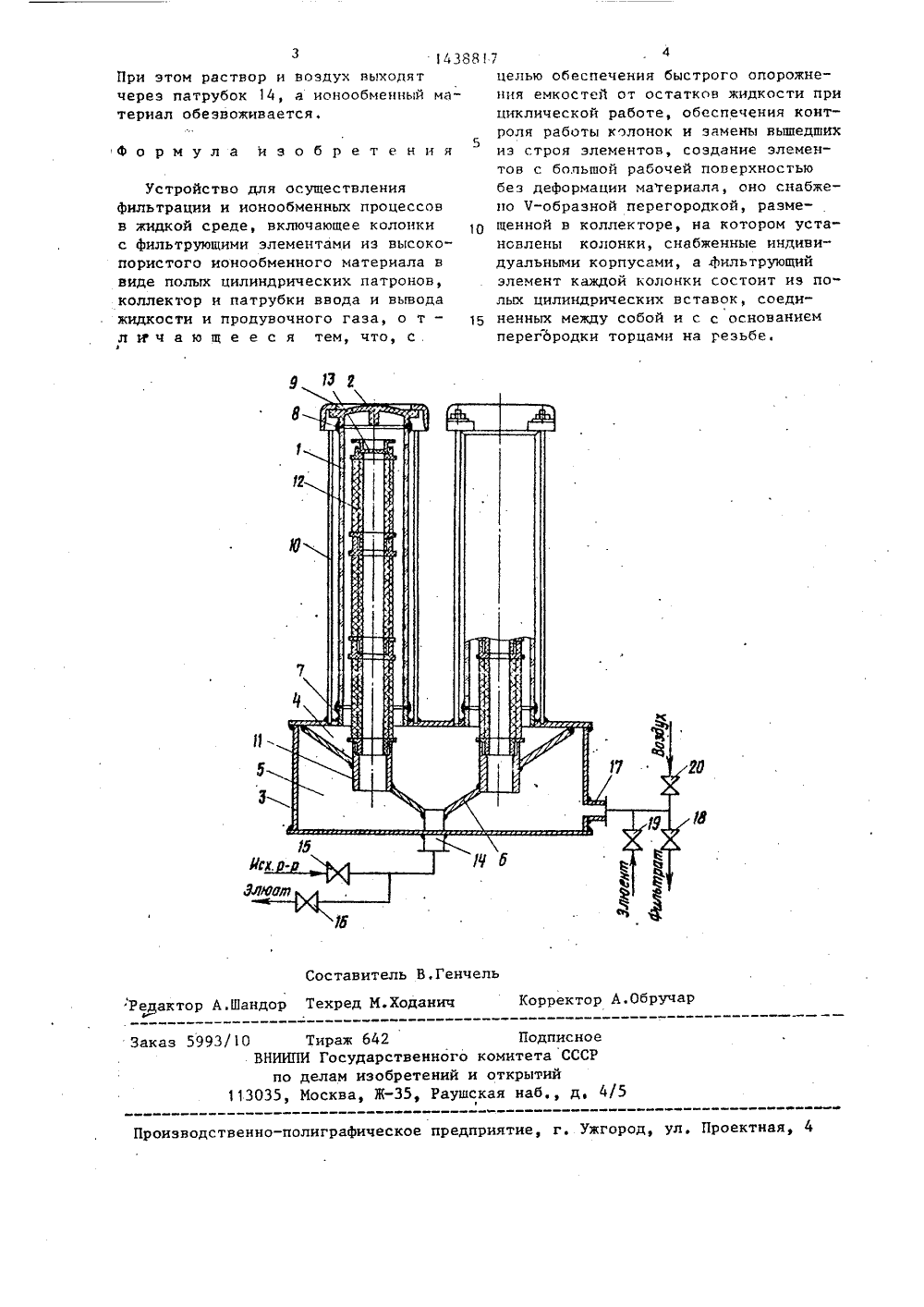

СОЮЭ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 1438 0150 1 1 47/О АНИЕ ИЗОБРЕТЕНИ ТВ техваочист; о(56)кл. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛА ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ А ВТОРСНОМУ СВИДЕТ(71) Специальное конструкторскнологическое бюро по конструирнию оборудования и приборов поке промьппленных сточных вод, (54) УСТРОЙСТВ(ФИЛЬТРАЦИИ И ИВ ЖИДКОЙ СРЕДЕ(57) Изобретение касается массообмена, в частности сорбционных аппаратов для ионообменной и фильтрационнойочистки растворов. Цель изобрете ния - обеспечить быстрое опорожнение емкостей от остатков жидкостипри циклической работе, обеспечитьконтроль работы колонок и замену вышедших из строя элементов и создатьэлементы с большой рабочей поверхностью без деформации материала. Устройство для осуществления фильтрации и ионообменных процессов в жидкой среде включает колонки с фильтрующими элементами из высокопористого ионообменного материала в видеполых цилиндрических патронов, установленные на коллекторе и снабженныеиндивидуальными корпусами, патрубкиввода и вывода жидкости и продувочного газа и 7-образную перегородку,размещенную в коллекторе. Фильтрующий элемент каждой колонки состоитиз полых цилиндрических вставок, соединенных между собой и с основаниемперегородки торцами на резьбе. 1 ил.1438817 Изобретение относится к массообмену, в частности к сорбционным аппаратам для ионообменной и фильтрационной очистки растворов.5Цель изобретения - обеспечениебыстрого опорожнения емкостей от остатков жидкости при циклической работе, обеспечение контроля работы колонок и замены вышедших из строя эле Оментов, создание элементов с большойрабочей поверхностью без деформации материала,На чертеже представлено устройство, общий вид, 15Устройство включает один или несколько вертикально установленных цилиндрических корпусов 1, Каждый кор-пус 1 представляет собой стекляннуютрубу, закрытую с верхнего торца 20пластмасаовой крьшкой 2. Нижним торцом труба установлена в коллектор 3.Коллектор состоит иэ двух отсеков: верхнего 4 и нижнего 5, разделенных Ч-образной перегородкой 6. 25Труба сообщается с отсеком 4 черезкольцо 7, выступающее над коллектором и имеющее одинаковый диаметр сгрубой. Между торцами стекляннойтрубы, крьппкой и металлическим коль- ЗОцом установленырезиновые кольцевые(Т-образные в сечении) прокладки 8.Герметичность между цилиндрическимкорпусом и верхним отсеком осуществляется путем стяжки элементов корпу- З 5са при; помощи Фланца 9 и четырехшпилек 10, закрепленных на верхнейкрышке коллектора,Внутри цилиндрического корпуса,коаксиально стеклянной трубе, в нижщний отсек коллектора, через патрубок11 с внутренней резьбой, встроенный вперегородке, вкручен фильтрующий элемент. Фильтрующий элемент представляет собой набор соединенных между собой полых цилиндрических вставок 12из высокопористого ионообменного материала, состоящего из контактносцепленных (в процессе полимеризации) микроглобул размером 3-7 мкм.Вставки 12 армированы пластмассовыми перфорированными каркасами срезьбой по торцам 13, Верхний торецполого фильтрующего элемента заглушен пластмассовой пробкой. 55 Таким образом, внутренняя полостьфильтрующего элемента сообщается снижним отсеком, а кольцевая .полость рабочего корпуса сообщается с верхнимотсеком коллектора,В верхний отсек коллектора встроен патрубок 14 и соединен с запорными устройствами 15 и 16. В нижнийотсек встроен патрубок 17 и соединенс запорными устройствами 8 - 20,Замена фильтрующего элемента идоступ к нему осуществляется путемснятия фланца, крышки и трубы.Устройство работает следующим образом.Процесс сорбции. Исходный раствор,содержащий мышьяк, под давлением, приоткрытых эапорных устройствах 15 и 18,поступает через патрубок 14 в верхний отсек 4 коллектора 3 в кольцевуюцилиндрическую полость рабочего корпуса. Затем раствор проникает черезпористые стенки фильтрующего элемента, контактируя при этом с микрогло-,булами ионообменного материала, ивходит в цилиндрическую полость ужеочищенным от нежелательных примесеймышьяка. Далее очищенный раствор через патрубок 11 проходит в нижний отсек 5 коллектора 3 (усредняется поконцентрации) и уже в виде очищенного усредненного раствора (фильтрата) через патрубок 7 направляют потребителю,Процесс регенерации ионообменно-.го материала. Регенерирующий раствор(элюент) под давлением при открытыхзапорных устройствах 19 и 16 поступает черезпатрубок 17, отсек 5 ипатрубок 11 во внутреннюю полостьфильтрующего элемента. Затем растворпроходит через пористые стенки ионообменного материала, контактируя приэтом с ним, и выходит уже насьпценным мьппьяком в кольцевую полость рабочей емкости. Далее раствор проходитчерез верхний отсек 4 коллектора 3(усредняется) и выходит в виде элюатачерез патрубок 14 и запорное устройство 16 на дальнейшую переработку,Процесс обезвоживания (продувка)ионообменного материала. После процесса сорбции перед регенерацией ипосле регенерации перед сорбцией, сцелью сокращения разбавления и загрязнения растворов производят обезвоживание ионообменного материала.При открытых запорных устройствах20 и 16 в направлении, аналогичном5изобретения Фо рмул а Составитель В,ГТехред И.Ходанич ел орректор А.Об анд ер Тираж 642Государственного к елам изобретений и осква, Ж, Раушс Подпомитетаоткрытийая наб. аказ 5993/10 но СР НИИПИ п д, 4 1130 4 твенно-полиграфическое предприятие, г. Ужгород, ул т ои 34388 При этом раствор и воздух выходят через патрубок 14, а ионообменный материал обеэвоживается,Устройство для осуществленияфильтрации и ионообменных процессовв жидкой среде, включающее колонкис фильтрующими элементами из высокопористого ионообменного материала ввиде полых цилиндрических патронов,коллектор и патрубки ввода и выводажидкости и продувочного газа, о т - 15л и ч а ю щ е е с я тем, что, с3 7а/целью обеспечения быстрого опорожнения емкостей от остатков жидкости при циклической работе, обеспечения контроля работы колонок и замены вьппедших из строя элементов, создание элементов с большой рабочей поверхностью без деформации материала, оно снабжено Ч-образной перегородкой, размещенной в коллекторе, на котором установлены колонки, снабженные индиви" дуальными корпусами, а 4 ильтрующий элемент каждой колонки состоит иэ полых цилиндрических вставок, соединенных между собой и с с основанием перегЪродки торцами иа резьбе,
