Способ предварительного напряжения металлических тканых сетчатых систем

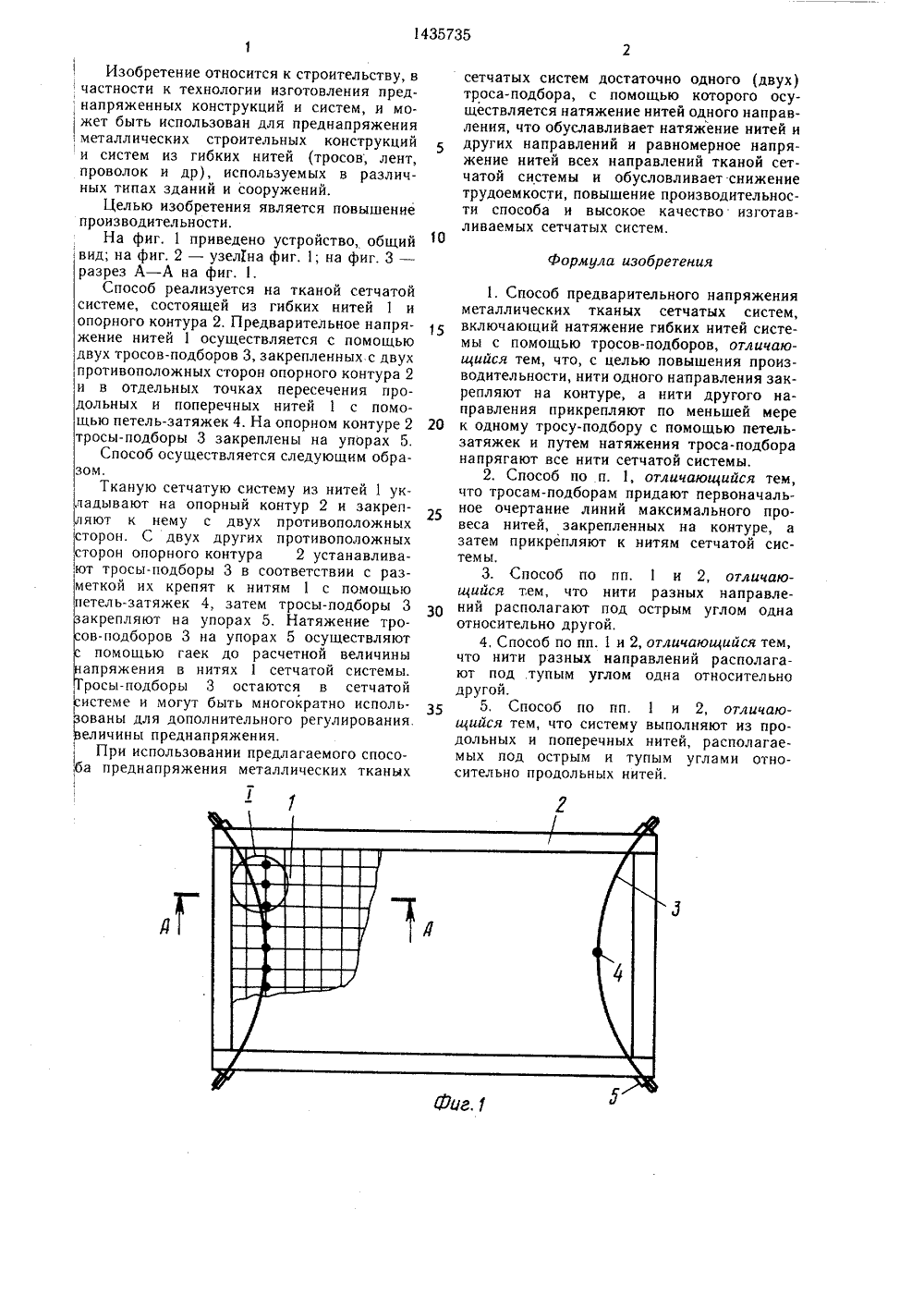

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) 594 Е 04621 12 ПИСАНИЕ ИЗОБРЕТЕНИА ВТОРСКОМУ СВИДЕТЕЛЬСТВУ енеров аничев О НА- ТКАобласти ьзовано их конЦелью изводиГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Ленинградский институт инжжелезнодорожного транспортаим. акад. В. Н. Образцова(54) СПОСОБ ПРЕДВАРИТЕЛЬНОПРЯЖЕНИЯ МЕТАЛЛИЧЕСКИХНЫХ СЕТЧАТЫХ СИСТЕМ(57) Изобретение относится кстроительства и может быть исполдля преднапряжения металлическструкций и систем из гибких нитей,изобретения является повышение про тельности. Это достигается тем, что нити одного направления закрепляют на контуре, а нити другого направления прикрепляют по меньшей мере к одному тросу-подбору с помощью петель-затяжек и путем натяжения троса-подбора напрягают все нити сетчатой системы. Кроме того, тросам-подборам придают первоначальное очертание линий максимального провеса нитей, закрепленных на контуре, а затем прикрепляют к нитям сетчатой системы, а также нити разных направлений располагают под острым или, тупым углом одна относительно другой. Кроме того, система может быть выполнена из продольных нитей и поперечных нитей, располагаемых под острым и тупым углами относительно продольных нитей. 4 з. п. ф-лы, 3 ил.И зобретение относится к строительству, вчастности к технологии изготовления преднапряженных конструкций и систем, и может быть использован для преднапряжения, металлических строительных конструкцийи систем из гибких нитей (тросов; лент,проволок и др), используемых в различных типах зданий и сооружений.Целью изобретения является повышениепроизводительности.На фиг. 1 приведено устройство, общийвид; на фиг, 2 - узел 1 на фиг. 1; на фиг, 3 -разрез А - А на фиг. 1.Способ реализуется на тканой сетчатойсистеме, состоящей из гибких нитей 1 иопорного контура 2. Предварительное напряжение нитей 1 осуществляется с помощьюдвух тросов-подборов 3, закрепленных с двухпротивоположных сторон опорного контура 2и в отдельных точках пересечения продольных и поперечных нитей 1 с помощью петель-затяжек 4, На опорном контуре 2тросы-подборы 3 закреплены на упорах 5.Способ осуществляется следующим образом,Тканую сетчатую систему из нитей 1 укладывают на опорный контур 2 и закреп,ляют к нему с двух противоположныхсторон. С двух других противоположныхсторон опорного контура 2 устанавлива,ют тросы-подборы 3 в соответствии с разметкой их крепят к нитям 1 с помощьюпетель-затяжек 4, затем тросы-подборы 3акрепляют на упорах 5. Натяжение троов-подборов 3 на упорах 5 осуществляютпомощью гаек до расчетной величиныапряжения в нитях 1 сетчатой системы.росы-подборы 3 остаются в сетчатойсистеме и могут быть многократно испольованы для дополнительного регулирования.еличины преднапряжения.При использовании предлагаемого спосо,ба преднапряжения металлических тканых1 сетчатых систем достаточно одного (двух) троса-подбора, с помощью которого осуществляется натяжение нитей одного направления, что обуславливает натяжение нитей и других направлений и равномерное напряжение нитей всех направлений тканой сетчатой системы и обусловливает снижение трудоемкости, повышение производительности способа и высокое качество изготавливаемых сетчатых систем.1 ОФормула изобретения 1. Способ предварительного напряженияметаллических тканых сетчатых систем,включающий натяжение гибких нитей системы с помощью тросов-подборов, отличающийся тем, что, с целью повышения производительности, нити одного направления закрепляют на контуре, а нити другого направления прикрепляют по меньшей мере20 к одному тросу-подбору с помощью петельзатяжек и путем натяжения троса-подборанапрягают все нити сетчатой системы.2. Способ по п. 1, отличающийся тем,что тросам-подборам придают первоначальное очертание линий максимального провеса нитей, закрепленных на контуре, азатем прикрепляют к нитям сетчатой системы,3. Способ по пп.и 2, отличающийся тем, что нити разных направлений располагают под острым углом однаотносительно другой.4, Способ по пп. 1 и 2, отличающийся тем,что нити разных направлений располагают под .тупым углом одна относительнодругой.5 Способ по пп 1 и 2 отличающийся тем, что систему выполняют из продольных и поперечных нитей, располагаемых под острым и тупым углами относительно продольных нитей.Составитель Д. КиселевРедактор Г. Волкова Техред И. Верес Корректор В. БутягаЗаказ 5620/29 Тираж 688 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Г 1 роизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
