Сепаратор для очистки судовых нефтесодержащих вод

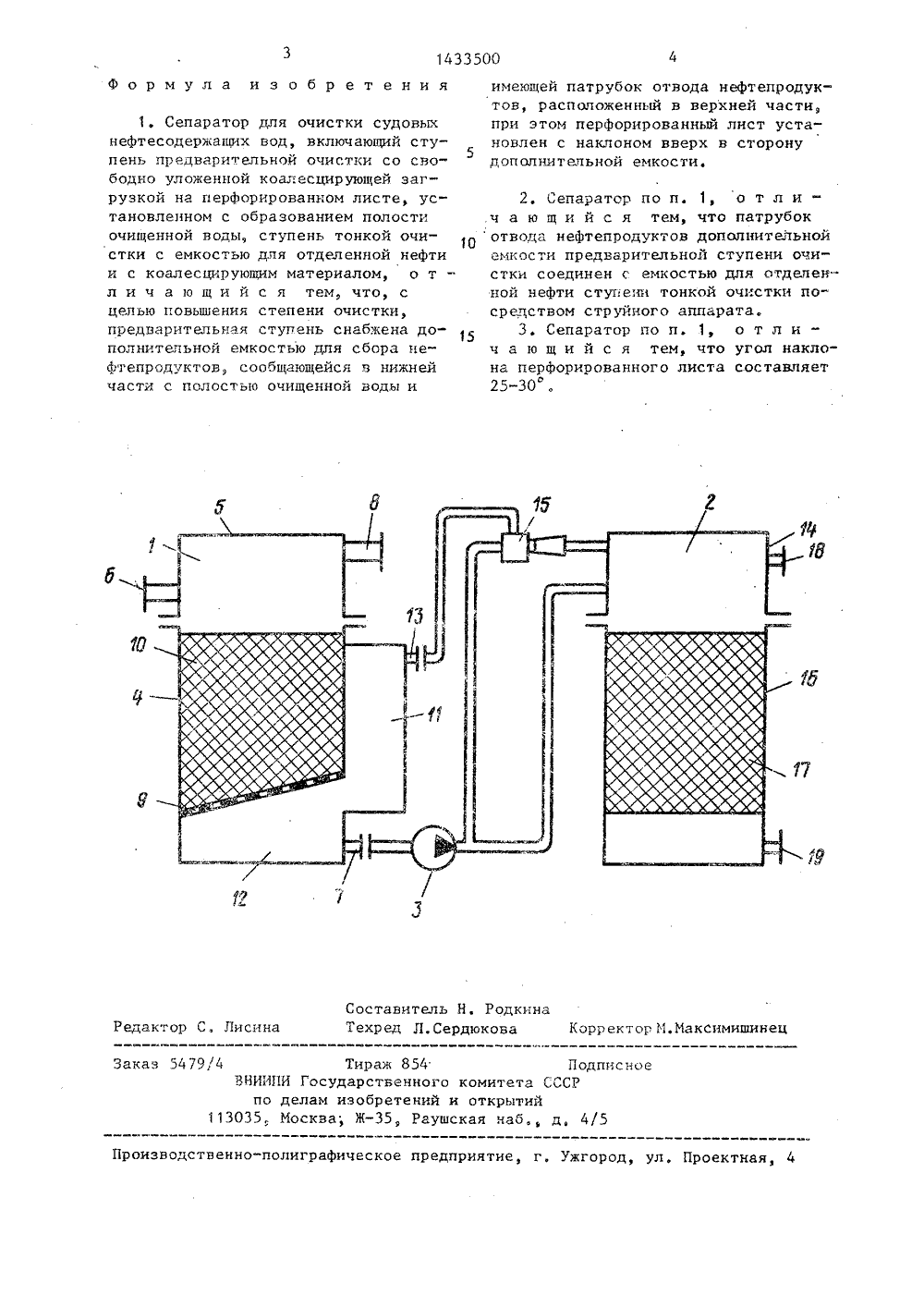

,Яд 143350 7/022 51) 4 1 40, В 0 ОПИСАНИЕ ИЗОБРЕТЕНИ 40О.Н, Знаменская,вченко ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) Авторское свидетельство СССРР 971804, кл. В 01 П 17/022, 1981,(54) СЕПАРАТОР ДЛЯ ОЧИСТКИ СУДОВЫХНЕФТЕСОДЕРЖАЩИХ ВОД(57) Изобретение относится к очисткенефтесодержащих вод от нефтепродуктонг судах и буровых платформах, Цельюизобретения является повышение степени очистки нефтесодержащих вод отнефтепродуктов за счет предотвращения попадания повышенного количества диспергированных нефтепродуктовна коалесцирующую пористую загрузкуступени тонкой очистки и повышения ее ресурса. Сепаратор состоит из ступени предварительной очистки (ПО),ступени тонкой очистки (ТО) и насоса.Ступень ПО состоит из корпуса нефтесборника и снабжена патрубками подвода загрязненной воды, отвода отсепарированного нефтепродукта и отводаочищенной воды.В корпусе с 1 гупени ПО ко"алесцирующая загрузка свободно уложенана нерфорированномместе,расположенномс наклоном в сторону заполнительнойемкости, снабженной патрубком отводаскопившегося нефтепродукта и соединенной с нефтесборником ступени ТОс помощью струйного аппарата. СтупеньТО состоит из корпуса с размещенным в немакоалесцирукдин натериалоии неФтесоорника, Отсепарнронанные нефтепродуктыи очищенная вода отводятся через со"ответствующие патрубки. 2 з.п. ф-лы,ил, 1433500И зобретение относится к техникеочистки нефтесодержащих вод и можетбыть использовано при очистке судовыхнефтесодержащих вод, а также при очистке сточных вод на буровых платформах, предприятиях нефтедобывающей инефтеперерабатывающей отраслей промышпенности, автопредприятиях и прочих промьнипенных объектах где обраРзуются сточные воды, содержащие нетепродукты.Цель изобретения - повышение стеени очистки нефтесодержащих вод отефтепродуктов, 15На чертеже схематически изображенредлагаемый сепаратор для очисткиудовых нефтесодержащих вод, общийидеСепаратор содержит ступень 1 пред Оарительной очистки, ступень 2 тон"ой очистки и насос 3, Ступеньпредварительной очистки состоит изкорпуса 4, нефтесборника 5; патрубков подвода б загрязненной воды, отода 7 очищенной воды и отвода 8ефтепродуктов. В корпусе 4 ступениредварительной очистки размещен перорированный лист 9 со свободно улоенной коалесцирующей загрузкой 10.орпус 4 снабжен дополнительной емостью 11, соединенной с полостью 12чищенной воды ступени предварительой очистки. В верхней части дополтельной емкости 11 имеется патрубок3 отвода скопившегося нефтепродукта. 3511 ерфорированный лист 9.имеет угол наклона в сторону дополнительной емкости 11 в диапазоне от 25 до 39Дополнительная емкость 11 соединенас емкостью 14 для отделенной нефтиступени 2 тонкой очистки с помощьюструйного аппарата 15. Последний также сообщен трубопроводом с напорнойтрубой насоса 3. Ступень 2 тонкойочистки состоит из корпуса 16 и емкости 14 для отделенной нефти, В кор"пусе 16 ступени тонкой очистки помещен ко 1 лесцирующий материал 17. Дляотвода нефтепродукта служит патрубок18, а для отвода осветленной воды - 5 Опатрубок 19.Сепаратор работает следующим образом,Нефтесодержащая вода через патрубок 6 поступает в ступень 1 предварительной очистки, где происходит гравитационное отделение частиц нефти,скорость всплытия которых превьппает скорость потока жидкости при их встречном движении. Все отделенные частицы собираются в нсфтесборнике 5. Далее вода поступает на свободно уложенную коалесцирующую загрузку 10. Вследствие того, что коалесцирующая загрузка является пористым телом, размеры пор которого примерно равны размеру частиц нефти, неотделившихся гравитационным отстоем, происходит их адсорбция й коалесценция этим пори" стым телом. На выходе иэ коалесцирующей загрузки мелкодисперсный нефтепродукт достаточно укрупняется для самостоятельного всплытия по наклонному перФорированному листу 9 в дополнительную емкость 11. Очищенная вода через патрубак 7 отвода очищенной воды выводится из ступени предварительной очистки и насосом 3 подается в ступень 2 тонкой очистки, где происходит дальнейшая очистка воды. Затем очищенная вода выводится из сепаратора через патрубок 19.Нефтепродукт иэ дополнительной емкости 11 через расположенный в ее верхней части патрубок 13 подается в емкость 14 для отделенного нефтепродукта ступени 2 тонкой очистки с помо" щью струйного аппарата 15, работа которого обеспечивается отбором части воды из напорной трубы насоса 3. В предлагаемом устройстве в результате установки перфорированного листа, на который укладывается коалесцирующая загрузка, с углом подьема в сторону дополнительной емкости для сбора нефтепродуктов происхо" дит регулярный отвод укрупненных коалесцирующей загрузкой частиц нефти. Установка струйного аппарата обеспечивает выведение нефтепродуктов из дополнительной емкости в емкость для отделенного нефтепродукта ступени тонкой очистки. На коалесцнрующий материал ступени тонкой очистки поступает значительно меньшее количество нефтепродуктов. Отличительной особенностью работы коалесцирующих пористых эагрузок является их способность обеспечивать очень высокую очистку до момента полного заполнения пор нефтепродуктом. Удаление значительного количества мелкодиспергированной Фракции нефтепродуктов пропорционально увеличивает время высокой очистной способности.1433500 оставитель Н. Родкиехред Л.Сердюкова тор М.Максимиши едактор С, Лисина Тираж 854 ВНИИПИ Гасударственного по делам изобретений и 035, .Москва; Ж, РаушсЗаказ 5479( Подпнсноомитета СССРоткрытийая наб д, 4(5 113 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная,Формула изобретения 1, Сепаратор для очистки судовых нефтесодержащих вод, включающий ступень предварительном очистки со сво 5 бодно уложенной коалесцирующей загрузкой на перфорированном листе, установленном с образованием полости очищенной воды, ступень тонкой очистки с емкостью для отделенной нефти и с коалесцируюшим материалом, о т л и ч а ю щ и й с я тем, что, с целью повышения степени очистки, предварительная ступень снабжена до 15 полнительной емкостью для сбора нефтепродуктов, сообщающейся в нижней части с полостью очищенной воды и имеющеи патрубок отвода нефтепродуктов, расположенный в верхней части,при этом перфорированный лист установлен с наклоном вверх в сторонудополнительной емкости. 2. Сепаратор по п. 1, о т л и.ч а ю щ и й с я тем, что патрубок отвода нефтепродуктов дополнительной емкости предварительной ступени очистки соединен с емкостью для отделенной нефти ступени тонкой очистки по" средством струйного аппарата,3. Сепаратор по п. 1, о т л и " ч а ю щ и й с я тем, что угол наклона перфорированного листа составляет 25-30.
