Управляемый генератор импульсов

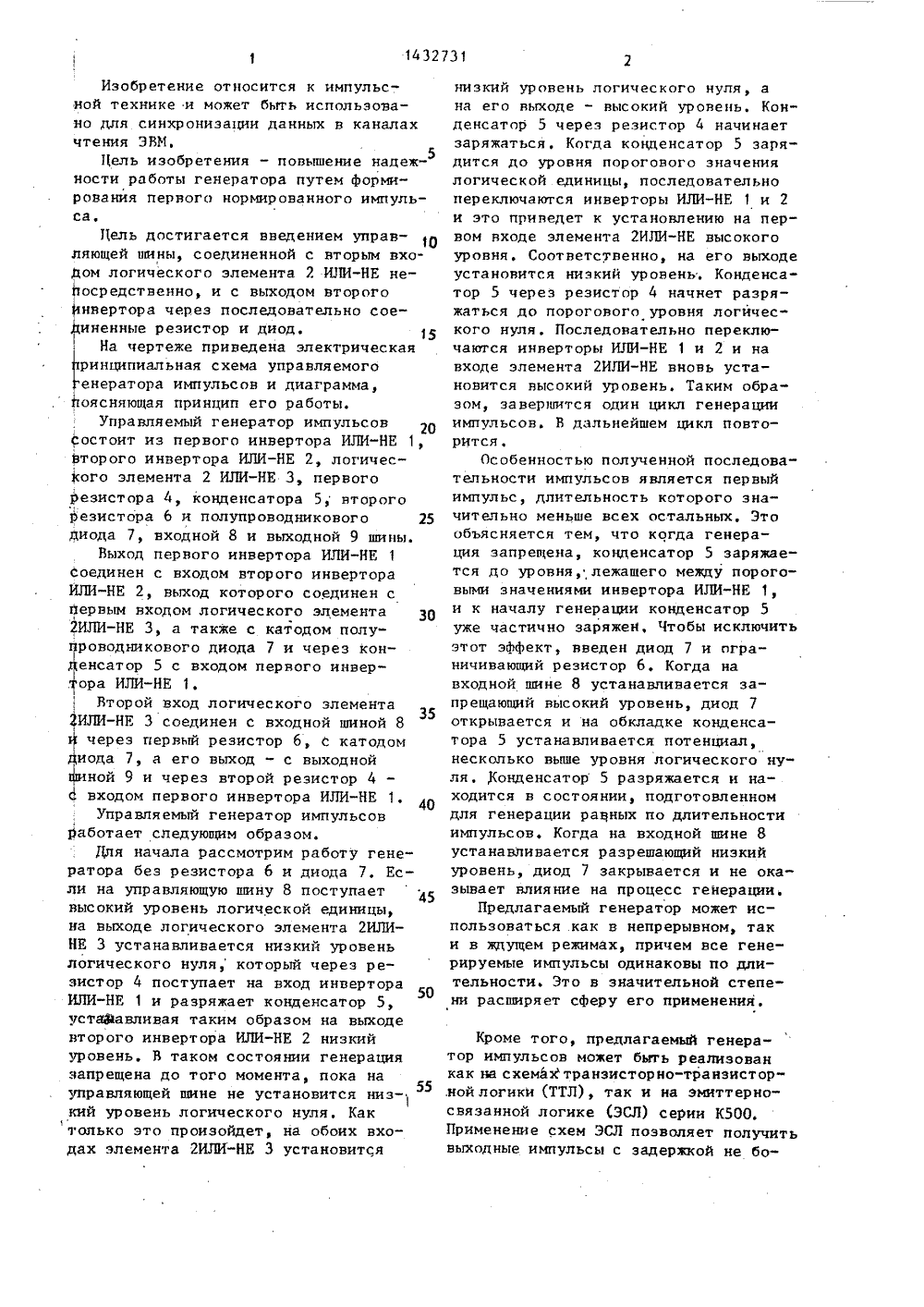

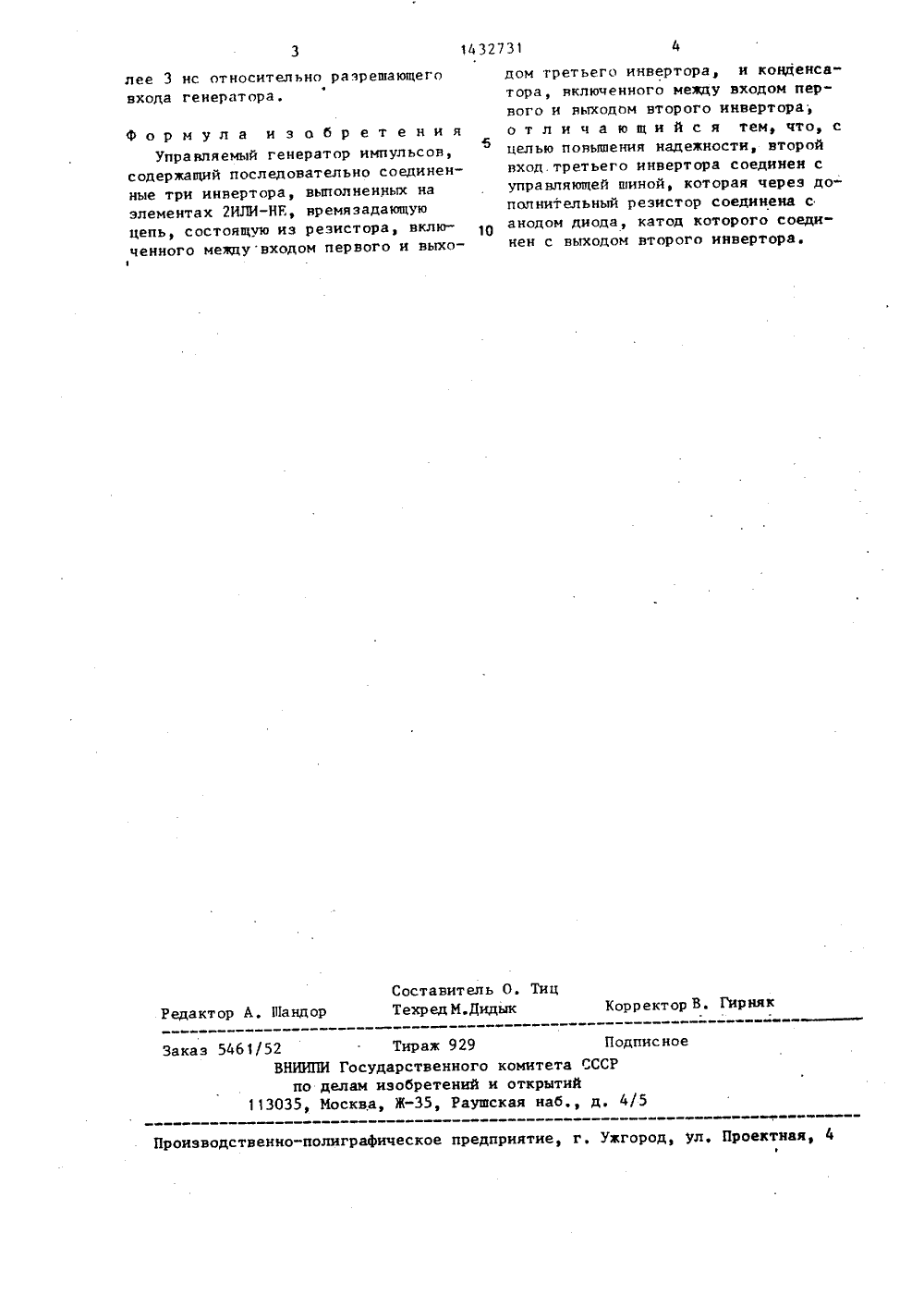

)4 НО В(;Р".ч,д СУДАРСТВЕННЫЙ НОМИТЕТ СС ОДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНР ПИСАНИЕ ИЗОБ ВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССР У 892662, кл. Н 03 К 3/02, 1978.Гутников В.С, Интегральная электроника в измерительных приборах, Л.: Энергия, 1980, с. 235, рис. 15- 5"а"(54) УПРАВЛЯЕМЫЙ ГЕНЕРАТОРИМПУЛЬСОВ (57) Изобретение может быть использовано для синхронизации данных в каналах чтенияЭВМ. 11 ель изобретения повышение надежности работы генератора путем формирования первого нормированного импульса. 1 ель достигается введением управляющей шины, соединенной с вторым входом логического Яя 1 И элемента 2 ИЛИ-НЕ 3 непосредственно, а с выходом инвертора ИЛИ-НЕ 2 через последовательно соединенные резистор 6 и диод 7. Особенностью получаемой на выходной шине 9 последовательности импульсов является первый импульс, длительность которого значительно меньше всех остальных, т.к. когда генерация запрещена, конденсатор 5 заряжается до уровня, лежащего между пороговыми значениями инвертора ИЛИ-НЕ 1, и к началу генерации кон-. денсатор 5 уже частично заряжен, Чтобы исключить этот эффект, введены диод 7 и ограничивающий резистор 6, Управляемый генератор импульсов име- аФ ет возможность работать как в непрерывном, так и в ждущем режиме, причем все генерируемые импульсы одинаковы по длительности, 1 ил.Изобретение относится к импульсной технике и может быть использовано для синхронизации данных в каналах чтения ЭВМ.Цель изобретения - повышение надеж 5 ности работы генератора путем формирования первого нормированного импульса.Цель достигается введением управляющей шины, соединенной с вторым входом логического элемента 2 ИЛИ-НЕ неПосредственно, и с выходом второго йнвертора через последовательно соединенные резистор и диод. 15На чертеже приведена электрическаяринципиальная схема управляемогоенератора импульсов и диаграмма, поясняющая принцип его работы.Управляемый генератор импульсов остоит из первого инвертора ИЛИ-НЕ 1, второго инвертора ИЛИ-НЕ 2, логического элемента 2 ИЛИ-НЕ 3, первого резистора 4, конденсатора 5, второго резистора Ь и полупроводникового 25 диода 7, входной 8 и выходной 9 шины.Выход первого инвертора ИЛИ-НЕ 1 соединен с входом второго инвертора ИЛИ-НЕ 2, выход которого соединен с Первым входом логического элемента 30 2 ИЛИ-НЕ 3, а также с катодом полуроводникового диода 7 и через коненсатор 5 с входом первого инвер.тора ИЛИ-НЕВторой вход логического элемента 3 ИЛИ-НЕ 3 соединен с входной шиной 8через первый резистор 6, с катодом диода 7, а его выход - с выходнойной 9 и через второй резистор 4 -входом первого инвертора ИЛИ-НЕ 1, 40Управляемый генератор импульсов работает следующим образом.Для начала рассмотрим работу генератора без резистора 6 и диода 7. Если на управляющую шину 8 поступает 45 высокий уровень логической единицы, на выходе логического элемента 2 ИЛИНЕ 3 устанавливается низкий уровень логического нуля, который через резистор 4 поступает на вход инвертора ИЛИ-НЕ 1 и разряжает конденсатор 5, устанавливая таким образом на выходе второго инвертора ИЛИ-НЕ 2 низкий уровень, В таком состоянии генерация запрещена до того момента, пока на управляющей шине не установится низ 55кий уровень логического нуля. Как только это произойдет, на обоих входах элемента 2 ИЛИ-НЕ 3 установится низкий уровень логического нуля, ана его выходе - высокий уровень. Конденсатор 5 через резистор 4 начинаетзаряжаться, Когда конденсатор 5 зарядится до уровня порогового значениялогической единицы, последовательнопереключаются инверторы ИЛИ-НЕ 1 и 2и это приведет к установлению на первом входе элемента 2 ИЛИ-НЕ высокогоуровня. Соответс 7 венно, на его выходеустановится низкий уровень. Конденсатор 5 через резистор 4 начнет разряжаться до порогового уровня логического нуля, Последовательно переключаются иыверторы ИЛИ-НЕ 1 и 2 и навходе элемента 2 ИЛИ-НЕ вновь установится высокий уровень, Таким обра"зом, завершится один цикл генерацииимпульсов. В дальнейшем цикл повторится,Особенностью полученной последовательности импульсов является первыйимпульс, длительность которого значительно меньше всех остальных, Этообъясняется тем, что когда генерация запрещена, конденсатор 5 заряжается до уровня, лежащего между пороговыми значениями инвертора ИЛИ-НЕи к началу генерации конденсатор 5уже частично заряжен, Чтобы исключитьэтот эффект, введен диод 7 и ограничивающий резистор 6, Когда навходной шине 8 устанавливается запрещающий высокий уровень, диод 7открывается и на обкладке конденсатора 5 устанавливается потенциал,несколько выше уровня логического нуляКонденсатор 5 разряжается и находится в состоянии, подготовленномдля генерации равных по длительностиимпульсов. Когда на входной шине 8устанавливается разрешающий низкийуровень, диод 7 закрывается и не оказывает влияние на процесс генерации.Предлагаемый генератор может использоваться как в непрерывном, таки в ждущем режимах, причем все генерируемые импульсы одинаковы по длительности. Это в значительной степени расширяет сферу его применения,Кроме того, предлагаемый генератор импульсов может быть реализован как на схемах транзисторно-транзистор" .ной л оги ки (ТТЛ), так и на эмитт ер носвязанной логике (ЭСЛ) серии К 500.Применение схем ЭСЛ позволяет получить выходные импульсы с задержкой не бо1432731 лее 3 нс относительно разрешающеговхода генератора. Составитель О. ОицТехр ед М. Дидык Корректор В, Гирняк Редактор А. 01 андор Заказ 5461/52 Тираж 929 Подпис ноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Формула изобретенияУправляемый генератор импульсов, содержащий последовательно соединенные три инвертора, выполненных на элементах 2 ИЛИ-НЕ, времязадающую цепь, состоящую из резистора, включенного междувходом первого и выхо дом третьего инвертора, и конденсатора, включенного между входом первого и выходом второго инвертора;о т л и ч а ю щ и й с я тем что, сцелью повышения надежности, второйвход третьего инвертора соединен суправляющей шиной, которая через дополнительный резистор соединена санодом диода, катод которого соединен с выходом второго инвертора,
