Устройство для распределения нагрузок между параллельно работающими генераторами

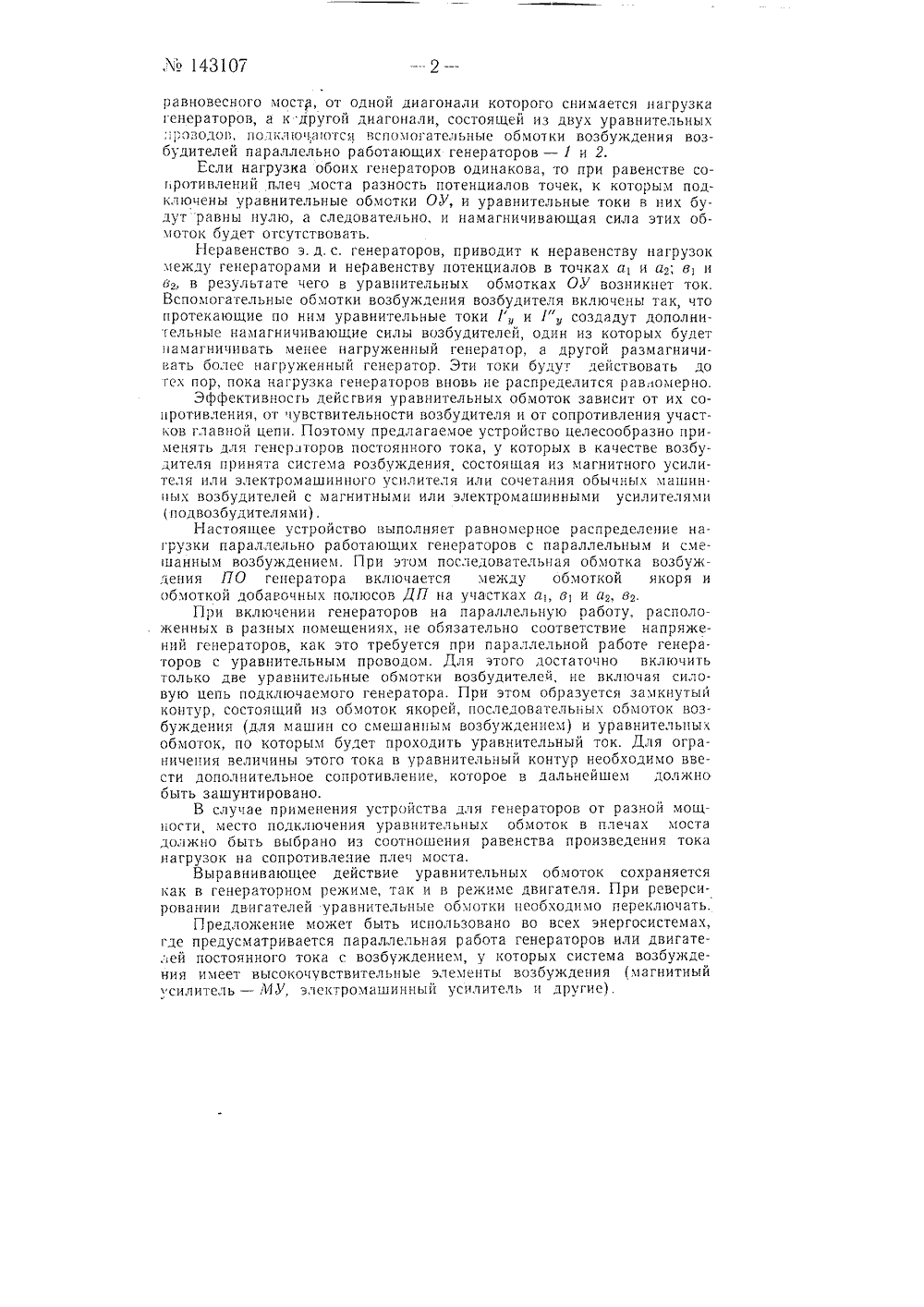

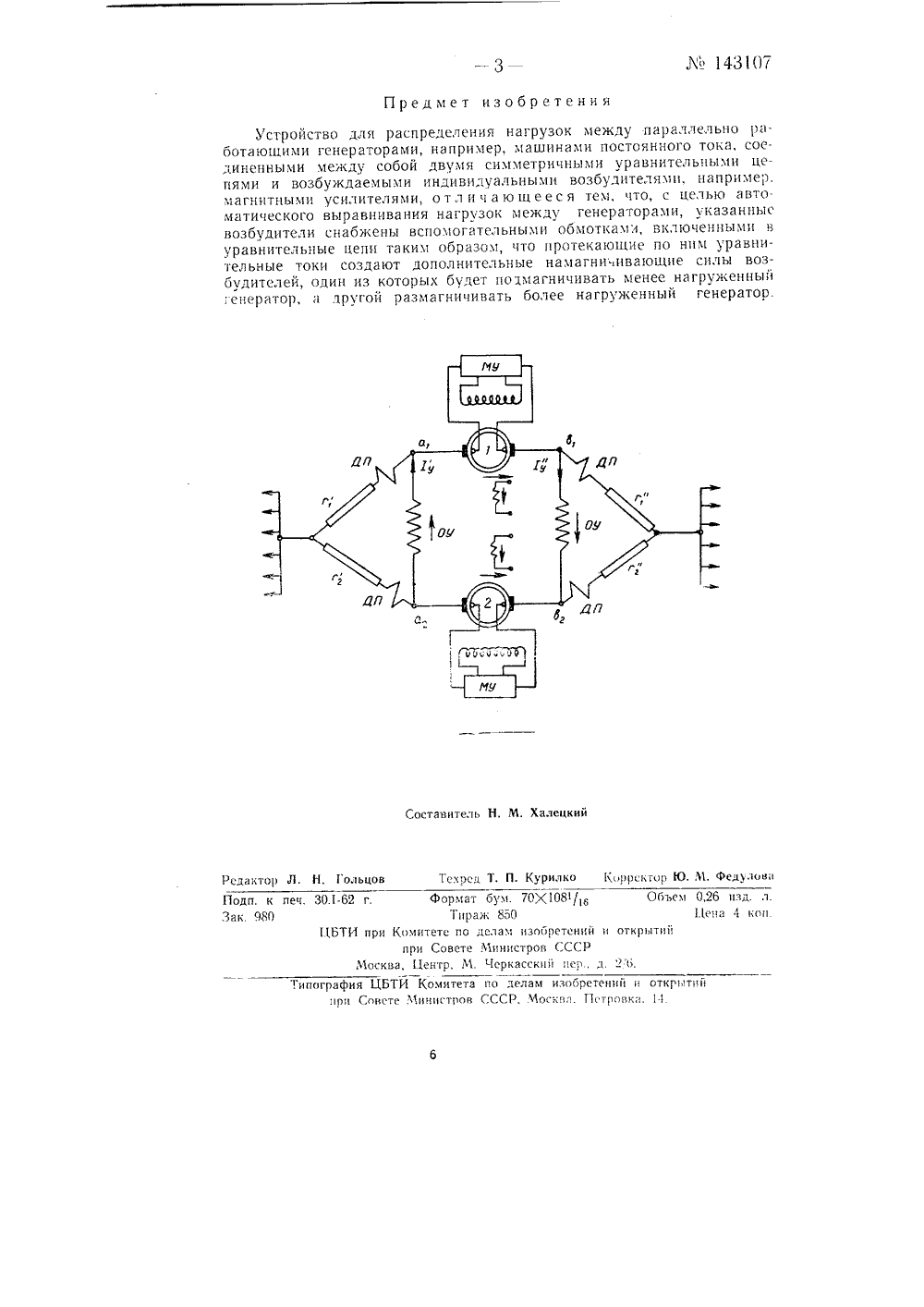

(одппсная группа Лб 92 В. А, Степанов УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ НАГРУЗОК МЕЖДУ ПАРАЛЛЕЛЬНО РАБОТАЮЩИМИ ГЕНЕРАТОРАМИЗаявлено 27 марта 1951 г. за723481/24 в Комитет по делам нзооретенпй и открытий при Совете Министров СССРОпубликовано вБюллетене изобретений23 за 1961 Известные устройства для распределения нагрузок между параллельно работающими генераторами не обеспечивают достаточную равномерность распределения этих нагрузок между указанными генераторами. нагрузки у двух генераторов 1 соблюдение следующих равенств: 2 э.д.с. генераторов, г, и г" - а и г"я - сопротиьленпя обмоПредлагаемое устройство, обеспечивающее автоматическое включение генераторов, соединенных между собою двумя симметричными уравнительными цепями и возбуждаемых индивидуальными возбудителями, устраняют указанный недостаток. Для автоматического выравнивания нагрузок между генераторами в уравнительные цепи включены вспомогательные обмотки возбуждения возбудителей таким образом, что протекающие по ним уравнительные токи создают дополнительные намагничивающие силы возбудителей, в одном из которых соответствующая обмотка при протекании уравнительного тока подмагничивает генератор, а в другом размагничивает его.На чертеже показана принципиальная схема параллельно включенных генераторов с самовозбуждением через магнитные усилители с уравнительными обмотками.Для равномерного распределенияи 2 одинаковой мощности необходимоЕ, - Е, т,=г и г",=г", где: Е, и Есопротивления питающих проводов, гток добавочных полюсов ДПУстройство автоматически создает соответствие напряжений подключаемого и работающего генераторов и обеспечивает равномерное распределение их нагрузки путем включения обмоток добавочных полюсов До генераторов, разбитых па две одинаковые части, по схемеравновесноГО ыост 5 з, От ОднОЙ диаГонали котороГО снимается наГрузкагенераторов, а к другой диагонали, состоящей из двух уравнительных:;роводов, подключаются вспомогательные обмотки возбуждения возбудителей параллельно работающих генераторов - 1 и 2.Если нагрузка обоих генераторов одинакова, то при равенстве со ротивлений плеч моста разность потенциалов точек, к которым подключены уравнительные обмотки ОУ, и уравнительные токи в них будут равны нулю, а следовательно, и намагничивающая сила этих обмоток оудет отсутствовать.Неравенство э. д. с. генераторов, приводит к неравенству нагрузокмежду генераторами и неравенству потенциалов в точках а, и а 2, в 1 нв в результате чего в уравнительных обмотках ОУ возникнет ток.Вспомогательные обмотки возбуждения возбудителя включены так, чтопротекаюшие по ним уравнительные токи 1 и 1" создадут дополниельные намагничивающие силы возбудителей, один из которых будетнамагничивать менее нагруженный генератор, а другой размагничивать более нагруженный генератор, Эти токи будут действовать догех пор, пока нагрузка генераторов вновь не распределится равномерно.Эффективносгь дейсгвия уравнительных обмоток зависит от их сопротивления, от увствительности возбудителя и от сопротивления участков главной цепи. Поэтому предлагаемое устройство целесообразно применять для генераторов постоянного тока, у которых в качестве возбудителя принята система Розбуждения, состоящая из магнитного усилителя или электромашинного усилителя или сочетания обычных машинных возбудителей с магнитными или электромашинными усилителями(подвозбудителями),Настоящее устройство выполняет равномерное распределение наГрузки параллельно работающих генераторов с параллельным и смешанным возбуждением. При этом последовательная обмотка возбуждения ПО генератора включается между обмоткой якоря иОбмоткой добавочных полюсов ДП на участках аь в 1 и а в,.При включении генераторов на параллельную работу, расположенных в разных помещениях, не обязательно соответствие напряжений генераторов, как это требуется при параллельной работе генераторов с уравнительным проводом. Для этого достаточно включитьтолько две уравнительные обмотки возбудителей, не включая силовую цепь подключаемого генератора. При этом образуется замкнутыйконтур, состоящий из обмоток якорей, последовательных обмоток возбуждения (для машин со смешанным возбуждением) и уравнительныхобмоток, по которым будет проходить уравнительный ток, Для ограничения величины этого тока в уравнительный контур необходимо ввести дополнительное сопротивление, которое в дальнейшем должнобыть зашунтировано.В случае применения устройства для генераторов от разной мощности место подключения уравнительных обмоток в плечах мостадолжно быть выбрано из соотношения равенства произведения токанагрузок на сопротивление плеч моста,Выравнивающее действие уравнительных обмоток сохраняетсякак в генераторном режиме, так и в режиме двигателя. При реверсировании двигателей уравнительные обмотки необходимо переключать.Предложение может быть использовано во всех энергосистемах,Где предусматривается параллельная работа генераторов или двигатеей постоянного тока с возбуждением, у которых система возбуждения имеет высокочувствительные элементы возбуждения (магнитныйусилитель - ЧУ, электромашинный усилитель и другие).Составитель Н, М. Халецкий Тсхпсд Т. П. Курилко Коррскгор К). М. Федулов Редактор Л. Н. Гольцов Подп, к печ. 30.1-62 гЗак. 980 Формат бум. 7008/,Тирани 80 ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский иер., д. 2 Ъ.Типография ЦБТИ Комитета по делам изобретений и открытий ири Совете Министров ГССР, Москва, Пстрг 1 вка.Устройство для распределения нагрузок между параллельно работающими генераторами, например, машинами постоянного тока, соединенными между собой двумя симметричными уравнительными цепями и возбуждаемыми индивидуальными возбудителями, например, магнитными усилителями, о т л и ч а ю щ е е с я тем, что, с цельо автоматического выравнивания нагрузок между генераторами, указанные возбудители снабжены вспомогательными обмотками, включенными в уравнительные цепи таким образом, что протекающие по нпм уравнительные токи создают дополнительные намагничивающие силы возбудителей, один из которых будет потмагничивать менее нагруженный : енератор, и другой размагничивать более нагруженный генератор.
