Формирователь импульсов

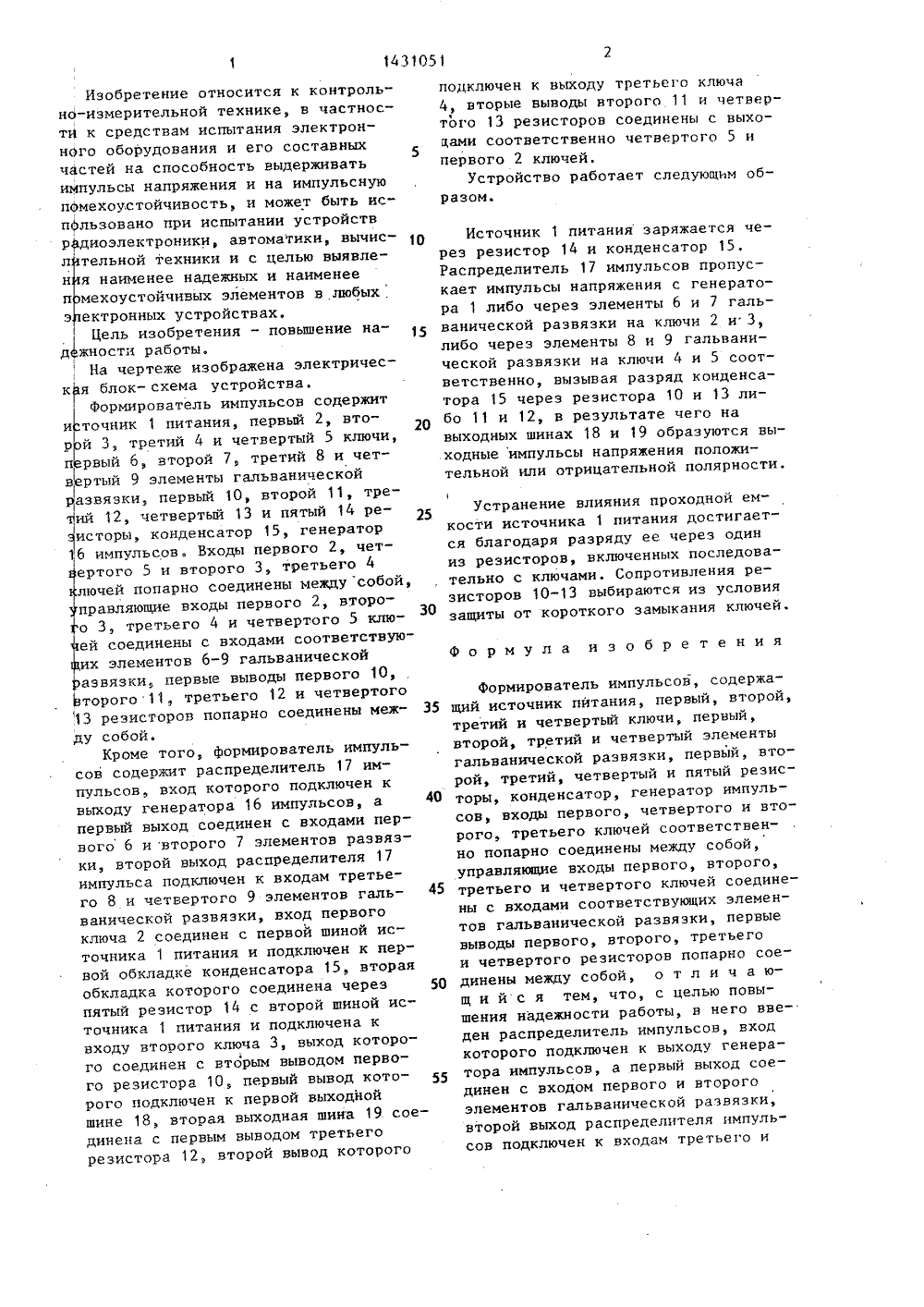

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1/О 51) 4 К 5/01 ПИСАНИЕ ИЭОБРЕТЕНИ ИДЕТ ТВ Ф. Буденный Ф 1,Ав У 13 (54)(57) ж испы ГОСУДАРСТ 8 ЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ(71) Институт электродинамики АН УССРи Специальное конструкторско-технологическое бюро Института электродинамики АН УССР(56) Гурвич И,С., Корнеев Б.А.,Самуйтис В.П. Комплект аппаратурыдля измерения помехозащищенности цифровых устройств. - Приборы и системы управления. М.: Связь, 1977,с. 26.торское свидетельство СССР3268, кл. В 23 Н 1/02 1985.ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВИзобретение относится к конто-измерительной технике и моыть использовано в устройствахания электронного оборудованиясоставных частей на способность выдерживать импульсы напряжения и нимпульсную помехоустойчивость. Изобретение позволяет выявлять наименеенадежные и наименее помехоустойчивые элементы в любых электронныхустройствах. Целью изобретения является повышение надежности работыФормирователя, формирователь содержит источник 1 питания, ключи 2-5,элементы 6-9 гальванической развязки, резисторы и конденсатор, генератор 16 импульсов, распределитель 17импульсов. Источник 1 заряжает черерезистор 14 конденсатор 15, Распределитель 17 пропускает импульсы напряжения либо через элементы 6 и 7на ключи 2 и 3, либо через элементы8 и 9 на ключи 4 и 5 соответственновызывая разряд конденсатора 15 через резисторы 10, 19 либо 11,12, Прэтом на выходных шинах 18 и 19 формируются импульсы напряжения положительной или отрицательной полярности. 1 ил.Изобретение относится к контрольно-измерительной технике, в частности к средствам испытания электронного оборудования и его составных частей на способность выдерживать5 импульсы напряжения и на импульсную помехоустойчивость, и может быть использовано при испытании устройств радиоэлектроники) автоматики, вычисл тельной техники и с целью выявлен я наименее надежных и наименее п мехоустойчивых элементов в любых э ектронных устройствах. Цель изобретения - повышение на 15 джности работы,На чертеже изображена электрическая блок- схема устройства.формирователь импульсов содержит и точник 1 питания, первый 2, втор й 3, третий 4 и четвертый 5 ключи, первый 6, второй 7, третий 8 и четвертый 9 элементы гальванической развязки, первый 10, второй 11, третий 12, четвертый 13 и пятый 14 резисторы) конденсатор 15, генератор 16 импульсов. Входы первого 2, четертого 5 и второго 3, третьего 4 лючей попарно соединены между собой, правляющие входы первого 2, второго 3, третьего 4 и четвертого 5 клю) ей соединены с входами соответствуюих элементов 6-9 гальванической развязки) первые выводы первого 10, второго 11, третьего 12 и четвертого 13 резисторов попарно соединены меж ду собой.Кроме того, формирователь импульсов содержит распределитель 17 импульсов, вход которого подключен к выходу генератора 16 импульсов, а 40 первый выход соединен с входами первого б и второго 7 элементов развязки, второй выход распределителя 17 импульса подключен к входам третьего 8 и четвертого 9 элементов галь ванической развязки, вход первого ключа 2 соединен с первой шиной источника 1 питания и подключен к первой обкладке конденсатора 15, вторая обкладка которого соединена через 50 пятый резистор 14 с второй шиной источника 1 питания и подключена к входу второго ключа 3, выход которого соединен с вторым выводом первого резистора 10, первый вывод кото рого подключен к первой выходной шине 18, вторая выходная шина 19 соединена с первым выводом третьего резистора 12, второй вывод которого подключен к выходу третьего ключа 4, вторые выводы второго 11 и четвер- Чтого 13 резисторов соединены с выходами соответственно четвертого 5 и первого 2 ключей.Устройство работает следующим образом.Источник 1 питания заряжается через резистор 14 и конденсатор 15. Распределитель 17 импульсов пропускает импульсы напряжения с генератора 1 либо через элементы 6 и 7 гальванической развязки на ключи 2 и 3) либо через элементы 8 и 9 гальванической развязки на ключи 4 и 5 соответственно, вызывая разряд конденсатора 15 через резистора 10 и 13 либо 11 и 12, в результате чего на выходных шинах 18 и 19 образуются выходные импульсы напряжения положительной или отрицательной полярности,Устранение влияния проходной емкости источника 1 питания достигается благодаря разряду ее через один из резисторов, включенных последовательно с ключами. Сопротивления резисторов 10-13 выбираются из условия защиты от короткого замыкания ключей.Формула изобретенияформирователь импульсов, содержащий источник питания, первый, второй, третий и четвертый ключи, первый, второй, третий и четвертый элементы гальванической развязки, первый, второй, третий, четвертый и пятый резисторы, конденсатор, генератор импульсов, входы первого, четвертого и второго, третьего ключей соответственно попарно соединены межцу собой, управляющие входы первого, второго, третьего и четвертого ключей соединены с входами соответствующих элементов гальванической развязки, первые выводы первого, второго, третьего и четвертого резисторов попарно соединены между собой, о т л и ч а ющ и й с я тем, что, с целью повышения надежности работы, в него введен распределитель импульсов, вход которого подключен к выходу генератора импульсов, а первый выход соединен с входом первого и второго элементов гальванической развязки, второй выход распределителя импульсов подключен к входам третьего ичетвертого элементов гальванической Составитель В.ЧижиковТехред И.Верес Редактор Е.Копча Корректор С.Черни Тираж 929 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 630 б Производственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4 развязки, вход первого ключа соединен с первой шиной источника питания и подключен к первой обкладкеконденсатора, вторая обкладка которого соединена через пятый резисторс второй шиной источника питания иподключена к входу второго ключа,выход которого соединен с вторымвыводом первого резистора, первый 431051вывод которого подключен к первойвыходной шине, вторая выходная шинасоединена с первым выводом третьего5,резистора, второй вывод которогоподключен к выходу третьего ключа,вторые выводы второго и четвертогорезисторов соединены с выходами соответственно четвертого и первого1 О ключей.
