Способ определения кислородсодержащих компонентов в газовых средах

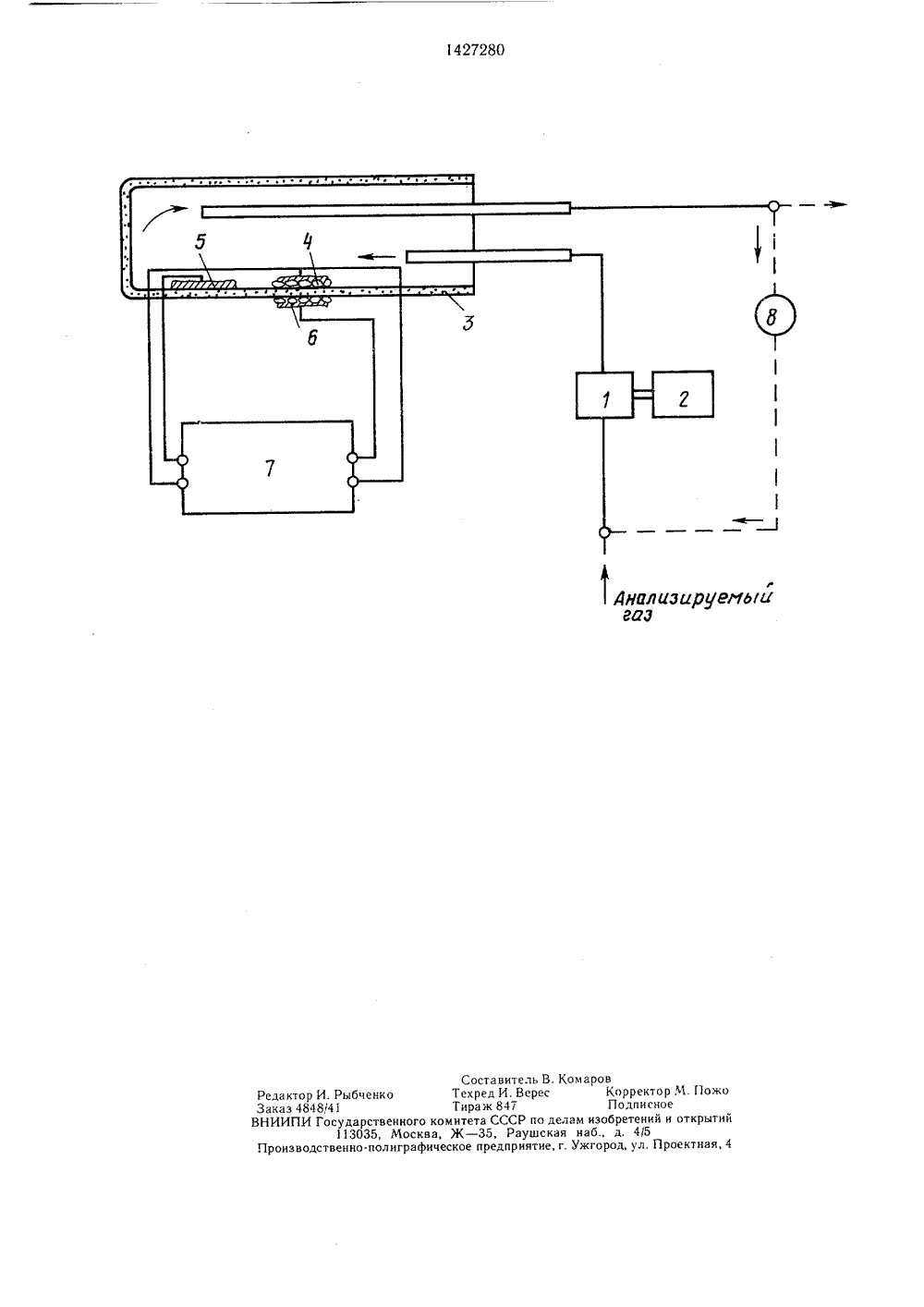

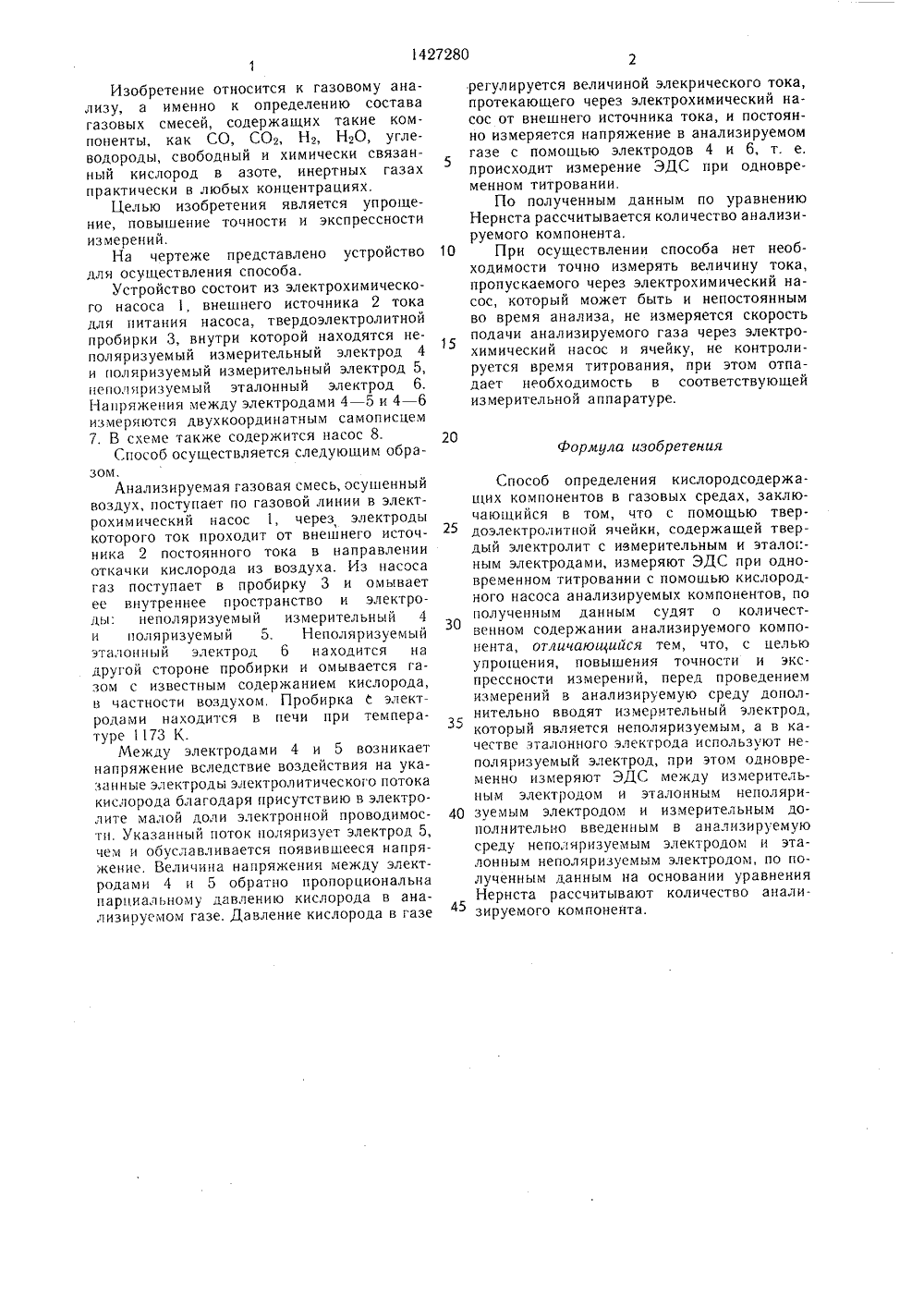

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 8 19) 1 1 х 1 27 46 ОПИСАНИЕ ИЗОБРЕТЕНИЯ 36трохимии Уральского СССР апегзЬоИопеп 1 е(епс(с (се Апаепс)цпс 1 вгподемсег рс 1 еп(опзе 1 гзеЬепХ. (1 Ь ув. СЬегп 8. 396416.3514377, МКИ 6 О ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И. ОТКРЫТИЙ ВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Институт элекнаучного центра АН(54) СПОСОБ ОПРЕДЕЛЕНИЯ КИСЛОРОДСОДЕРЖАЩИХ КОМПОНЕНТОВ В ГАЗОВЫХ СРЕДАХ(57) Изобретение относится к области анализа газа, аналитического приборостроения и Может быть использовано для определения кислородсодер кащих компонентов. Цель изобретения - упрощение, повы пение точности и экспрессности. Цель достигается путем измерения ЭДС между поляризуемым и неполяризуемым измерительными электродами, находящимися в среде анали. зируемого газа, также измерении ЭДС между тем же неполяризуемым измеритель. ным электродом и другим неполяризуемым электродом, омываемым стандартным газом, при одновременном титрованни анализируемого газа. По полученным данным рас- Р читывается колицество кислородсодержащего компонента. 1 ил.Изобретение относится к газовому анализу, а именно к определению состава газовых смесей, содержащих такие компоненты, как СО, СОь Н, НО, углеводороды, свободный и химически связанный кислород в азоте, инертных газах практически в любых концентрациях.Целью изобретения является упрощение, повышение точности и экспрессности измерений.На чертеже представлено устройство для осуществления способа.Устройство состоит из электрохимического насоса 1, внешнего источника 2 тока для питания насоса, твердоэлектролитной пробирки 3, внутри которой находятся неполяризуемый измерительный электрод 4 и поляризуемый измерительный электрод 5, неполяризуемый эталонный электрод 6. Напряжения между электродами 4 - 5 и 4 - 6 измеряются двухкоординатным самописцем 7. В схеме также содержится насос 8.Способ осуществляется следующим образом.Анализируемая газовая смесь, осушенный воздух, поступает по газовой линии в электрохим ический насос 1, через электроды которого ток проходит от внешнего источника 2 постоянного тока в направлении откачки кислорода из воздуха. Из насоса газ поступает в пробирку 3 и омывает ее внутреннее пространство и электроды: неполяризуемый измерительный 4 и поляризуемый 5. Неполяризуемый эталонный электрод 6 находится на другой стороне пробирки и омывается газом с известным содержанием кислорода, в частности воздухом. Пробирка с электродами находится в печи при температуре 1173 К.Между электродами 4 и 5 возникает напряжение вследствие воздействия на указанные электроды электролитического потока кислорода благодаря присутствию в электролите малой доли электронной проводимости. Указанный поток поляризует электрод 5, чем и обуславливается появившееся напряжение. Величина напряжения между электродами 4 и 5 обратно пропорциональна парциальному давлению кислорода в анализируемом газе. Давление кислорода в газе регулируется величиной элекрического тока,протекающего через электрохимический насос от внешнего источника тока, и постоянно измеряется напряжение в анализируемомгазе с помощью электродов 4 и 6, т. е.происходит измерение ЭДС при одновременном титровании,По полученным данным по уравнениюНернста рассчитывается количество анализируемого компонента.10 При осуществлении способа нет необходимости точно измерять величину тока,пропускаемого через электрохимический насос, который может быть и непостояннымво время анализа, не измеряется скоростьподачи анализируемого газа через электрохимический насос и ячейку, не контролируется время титрования, при этом отпадает необходимость в соответствующейизмерительной аппаратуре.20Формула изобретенияСпособ определения кислородсодержащих компонентов в газовых средах, заключающийся в том, что с помощью твердоэлектролитной ячейки, содержащей твердый электролит с измерительным и эталонным электродами, измеряют ЭДС при одновременном титровании с помощью кислородного насоса анализируемых компонентов, по полученным данным судят о количественном содержании анализируемого компонента, отличающийся тем, что, с целью упрощения, повышения точности и экспрессности измерений, перед проведением измерений в анализируемую среду дополнительно вводят измерительный электрод, 35мкоторыи является неполяризуемым, а в качестве эталонного электрода используют неполяризуемый электрод, при этом одновременно измеряют ЭДС между измерительным электродом и эталонным неполяри зуемым электродом и измерительным дополнительно введенным в анализируемую среду неполяризуемым электродом и эталонным неполяризуемым электродом, по полученным данным на основании уравнения Нернста рассчитывают количество анали зируемого компонента.1427280г Анапизируемыи газ Составитель В. КомаровРедактор И. Рыбченко Техред И. Верес Корректор М. ПожоЗаказ 4848/41 Тираж 847 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
