Регулятор уровня пульпы в механических импеллерных флотационных машинах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 142590
Автор: Самыленков
Текст

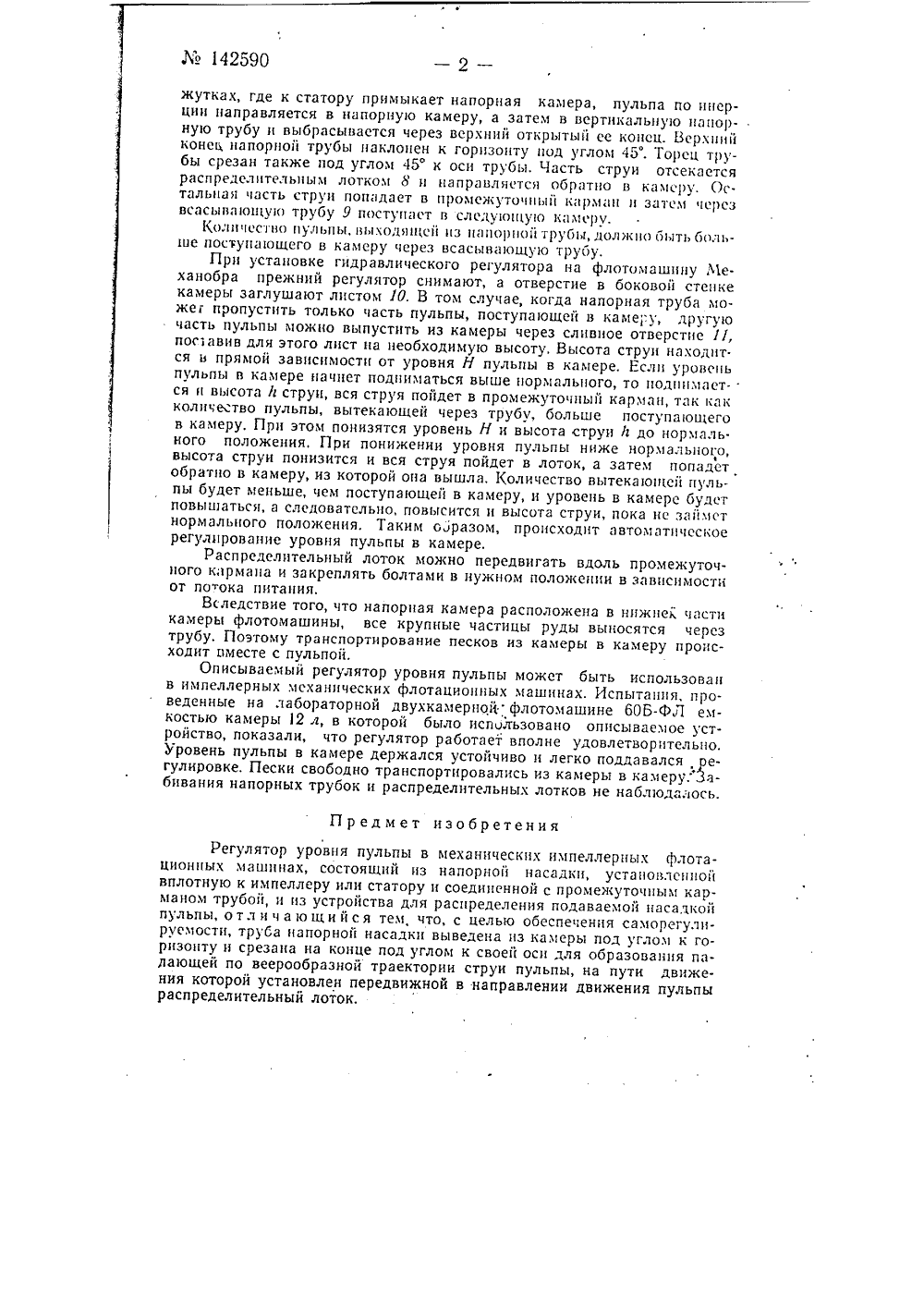

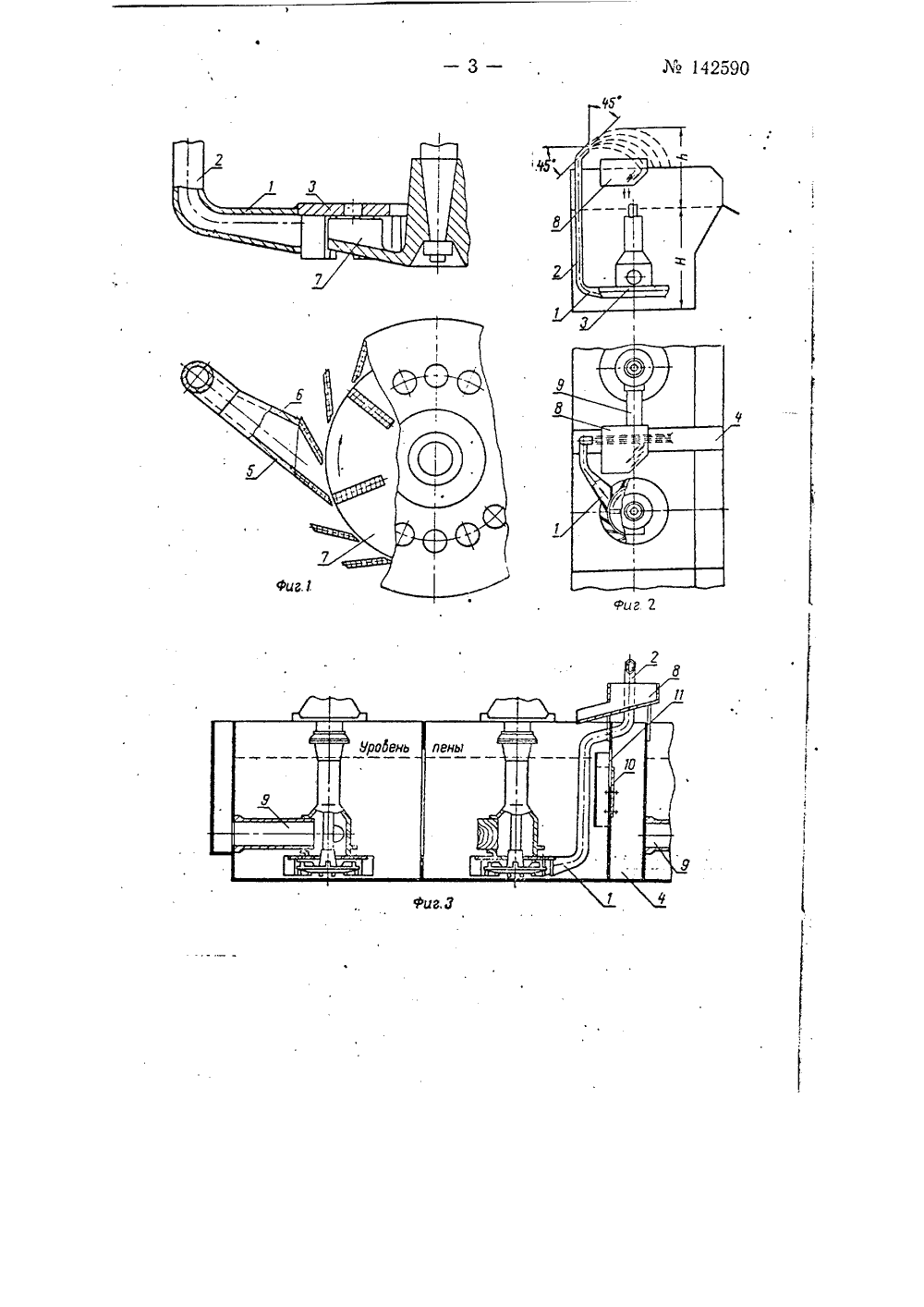

Ло 142590 Класс 1 с, 11 СССР САниЕАВТОРСКОМ ЗОБРетен СВИДЕТЕЛЬСТВУ Подписная группа М 1 1 Н. А. Самыленков РЕГУЛЯТОР УРОВНЯ ПУЛЬПЫ В МЕХАНИЧЕС ИМПЕЛЛЕРНЫХ ФЛОТАЦИОННЫХ МАШИНАаявлено 21 января 1961 г, за ЛЪ 695135/22 в Комитет по делам изобретений и открытий при Совете Министров СССРбликовано в Бюллетене изобретений М 22 эа 1)61Известны регуляторы уровня пульпы в механических цмлсллсрцых флотиох машинах, состоящие из цдцорпой цдсддкц, устдновлсцной непосредственно к лсллсру илц стдтору ц сосдццсццой с иромсжуточым кдрмдцом трубой, ц цз устройсд дли рдсрслслсии ц. даваемой насадкой пульпы. Эти регуляторы выполняют функции вьвода пульпы из зоны импеллера и распределения се на отдельные струи по назначению, требуют постоянного периодического наблюдения и не могут автоматически поддерживать уровень пульпы в камерах.Предлагаемый регулятор имеет распределительное устройство, вы лолненное в форме выходящей из камеры:-аклоцной трубы со ср зднным под углом к горизонту концом для образования падающей по веерообразной траектории струи пульпы, на пути движения которой усгановлен передвижной в направлении движения пульпы распределительный лоток. Это обеспечивает работу регулятора по принципу само- регулируемости, т. е. автоматического регулирования уровня пульпы в камерах флотомашин, имеющего важное значение в технологии флотациоццого обогащения,Нд фцг. 1, 2 и 3 схематически изображен регулятор уровня пульпы и установка его в камере флотдциоццой мдшцць,Регулятор состоит из напорной камеры 1, сделанной в виде конуса, и напорной трубы 2. Напорная камера примыкает к стдтору флотомашины 3. Напорная труба, проходя через камеру, вертикально выходит цад промежуточным карманом 4. Передняя стенка 5 напорной камеры совпадает с направлением лопатки статора, а задняя стенка о расположена под углом 12 - 15 к передней стенке камеры.При вращении импеллера 7 пульпа под действием центробежной силы устремляется в промежутки между лопатками статора, В промеМ 142590жутках, где к статору примыкает напорная камера, пульпа по инерции направляется в напорную камеру, а затем в вертикальную напорную трубу и выбрасывается через верхний открытыц ее конец. Верхний конег напорной трубы наклонен к горизонту цод углом 45. Торец трубы срезан также под углом 45 к оси трубы. Часть струи отсекается распределительным лотком 8 ц направляется обратно в камеру. Остальная часть струи попадает в промежуточный карман ц затем через всасывающую трубу 9 поступает ц следующую камеру.Количество пульпы. и гходящсй цз напорной трубы, должно оыть больше поступающего в камеру через всасывающую трубу.При установке гидравлического регулятора на флотомашццу Мехацобра прежний регулятор снимают, а отверстие в боковой стенке камеры заглушают листом 10. В том случае, когда напорная труба можег пропустить только часть пульпы, поступающей в камеру, другую часть пульпы можно выпустить из камеры через сливцое отверстие 11, носавив для этого лист ца необходимую высоту, Высота струи находит. ся в прямой зависимости от уровня Н пульпы в камере. Если уровень пульпы в камере начнет подниматься выше цормальцого, то поднимает. ся и высота Ь струи, вся струя пойдет в промежуточцый карман, так как колцчь.тво пульпы, вытекающей через трубу, больше поступающего в камеру, Прц этом понизятся уровень Н и высота струи Ь до нормаль. ного положения. При понижении уровня пульпы ниже нормального, высота струи понизится и вся струя пойдет в лоток, а затем попадет обратно в камеру, из которой оца вышла. Количество вытекающей пульпы будет меньше, чем поступающей в камеру, и уровень в камере будет повышаться, а следовательно, повысится ц высота струи, пока не займет нормального положения. Таким образом, происходит автоматическое регулирование уровня пульпы в камере.Распределительный лоток можно передвигать вдоль промежуточного кармана и закреплять болтами в нужном положении в зависимости от потока питания.Вследствие того, что напорная камера расположена в нижнее части камеры флотомашины, все крупные частицы руды выносятся через трубу. Поэтому транспортирование песков из камеры в камеру происходит вместе с пульпой.Описываемый регулятор уровня пульпы может быть использован в импеллерных механических флотациоцных машинах. Испытания, проведенные на лабораторной двухкамерцоифлотомашине 60 Б-ФЛ емкостью камеры 12 л, в которой было использовано описываемое устройство, показали, что регулятор работает вполне удовлетворительно. Уровень пульпы в камере держался устойчиво ц легко поддавался оегулировке. Пески свободно транспортировались из камеры в камеру 1 абивания напорных трубок и распределительных лотков не наблюдалось.Пр едмет изобретенияРегулятор уровня пульпы в механических импеллерных флотационцых машинах, состоящий из напорной насадки, установленной вплотную к импеллеру или статору и соединенной с промежуточным кармацом трубой, и цз устройства для распределения подаваемой насадкой пульпы, отл и ч а ю щи йся тем что, с целью обеспечения саморегулируемости, труСа напорной насадки выведена цз камеры под углом к горизонту и срезана на конце под углом к своей оси для образования палающей по веерообразнои траектории струи пульпы, на пути движения которой установлен передвижной в направлении движения пульпы распределительный лоток.
СмотретьЗаявка
695135, 27.01.1961
Самыленков Н. А
МПК / Метки
МПК: B03D 1/14
Метки: импеллерных, машинах, механических, пульпы, регулятор, уровня, флотационных
Опубликовано: 01.01.1961
