Способ создания предельно упрочненного состояния материала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1422108
Авторы: Кривошея, Левитас, Немировский, Розенберг, Сташкевич, Чернявский
Текст

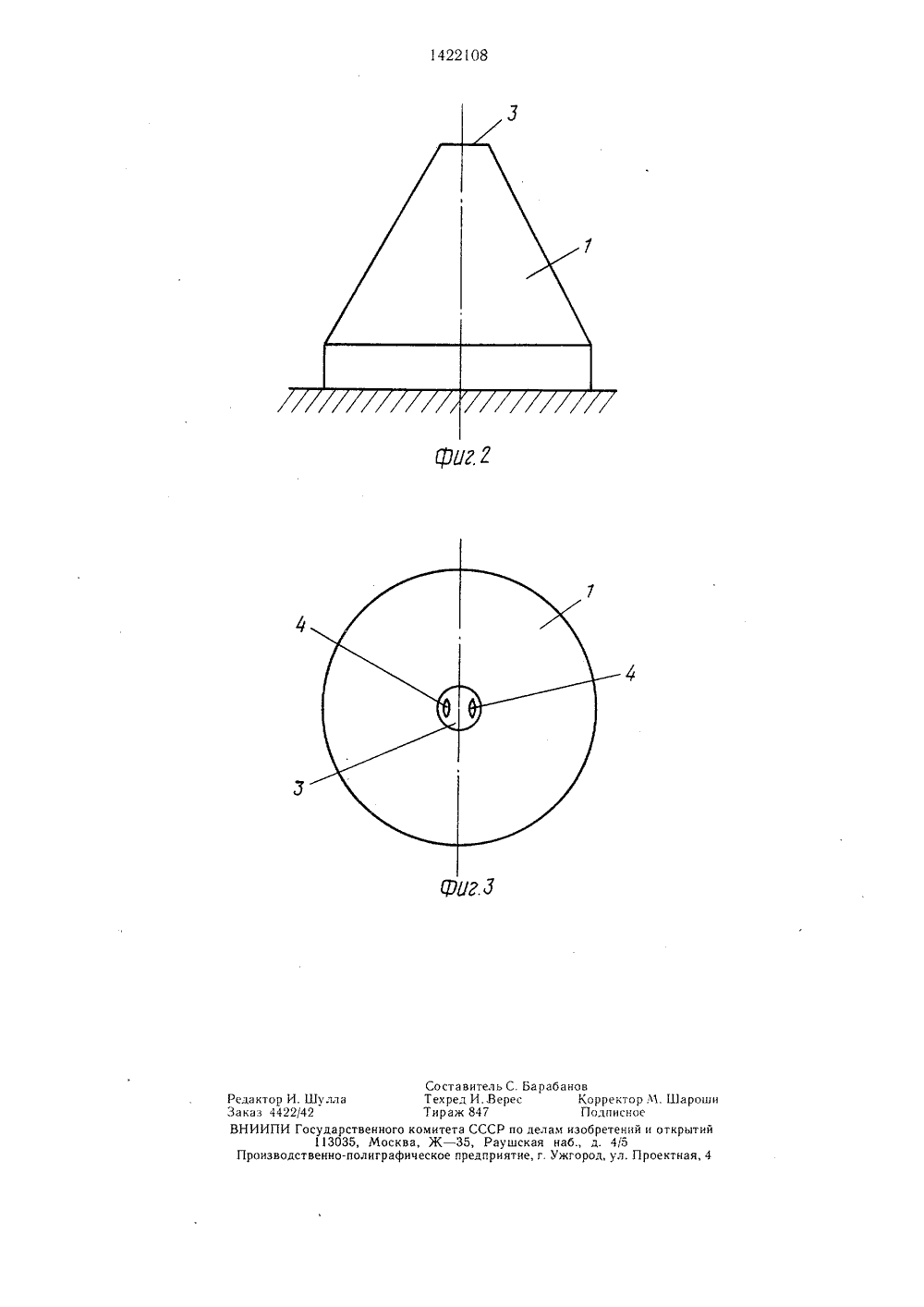

мате евитас,вский,кий, А. Б еика взаимоием при де - Киев, НауОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(71) Институт сверхтвердыхАН УССР(54) СПОСОБ СОЗДАНИЯ ПРЕДЕЛЬНО УПРОЧНЕННОГО СОСТОЯНИЯ МАТЕРИАЛА(57) Изобретение относится к испытаниям материалов, а именно к методам определения механических характеристик материалов при пластическом деформировании, Целью изобретения является расширение номенклатуры исследуемых материалов за счет увеличения объема пластически деформированного материала и снижение трудоемкости испытаний. Сжимают под нагрузкой в осевом направлении образец остроконечной формы до образования при его вершине пластически деформированной площадки, на которой измеряют твердость. Деформирование проводят до тех пор, пока твердость не изменится, что соответствует предельно упрочненному состоянию материала. 2 з,п. ф-лы, 3 ил.Изобретение относится к испытаниямматериалов, а именно к методам определения механических характеристик материалов при пластическом деформировании,Целью изобретения является расширениеноменклатуры исследуемых материалов засчет увеличения объема пластически деформированного материала и снижение трудоемкости испытаний за счет уменьшенияколичества подготовительных операций.На фиг. 1 представлена схема испыта Оний образца; на фиг. 2 - образец последеформирования; на фиг. 3 - схема измерения твердости образца,Способ осуществляется следующимобразом.В качестве образца 1 используют тело15остроконечной формы, например конус, к еговершине прикладывают осевую сжимающуюнагрузку Р через пуансон 2. Сжатие производят до образования при вершине образца 1 плоской площадки 3, на которуюнаносят отпечатки 4 и определяют твердость, например, по Виккерсу. Этот процесспроводят многократно до тех пор, пока значение твердости не изменится после очередного сжатия, что соответствует предельноупрочненному состоянию материала. Для 25ускорения процесса испытания сжатие следует проводить до образования площадки 3с поперечными размерами, равными 3 - 4 размерам отпечатка, полученного при измерении исходной твердости образца. Угол а при вершине образца следует выбирать для пластичных материалов в пределах 50 - 70, а для малопластичных 90 - 120,Формула изобретения1. Способ создания предельно упрочненного состояния материала, заключающийся в том, что сжимают образец в осевом направлении и о создании предельно упрочненного состояния судят по величине предельной твердости, отличающийся тем, что, с целью увеличения номенклатуры исследуемых материалов и снижения трудоемкости, используют образец остроконечной формы, а его сжатие осуществляют многократно до образования пластически деформированной площадки при его вершине, измеряют твердость на этой площадке до тех пор, пока значение твердости, определенной после каждого сжатия, будет постоянным.2. Способ по п, 1, отличающийся тем, что в качестве образца используют конус.3. Способ по п. 1, отличающийся тем, что поперечный размер площадки равен 3 - 4 размерам отпечатка, полученного при измерении исходной твердости образца.ль С. БарВерес СР по дел аушскаяриятие, г Составит Техред И Тираж 84 омитета СЖ - 35, еское пред бановКорректор М. ШарошиПодписноем изобретений и открытийнаб., д. 4/5Ужгород, ул. Проектная, 4
СмотретьЗаявка
3901948, 24.05.1985
ИНСТИТУТ СВЕРХТВЕРДЫХ МАТЕРИАЛОВ АН УССР
РОЗЕНБЕРГ АЛЕКСАНДР МИНЕЕВИЧ, ЛЕВИТАС ВАЛЕРИЙ ИЛЬИЧ, РОЗЕНБЕРГ ОЛЕГ АЛЕКСАНДРОВИЧ, НЕМИРОВСКИЙ ЯКОВ БОРИСОВИЧ, КРИВОШЕЯ ВЛАДИМИР ВАСИЛЬЕВИЧ, ЧЕРНЯВСКИЙ АЛЕКСАНДР ВАСИЛЬЕВИЧ, НЕМИРОВСКИЙ АНАТОЛИЙ БОРИСОВИЧ, СТАШКЕВИЧ ИГОРЬ ЕВГЕНЬЕВИЧ
МПК / Метки
МПК: G01N 3/40
Метки: предельно, создания, состояния, упрочненного
Опубликовано: 07.09.1988
Код ссылки
<a href="https://patents.su/3-1422108-sposob-sozdaniya-predelno-uprochnennogo-sostoyaniya-materiala.html" target="_blank" rel="follow" title="База патентов СССР">Способ создания предельно упрочненного состояния материала</a>
