Способ управления двухфазным асинхронным двигателем в режиме колебательного движения

Номер патента: 1415400

Авторы: Грачев, Луковников, Тодорев

ZIP архив

Текст

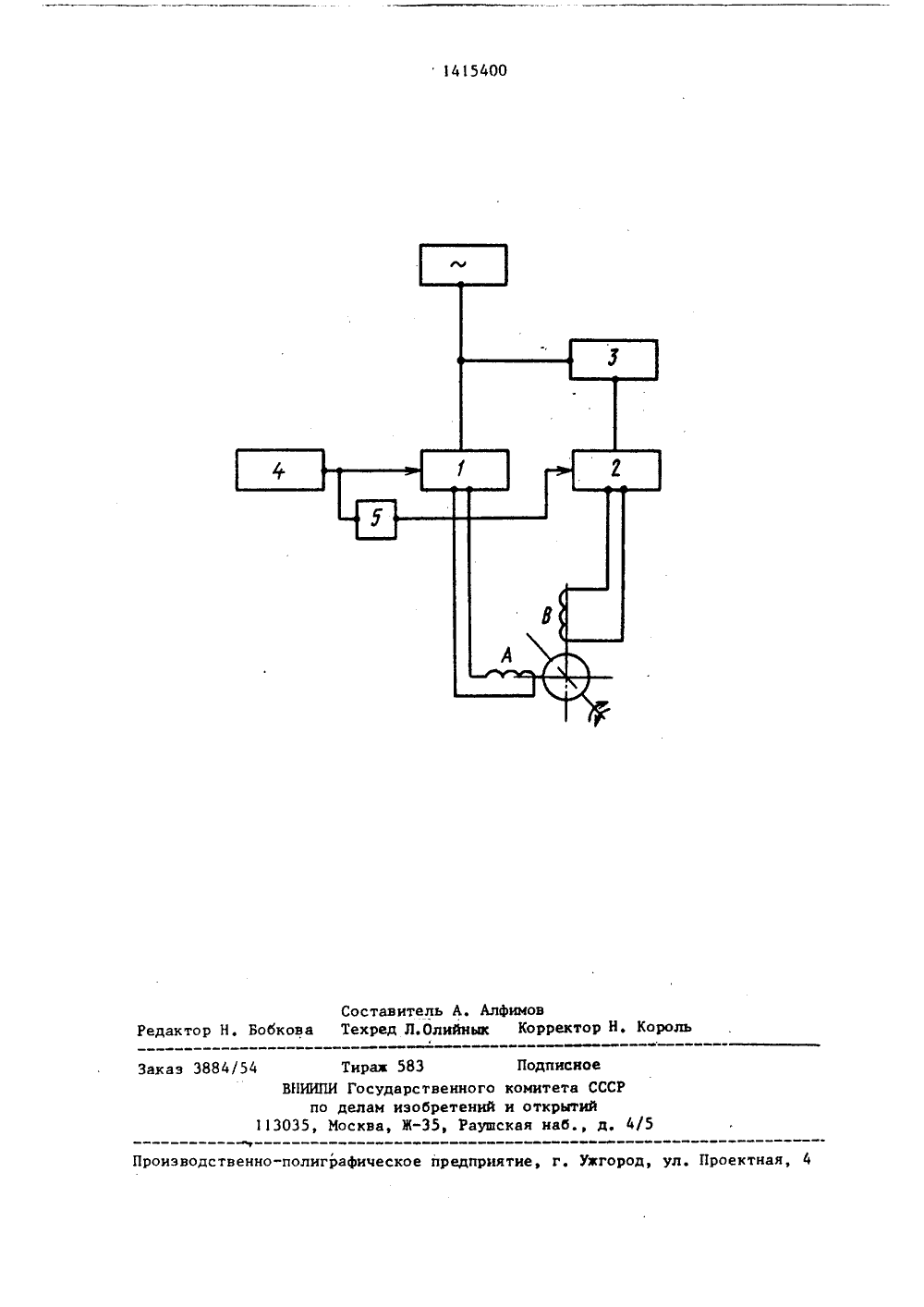

(53 (56 кол гоа ктроприв - М,: Эн во СССР2, 1981,УДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ВТОРСНОМУ СВИДЕТЕЛЬСТВУ(54) СПОСОБ УПРАВЛЕНИЯ ДАСИНХРОННЪМ ДВИГАТЕЛЕМ ВЛЕ БАТЕЛЬНОГО ДВИЖЕНИЯ(57) Изобретение относится к электротехнике и может быть использовано вэлектроприводе колебательного движения. Цель изобретения состоит в повышении КПД и удельной мощности. Статорные обмотки двухфазного асинхронного двигателя питают токами одинаковой частоты и амплитуды, имеющими полстоянный сдвиг по фазе, равный Р(2,при этом один из них модулирован поамплитуде гармоническим сигналом, адругой - выпрямленным гармоническим сигналом, При этом в рабочем зевзоре двигателя создается круговоеколеблищееся поле, 1 ил,1415400 Изобретение относится к управлению электрическими машинами и может ис-" пользоваться в асихронном электро- приводе колебательного движения.Цель изобретения - повышение КПД5 и удельной мощности.На чертеже показана блок-схема устройства, создающего колебательное движение вала асинхронного электродвигателя.Статорные обмотки А и В двухфазного асинхронного электродвигателя подсоединены к выходам двух амплитудных модуляторов 1 и 2, причем опорный вход модулятора 1 подключен к сети непосредственно, а опорный вход модулятора 2 - через блок 3 фазового сдвига, источник ц модулирующего сигнала подключен к управляющему входу 20 модулятора 1 непосредственно, а к управляющему входу модулятора 2 через выпрямитель 5. Устройство работает следующим образом. На обмотку А подается напряжение сети ПУ в 1 п ы 1, модулированное по амплитуде модулятором 1 гармоническим сигналом с частотой Г к2/Й, т,е, 11 Б щ вп й й . вЫ од с. На обмотку фазы В подается напряжение сети, сдвинутое в фазосдвигающем блоке на /2 и модулированное по амплитуде модулятором 2, выпрямленным гармоническим сигналом, т.е. П в :Б ,/в 1 п Я йсо в ы й. Протекающие по обмоткам токи создают в воздушном зазоре круговое качающееся электромаг нитное поле, частота качания которого равна частоте модулирующего сигнала,В этом случае магнитодвижущие силы фаз: Р Р, / в 1 п Й 1/с ов (у+ 4 в )где Рю - амплитуда магнитодвижущей силы фазы.Видно, что в любой момент времени выполняются условия создания кругового вращающего поля в двухфазном асинхронном электродвигателе, т.е. векто-. ры магнитодвижущих сил фаз Р и Р 8 равны по модулю и сдвинуты по фазе на 7/2, Изменение направления враще" ния поля происходит в момент смены знака, модулирующего сигнал.Использование кругового поля позволяет создать при той же потребляемой мощности больший момент силы. Формула изобретения Способ управления двухфазным асинхронным двигателем в режиме колебательного движения, включающий питание фаэ двигателя переменными токами одинаковой амплитуды и одной частоты ао сдвигом по фазе, о т л и ч а ющ и й с я тем, что, с целью повышения КПД и удельной мощности, указанный сдвиг токов по фазе поддерживают постоянным: и равным в/2, ток одной фазы модулируют по амплитуде гармоническим напряжением, а ток другойтфазы - выпрямленным гармоническим напряжением.1415400 Составитель А. АлфимовРедактор Н. Бобкова Техред Л.Олийнык Корректор Н. Король Тираж 583 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5 е тае ш ю
