Магнитный сепаратор для мокрого обогащения тонкоизмельченных железистых кварцитов

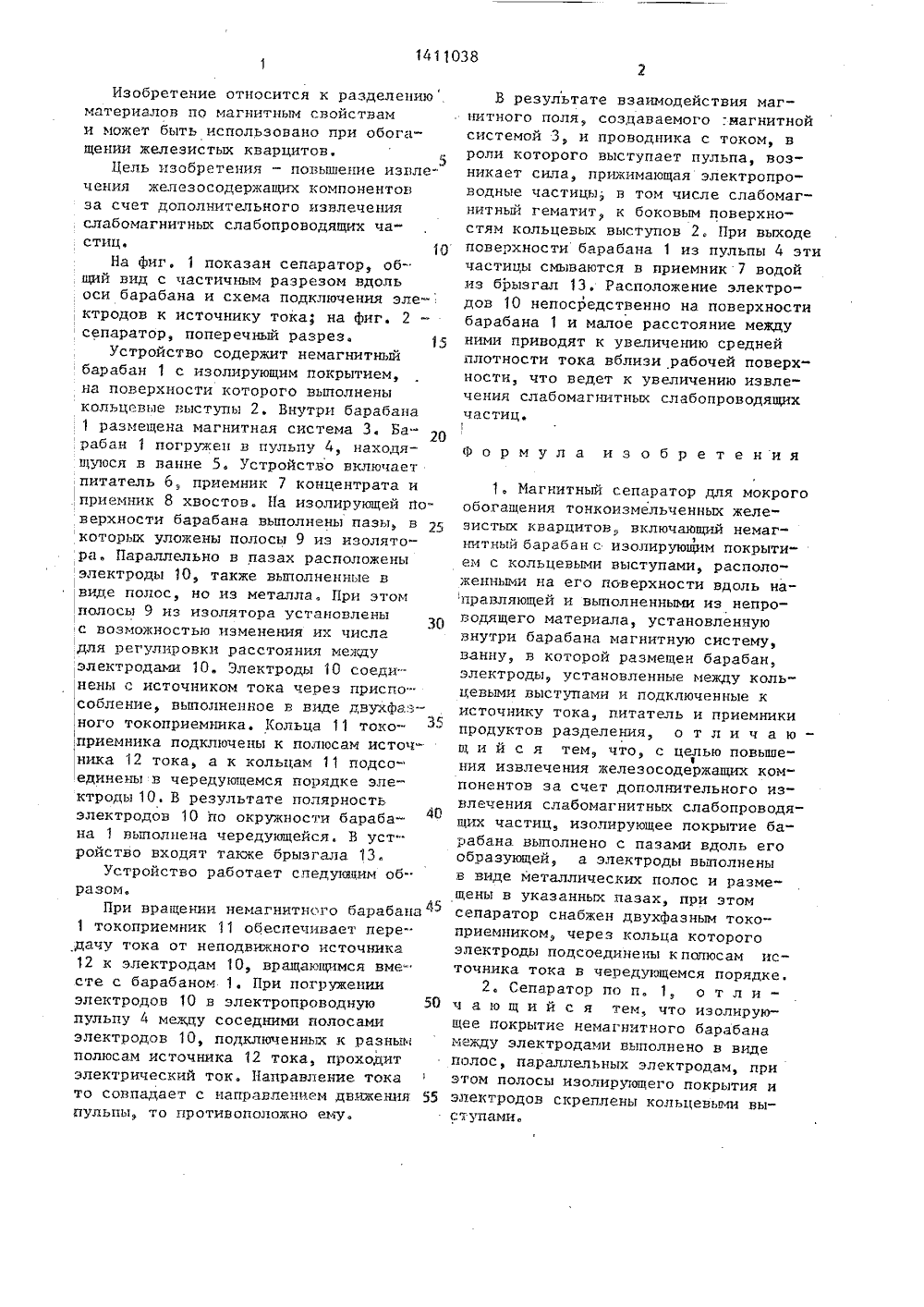

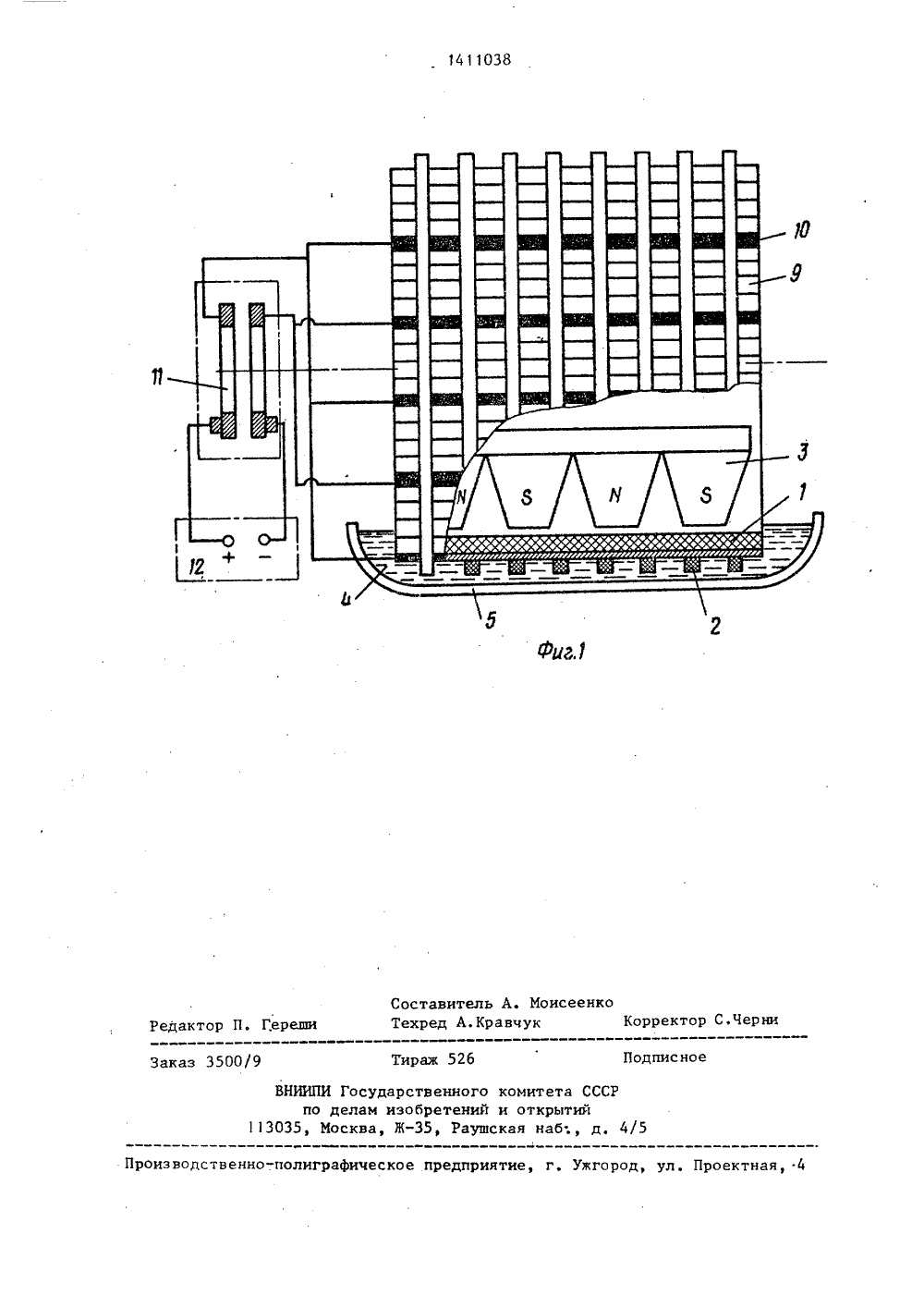

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК 9) (11 Ш 4 В 03 С 1/10 С 1/02 ОПИСАНИЕ ИЗОБРЕТЕН ОБОСТЫХ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРГ 1 О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ВТОРСНОМУ СВИДЕТЕЛЬСТ(71) Криворожский горнорудный инст(56) Авторское свидетельство СССРВ 698659, кл. В 03 С 1/02, 1972.Авторское свидетельство СССРУ 3867530, кл. В 03 С 1/02, 1985.(54) МАГНИТНЫЙ СЕПАРАТОР ДЛЯ МОКРОГАЩЕНИЯ ТОНКОИЗМЕЛЬЧЕННЫХ ЖЕЛЕЗКВАРЦИТОВ(57) Изобретение относится к разделению материалов по магнитным св-вамЦель изобретения - повьппение извлечения железосодержащих компонентовза счет дополнительного извлеченияслабомагнитных слабопроводящих частиц. Поверхность барабана (Б) 1 покрыта изолирующим покрытием, на котором вдоль образующей Б 1 выполненыпазы, в которых уложены полосы 9 из изолятора. Параллельно в пазах расположены представляющие собой металлические полосы электроды (Э) 10, которые скреплены с полосами 9 выполненными на Б 1 вдоль его направляющейкольцевыми выступами 2 из непроводящего материала. Через кольца 11 двухфазного токоприемника Э 10 подсоединены к полюсам источника 12. токав чередуемом порядке. Внутри Б 1размещена. магнитная система 3, Приэтом Б 1 установлен в ванне 5 спульпой (П) 4, поступающей из питателя 6. Разгрузка концентрата ихвостов производится в приемники 7и 8. При погружении Э 10 в П 4 между асоседними полосами Э 10 проходитэлектрический ток, направление которого то совпадает с направлением движения пульпы, то противоположно ему. СВ результате взаимодействия создаваемого системой 3 магнитного поляи П 4 слабомагнитный гематит прюкимается к поверхностям выступов 2 ипри выходе Б 1 П 4 смывается в приемник 7. 1 з.п. ф-лы, 2 ил.Изобретение относится к разделениюматериалов по магнитным свойствам и может быть использовано при обогащении железистых кварцитов.Цель изобретения - повьппение извлечения железосодержащих компонентов за счет дополнительного извлеченич слабомагнитных слабопроводящих частиц. 10На Фиг. 1 показан сепаратор, общий вид с частичным разрезом вдоль оси барабана и схема подключения эле- ктродов к источнику тока; на фиг. 2 сепаратор, поперечный разрез.Устройство содержит немагнитный барабан 1 с изолирующим покрытием, на поверхности которого выполнены кольцевые выступы 2. Внутри барабана 1 размещена магнитная система 3. Ба " рабан 1 погружен в пульпу 4, нахоцящуюся в ванне 5. Устройство включает питатель б приемник 7 концентрата и приемник 8 хвостов, На изолирующей поверхности барабана выполнены пазы, в которых уложены полосы 9 из изолятора. Параллельно в пазах расположены электроды 10, также выполненные в виде полос, но из металла. При этом полосы 9 из изолятора установлены с возможностью изменения их числа для регулировки расстояния между электродами 10. Электроды 10 соеди-. нены с источником тока через приспособление, вьпчолненное в виде двухфаз 35 ного токоприемника. 1(ольца 11 токоприемника подключены к полюсам источника 12 тока, а к кольцам 11 подсоединены в чередующемся порядке эле" ктроды 10. В результате полярность электродов 10 по окружности бараба 40 на 1 выполнена чередующейся. В уст" ройство входят также брызгала 13.Устройство работает спедукцим образом.При вращении немагнитного барабана 45 1 токоприемник 11 обеспечивает передачу тока от неподвижного источника 12 к электродам 10, вращающимся вме сте с барабаном 1. При погружении электродов 10 в электропроводную 50 пульпу 4 между соседними полосами электродов 10, подключенных к разным полюсам источника 12 тока, проходит электрический ток. Направление тока то совпадает с направлением движения 55 пульпы то противоположно емуе В результате взаимодействия магнитного поля создаваемого ;яагнитной системой 3, и проводника с током, в роли которого выступает пульпа, возникает сила, прижимающая электропроводные частицы; в том числе слабомагнитный гематит, к боковым поверхностям кольцевых выступов 2. При выходе поверхности барабана 1 из пульпы 4 эти частицы смываются в приемник 7 водой из брызгал 13. Расположение электродов 10 непосредственно на поверхности барабана 1 и малое расстояние между ними приводят к увеличению средней плотности тока вблизи рабочей поверхности, что ведет к увеличению извлечения слабомагнитных слабопроводящихчастиц.Формула изобретения 1. Магнитный сепаратор для мокрого обогащения тонкоизмельченных железистых кварцитов включающий немаг)ьитный барабан с изолирующим покрытием с кольцевыми выступами, расположенными на его поверхности вдоль направляющей и выполненными из непроводящего материала, установленную внутри барабана магнитную систему, ванну, в которой размещен барабан, электроды, установленные между кольцевыми выступами и подключенные к источнику тока, питатель и приемники продуктов разделения, о т л и ч а ю - щ и й с я тем, что, с целью повьппения извлечения железосодержащих компонентов за счет дополнительного извлечения слабомагнитных слабопроводящих частиц, изолирующее покрытие барабана выполнено с пазами вдоль его образующей, а электроды выполнены в виде металлических полос и размещены в указанных пазах, при этом сепаратор снабжен двухфазным токо" приемником, через кольца которого электроды подсоединены кполюсам источника тока в чередующемся порядке.2. Сепаратор по и. 1, о т л и - ч а ю щ и й с я тем, что изолирующее покрытие немагнитного барабана между электродами выполнено в виде полос, параллельных электродам, при этом полосы изолирующего покрытия и электродов скреплены кольцевьяи выступами.1411038 Составитель А Техред А.Крав Моисеенк ктор П, Гереши рректор С.Чер 2 Подписное Тир Заказ 3500/ Н 13035 аушская Пр афическое предприятие, г, Ужгород, ул, Проек одственно-.п ИИПИ Государст делам изоб Москва, Ж"3 енного етений итета СССРткрытий наб;, д. 4
