Способ сооружения плотины

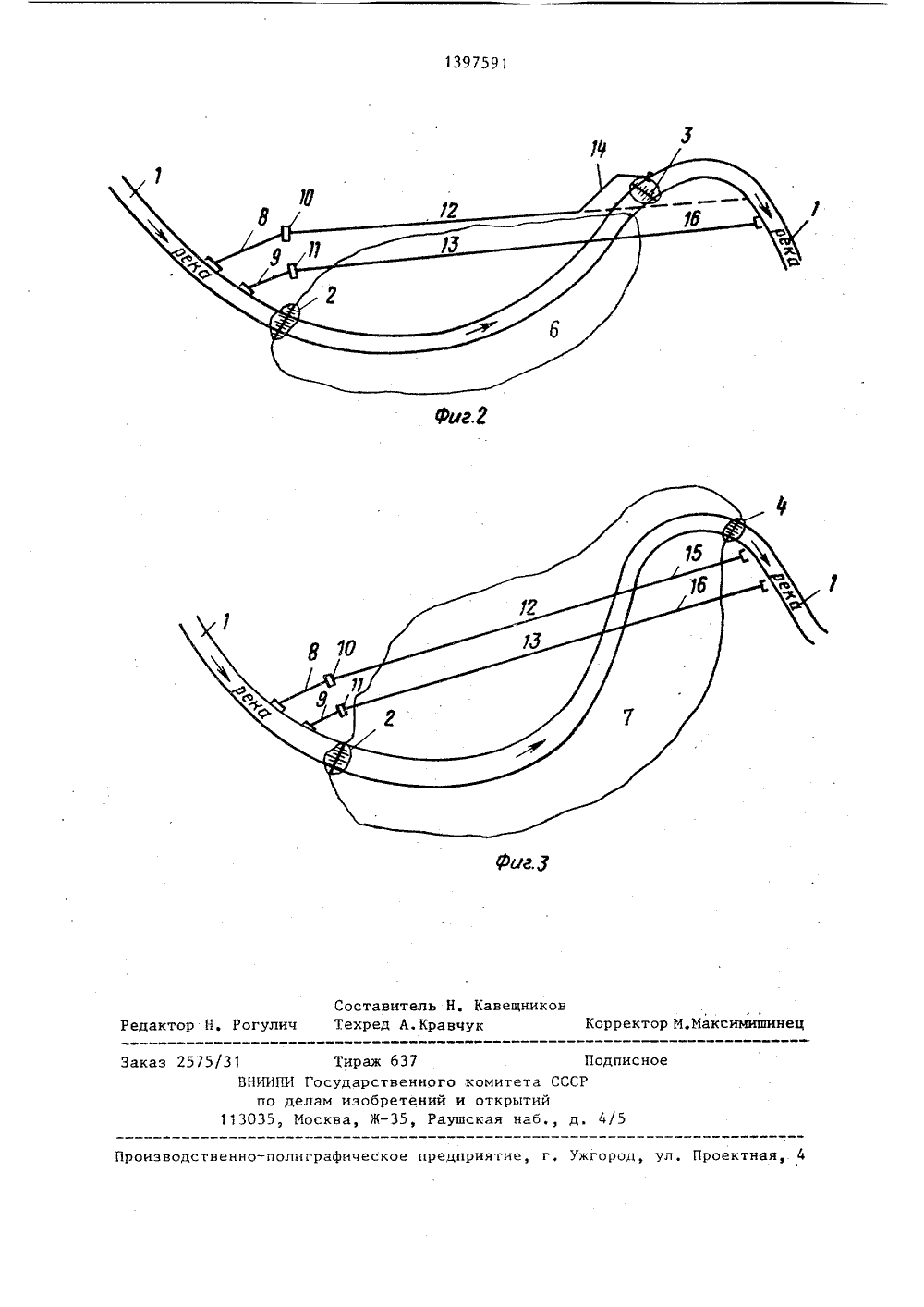

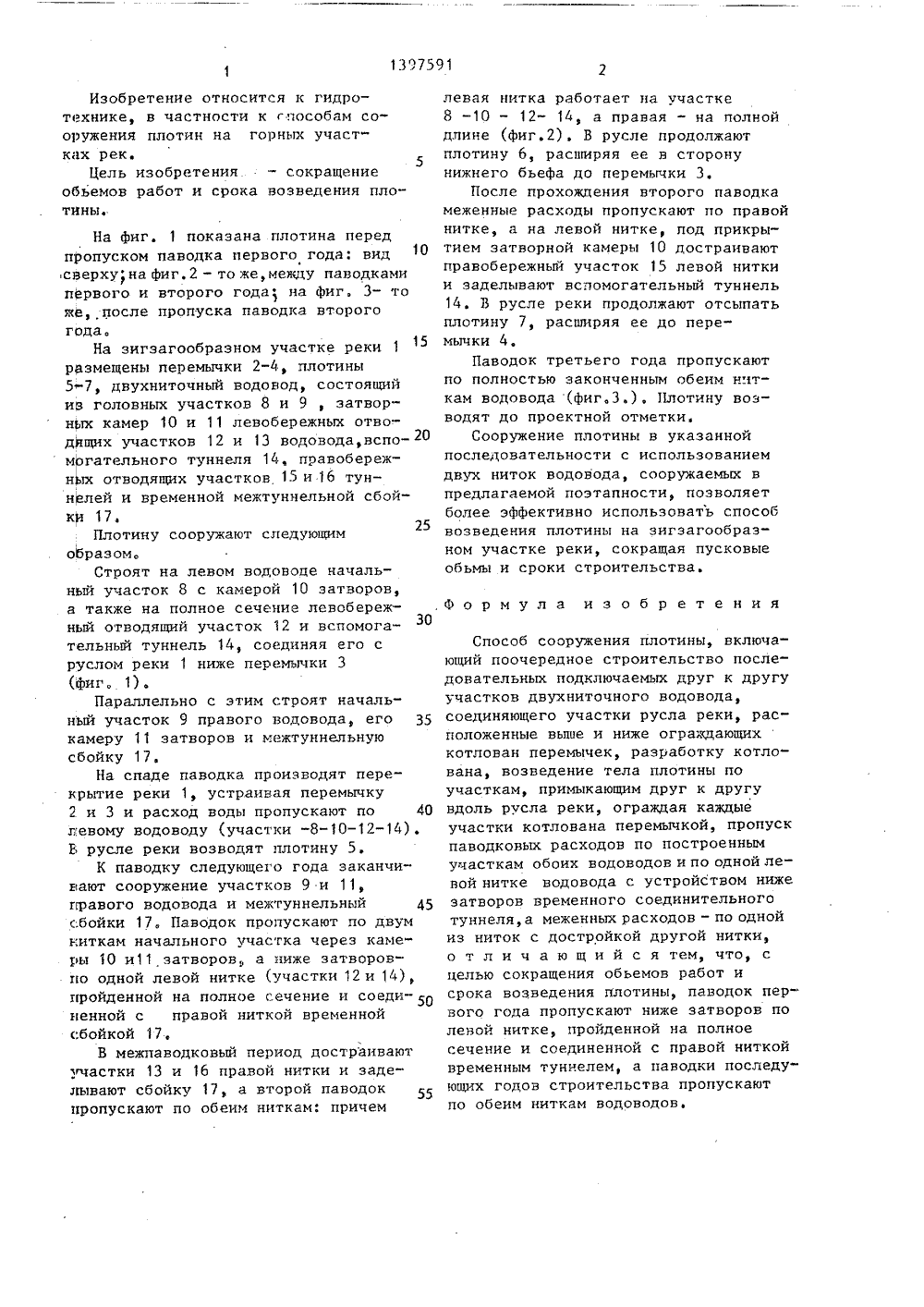

(51)4 Е 0 О ТЕТ СССРИ ОТКРЫТИЙ ОСУДАРСТЕННЫй КО ПО ДЕЛАМ ИЗОБРЕТЕНИ(56) Авторское свидетельство СССР 91036834, кл. Е 02 В 7/00, 1983.Авторское свидетельство СССР 9 1288250, кл. Е 02 В 7/00, 1985.(54) СПОСОБ СООРУЖЕНИЯ ПЛОТИНЫ(57) Изобретение относится к гидротехнеке. Цель изобретения - сокращение обьемов работ и срока возведенияплотины. Вначале строят на левомводоводе начальный участок 8 с камерой затворов 10, а также на полноесечение левобережный отводящий участок 12 и вспомогательный туннель 14,соединяя его с руслом реки 1 ниже перемнцки 3. Параллельно с этимстроят начальный участок 9 правоговодовода, его камеру затворов 11 имежтуннельную сбойку 17. На спадепаводка перекрывают реку 1, устраивая перемычки 2 и 3 , расход водыпропускают по левому водоводу, Врусле реки возводят плотину 5, К паводку следующего года заканчиваютсооружение участков 9 и затворов 11правого водовода и межтуннельнойсбойки 17. Паводок пропускают подвум ниткам начального участка черезкамеры затворов 10,11, а ниже затворов - по одной левой нитке, пройденной на полное сечение и соединеннойс правой ниткой временной сбойкой 17.В межпаводковый период достраиваютучастки правой нитки и заделываютсбойку 17, а второй паводок пропускают по обеим ниткам: причемлевая нитка работает на участке8-10-12-14, а правая - на полнойдлине.В русле продолжают отсыпатьплатину, расширяя ее в сторону нижнего бьефа до перемычки 3. 3 ил.Изобретение относится к гидротехнике, в частности к способам сооружения плотин на горных участках рек.5Цель изобретения - сокращение обьемов работ и срока возведения плотины.На фиг. 1 показана плотина перед пропуском паводка первого года: вид сверху на фиг, 2 - то же, между паводками первого и второго года на фиг. 3- то же, после пропуска паводка второго года.На зигзагообразном участке реки 1 размещены перемычки 2-4, плотины 5 7, двухниточный водовод, состоящий иа головных участков 8 и 9 , затворньх камер 10 и 11 левобережных отводящих участков 12 и 13 водовода,вспо могательного туннеля 14, правобережных отводящих участков 15 и 16 туннелей и временной межтуннельной сбойки 17.Плотину сооружают следующим образом.Строят на левом водоводе начальный участок 8 с камерой 10 затворов, а также на полное сечение левобережный отводящий участок 12 и вспомогательный туннель 14, соединяя его с руслом реки 1 ниже перемычки 3 (фиг. 1).Параллельно с этим строят начальный участок 9 правого водовода, его 35 камеру 11 затворов и межтуннельную сбойку 17.На спаде паводка производят перекрытие реки 1, устраивая перемычку 2 и 3 и расход воды пропускают по 40 левому водоводу (участки -8-10-12-14). Б русле реки возводят плотину 5.К паводку следующего года заканчивают сооружение участков 9 и 11, правого водовода и межтуннельный 45 сбойки 17, Паводок пропускают по двум ниткам начального участка через камеры 10 и 11 затворов, а ниже затворов- по одной левой нитке (участки 12 и 14), пройденной на полное сечение и соеди ценной с правой ниткой временной сбойкой 17.В межпаводковый период достраивают участки 13 и 16 правой нитки и заделывают сбойку 17, а второй паводок пропускают по обеим ниткам: причем левая нитка работает на участке 8 -10 - 12- 14, а правая - на полной длине (фиг,2), В русле продолжают плотину 6, расширяя ее в сторону нижнего бьефа до перемычки 3После прохождения второго паводка меженные расходы пропускают по правой нитке, а на левой нитке, под прикрытием затворной камеры 10 достраивают правобережный участок 15 левой нитки и заделывают вспомогательный туннель 14. В русле реки продолжают отсыпать плотину 7, расширяя ее до перемычки 4,Паводок третьего года пропускают по полностью законченным обеим ниткам водовода (фиг.3.). Плотину возводят до проектной отметки.Сооружение плотины в указанной последовательности с использованиемдвух ниток водовода, сооружаемых в предлагаемой поэтапности, позволяет более эффективно использовать способ возведения плотины на зигзагообразном участке реки, сокращая пусковые обьмы и сроки строительства,Формула изобретенияСпособ сооружения плотины, включающий поочередное строительство последовательных подключаемых друг к другу участков двухниточного водовода, соединяющего участки русла реки, расположенные вьппе и ниже ограждающих котлован перемычек, разработку котлована, возведение тела плотины по участкам, примыкающим друг к другу вдоль русла реки, ограждая каждые участки котлована перемычкой, пропуск паводковых расходов по построенным участкам обоих водоводов и по одной левой нитке водовода с устройством ниже затворов временного соединительного туннеля,а меженных расходов - по одной из ниток с достройкой другой нитки, о т л и ч а ю щ и й с я тем, что, с целью сокращения обьемов работ и срока возведения плотины, паводок первого года пропускают ниже затворов по леной нитке, пройденной на полное сечение и соединенной с правой ниткой временным туннелем, а паводки последующих годов строительства пропускают по обеим ниткам водоводов.1397591 Составитель Н. КавещниковРедактор Н. Рогулич Техред А.Кравчук Корректор М,Максимиши 637венного комитета СС каз 2 1 Тираж ВНИИПИ Государспо делам изоб 13035, Москва, Ж одпис ении и открытии Раушская наб. Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектн
