Дифференциальный формирователь импульсов ларионова

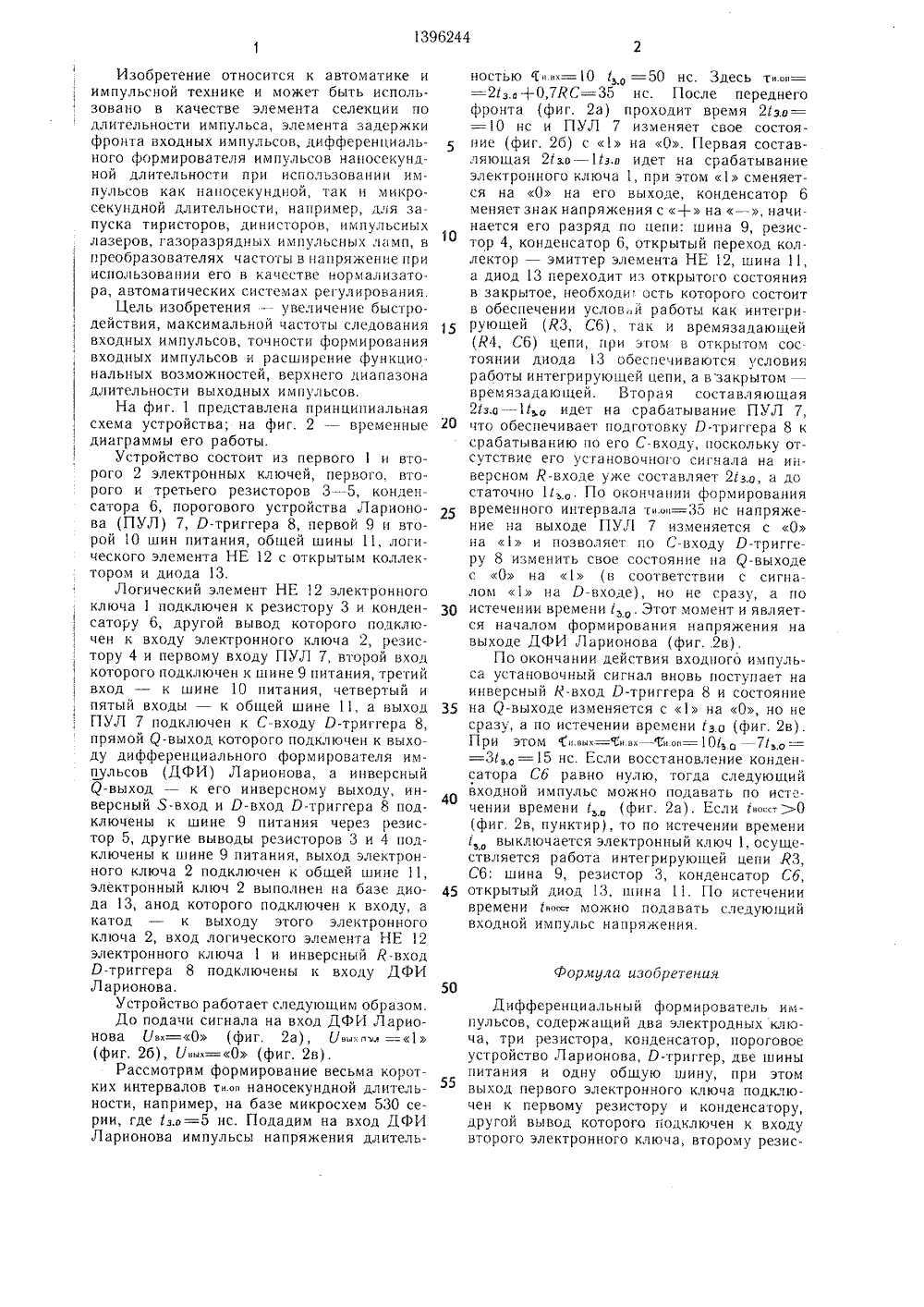

(19) И 1396244 04 НО ОСУДАРС ПО ДЕЛА ОПИСАН БРЕТЕНИ ВЕННЫЙ КОМИТЕТ СССРИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Специальное конструкторское бюро Титан(56) Петросян К. А., Атоян Р. В. Специальные схемы цифровых устройств. М.: Энергия, 1979, с. 40, рис, 21 б.Авторское свидетельство СССР1285567, кл. Н 03 К 3(28, 1985.(54) ДИФФЕРЕНЦИАЛЬНЫЙ ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ ЛАРИОНОВА (57) Изобретение относится к автоматике и импульсной технике и может быть использовано в качестве элемента селекции по длительности импульсов, элемента задержки фронта выходных импульсов, дифференциального формирователя импульсов наносекундной длительности, например, для запуска тиристоров, динисторов, импульсных лазеров, газоразрядных импульсных ламп, в преобразователях частоты в напряжение при использовании его в качестве нормализаторов, автоматических системах регулирования. Целью изобретения является увеличение быстродействия, максимальной частоты следования входных импульсов и расширение функциональных возможностей, а также верхнего диапазона длительности выходных импульсов. Поставленная цель достигается предложенной схемой построения устройства, а также тем, что первый электронный ключ выполнен на базе логического элемента НЕ с открытым коллектором. Формирователь содержит первый 1 и второй 2 электронные ключи, резисторы 3, 4 и 5, конденсатор 6, пороговое устройство Ларионова 7, 0-триггер 8, шины 9 и 10 питания, Я общую шину 11, логический элемент НЕ 12 с открытым коллектором и диод 13. Временные диаграммы, поясняющие работу устройства, реев приводятся в описании изобретения, 2 ил. щ э РЕФормула изобретения 5 О Изобретение относится к автоматике и импульсной технике и может быть использовано в качестве элемента селекции по длительности импульса, элемента задержки фронта входных импульсов, дифференциального формирователя импульсов наносекундной длительности при использовании импульсов как наносекундной, так и микро- секундной длительности, например, для запуска тиристоров, динисторов, импульсных лазеров, газоразрядных импульсных ламп, в преобразователях частоты в напряжение при использовании его в качсстве нормализатора, автоматических системах регулирования.Цель изобретенияувеличение быстродействия, максимальной частоты следования входных импульсов, точности формирования входных импульсов и расширение функциональных возможностей, верхнего диапазона длительности выходных импульсов.На фиг. 1 представлена принципиальная схема устройства; на фиг. 2 - временные диаграммы его работы.Устройство состоит из первого 1 и второго 2 электронных ключей, первого, второго и третьего резисторов 3 - 5, конденсатора 6, порогового устройства Ларионова (ПУЛ) 7, 0-триггера 8, первой 9 и второй 10 шин питания, общей шины 11, логического элемента НЕ 12 с открытым коллектором и диода 13,Логический элемент НЕ 12 электронного ключа 1 подключен к резистору 3 и конденсатору 6, другой вывод которого подключен к входу электронного ключа 2, резистору 4 и первому входу ПУЛ 7, второй вход которого подключен к шине 9 питания, третий вход - к шине 10 питания, четвертый и пятый входы - к общей шине 11, а выход Г 1 УЛ 7 подключен к С-входу 0-триггера 8, прямой Я-выход которого подключен к выходу дифференциального формирователя импульсов (ДФИ) Ларионова, а инверсный Я-выход - к его инверсному выходу, инверсный 5-вход и 0-вход 0-триггера 8 подключены к шине 9 питания через резистор 5, другие выводы резисторов 3 и 4 подключены к шине 9 питания, выход электронного ключа 2 подключен к общей шине 11, электронный ключ 2 выполнен на базе диода 13, анод которого подключен к входу, а катод - к выходу этого электронного ключа 2, вход логического элемента НЕ 12 электронного ключа 1 и инверсный Я-вход 0-триггера 8 подключены к входу ДФИ Ларионова.Устройство работает следующим образом.До подачи сигнала на вход ДФИ Ларионова (l-=О (фиг, 2 а), (l-х=1 (фиг. 2 б), Увых=0 (фиг. 2 в).Рассмотрим формирование весьма коротких интервалов т .- наносекундной длительности, например, на базе микросхем 530 серии, где 1 з.о=5 нс. Подадим на вход ДФИ Ларионова импульсы напряжения длитель 5 О )5 2 О 25 ЗО 35 40 45 ностью с .вх= 10О -- 50 нс, Здесь топ= =21,.о+0,7 РС=35 нс. После переднего фронта (фиг. 2 а) проходит время 21 зо= =10 нс и ПУЛ 7 изменяет свое состояние (фиг. 2 б) сна О. Первая составляющая 21 з,о - 11 з,в идет на срабатывание электронного ключа 1, при этом 1 сменяется на 0 на его выходе, конденсатор 6 меняет знак напряжения с + на- , начинается его разряд по цепи: шина 9, резистор 4, конденсатор 6, открытый переход коллектор - эмиттер элемента НЕ 12, шина 11, а диод 13 переходит из открытого состояния в закрытое, необходи", ость которого состоит в обеспечении условй работы как интегрирующей ЯЗ, С 6), так и времязадаюгцей (Р 4, С 6) цепи, при этом в открыпгом сос тоянии диода 13 обеспечиваются условия работы интегрирующей цепи, а взакрытом - времязадаюгцей. Вторая составляюшая 21 з.с - 110 идет на срабатывание ПУЛ 7, что обеспечивает подготовку 0-триггера 8 к срабатыванию по его С-входу, поскольку отсутствие его установочного сигнала на инверсном й-входе уже составляет 2 з.о, а до статочно 1 По окончании формирования временного интервала ти.оп=35 нс напряжение на выходе ПУЛ 7 изменяется с 0 на 1 и позволяет по С-входу 0-триггеру 8 изменить свое состояние на Я-выходе с 0 на 1 (в соответствии с сигналом 1 на 0-входе), но не сразу, а по истечении времени. Этот момент и является началом формирования напряжения на выходе ДФИ Ларионова (фиг 2 в).По окончании действия входного импульса установочный сигнал вновь поступает на инверсный Я-вход 0-триггера 8 и состояние на Я-выходе изменяется с 1 на 0, но не сразу, а по истечении времени газо (фиг. 2 в). При этом 1 и.вых=Еи вх - Ти,оп=10, о - 71 во = - =3,=15 нс. Если восстановление конденсатора Сб равно нулю, тогда следующий входной импульс можно подавать по истачении времени 1,п (фиг. 2 а). Если восст)0 (фиг. 2 в, пунктир), то по истечении времени 1 выключается электронный ключ 1, осушествляется работа интегрирующей цепи ЯЗ, С 6: шина 9, резистор 3, конденсатор Сб, открытый диод 13, шина 11. По истечении времени эпос с можно подавать следующий входной импульс напряжения. Дифференциальный формирователь импульсов, содержаШий два электродных ключа, три резистора, конденсатор, пороговое устройство Ларионова, 0-триггер, две шины питания и одну общую шину, при этом выход первого электронного ключа подключен к первому резистору и конденсатору, другой вывод которого подключен к входу второго электронного ключа, второму резис1396244 Удых,П Л Йых Составите;Г. Брынский Редактор А. Огар Техред И. В 1 ес Корректор С. Черни Заказ 1978/55 Тираж 928 Подписное ВНИИПИ Государственного комитета СССо делам изобретений и открытий 113035, Москва, Ж - 35, Рг, нская наб., д. 45 Производственно-полиграфическое предпртие, г. Ужгород, ул. Проектная, 4тору и первому входу порогового устройства Ларионова, третий вход которого подключен к второй шине питания, четвертый и пятый входы - к общей шине, а выход порогового устройства Ларионова подключен к С-входу О-триггера, прямой и инверсный выходы которого соединены с выходными шинами, 5-вход и Р-вход 0-триггера подключены через третий резистор к первой шине питания, к которой подсоединены другие выводы первого и второго резисторов и второй вход порогового устройства Ларионова, а выход второго электронного ключа подключен к общей шине, отличающийся тем, что, с целью увеличения быстродействия, точности формирования длительности выходных импульсов, первый электронный ключ выполнен на базе логического элемента НЕ с открытым коллектором, подключенным к выходу ключа, а его вход подключен к входуключа, второй электронный ключ выполненна базе диода, анод которого подключен к 10 входу а катод - к выходу этого электронного ключа, а вход первого электронного ключа и инверсный Я-вход 0-триггера подключены к входной шине.
