Формирователь импульсов

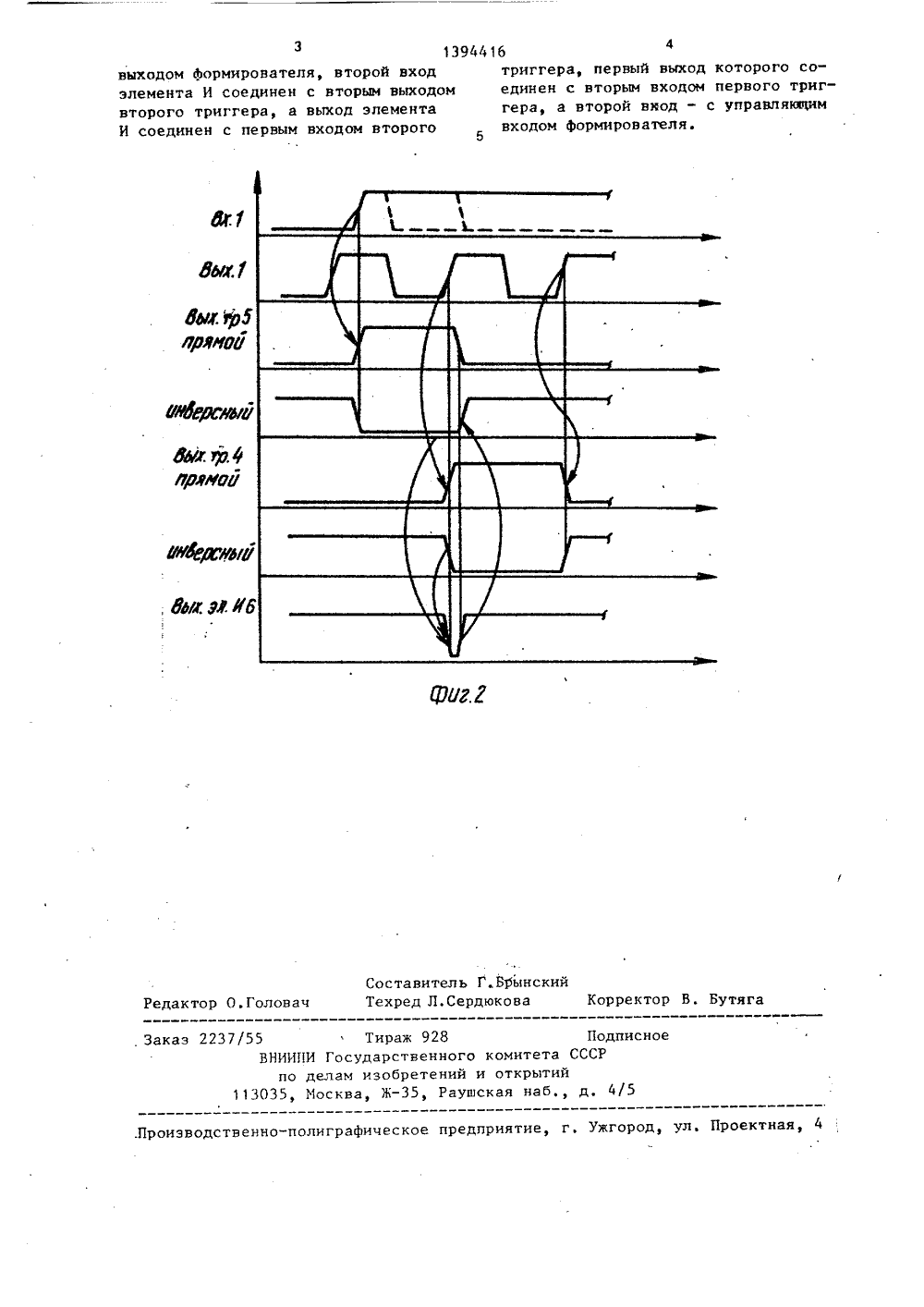

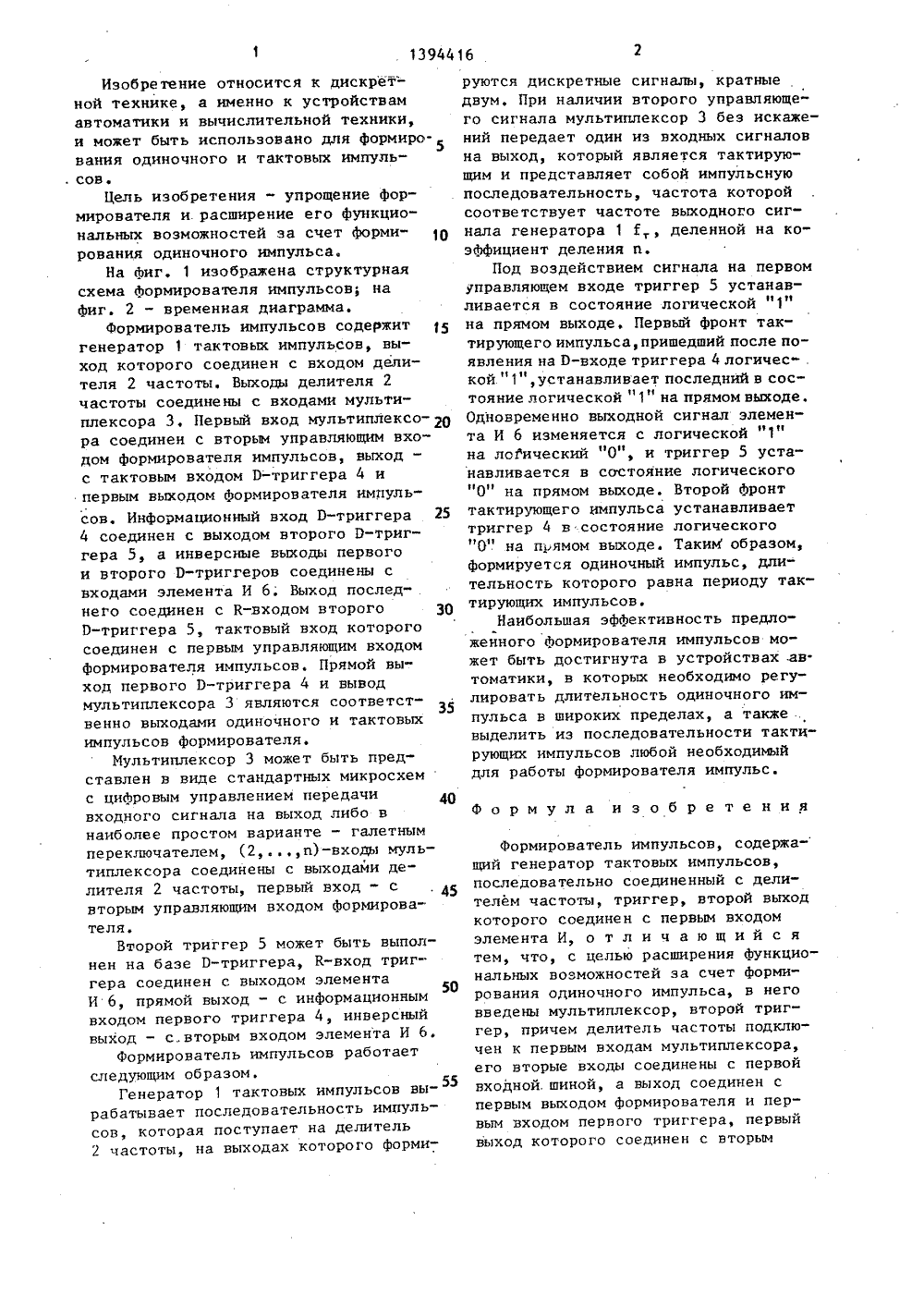

Изобретение относится к дискрет- ной технике, а именно к устройствам автоматики и вычислительной техники, и может быть использовано для формирования одиночного и тактовых импуль. сов.Цель изобретения - упрощение формирователя и расширение его функциональных возможностей за счет Формирования одиночного импульса.На фиг. 1 изображена структурная схема Формирователя импульсов; на Фиг. 2 - временная диаграмма.Формирователь импульсов содеРжит 15 генератор 1 тактовых импульсов, выход которого соединен с входом делителя 2 частоты. Выходы делителя 2 частоты соединены с входами мультиплексора 3, Первый вход мультиплексо ра соединен с вторым управляющим входом формирователя импульсов, выход - с тактовым входом Р-триггера 4 и первым выходом Формирователя импульсов. Информационный вход Р-триггера 25 4 соединен с выходом второго 0-триггера 5, а инверсные выходы первого и второго 0-триггеров соединены с входами элемента И 6. Выход последнего соединен с К-входом второго 30 Р-триггера 5, тактовый вход которого соединен с первым управляющим входом Формирователя импульсов. Прямой вы" ход первого 0-триггера 4 и вывод мультиплексора 3 являются соответственно выходами одиночного и тактовых импульсов формирователя.Мультиплексор 3 может быть представлен в виде стандартных микросхем с цифровым управлением передачи 40 входного сигнала на выход либо в наиболее простом варианте - галетным переключателем, (2 п)-входы мультиплексора соединены с выходами делителя 2 частоты, первый вход - с , 45 вторым управляющим входом ФормирователяВторой триггер 5 может быть выполнен на базе Р-триггера, К-вход триггера соединен с выходом элемента И 6, прямой выход - с информационным входом первого триггера 4, инверсный выход - с.,вторым входом элемента И б.Формирователь импульсов работает следующим образом.Генератор 1 тактовых импульсов вырабатывает последовательность импульсов, которая поступает на делитель 2 частоты, на выходах которого формируются дискретные сигналы, кратныедвум. При наличии второго управляющего сигнала мультиплексор 3 без искажений передает один из входных сигналовна выход, который является тактирующим и представляет собой импульснуюпоследовательность, частота которойсоответствует частоте выходного сигнала генератора 1 Г деленной на коэффициент деления и,Под воздействием сигнала на первомуправляющем входе триггер 5 устанавливается в состояние логической "1"на прямом выходе, Первый Фронт тактирующего импульса, пришедший после появления на Р-входе триггера 4 логичес- .кой "1", устанавливает последний в состояние логической "1" на прямом выходе.Одновременно выходной сигнал элемента И 6 изменяется с логической "1"на логический "О", и триггер 5 устанавливается в состояние логического"О" на прямом выходе. Второй Фронттактирующего импульса устанавливаеттриггер 4 в состояние логического"О" на прямом выходе. Таким образом,Формируется одиночный импульс, длительность которого равна периоду тактирующих импульсов.Наибольшая эффективность предложенного формирователя импульсов может быть достигнута в устройствах .автоматики, в которых необходимо регулировать длительность одиночного импульса в широких пределах, а также .выделить из последовательности тактирующих импульсов любой необходимыйдля работы формирователя импульс.формула изобретенияФормирователь импульсов, содержа- щий генератор тактовых импульсов, последовательно соединенный с делителем частоты, триггер, второй выход которого соединен с первым входом элемента И, о т л и ч а ю щ и й с я тем, что, с целью расширения Функциональных возможностей за счет формирования одиночного импульса, в него введены мультиплексор, второй триггер, причем делитель частоты подключен к первым входам мультиплексора, его вторые входы соединены с первой входной. шиной, а выход соединен с первым выходом формирователя и первым входом первого триггера, первый выход которого соединен с вторымиЬеюю Юх ф 4 грмай тель Г.ВолынскийЛ.Сердюкова Соста Техре орректор В. Бутяг едактор О. Головач 28 Заказ 2237 Подписноета СССР 5 Тираж ВНИИПИ Государствпо делам изобре 035, Москва, Жнного коми ении и открытии Раушская наб., д, 4/5 113.Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 з1394416выходом Формирователя, второй вход триггера, первый выход которого соэлемента И соединен с вторым выходом единен с вторым входом первого тригвторого триггера, а выход элемента гера, а второй анод - с управлякщим И соединен с первым входом второго5входом Формирователя.
