Прибор для экспериментального определения модуля упругости материала поршневых колец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 139121
Автор: Голицын
Текст
1391211(.и,ПАТЕОТСО,1 СщЯ 1;Класс 42 К 34 ссср изоь еткни у свидткльству К АВтСМ Сксм одписная группа Л 6 172 Ю. А, Голиць О ОПРЕДЕЛЕНИЯ РШНЕВЫХ КОЛЕ ПРИБОР ДЛЯ ЭКСПЕРИМЕНТАЛЬ МОДУЛЯ УПРУГОСТИ МАТЕРИАЛА го делам изобретений нССР аявлено 29 сентября 1959 г за М 639967/25 в Коми открытий нри Совете Мннистроза 1961 г ублнковано и ссБюллетене изобретений Известны приборы для экспериментального определения модуля упругости материала поршневых колец, основанные на графо-аналитическом способе расчета их формы в свободном состоянии. Однако такие приборы не дают точной зависимости деформации от прилагаемой нагрузки,В описываемом приборе для более точного определения зависимости деформации поршневого кольца от прилагаемой нагрузки применено оп:ико-механическое устройство, состояц 1 ее из смонтированного на по-вижной каретке микроскопа с микрометром, устанавливаемого над исследуемым поршневым кольцом, зажимаемым в секторном зажиме на опорной плите прибора по транспортиру и нагружаемым заданными нагрузками посредством грузового рычага с последующим определением искомой зависимости по разности отсчетов микрометра и графическим построением кривой, характеризующей модуль упругости материала исследуемого поршневого кольца,На фиг. 1 схематически изображен прибор; на фиг. 2 - вид по стрелке А на фиг, 1.Прибор для экспериментального определения модуля упругости материала поршневых колец состоит из основания 1, устанавливаемого по отвесу 2 с помощью винтов 3; рамы 4, перемещающейся по направляющим 5 основания; подвижной каретки б, несущей микроскоп 7 с микрометром 8 и перемещающейся по направляющим 9 рамы 4; секторного зажима 10, транспортира 11 и грузового рычага 12.Исследуемое поршневое кольцо 13 с предварительно нанесенной средней линией 14 и накерненными через равные промежутки, например в 15, на ней точками 15 устанавливается в секторный зажим 1 по транспортиру и фиксируется в нем, Каретка подводится к кольцу и устанавливается над ним таким образом, чтобы перекрестие микроскопа совпало с одной из точек 15, например, находящейся у замка 1 б кольца И,139121после чего снимается отсчет с микрометра, Затем с помощью поворачивающегося грузового рычага (2 кольцо И нагружается во всех точках (5, отчего оно деформируется. После каждого нагружения перекрестие микроскопа 7 снова подводится к первоначальной точке 15, и по разности отсчетов микрометра 8 строится кривая зависимости деформации ог угла приложения нагрузки.После построения кривой перекрестие микроскопа совмещается со следующей точкой 15, снова проводится серия нагружений и строится кривая.Полученное семейство кривых для всех намеченных точек, характеризующих модуль упругости материала кольца, сопоставляется с теоретическими графиками, после чего вносятся коррективы в расчеты или, в случае необходимости, из пропорционального соотношения определяется модуль упругости.Описываемый прибор позволяет значительно уточнить расчеты, упростить проведение экспериментов и улучшить конструирование и изготовление поршневых колец,Предмет изобретенияПрибор для экспериментального определения модуля упругости материала поршневых колец, основанный на графо-аналитическом способе расчета из формы в свободном состоянии, отл и ч а ю щи й с я тем, что, с целью определения зависимости деформации поршневого кольца от прилагаемой нагрузки, он выполнен в виде оптико-механического устройства, состоящего из смонтированного на подвижной каретке микроскопа с микрометром, устанавливаемого над исследуемым поршневым кольцом, зажимаемым в секторном зажиме на опорной плите прибора по транспортиру и нагружаемым заданными нагрузками посредством грузового рычага с последующим определением искомой зависимости по разности отсчетов микрометра и графическим построением кривой, характеризующей модуль упругости материала исследуемого образца.формат бум 70 Х 10 Я/и Тираж 1050 ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6 Типографии ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

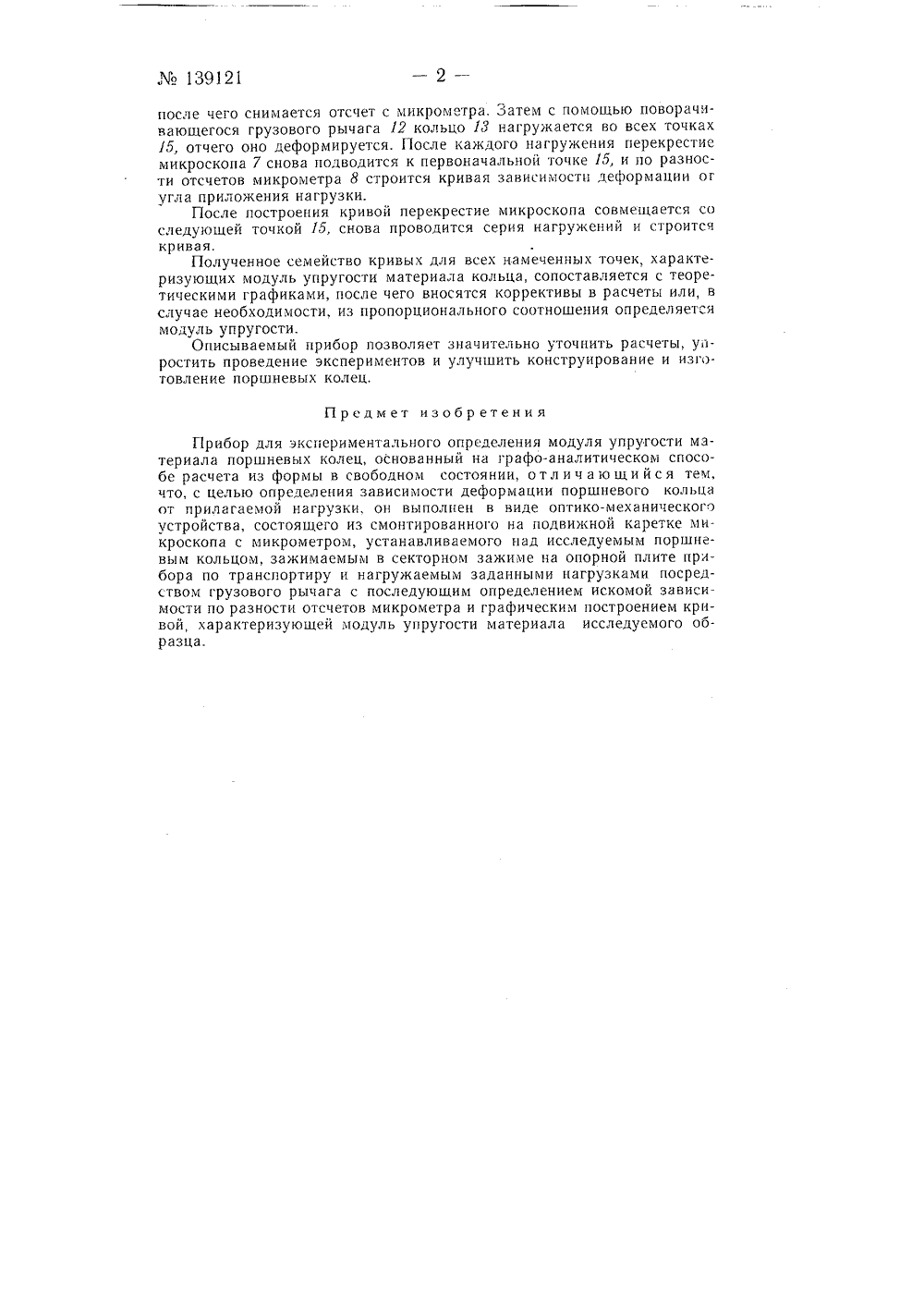

СмотретьЗаявка
639967, 29.09.1959
Голицын Ю. А
МПК / Метки
Метки: колец, модуля, поршневых, прибор, упругости, экспериментального
Опубликовано: 01.01.1961
