Вулканизатор каркасов велосипедных шин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 139074
Автор: Сурьянинов
Текст

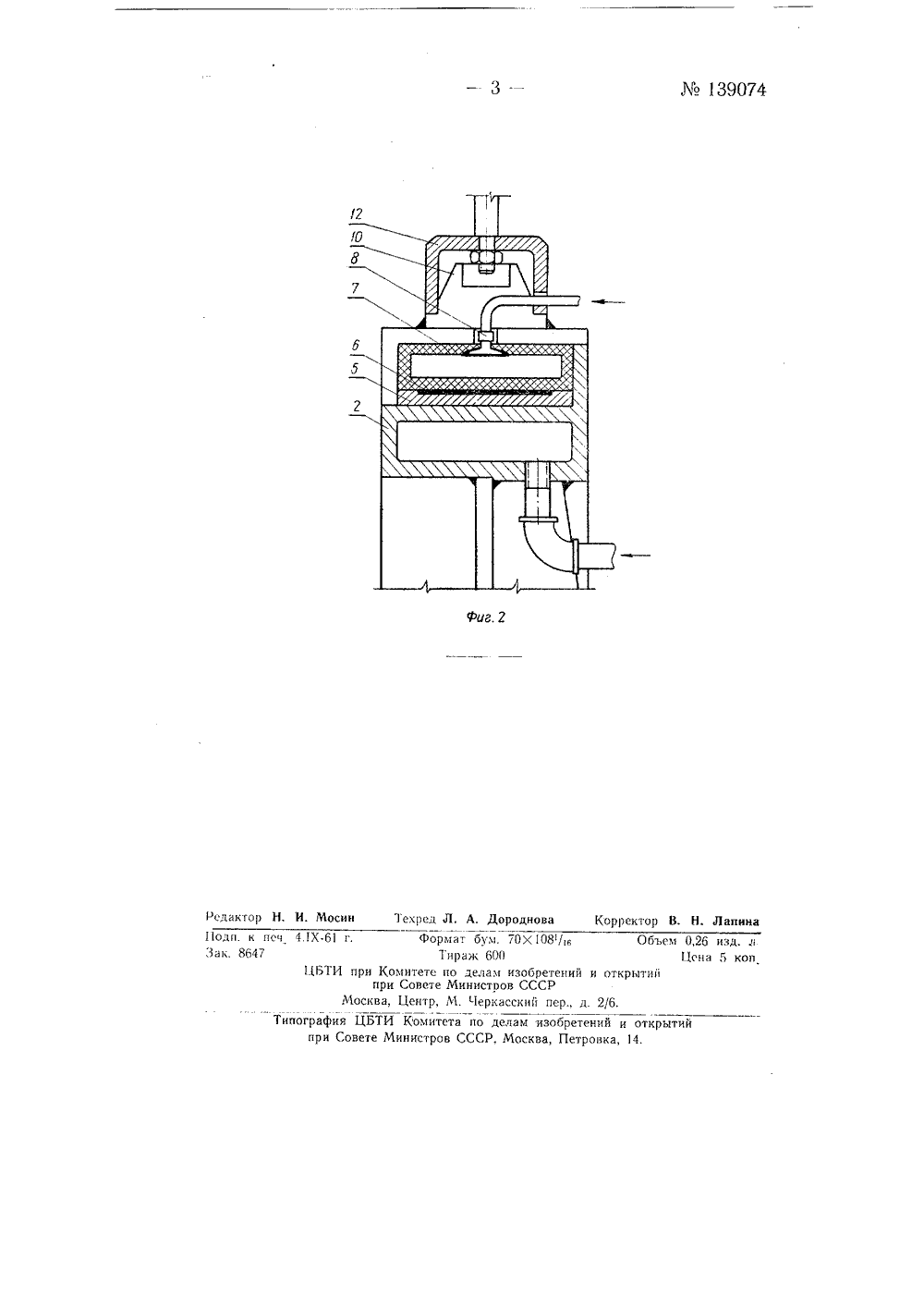

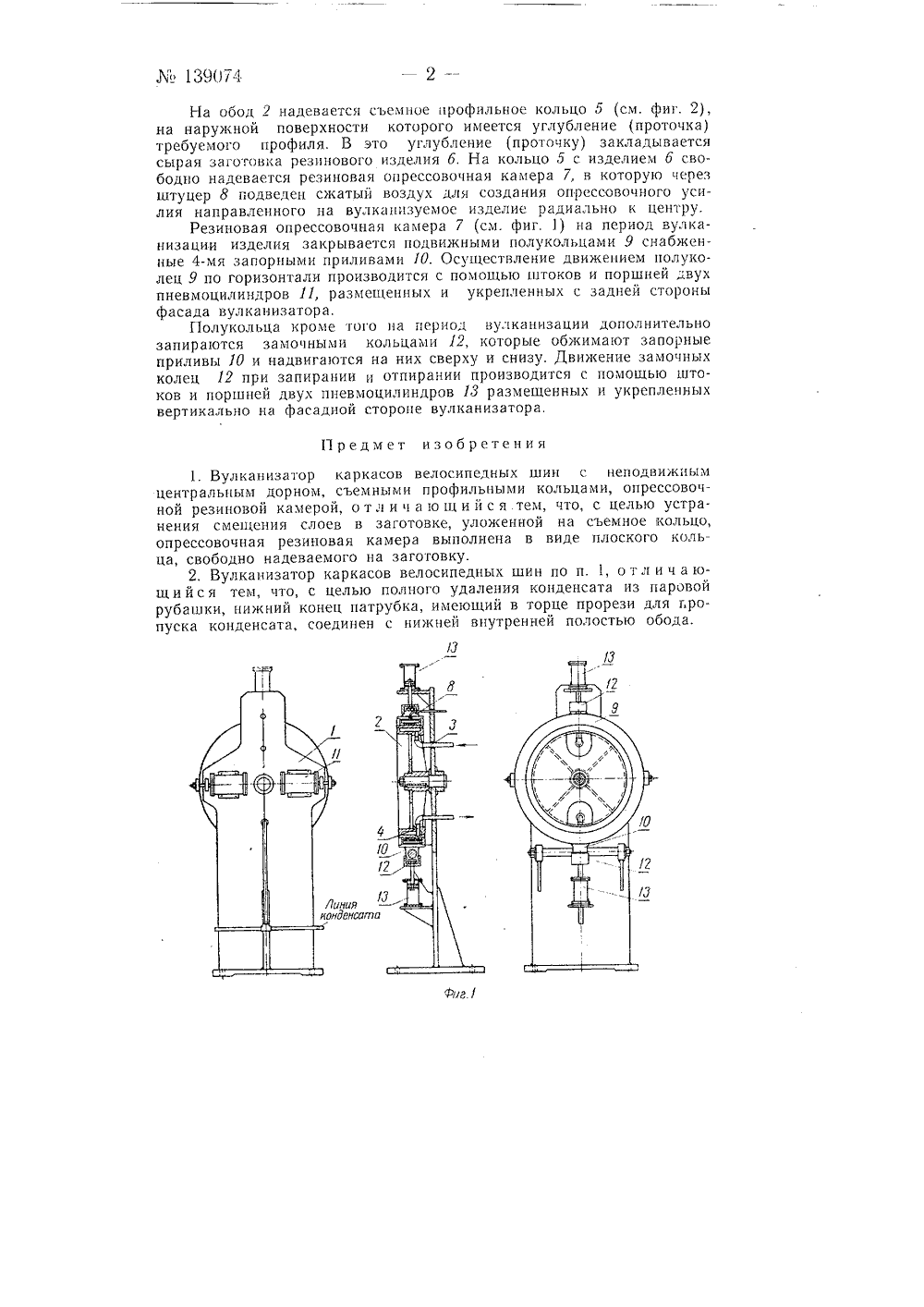

Класс 39 а, 1-Ь о Ло 139074 С- СД Я тУ,1.71-,гтсм 71 эг.сдод ,СССР ЕНИЯ ПИСАНИЕ ИЗОБРЕ К АВТОРСКОМУ СВИДЕТЕЛ У одпасная группа15 В. В. С ВУЛКАНИЗАТОР КАРКАянинов Х ШИ В ВЕЛОСИП Комитет по делам изобретенийнистров СССР О/2 ено 12 июля 1960 г. за67 и открытий при Свете за 196 г. публиковано в Бюллетене изобретений12 Известные устройства для производства каркасов велосипедных шин снабжены станками для опрессовки каркасов и вулканизационными котлами; кроме того, для обмотки каркасов на барабанах испсльзуется ткань. Эти устройства занимают много производственной площади и требуют большого штата обслуживающего персонала.Описываемый вулканизатор не имеет этих недостатков, так как по своей конструкции компактен, механизирован и позволяет совместить в одном аппарате две операции, а именно:опрессовку каркаса и вулканизацию каркаса. Кроме того, при вулканизации на нем каркасов совершенно не требуется ткань. Каркасы после вулканизации имеют хороший внешний вид, правильную конфигурацию и стандартность размеров, что позволяет перейти на поточный метод изготовления,Основное отличие предлагаемого вулканизатора состоит в том, что опрессовочная резиновая камера выполнена в виде плоского кольца, свободно надеваемого на заготовку. При этом устраняются смещения слоев в заготовке уложенной на съемное кольцо.С целью более полного удаления конденсата из паровой рубашки вулканизатор снабжен патрубком, нижний конец которого, имеющий в торце прорези для пропуска конденсата, соединен с нижней внутренней полостью обода,На фиг. 1 изображен вулканизатор с разрезом на фиг. 2.Вулканизатор состоит из станины 1, с фасадной стороны когор й укреплен палец, с надетым на него полым ободом 2. Полость обода 2 обогревается паром, подведенным через штуцер 3 и с выводом конденсата через штуцер 4, конец которого имеет в торце прорези для пропуска конденсата и соединен с нижней внутренней полостью обода 2,Ы 139074На обод 2 надевается съемное профильное кольцо 5 (см. фиг. 2), на наружной поверхности которого имеется углубление (проточка) требуемого профиля. В это углубление (проточку) закладывается сырая заготовка резинового изделия б, На кольцо 5 с изделием б свободно надевается резиновая опрессовочная камера 7, в которую через штуцер 8 подведен сжатый воздух для создания опрессовочного усилия направленного на вулкапизуемое изделие радиально к центру.Резиновая опрессовочная камера 7 (см. фиг. 1) на период вулканизации изделия закрывается подвижными полукольцами 9 снабженные 4-мя запорными приливами 10. Осуществление движением полуколец 9 по горизонтали производится с помощью штоков и поршней двух пневмоцилиндров 11, размещенных и укрепленных с задней стороны фасада вулканизатора.Полукольца кроме того на период вулканизации дополнительно запираются замочными кольцами 12, которые обжимают запорные приливы 10 и надвигаются на них сверху и снизу. Движение замочных колец 12 при запирании и отпирании производится с помощью штоков и поршней двух пневмоцилиндров 13 размещенных и укрепленных вертикально на фасадной стороне вулканизатора.Предмет изобретения1. Вулканизатор каркасов велосипедных шин с неподвижным центральным дорном, съемными профильными кольцами, опрессовочной резиновой камерой, о т л и ч а ю щ и й с я тем, что, с целью устранения смещения слоев в заготовке, уложенной на съемное кольцо, опрессовочная резиновая камера выполнена в виде плоского кольца, свободно надеваемого на заготовку.2. Вулканизатор каркасов велосипедных шин по п. 1, о тл и ч а ющийся тем, что, с целью полного удаления конденсата из паровой рубашки, нижний конец патрубка, имеющий в торце прорези для г,ропуска конденсата, соединен с нижней внутренней полостью обода. ияисат) д ипография ЦБТИ при Совете М Комитета по де.пам изобретений и истров СССР. Москва, Петровка, ткрытий фактор Н, И. Мос1 одп. к псч 4.Х Зак. 8647 ехред Л, А. Дородно г. Фор и а т бум. 70 Х 108/ы Тпралт 600 при Комитете по де.чам изобретен при Совете Министоов СССР Москва, Центр, М. серкасский пер.
