Генератор командных импульсов для закрытых оросительных систем

Номер патента: 1387922

Авторы: Буцыкин, Манерко, Олдырев, Пономарев

ZIP архив

Текст

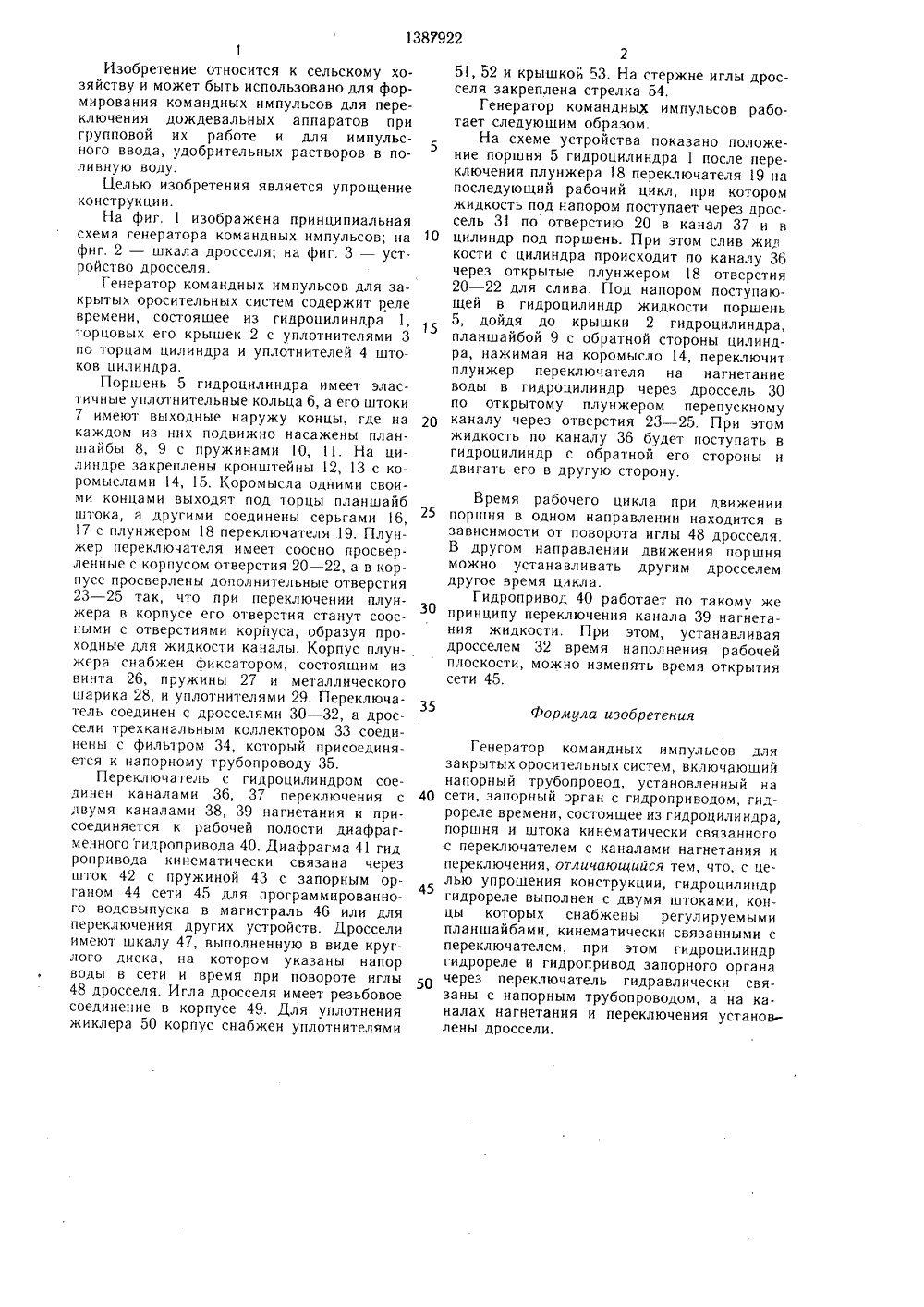

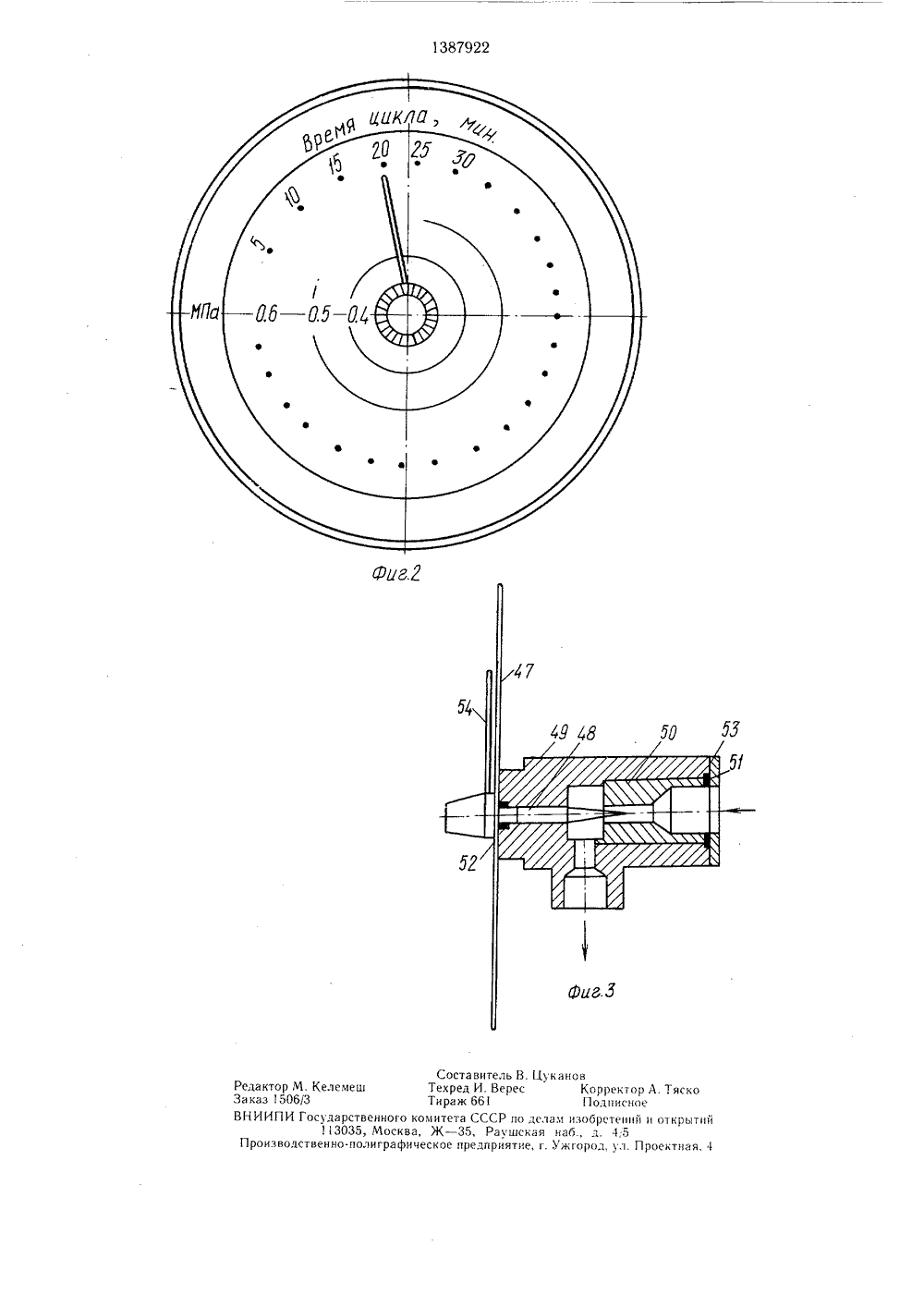

(19 4 А 01 6 25/06 РЕТЕНИ Н1 ЗИНОЕ ДЕТЕПЬСТ К АВТОРСКОМ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(71) Всесоюзное научно-производственное объединение по механизации орошения Радуга(54) ГЕНЕРАТОР КОМАНДНЫХ ИМПУЛЬСОВ ДЛЯ ЗАКРЪТЫХ ОРОСИТЕЛЪ НЫХ СИСТЕМ(57) Изобретение относится к сельскому хозяйству и может быть использовано для формирования командных импульсов для переключения дождевальных аппаратов при групповой их работе и для импульсного ввода удобрительных растворов в поливную воду. Цель изобретения - упрощение конструкции. Генератор командных импульсов включает напорный трубопровод 35, запорный орган 44 с гидроприводом 40 и гидро- реле времени. Гидрореле времени состоит из гидроцилиндра 1, поршня 5, двух штоков 7. Конць 1 штоков 7 снабжены регулируемыми планшайбами 8 и 9. Планшайбы 8 н 9 кинематически связаны с переключателем 19. Гидроцилиндр 1 и гидропривод 40 запорного органа 44 через переключатель 19 гидравлически связаны с напорным трубопроводом 35 сети 45. На каналах нагнетания 38 и переключения 37 установлены дроссели 30, 31, 32. Генератор командных импульсов позволяет в больших пределах изменять время чередуемых циклов.При этом, увеличивая число каналов на переключателе 19 выхода жидкости на гидроприводы 40, можно регламентировать время открытия водовыпусков на сети 45 по шкале дросселей 30, 31, 32. 3 ил.1387922 5101520 2530 35 формула изобретения 40 45 50 1Изобретение относится к сельскому хозяйству и может быть использовано для формирования командных импульсов для переключения дождевальных аппаратов при групповой их работе и для импульсного ввода, удобрительных растворов в поливную воду.Целью изобретения является упрощение конструкции.На фиг, 1 изображена принципиальная схема генератора командных импульсов; на фиг. 2 - шкала дросселя; на фиг. 3 - устройство дросселя,Генератор командных импульсов для закрытых оросительных систем содержит реле времени, состоящее из гидроцилиндра 1, торцовых его крышек 2 с уплотнителями 3 по торцам цилиндра и уплотнителей 4 штоков цилиндра.Поршень 5 гидроцилиндра имеет эластичные уплотнительные кольца 6, а его штоки 7 имеют выходные наружу концы, где на каждом из них подвижно насажены план- шайбы 8, 9 с пружинами 1 О, 11. На цилиндре закреплены кронштейны 12, 13 с коромыслами 4, 15. Коромысла одними своими концами выходят под торцы планшайб штока, а другими соединены серьгами 16, 17 с плунжером 18 переключателя 19. Плунжер переключателя имеет соосно просверленные с корпусом отверстия 20 - 22, а в корпусе просверлены дополнительные отверстия 23 - 25 так, что при переключении плунжера в корпусе его отверстия станут соосными с отверстиями корпуса, образуя проходные для жидкости каналы, Корпус плунжера снабжен фиксатором, состоящим из винта 26, пружины 27 и металлического шарика 28, и уплотнителями 29. Переключатель соединен с дросселями 30 - 32, а дроссели трехканальным коллектором 33 соединены с фильтром 34, который присоединяется к напорному трубопроводу 35.Переключатель с гидроцилиндром соединен каналами 36, 37 переключения с двумя каналами 38, 39 нагнетания и присоединяется к рабочей полости диафрагменногогидропривода 40. Диафрагма 41 гид ропривода кинематически связана через шток 42 с пружиной 43 с запорным органом 44 сети 45 для программированного водовыпуска в магистраль 46 или для переключения других устройств. Дроссели имеют шкалу 47, выполненную в виде круглого диска, на котором указаны напор воды в сети и время при повороте иглы 48 дросселя. Игла дросселя имеет резьбовое соединение в корпусе 49. Для уплотнения жиклера 50 корпус снабжен уплотнителями 251, 52 и крышкоь 53. На стержне иглы дросселя закреплена стрелка 54,Генератор командных импульсов работает следующим образом,На схеме устройства показано положение поршня 5 гидроцилиндра 1 после переключения плунжера 18 переключателя 19 на последующий рабочий цикл, при котором жидкость под напором поступает через дроссель 31 по отверстию 20 в канал 37 и в цилиндр под поршень. При этом слив жип кости с цилиндра происходит по каналу 36 через открытые плунжером 18 отверстия 20 - 22 для слива. Под напором поступающей в гидроцилиндр жидкости поршень 5, дойдя до крышки 2 гидроцилиндра, планшайбой 9 с обратной стороны цилиндра, нажимая на коромысло 14, переключит плунжер переключателя на нагнетание воды в гидроцилиндр через дроссель 30 по открытому плун жером пере пускно му каналу через отверстия 23 - 25. При этом жидкость по каналу 36 будет поступать в гидроцилиндр с обратной его стороны и двигать его в другую сторону. Время рабочего цикла при движении поршня в одном направлении находится в зависимости от поворота иглы 48 дросселя. В другом направлении движения поршня можно устанавливать другим дросселем другое время цикла.Гидропривод 40 работает по такому же принципу переключения канала 39 нагнетания жидкости. При этом, устанавливая дросселем 32 время наполнения рабочей плоскости, можно изменять время открытия сети 45. Генератор командных импульсов для закрытых оросительных систем, включающий напорный трубопровод, установленный на сети, запорный орган с гидроприводом, гидрореле времени, состоящее из гидроцилиндра, поршня и штока кинематически связанного с переключателем с каналами нагнетания и переключения, отличающийся тем, что, с целью упрощения конструкции, гидроцилиндр гидрореле выполнен с двумя штоками, концы которых снабжены регулируемыми планшайбами, кинематически связанными с переключателем, при этом гидроцилиндр гидрореле и гидропривод запорного органа через переключатель гидравлически связаны с напорным трубопроводом, а на каналах нагнетания и переключения установ.пены дроссели.Составитель В. ЦукановРедактор М. Келемеш Техред И. Верес Корректор А. ТяскоЗаказ 1506/3 Тираж 661 ПодписноеВНИИПИ Государственного комитета СССР по делам нзобрстений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4,5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Смотреть

Заявка

4105389, 20.05.1986

ВСЕСОЮЗНОЕ НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО МЕХАНИЗАЦИИ ОРОШЕНИЯ "РАДУГА"

МАНЕРКО НИКОЛАЙ ЯКОВЛЕВИЧ, ПОНОМАРЕВ АНАТОЛИЙ ГРИГОРЬЕВИЧ, БУЦЫКИН АЛЕКСАНДР МАКАРОВИЧ, ОЛДЫРЕВ СЕРГЕЙ НИКОЛАЕВИЧ

МПК / Метки

МПК: A01G 25/06

Метки: генератор, закрытых, импульсов, командных, оросительных, систем

Опубликовано: 15.04.1988
