Способ изготовления нетканого материала

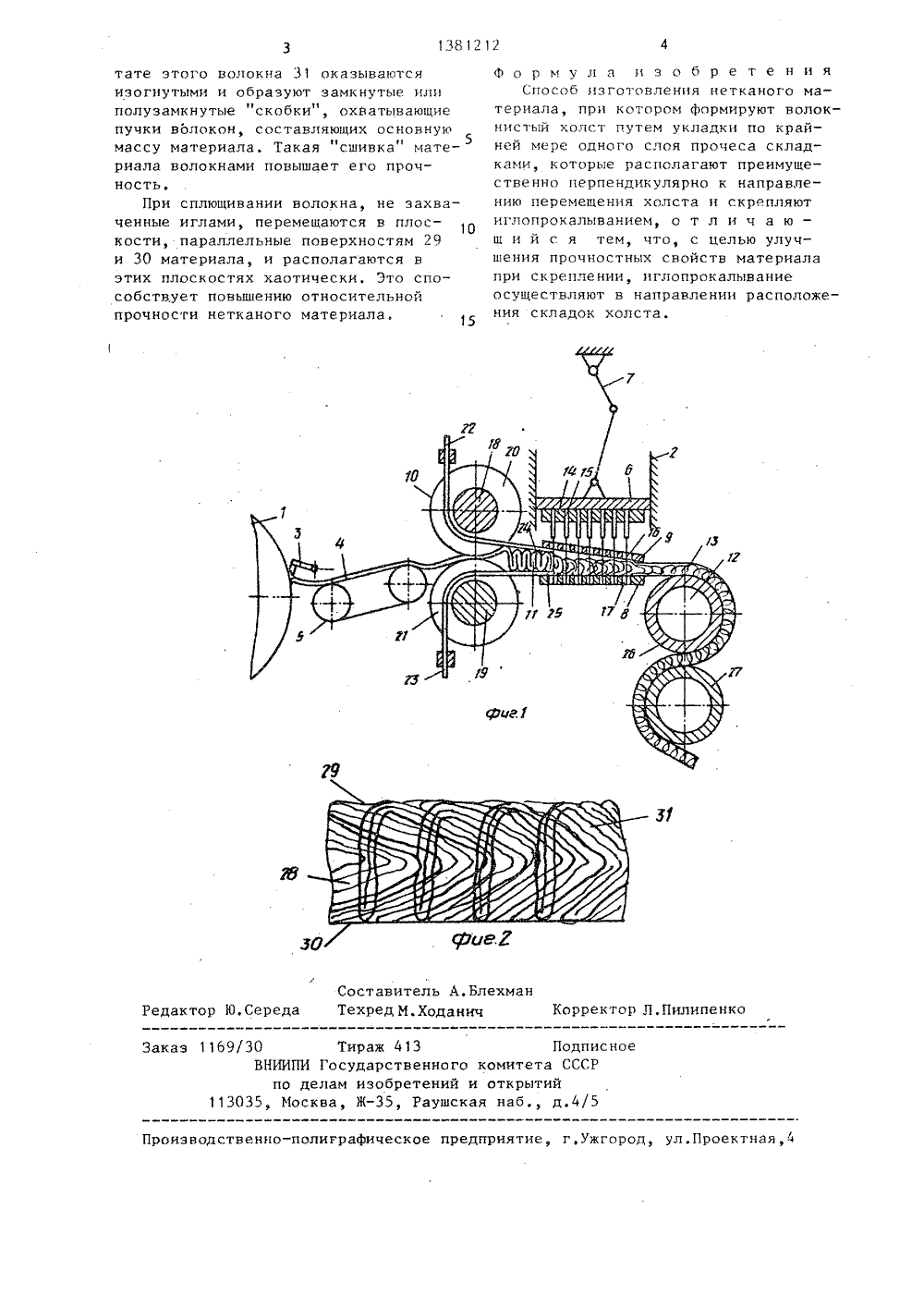

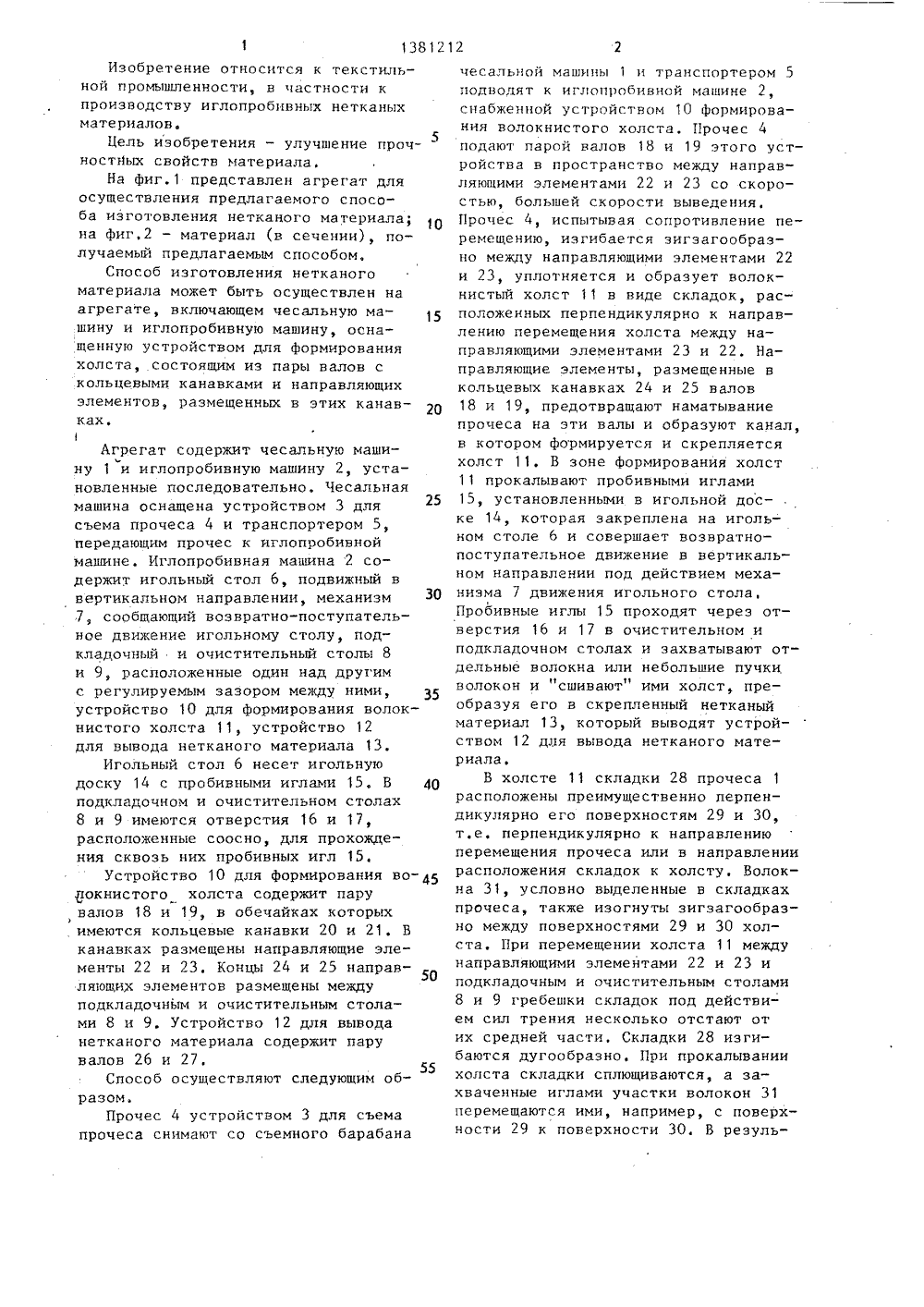

(51) 4 П 04 Н 1/46 уящЩ н Ф Щ ГОСУДАРСТВЕНКЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОбРЕТЕНИЙ И ОТКРЫТИЙ(54) СПОСОБ ИЗГОТОВЛЕНИЯ НЕТКАНОГОИАТЕРИАЛА(57) Изобретение относится к текстильной промьппленности, в частностик производству нетканых материалов,и позволяет улучшить прочностные характеристики нетканого материала,ЯО 1381212 А 1 Способ изготовления иглопробивногонетканого материала заключается втом, что прочес, снятый со съемногобарабана чесальной машины, подводят,к иглопробивной машине с помощьютранспортера. Пара валов подает прочес в пространство между направляющими элементами со скоростью, большейскорости .вывода материала, При,этом прочес изгибается между направляющими элементами зигзагообразно, образуя холст из складок, уплотняется и прокалывается пробивными иглами, Таким образом, холстскрепляют, образуя нетканый материал, который выводится устройством.Иглопрокалывание осуществляют в направлении расположения складок холста. 1 ил.Изобретение относится к текстильной промышленности, в частности кпроизводству иглопробивных нетканыхматериалов.Цель изобретения - улучшение проч 5ностяых свойств материала.На фиг.1 представлен агрегат дляосуществления предлагаемого способа изготовления нетканого материала;на фиг,2 - материал (в сечении), получаемый предлагаемым способом,Способ изготовления нетканогоматериала может быть осуществлен наагрегате, включающем чесальную машину и иглопробивную машину, оснащенную устройством для формированияхолста, состоящим из пары валов скольцевыми канавками и направляющихэлементов, размещенных в этих канавках,Агрегат содержит чесальную машиьну 1 и иглопробивную машину 2, установленные последовательно, Чесальнаямашина оснащена устройством 3 длясъема прочеса 4 и транспортером 5,передающим прочес к иглопробивноймашине. Иглопробивная машина 2 содержит игольный стол 6, подвижный ввертикальном направлении, механизм 30.7, сообщающий возвратно-поступательное движение игольному столу, подкладочный и очистительный столы 8и 9, расположенные один над другимс регулируемым зазором между ними, 35устройство 10 для формирования волокнистого холста 11, устройство 12для вывода нетканого материала 13,Игольный стол 6 несет игольнуюдоску 14 с пробивными иглами 15, В 40подкладочном и очистительном столах8 и 9 имеются отверстия 16 и 17,расположенные соосно, для прохождения сквозь них пробивных игл 15,Устройство 10 для формирования во локнистого холста содержит парувалов 18 и 19, в обечайках которых1имеются кольцевые канавки 20 и 21, Вканавках размещены направляющие элементы 22 и 23. Концы 24 и 25 направляющиХ элементов размещены междуподкладочным и очистительным столами 8 и 9, Устройство 12 для выводанетканого материала содержит парувалов 26 и 27,Способ осуществляют следующим образом,Прочес 4 устройством 3 для съемапрочеса снимают со съемного барабана чесальной машины 1 и транспортером 5 подводят к иглопробивной машине 2, снабженной устройством 1 О формирования волокнистого холста. Прочес 4 подают парой валов 18 и 19 этого устройства в пространство между направляющими элементами 22 и 23 со скоростью, большей скорости выведенияПрочес 4, испытывая сопротивление перемещению, изгибается зигзагообразно между направляющими элементами 22 и 23, уплотняется и образует волокнистый холст 11 в виде складок, расположенных перпендикулярно к направлению перемещения холста между направляющими элементами 23 и 22. Направляющие элементы, размещенные в кольцевых канавках 24 и 25 валов 18 и 19, предотвращают наматывание прочеса на эти валы и образуют канал, в котором формируется и скрепляется холст 11, В зоне формирования холст 11 прокалывают пробивными иглами 15, установленными в игольной доске 14, которая закреплена на игольном столе б и совершает возвратно- поступательное движение в вертикальном направлении под действием механизма 7 движения игольного стола, Пробивные иглы 15 проходят через отверстия 16 и 17 в очистительном иподкладочном столах и захватывают отдельные волокна или небольшие пучкиволокон и "сшивают" ими холст, пре -образуя его в скрепленный нетканыйматериал 13, который выводят устройством 12 для вывода нетканого материала,В холсте 11 складки 28 прочеса 1расположены преимущественно перпендикулярно его поверхностям 29 и 30,т,е. перпендикулярно к направлениюперемещения прочеса или в направлениирасположения складок к холсту, Волокна 31, условно выделенные в складкахпрочеса, также изогнуты зигзагообразно между поверхностями 29 и 30 холста, При перемещении холста 11 междунаправляющими элементами 22 и 23 иподкладочным и очистительным столами8 и 9 гребешки складок под действием сил трения несколько отстают отих средней части, Складки 28 изгибаются дугообразно, При прокалываниихолста складки сплющиваются, а захваченные иглами участки волокон 31перемещаются ими, например, с поверхности 29 к поверхности 30, В резуль1381212 оставитель А.Блехмехред М. Хода нич едактор Ю.Сер О Тираж ВНИИПИ Государс по делам изоб 5, Москва, Ж116 13 Подписноевенного комитета СССРетений и открытийРаушская наб., д,4/5 За 113.Проектная,4 афическое предприятие, г,ужгор роизводственно-п тате этого волокна 31 оказываются изогнутыми и образуют замкнутые или полузамкнутые "скобки", охватывающие пучки волокон, составляющих основную массу материала. Такая сшивка материала волокнами повышает его прочность.При сплющивании волокна, не захваченные иглами, перемещаются в плоскости, параллельные поверхностям 29 и 30 материала, и располагаются в этих плоскостях хаотически. Это способствует повышению относительной прочности нетканого материала. 15 формула и з о б р е т е н и яСпособ изготовления нетканого материала, при котором формируют волокнистый холст путем укладки по крайней мере одного слоя прочеса складками, которые располагают преимущественно перпендикулярно к направлению перемещения холста и скрепляют иглопрокалыванием, о т л и ч а ю - щ и й с я тем, что, с целью улучшения прочностных свойств материала при скреплении, иглопрокалывание осуществляют в направлении расположения складок холста. Корректор Л.Пилипенко
