Коммутатор аналоговых сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1378039
Автор: Чернов
Текст

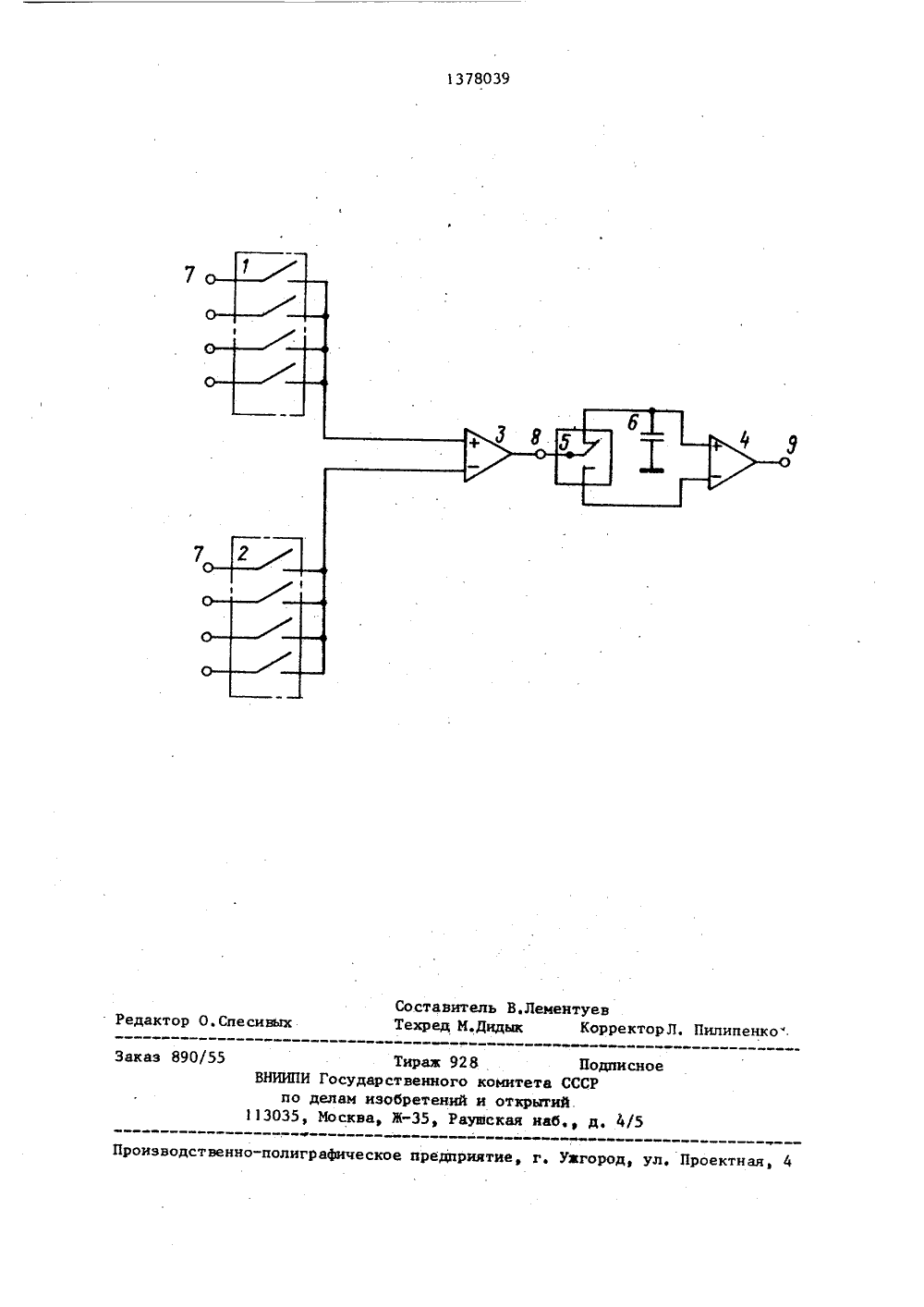

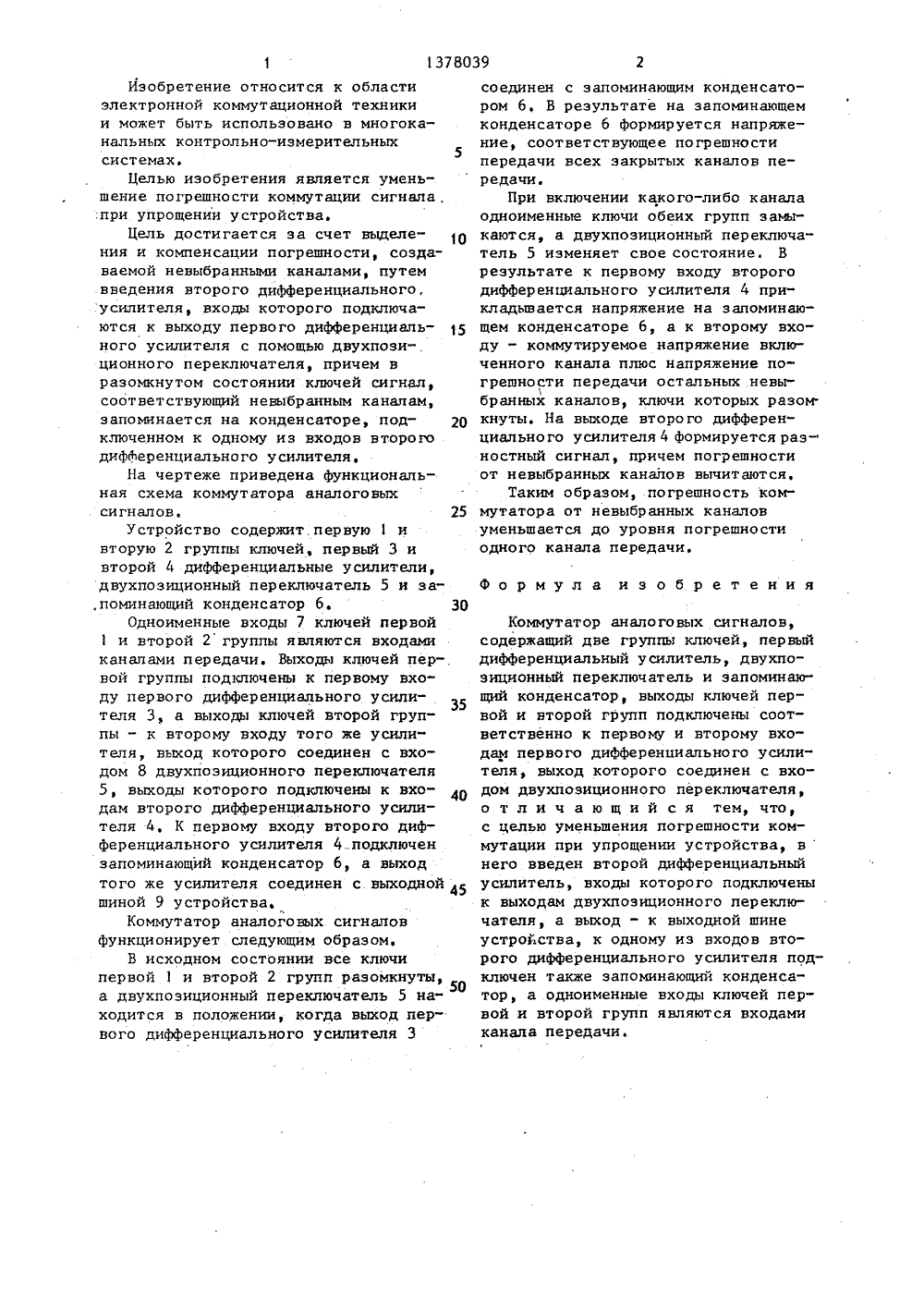

Изобретение относится к областиэлектронной коммутационной техникии может быть использовано в многоканальных контрольно-измерительныхсистемах.Целью изобретения является уменьшение погрешности коммутации сигнала,при упрощении устройства.Цель достигается за счет выделения и компенсации погрешности, создаваемой невыбранными каналами, путемвведения второго дифференциальногоусилителя, входы которого подключаются к выходу первого дифференциального усилителя с помощью двухпози-.ционного переключателя, причем вразомкнутом состоянии ключей сигнал,соответствующий невыбранным каналам,запоминается на конденсаторе, подключенном к одному из входов второгодифференциального усилителя,На чертеже приведена функциональная схема коммутатора аналоговыхсигналов. 25Устройство содержит первую 1 ивторую 2 группы ключей, первый 3 ивторой 4 дифференциальные усилители,двухпозиционный переключатель 5 и за,поминающий конденсатор 6. 30Одноименные входы 7 ключей первой1 и второй 2 группы являются входамиканалами передачи. Выходы ключей пер-.вой группы подключены к первому входу первого дифференциального усилителя 3, а выходы ключей второй группы - к второму входу того же усилителя, выход которого соединен с входом 8 двухпозиционного переключателя5, выходы которого подключены к входам второго дифференциального усилителя 4. К первому входу второго дифференциального усилителя 4 подключензапоминающий конденсатор 6, а выходтого же усилителя соединен с выходной 45шиной 9 устройства,Коммутатор аналоговых сигналовфункционирует следующим образом,В исходном состоянии все ключипервой 1 и второй 2 групп разомкнуты,а двухпоэиционный переключатель 5 находится в положении, когда выход первого дифференциального усилителя Э соединен с запоминающим конденсатором 6. В результате на запоминающем конденсаторе 6 формируется напряжение, соответствующее погрешности передачи всех закрытых каналов передачи.При включении какого-либо канала одноименные ключи обеих групп зам- каются, а двухпозиционный переключатель 5 изменяет свое состояние. В результате к первому входу второго дифференциального усилителя 4 прикладывается напряжение на запоминающем конденсаторе 6, а к второму входу - коммутируемое напряжение включенного канала плюс напряжение погрешности передачи остальных невыбранных каналов, ключи которых разом. кнуты. На выходе второго дифференциального усилителя 4 формируется разностиый сигнал, причем погрешности от невыбранных каналов вычитаются.Таким образом, погрешность коммутатора от невыбранных каналов уменьшается до уровня погрешности одного канала передачи.Формула изобретенияКоммутатор аналоговых сигналов, содержащий две группы ключей, первый дифференциальный усилитель, двухпозиционный переключатель и запоминающий конденсатор, выходы ключей первой и второй групп подключены соответственно к первому и второму входам первого дифференциального усили" теля, выход которого соединен с входом двухпозиционного переключателя, отличающийся тем, что, с целью уменьшения погрешности коммутации при упрощении устройства, в него введен второй дифференциальный усилитель, входы которого подключены к выходам двухпозиционного переключателя, а выход - к выходной шине устройства, к одному из входов второго дифференциального усилителя подключен также запоминающий конденсатор, а одноименные входы ключей первой и второй групп являются входами канала передачи./5 Производственно-полигра 4 яческое предприятие, г. Ужгород, ул ктная, 4 Тираж 928 ВНИИПИ Государственного коми по делам изобретений и от 13035, Москва, Ж Рауюская
СмотретьЗаявка
4140605, 28.10.1986
ВЛАДИМИРСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ЧЕРНОВ ВЛАДИМИР ГЕОРГИЕВИЧ
МПК / Метки
МПК: H03K 17/00, H03K 17/16
Метки: аналоговых, коммутатор, сигналов
Опубликовано: 28.02.1988
Код ссылки
<a href="https://patents.su/3-1378039-kommutator-analogovykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Коммутатор аналоговых сигналов</a>
