Способ испытания образцов материалов на растяжение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

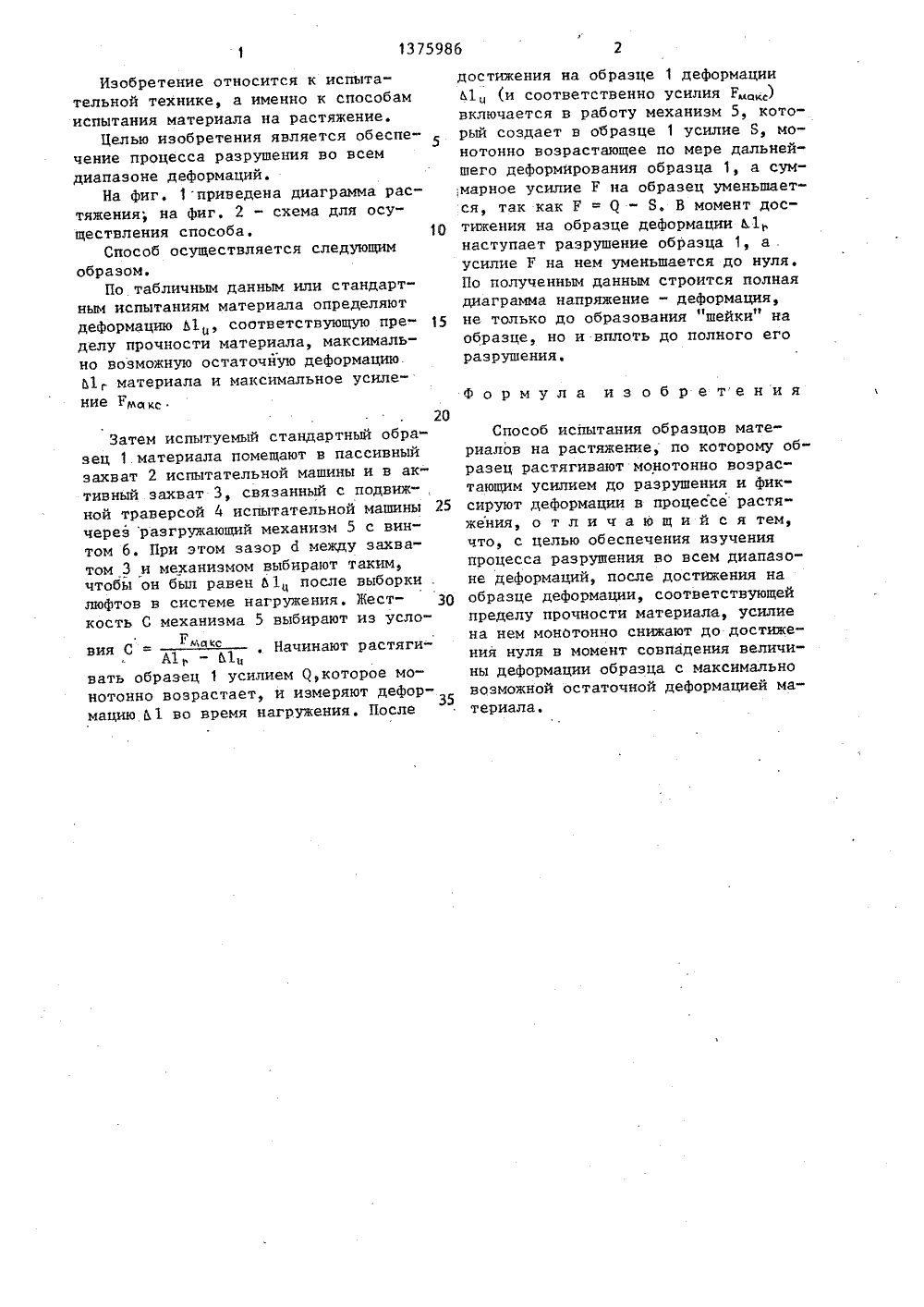

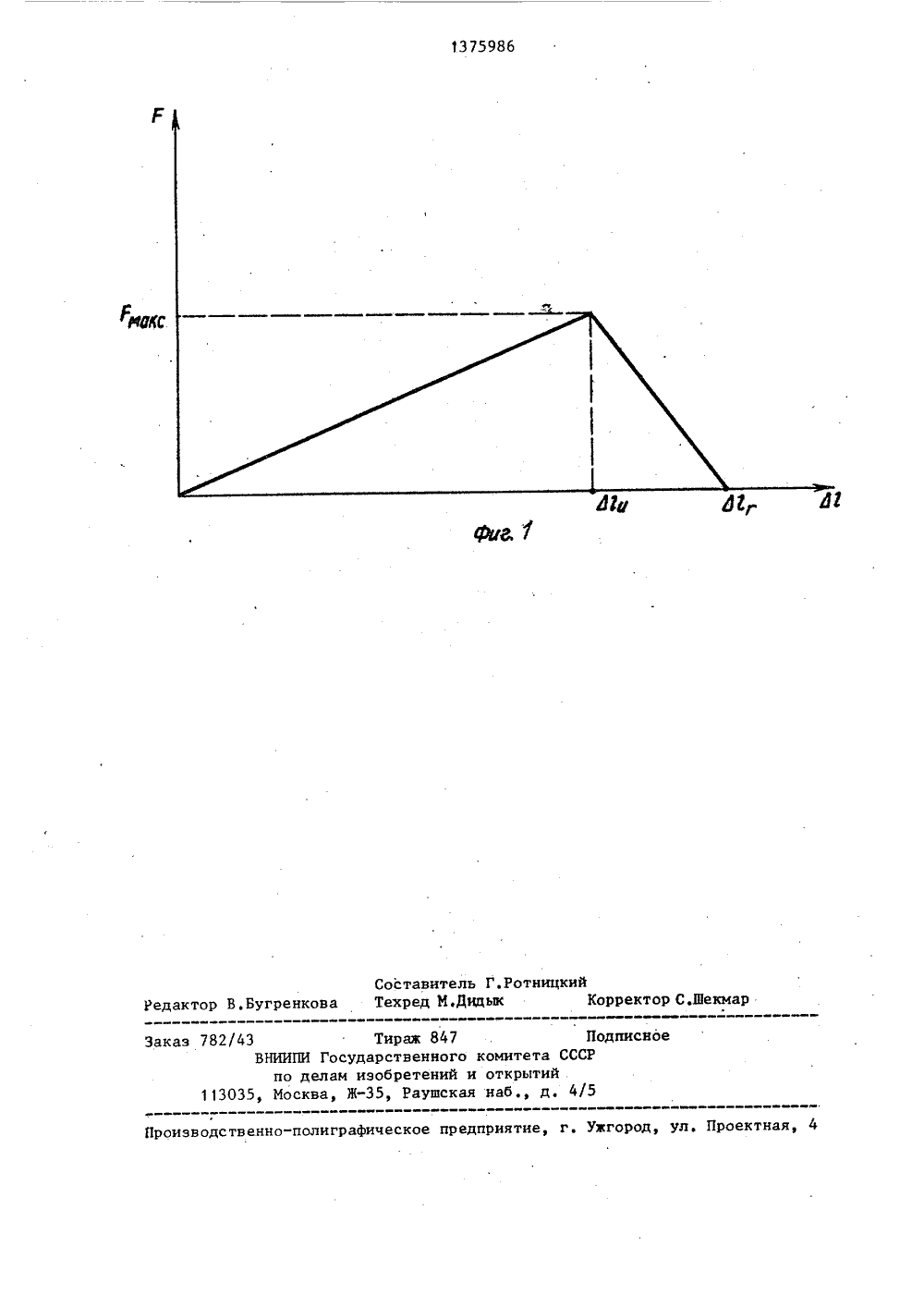

) (11) 51) 4 С 01 Ы 3/О ЗС 1 " ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(71) Уральский политехнический институт им. С.М.Кирова(56) Авторское свидетельство СССРУ 750325, кл. С 01 И 3/08, 1978,(54) СПОСОБ ИСПЫТАНИЯ ОБРАЗЦОВ МАТЕРИАЛОВ НА РАСТЯЖЕНИЕ(57) Изобретение относится к испытательной технике, а именно к способамиспытания материалов на растяжениево всем диапазоне деформирования.Целью изобретения является обеспечение процесса разрушения во всем диапазоне деформаций, Образец 1 помещают в пассивный 2 и активный 3 захваты, Между захватом 3 и разрушающиммеханизмом 5 устанавливают зазор й,величина которого равна деформациий 1 ц, соответствующей пределу прочности материала, Нагружают образец 1усилием Г и измеряют его деформацию.Как только его деформация достигнетвеличины Ь 1 , усилие Р на образцеуменьшается на величину Я, создаваемую механизмом 5. Общее усилие Р монотонно убывает до нуля к моментусовпадения деформации образца 1 смаксимально возможной остаточной деформацией. 2 ил.Изобретение относится к испытательной технике, а именно к способам испытания материала на растяжение.Целью изобретения является обеспе 5 чение процесса разрушения во всем диапазоне деформаций.На фиг, 1 приведена диаграмма растяжения; на фиг, 2 - схема для осуществления способа. 1 ОСпособ осуществляется следующим образом.По табличным данным или стандартным испытаниям материала определяют деФормацию Ы, соответствующую пре делу прочности материала, максимально возможную остаточйую деформацию ь 1, материала и максимальное усиление Рмакс20Затем испытуемый стандартный образец 1.материала помещают в пассивный захват 2 испытательной машины и в активный захват 3, связанный с подвия-, ной траверсой 4 испытательной машины 25 через разгружающий механизм 5 с винтом б. При этом зазор й между захватом 3 и механизмом выбирают таким, чтобы он был равен 6 1 ц после выборки . люфтов в системе нагружения. Жест кость С механизма 5 выбирают из условия С =. Начинают растягивать образец 1 усилием Ц,которое монотонно возрастает, и измеряют деформацию Ь 1 во время нагружения. После достижения на образце 1 деформацииа 1 (и соответственно усилия Р,н,н,)включается в работу механизм 5, который создает в образце 1 усилие Б, монотонно возрастающее по мере дальнейшего деформирования образца 1, а суммарное усилие Р на образец уменьшается, так как Р = Я - 8. В момент достижения на образце деформации Е 1наступает разрушение образца 1, а .усилие Р на нем уменьшается до нуля.По полученным данным строится полнаядиаграмма напряжение - деформация,не только до образования "шейки" наобразце, но и вплоть до полного егоразрушения,Формула и з обретенияСпособ испытания образцов материалов на растяжение, по которому образец растягивают монотонно возрастающим усилием до разрушения и Фиксируют деформации в процессе растя" жения, о т л и ч а ю щ и й с я тем, что, с целью обеспечения изучения процесса разрушения во всем диапазо" не деформаций, после достижения на образце деформации, соответствующей пределу прочности материала, усилие на нем монотонно снижают до достижения нуля в момент совпадения величины деформации образца с максимально возможной остаточной деформацией материала.1375986 Составитель Г.Ротницкийактор В.Бугренкова Техред И,Дидык Корректор С Яекмар полиграфическое предприятие, г. Ужгород, ул. Проектная,оизводствен Заказ 782/43 Тираж 847 ВНИИПИ Государственного к по делам изобретений и 113035, Москва, Ж, Раушская
СмотретьЗаявка
4034709, 07.03.1986
УРАЛЬСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. С. М. КИРОВА
БАЙКОВ ВАЛЕРИЙ ПАВЛОВИЧ, МИРОНЕНКО АЛЕКСАНДР АЛЕКСАНДРОВИЧ, ТРУХИН БОРИС ВАДИМОВИЧ, ШАДРИН ЕВГЕНИЙ ВЛАДИМИРОВИЧ
МПК / Метки
МПК: G01N 3/08
Метки: испытания, образцов, растяжение
Опубликовано: 23.02.1988
Код ссылки
<a href="https://patents.su/3-1375986-sposob-ispytaniya-obrazcov-materialov-na-rastyazhenie.html" target="_blank" rel="follow" title="База патентов СССР">Способ испытания образцов материалов на растяжение</a>
