Узел соединения трубчатых элементов решетчатой башни
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1375779
Автор: Кагановский
Текст

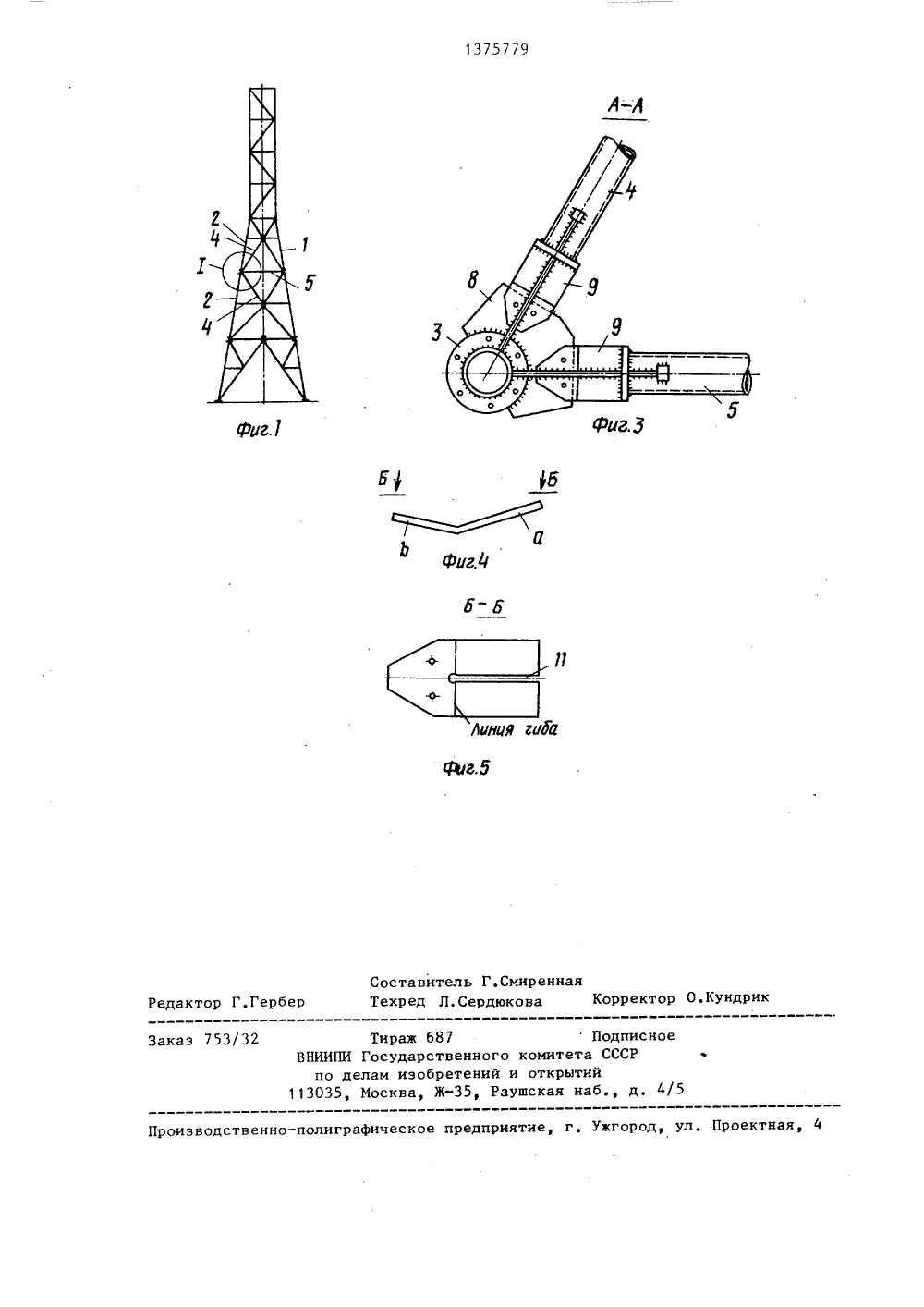

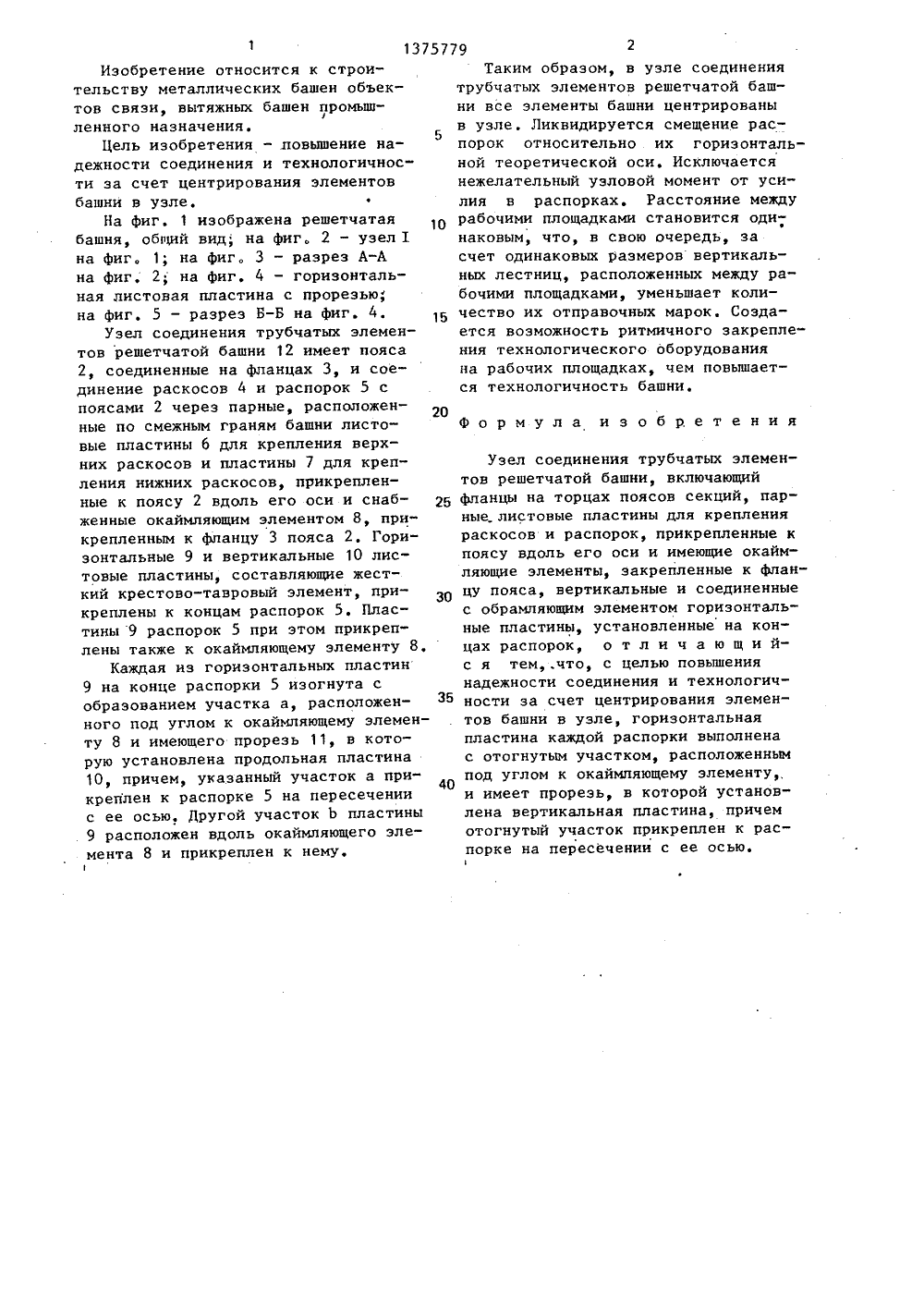

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИН 5779 19) (11) 04 Н 12 ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ный инстиция" агановскии .014.2(088,8)цированные метал шенных опор. С Киев, 1981, вы, 3.603.2- 3 У Я Фиг.2 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(54) УЗЕЛ СОЕДИНЕНИЯ ТРУБЧАТЫХ ЭЛЕМЕНТОВ РЕШЕТЧАТОЙ БАШНИ(57) Изобретение относится к строиству металлических башен, Целью тельству мие наб етения является повышени изо ретечносдежности со единения и технологи ти за счет ц ентрирования элементов башни в узле, Для этого горизонтальная пласастина 9, закрепленная на конах распорок 5, выполнена с отогнуцах распорокВе тикальная пластастина 10 установлена в проретины 9 зи. Отогнутый участок пластины прикреплен к распорк е на пересечении с ее осью. 5 ил.Изобретение относится к строительству металлических башен объектов связи вытяжных башен промьппФленного назначения,Цель изобретения - повышение надежности соединения и технологичности за счет центрирования элементовбашни в узле,На фиг. 1 изображена решетчатаябашня, общий вид; на фиг. 2 - узел 1на фиг, 1; на фиг. 3 - разрез А-Ана фиг. 2, на фиг. 4 - горизонтальная листовая пластина с прорезью;на фиг. 5 - разрез Б-Б на фиг. 4Узел соединения трубчатых элементов решетчатой башни 12 имеет пояса2, соединенные на фланцах 3, и соединение раскосов 4 и распорок 5 споясами 2 через парные, расположенные по смежным граням башни листовые пластины 6 для крепления верхних раскосов и пластины 7 для крепления нижних раскосов, прикрепленные к поясу 2 вдоль его оси и снабженные окаймляющим элементом 8, прикрепленным к фланцу 3 пояса 2. Горизонтальные 9 и вертикальные 10 листовые пластины, составляющие жесткий крестово-тавровый элемент, прикреплены к концам распорок 5. Пластины 9 распорок 5 при этом прикреплены также к окаймляющему элементу 8,Каждая из горизонтальных пластин9 на конце распорки 5 изогнута собразованием участка а, расположенного под углом к окаймляющему элементу 8 и имеющего прорезь 11, в которую установлена продольная пластина10, причем, указанный участок а прикреплен к распорке 5 на пересечениис ее осью, Другой участок Ь пластины. 9 расположен вдоль окаймляющего элемента 8 и прикреплен к нему,151015 20 25 30 35 40 Таким образом, в узле соединения трубчатых элементов решетчатой башни все элементы башни центрированы в узле. Ликвидируется смещение распорок относительно их горизонтальной теоретической оси. Исключается нежелательный узловой момент от усилия в распорках. Расстояние между рабочими площадками становится одииаковым, что, в свою очередь, за счет одинаковых размеров вертикальных лестниц, расположенных между рабочими площадками, уменьшает количество их отправочных марокСоздается возможность ритмичного закрепления технологического оборудования на рабочих площадках, чем повышается технологичность башни,Формула изобретения Узел соединения трубчатых элементов решетчатой башни, включающий фланцы на торцах поясов секций, парные.листовые пластины для крепления раскосов и распорок, прикрепленные к поясу вдоль его оси и имеющие окаймляющие элементы, закрепленные к фланцу пояса, вертикальные и соединенные с обрамляющим элементом горизонтальные пластины, установленные на концах распорок, о т л и ч а ю щ и йс я тем,.что, с целью повышения надежности соединения и технологичности за счет центрирования элементов башни в узле, горизонтальная пластина каждой распорки выполнена с отогнутым участком, расположенным под углом к окаймляющему элементу, и имеет прорезь, в которой установлена вертикальная пластина, причем отогнутый участок прикреплен к распорке на пересечении с ее осью.1375779 Фиг. Фи фи ния гида юг.5 оставитель Г.Сми ехред Л.Сердюко иная тор Г,Гербер рректор О.Кундри Заказ 753 изводственно-полиграфическое предприятие, г, Ужгород, ул, Проектная Тираж 687 ВНИИПИ Государственного коми по делам изобретений и отк 113035, Москва, Ж, Раушска
