Способ регулирования работы гидромашины по состоянию контактного уплотнения и устройство для его осуществления

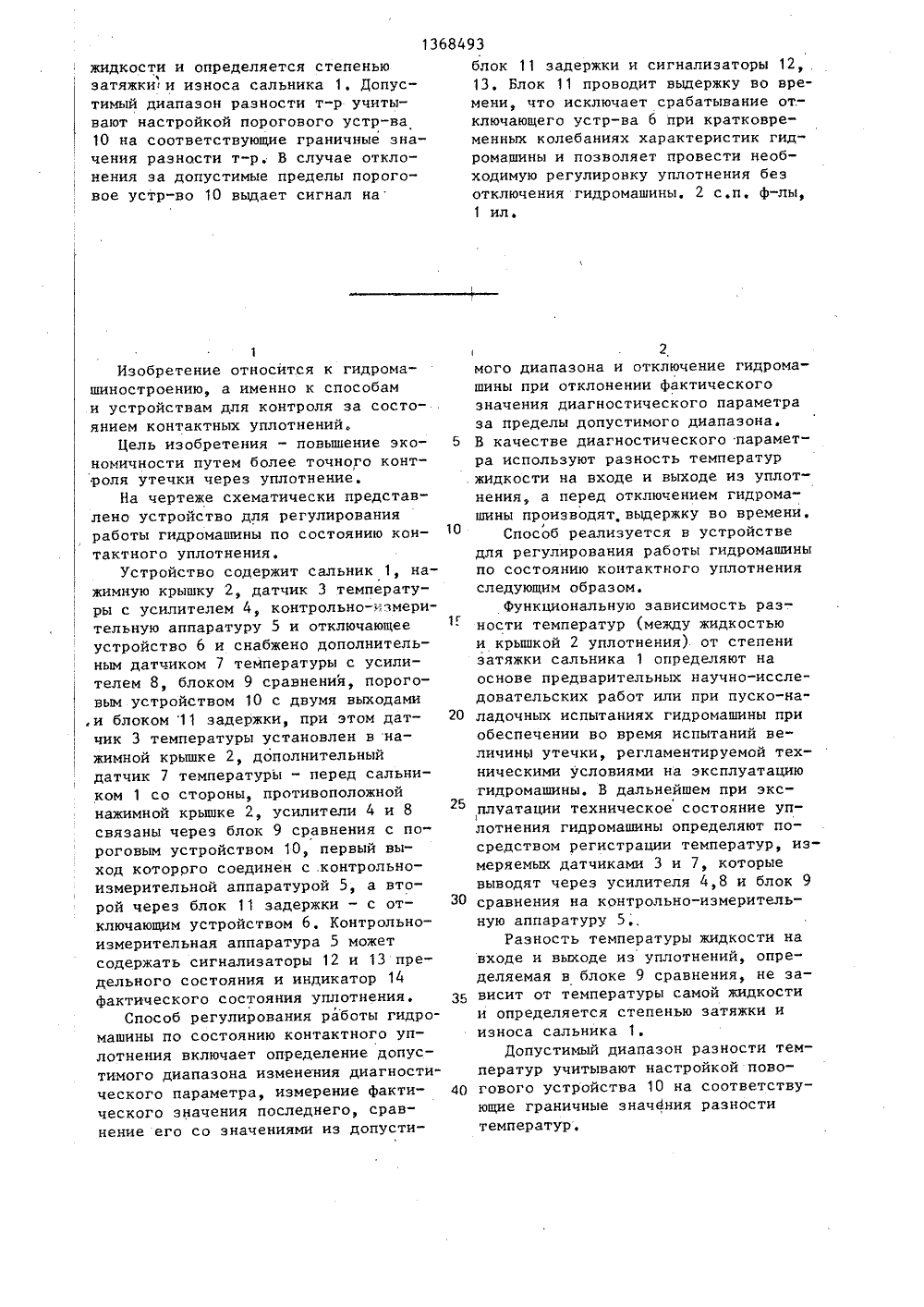

13684жидкости и определяется степеньюзатяжкии износа сальника 1. Допус тимый диапазон разности т-р учитывают настройкой порогового устр-ва 10 на соответствующие граничные значения разности т-р. В случае отклонения за допустимые пределы пороговое устр-во 10 выдает сигнал на 93блок 11 задержки и сигнализаторы 12,13. Блок 11 проводит выдержку во времени, что исключает срабатывание от. -ключающего устр-ва 6 при кратковременных колебаниях характеристик гидромашины и позволяет провести необходимую регулировку уплотнения безотключения гидромашины, 2 с.п, ф-лы,1 ил, 1Изобретение относится к гидромашиностроению, а именно к способами устройствам для контроля за состоянием контактных уплотнений.Цель изобретения - повышение экономичности путем более точного контроля утечки через уплотнение.На чертеже схематически представлено устройство для регулированияработы гидромашины по состоянию контактного уплотнения,Устройство содержит сальник 1, нажимную крышку 2, датчик 3 температуры с усилителем 4, контрольно-измерительную аппаратуру 5 и отключающееустройство 6 и снабжено дополнительным датчиком 7 температуры с усилителем 8, блоком 9 сравнения, пороговым устройством 10 с двумя выходами,и блоком 11 задержки, при этом датчик 3 температуры установлен в нажимной крышке 2, дополнительныйдатчик 7 температуры - перед сальником 1 со стороны, противоположнойнажимной крышке 2, усилители 4 и 8связаны через блок 9 сравнения с пороговым устройством 10, первый выход которрго соединен с,контрольноизмерительной аппаратурой 5, а второй через блок 11 задержки - с отключающим устройством 6, Контрольноизмерительная аппаратура 5 можетсодержать сигнализаторы 12 и 13 предельного состояния и индикатор 14фактического состояния уплотнения,Способ регулирования работы гидромашины по состоянию контактного уплотнения включает определение допустимого диапазона изменения диагностического параметра, измерение фактического значения последнего, сравнение его со значениями из допусти 2мого диапазона и отключение гидромашины при отклонении фактическогозначения диагностического параметраза пределы допустимого диапазона.5 В качестве диагностического параметра используют разность температуржидкости на входе и выходе из уплотнения, а перед отключением гидромашины производят, выдержку во времени,Способ реализуется в устройстведля регулирования работы гидромашиныпо состоянию контактного уплотненияследующим образом.функциональную зависимость разности температур (между жидкостьюи крышкой 2 уплотнения) от степенизатяжки сальника 1 определяют наоснове предварительных научно-исследовательских работ или при пуско-на 20 ладочных испытаниях гидромашины приобеспечении во время испытаний величинЫ утечки, регламентируемой техническими условиями на эксплуатациюгидромашины, В дальнейшем при эксплуатации техническое состояние уп 1лотнения гидромашины определяют посредством регистрации температур, измеряемых датчиками 3 и 7, которыевыводят через усилителя 4,8 и блок 9З 0 сравнения на контрольно-измерительную аппаратуру 5Разность температуры жидкости навходе и выходе из уплотнений, определяемая в блоке 9 сравнения, не зависит от температуры самой жидкостии определяется степенью затяжки иизноса сальника 1.Допустимый диапазон разности температур учитывают настройкой пово 40 гового устройства 10 на соответствующие граничные значения разноститемператур,. Тираж 574 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Щ;35, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 3 13684Расположение датчика 3 температуры в нажимной крышке 2, имеющей большую площадь контакта с жидкостью, протекаемой через уплотнение, позволяетболее точно определять темпера-, туру жидкости на выходе из уплотнения,В случае отклонения теВического состояния уплотнения за допустимые пределы пороговое устройство 10 вы О рабатывает сигнал на блок 11 задержки и сигналиэаторы 12 и 13. Блок 11 задержки производит выдержку во времени, что исключает срабатывание отключающего устройства 6 при крат ковременных колебаниях характеристик гидромашины и, кроме этого, позволяет провести необходимую регулировку . уплотнения (в случае мелких неисправностей) без отключения гидромашины 20 по показаниям сигнализаторов 12 и 13 и индикатора 14Формула изобретения1. Способ регулирования работы гидромашины по состоянию контактно го уплотнения, включающий определение допустимого диапазона изменения диагностического параметра, измерение фактического значения последнего, сравнение его со значениями из 30 допустимого диапазона и отключение гидромашины при отключении фактического значения диагностического параметра за пределы допустимого диа 934пазона, о т л и ч а ю щ и й с я тем, что, с целью повышения экономичности путем более точного контроля утечки через уплотнение, в качестве диагностического параметра используют разность температур жидкости на входе и выходе из уплотнения, а перед отключением гидромашины производят выдержку во времени.2, Устройство для регулирования работы гидромашины по состоянию контактного уплотнения, содержащее сальник, нажимную крышку, датчик температуры с усилителем, контрольно-измерительную аппаратуру и отключающее устройство, о т л и ч а ю щ е е с я тем, что, с целью повышения экономичности путем более точного контроля утечки через уплотнение, устройство снабжено дополнительным датчиком температуры с усилителем, блоком сравнения, пороговым устройством с двумя выходами и блоком задержки, при этом датчик температуры установлен в нажимной крышке дополнительный датчик температуры - перед сальником со стороны, противоположной нажимной крышке, усилители связаны через блок сравнения с пороговым устройством, первый выход которого соединен с контрольно-измерительной аппаратурой, а второй через блок задержки - с отключающим устройством.
