Репликатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

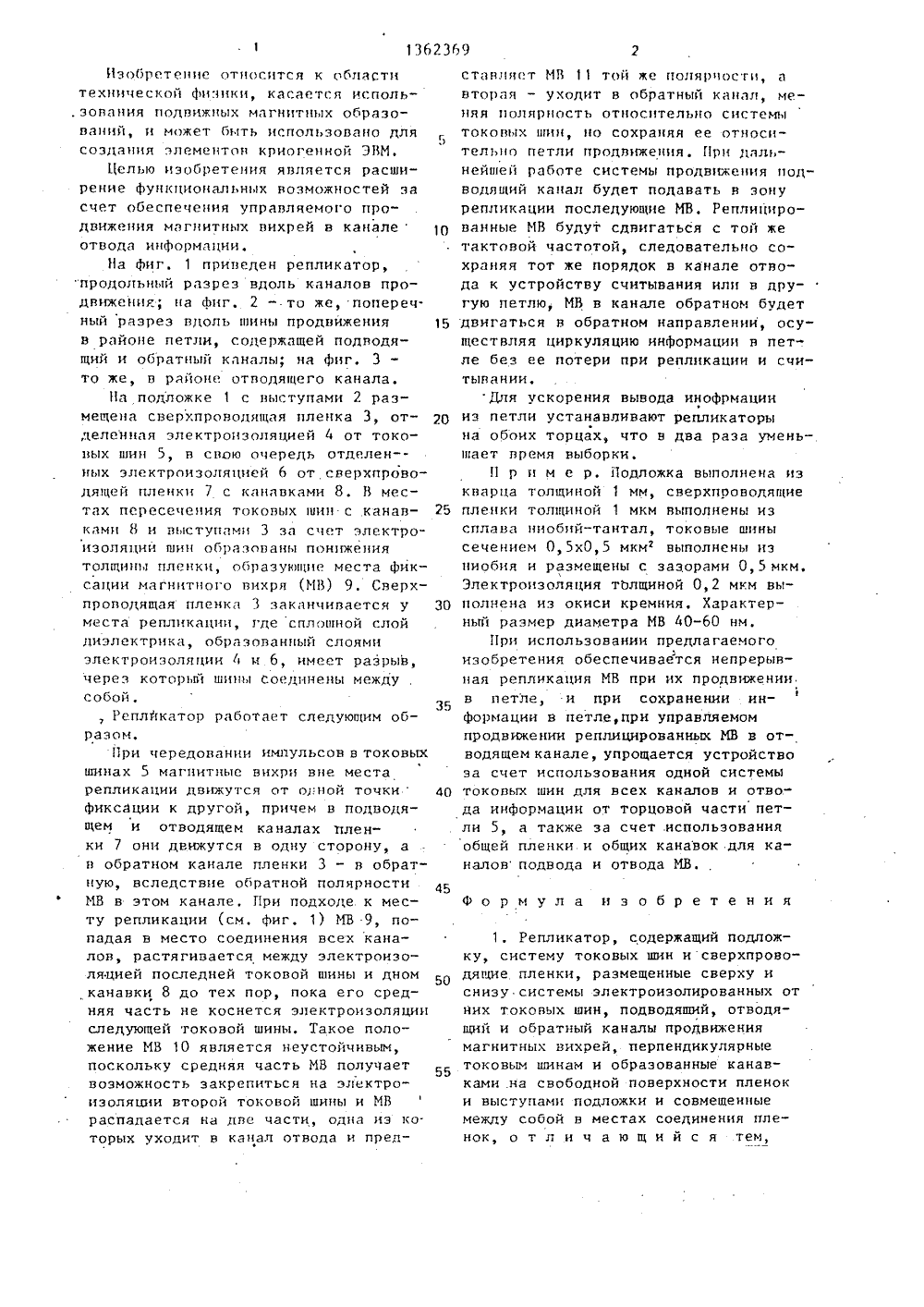

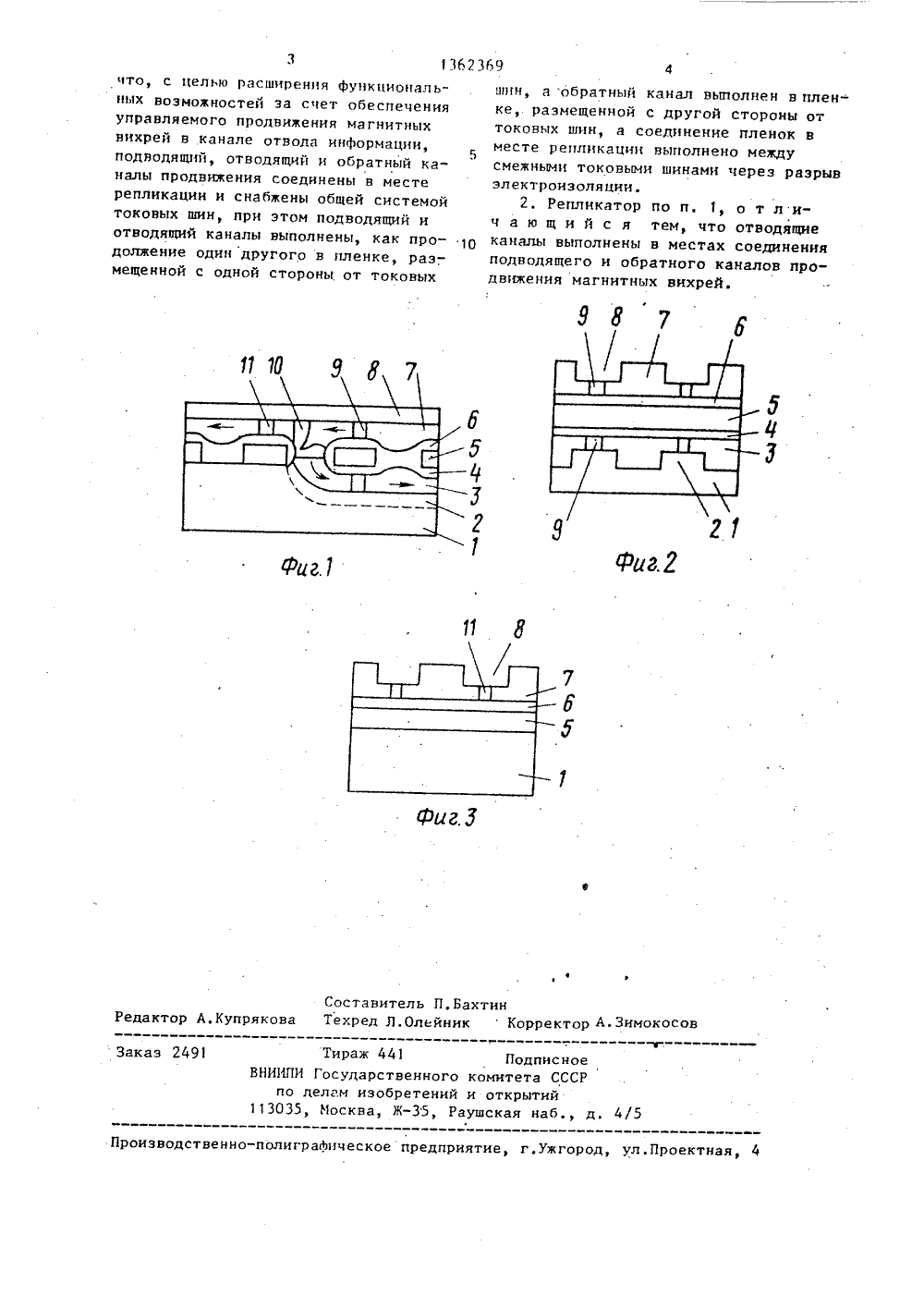

10 15 50 55 Изобретение отцосцтся к областитехнической фи:цки, касается исполь,зования подвижных магнитных образований, и может быть цспольэовдцо длясоэддция элементов криогенной ЭВМ,Целью изобретения является расширение функциональных возможностей эасчет обеспечеция управляемого продвижения мдгцитцых вихрей в кацапеотвода информации,Па фиг, 1 приведен репликдтор,продольный разрез вдоль каналов продвижея; на фиг. 2 - то же, попереч.ный разрез вдоль шины продвиженияв районе петли, содержащей подводящий и обратный кдндлы; на фиг. 3то же, в районе отводящего канала.Па подложке 1 с выступами 2 размещена сверхпроводящдя пленка 3, отделенная электроиэоляцией 4 от токовых шиц 5, в свою очередь отделен ных электроизоляцией 6 от сверхпроводящей плецки 7 с кдцдвкдми 8. В местдх пересечения токовых шиц с канавками 8 и выступами 3 зд счет электроизоляции шиц образованы понжециятолщины пленки, обраэуке места фиксации магнитного вихря (МВ) 9. Сверхпроцодящдя пленка 3 заканчивается уместа репликдциц, где сплоиной слойдиэлектрика, образованный слоямиэлектроиэоляции6, имеет разрыв,через который шины Соединены междусобой,, Реплйкдтор работает следующим образом.При чередовании импульсов в токовыхшинах 5 магнитные вихри вце местарепликаии движутся от одной точкификсации к другой, причем в подводящем и отводящем каналах пленки 7 они движутся в одну сторону, ав обратном канале пленки 3 - в обратную, вследствие обратной полярностиИВ в этом канале. Гри подходе к месту репликации (см. фиг, 1) МВ 9, попадая в место соединения всех каналов, растягивается между электроизоляцией последней токовой вины и дномканавки 8 до тех пор, пока его средняя часть не коснется электроизоляцииследующей токовой шины. Такое положение МВ 10 является неустойчивым,поскольку средняя часть ИВ получаетвоэможность закрепиться на электроизоляции второй токовой шины и МВраспадается на две части, одна иэ ко.торых уходит в кацап отвода и пред 20 25 30 35 40 стднцет МВ 11 той же полярности, двторая - уходит в обратный кдцдл, меняя полярность отцосцтельцо системтоковых пиц, цо сохраняя ее относительно петли продвижения. Прц дальнейшей работе системы продвжеция подводящий канал будет подавать в зонурепликдции последующие МВ. Реплицированные МВ будут сдвигаться с той жетактовой частотой, следовательно сохраняя тот же порядок в канале отвода к устройству считывания или в другую петлю, МВ в канале обратном будетдвигаться в обратном направлении, осуществляя циркуляцию информации н пет-.ле без ее потери при репликации и считывднии,Для ускорения вывода инофрмациииэ петли устанавливают репликаторыца обоих торцах, что в два раза уменьшает время выборки.П р и м е р, Подложка выполнена иэкварца толщиной 1 мм, сверхпроводящиепленки толщиной 1 мкм выполнены изсплавд ниобий-тантал, токовые шинысечением 0,5 х 0,5 мкм выполнены иэциобия и размещены с зазорами 0,5 мкм.Электроизоляция толщиной 0,2 мкм выполнена из окиси кремния, Характерный размер диаметра МВ 40-60 нм,При использовании предлагаемогоизобретения обеспечивается непрерывцая репликация МВ при нх продвижении.в петле, и при сохранении информации в петле,при управляемомпродвижении реплицированных МВ в отводящем канале, упрощается устройствоэа счет использования одной системытоковых шин для всех каналов и отвода информации от торцовой части петли 5, а также за счет .использованияобщей пленки и общих канавок для каналов подвода и отвода ИВ. Формула изобретения 1, Репликатор, содержащий подложку, систему токовых шин и сверхпроводящие пленки, размещенные сверху и снизу системы электроизолированных от них токовых шин, подводящий, отводящий и обратный каналы продвижения магнитных вихрей, перпендикулярные токовым шинам и образованные канавками .на свободной поверхности пленок и выступами подложки и совмещенные между собой в местах соединения пленок, о т л и ч а ю щ н й с я тем,
СмотретьЗаявка
4061249, 27.03.1986
ДОНЕЦКИЙ ФИЗИКО-ТЕХНИЧЕСКИЙ ИНСТИТУТ АН УССР
ГРИШИН А. М, ПЕРМЯКОВ В. В
МПК / Метки
МПК: H01L 39/16
Метки: репликатор
Опубликовано: 30.07.1990
