Устройство для изготовления решетчатого заполнителя пустотелых щитов

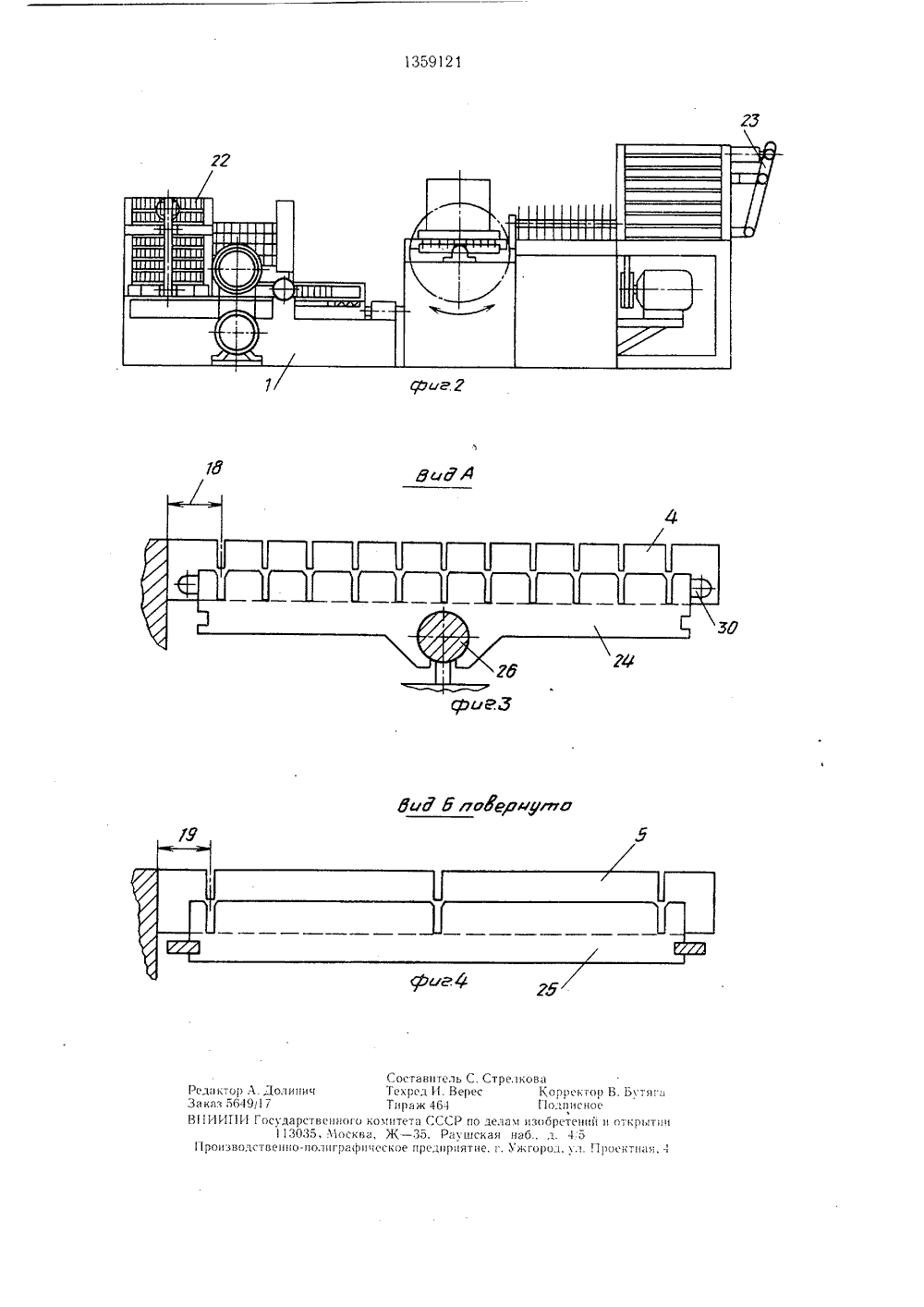

СОЮЗ СОВЕТСНИСОЦИАЛИСТИЧЕСКРЕСПУБЛИК 2 19) (11) В 27 О 1/06 эзар."РОПИСАНИЕ ИЗОБРЕТЕНИ А ВТОРОКОМУ СВИДЕТЕЛЬСТВУ ическое бюро ынк СССР979.ССР980.ИЗГОТОВЛПОЛНИТЕ к деревооби. Цель изобж ности устзаполнителя.ы 2 и 3 с 23, узел за и 8 образог 5 т ГОСУДАРСТВЕННЫИ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(54) УСТРОЙСТВО ДЛЯНИ Я РЕШЕТЧАТОГО ЗАПУСТОТЕЛЪХ ЩИТОВ(57) Изобретение относитсярабатыва юшей п ром ышленносретения - повышение надройства и качества сборкиУстройство включает магазиподдонами 22 и толкателямипрессовки 11, механизмы 7 вания пропилов в эгемента 4 и 5 заполнителя 6 и механизмы поич 12 и 13 в узел запрессовки 11 с прспособленпями поштучной выдачи 14 и 5. Устроиство снабжено узлами 16 и 17 создания баз соединяемык элементов 4 и 5 .1 сазлы подачи 12 и 13 вьполнены в виде полу- матриц 24 и 25 с пазами. По.уать- ца 24 выполнена поворотной вокруг продольной оси 26. Перед узлом запрессовки 11 установлены контрольные щупы 3. Пакеты элементов 4 и 5 подаот из магазинов 2 и 3 кеазлам 7 и 8 образования пропилов. Затем поштучно выдают элементы 4 и 5 в соответствуюшие им полуматрицы 24 и 25 еазмов подачи 12 и 13 Поворачивают полу- матрицу 24 вокруг оси 26 на 180. Контрольными щупами 31 проверяют ориентацию пазов элементов 4 и 5 направляют их на запрессовку. Готовый заполнитель перемешают в пакетировцик 32. 4 ил.5 1 О 15 20 25 Формула изобретения 30 35 40 45 50 Изобретение относится к деревообрабатывающей промышленности в частности к производству пустотелых щитов.Цель изобретения - повышение надежности конструкции и повышение качества сборки заполнителя,На фиг. 1 изображена схема устройства для изготовления решетчатого заполнителя пустотелых щитов, вид сверху; на фиг. 2 - то же, вид сбоку; на фиг. 3 - то же, вид А на фиг. 1; на фиг. 4 то же, вид Б на фиг. 1.Устройство для изготовления решетчатого заполнителя пустотелых щитов включает станину 1, на которой смонтированы магазины 2 и 3 для элементов 4 и 5, заполнителя 6, механизмы 7, 8 образования пропилов с пильными валами 9 и 10, узел 11 запрессовки и механизмы 12 и 13 подачи соответственно элементов 4 и 5 в узел 11 запрессовки с приспособлениями 14 и 15 поштучной выдачи.Устройство снабжено узлами 16 и 17 создания баз 18 и 19, соединяемых элементов 4 и 5 в виде установленных с левой стороны каждого из пильных валов 9 и 10 торцовх пил 20 и 21. Магазины 2 и 3 снабжены поддонами 22 для элементов 4 и 5 и толкателями 23 для поддонов 22, причем механизмы 12 и 13 подачи выполнены в виде подвижных в горизонтальных плоскостях полуматриц 24 и 25 с пазами, одна 24 из которых выполнена с возможностью поворота вдоль ее продольной оси 26.Приспособления 14 и 15 поштучной выдачи выполнены в виде горизонтальных пневмоцилиндров 27 и 28 с установленными на их штоках отсекателями 29. На поворотной матрице 24 смонтированы фиксаторы 30 для элементов 4.Перед узлом 11 запрессовки со стороны каждого из механизмов 12 и 13 подачи установлены контрольные щупы 31. В конце устройства установлен пакетировщик 32, а в приспособлениях 12 и 13 поштучной выдачи смонтированы поджимные пневмоцилиндры 33.Устройство работает следующим образом,В магазины 2 и 3 закладывают поддоны 2 с пакетами 4 и 5 элементов. Пакеты при помощи толкателей 23 подают в зоны механизмов 7 и 8 образования пропилов, а поддоны 22 при этом выводят наружу. В механизмах 7 и 8 пропилов и в элементах 4 и 5 движущихся поступательно выполняют соединительные пазы, при этом производят торцовыми пилами 20 и 21 образование баз 18 и 19 в каждой из двух элементов 4 и 5. Из пакета поштучно производят отбор каждого элемента при помощи горизонтальных пневмоцилиндров 27 и 28. Пневмоцилиндрами 33 при этом поджимают пакеты, Элементами 4 и 5 производят набор полуматриц 24 и 25, при этом в полуматрице 24 элементы дополнительно удерживаются фиксаторами 30. Затем выполняют движениеполуматриц 24 и 25 к узлу 11 запрессовки, при этом щупы 31 осуществляют контроль пространственного положения пазов в элементах 4 и 5, что фиксируется конечными выключателями (не показано). Полуматрицу 24 при движении поворачивают вокруг продольной оси 26 на угол, равный 180. Решетчатый заполнитель 6 заспрессовывают в матрице, образованной двумя полуматрицами 24 и 25. При возврате полуматрицы 24 в исходное положение, решетчатый заполнитель 6 удерживается захватами полуматрицы 25, транспортируется в исходное положение полуматрицы 25 и выталкивается в упоры пакети ров щи ка 32.Изобретение позволит повысить качество сборки решетчатого заполнителя и надежность работы устройства. Устройство для изготовления решетчатого заполнителя пустотелых щитов, включающее станину со смонтированными на ней магазинами для элементов заполнителя, механизмы образования пропилов, имеющие пильные валы, узел запрессовки и механизмы подачи элементов в узел за прессовки с приспособлениями поштучной выдачи, отличающееся тем, что, с целью повышения надежности конструкции и качества сборки заполнителя, устройство снабжено узлами создания баз соединяемых элементов, выполненными в виде установленных с левой стороны каждого из пильных валов торцовых пил, а магазины снабжены поддонами для элементов и толкателями для поддонов, причем механизмы подачи выполнены в виде подвижных в горизонтальных плоскостях полуматриц с пазами, одна из которых выполнена с возможностью поворота вокруг ее продольной оси, приспособления поштучной выдачи выполнены в виде горизонтальных пневмоцилиндров с установленными на их штоках отсекателями, при этом на поворотной матрице смонтированы фиксаторы для элементов, а перед узлом запрессовки со стороны каждого из механизмов подачи смонтированы контрольные щупы.)скта 5 Рслактор Л. ДолининЗа каз 5649117В 1 ИИГИ Государственного к113035, Л 10 скваПроизволственно-попиграфи Вид Ю оа 8 ериута Составитель С. СтрелковаТсхрсл И. Верес КорректорТираж 464 Полписноеитета ГССР по лелаги изобретенийЖ - 35, Рашская наб., л. 4 5ское прслириятие, г. Ужгорол, л.1
