Стереодекодер

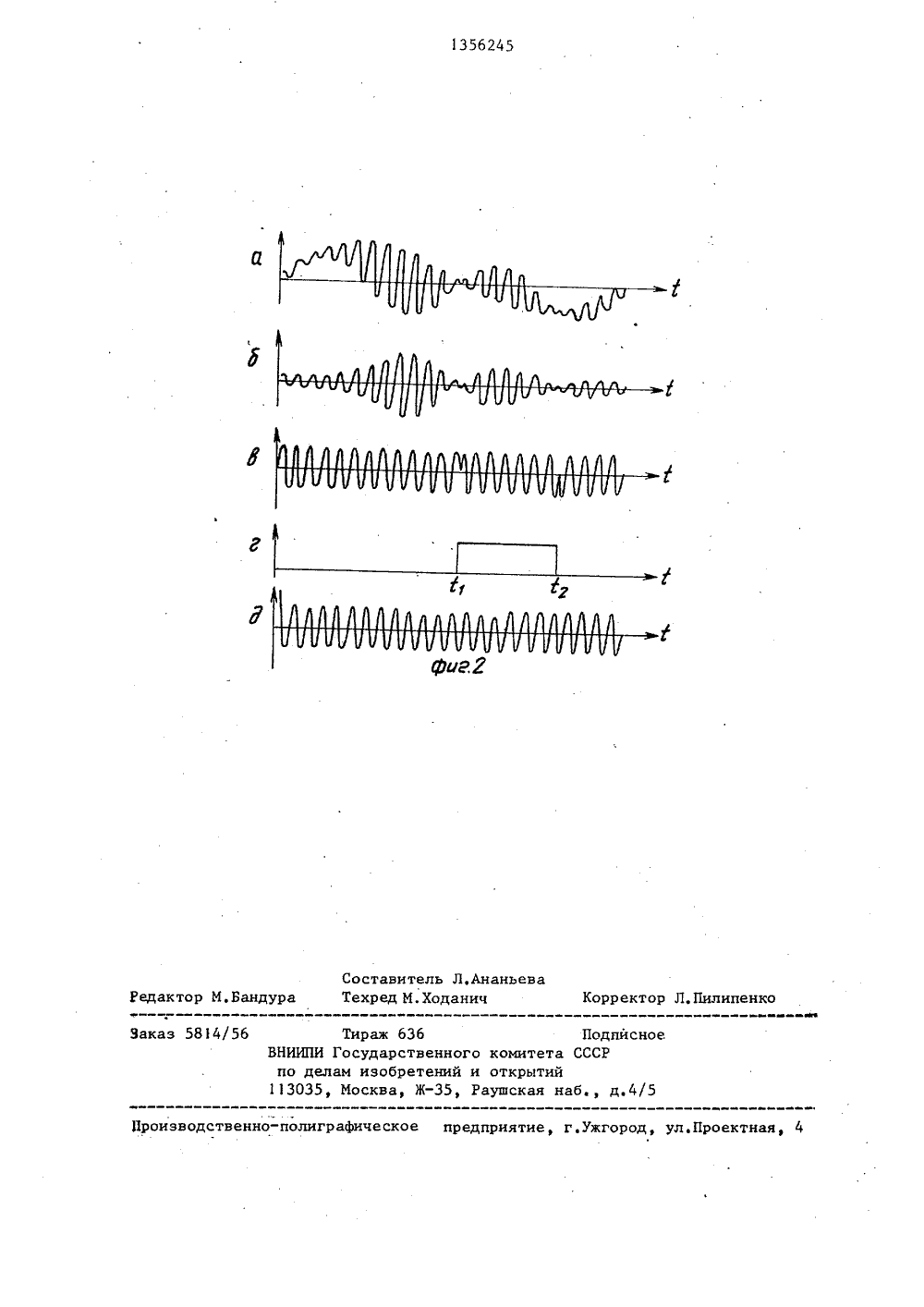

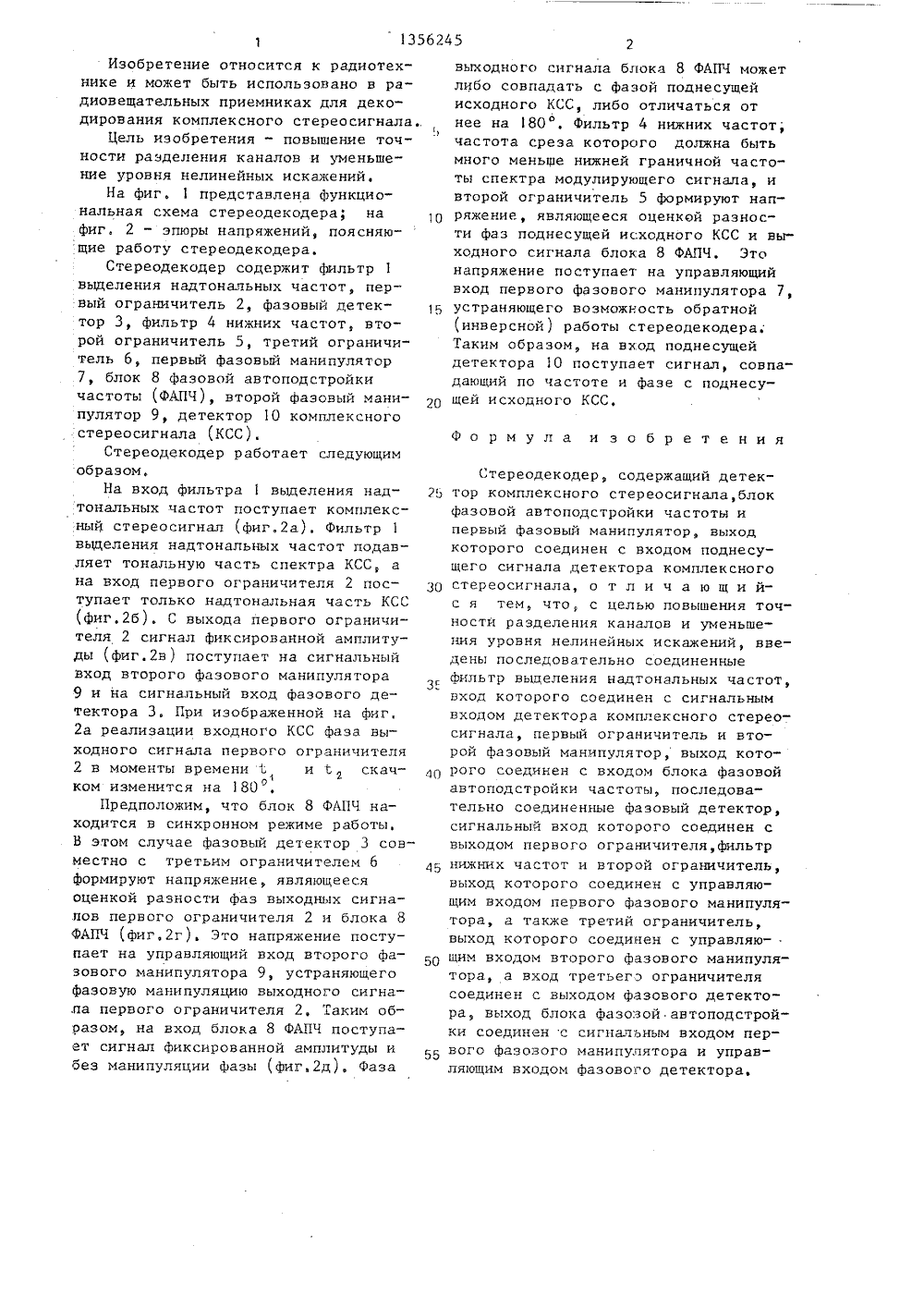

(51)4 Н 04 Н 50 ПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Московский авиационный институт им, Серго Орджоникидзе(57) Изобретение относится к радиотехнике. Цель изобретения - повьппение точности разделения каналов иуменьшение уровня нелинейных искажений, Стереодекодер содержит фазовыйманипулятор 7, блок 8 фазовой автоподстройки частоты, детектор О комплексного стереосигнала. Для достижения цели введены последовательно соединенные фильтр выделения надтональных частот 1, ограничитель 2 и фазовый манипулятор 9, последовательносоединенные фазовый детектор З,фильтрнижних частот 4 и ограничитель 5, атакже ограничитель 6, 2 ил,10 15 20 Изобретение относится к радиотехнике и может быть использовано в радиовещательных приемниках для декодирования комплексного стереосигналаЦель изобретения - повышение точности разделения каналов и уменьшение уровня нелинейных искажений.На фиг, 1 представлена функциональная схема стереодекодера; нафиг, 2 - эпюры напряжений, поясняющие работу стереодекодера.Стереодекодер содержит фильтр 1выделения надтональных частот, первый ограничитель 2, фазовый детектор 3, фильтр 4 нижних частот, второй ограничитель 5, третий ограничитель 6, первый фазовый манипулятор7, блок 8 фазовой автоподстройкичастоты (ФАПЧ), второй фазовый манипулятор 9, детектор 10 комплексногостереосигнала (КСС),Стереодекодер работает следующимобразом,На вход фильтра 1 выделения надтональных частот поступает комплексный стереосигнал (фиг,2 а). фильтр 1выделения надтональных частот подавляет тональную часть спектра КСС, ана вход первого ограничителя 2 поступает только надтональная часть КСС(фиг,2 б). С выхода первого ограничителя 2 сигнал фиксированной амплитуды (фиг.2 в) поступает на сигнальныйвход второго фазового манипулятора9 и на сигнальный вход фазового детектора 3, При изображенной на фиг.2 а реализации входного КСС фаза выходного сигнала первого ограничителя 2 в моменты времени 1 искачр 12ком изменится на 180Предположим, что блок 8 ФАПЧ находится в синхронном режиме работы, В этом случае фазовый детектор 3 совместно с третьим ограничителем 6 формируют напряжение, являющееся оценкой разности фаз выходных сигна.лов первого ограничителя 2 и блока 8 ФАПЧ (фиг,2 г). Это напряжение поступает на управляющий вход второго фазового манипулятора 9, устраняющего фаэовую манипуляцию выходного сигна,ла первого ограничителя 2, Таким образом, на вход блока 8 ФАПЧ поступает сигнал фиксированной амплитуды и без манипуляции фазы (фиг,2 д). Фаза30 3 (10 45 50 55 выходного сигнала блока 8 ФАПЧ можетлибо совпадать с фазой поднесущейисходного КСС, либо отличаться отнее на 180, фильтр 4 нижних частот;частота среза которого должна бытьмного меньще нижней граничной частоты спектра модулирующего сигнала, ивторой ограничитель 5 формируют напряжение, являющееся оценкой разности фаз поднесущей исходного КСС и выходного сигнала блока 8 ФАПЧ. Этонапряжение поступает на управляющийвход первого фазового манипулятора 7,устраняющего возможность обратной(инверсной ) работы стереодекодера.Таким образом, на вход поднесущейдетектора 10 поступает сигнал, совпадающий по частоте и фазе с поднесущей исходного КСС Формула изобретения Стереодекодер, содержащий детектор комплексного стереосигнала,блок фазовой автоподстройки частоты и первый фазовый манипулятор, выход которого соединен с входом поднесу- щего сигнала детектора комплексного стереосигнала, о т л и ч а ю щ и йс я тем, что, с целью повышения точности разделения каналов и уменьшения уровня нелинейных искажений, введены последовательно соединенные фильтр выделения надтональных частот, вход которого соединен с сигнальным входом детектора комплексного стерео- сигнала, первый ограничитель и второй фазовый манипулятор, выход которого соединен с входом блока фаэовой автоподстройки частоты, последовательно соединенные фазовый детектор, сигнальный вход которого соединен с выходом первого ограничителя, фильтр нижних частот и второй ограничитель, выход которого соединен с управляющим входом первого фазового манипулятора, а также третий ограничитель, выход которого соединен с управляющим входом второго фазового манипулятора, а вход третьего ограничителя соединен с выходом фазового детектора, выход блока фазозой автоподстройки соединен с сигнальным входом первого фазового манипулятора и управляющим входом фазового детектора.1356245 Составитель Л.АнаньеваТехред М.Ходанич Пилипенко Коррект едактор М.Бандур Заказ 581 ное.4/5 оизводственно-полиграфическое предприятие, г.ужгород, у . рл.П оектная НИИПИпо дел13035 Тираж 636 Под осударственного комитета СССР м изобретений и открытий Москва, Ж, Раушская наб.,
