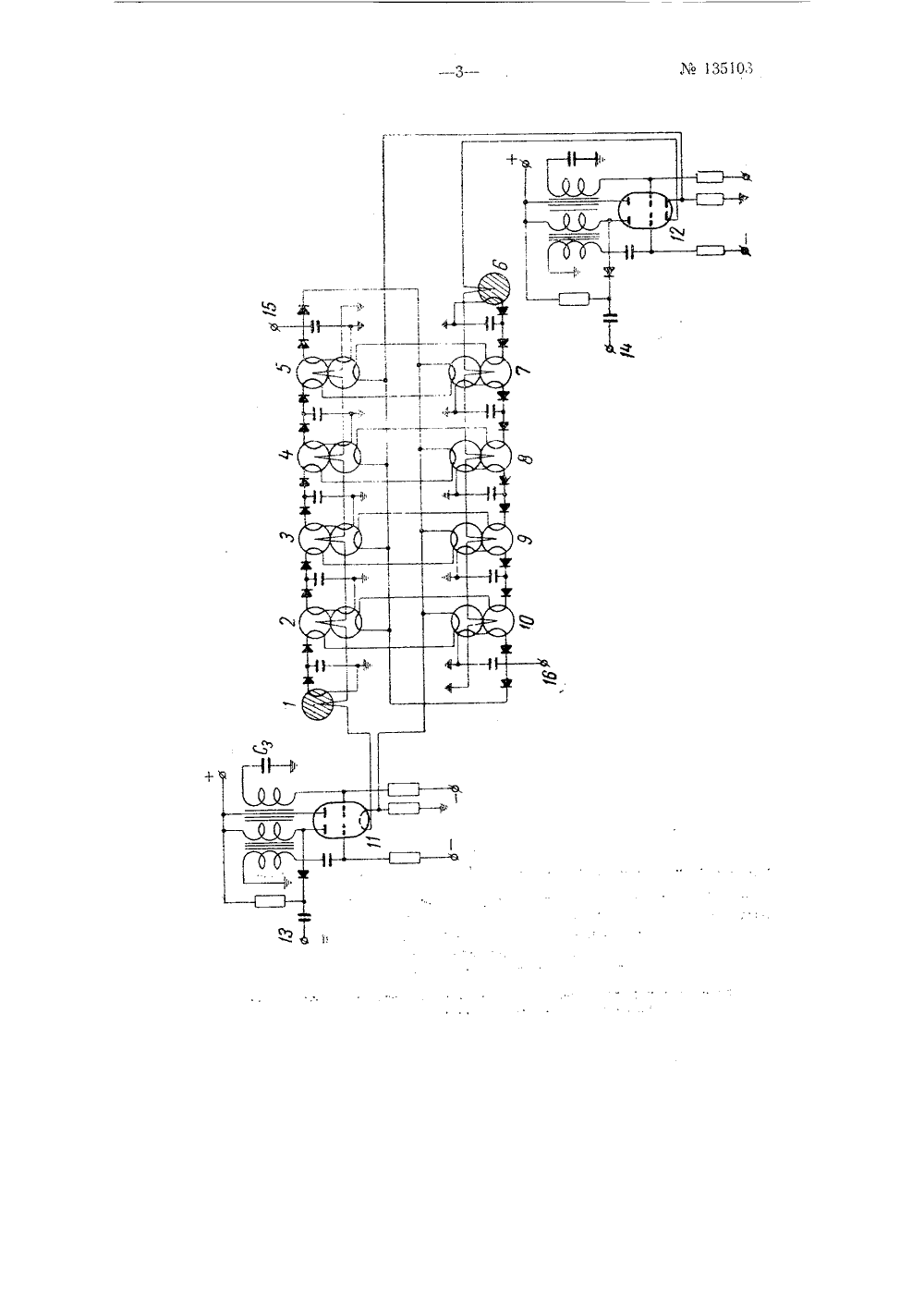

Устройство для накопления знака расхождения фазы

Номер патента: 279200

Опубликовано: 01.01.1970

Автор: Галанский

МПК: G06J 3/00

Метки: импульсов, фазу, числа

...относительно выхода И, и появится сдвиг го фазе. Схема преобразования выполнена так, что при положительном знаке сдвига фазы частота сигнал:в с выхода 12 будет больше частоты выхода 13, а при отрицательном знаке - меньше. Это достигается логической схемой на входе счетчика 3, которая или суммирует импульсы с источника 11 и импульсы с источника 1 опорных сигналов при положительном знаке сдвига, или не пгопускает, т. е. вычитает импульсы с источника 1 при поступлении управляющих импульсов при отрицательном аяаке сдвига. Счетчики 2 и 3 имеют одинаковый коэффициент деления.Правильность сдвига фазы определяется контрольным устройстзом, принцип действия которого основан на сравнении фаз последовательности импульсов опорного и рабочего...

Номер патента: 1490701

Опубликовано: 30.06.1989

Автор: Дружинин

МПК: H03D 13/00

Метки: импульсов, селектор, фазе

...входнымсопротивлением (например, цепь управления МОП-транзистора последующегологического элемента). Элемент 9связи может быгь выполнен в виде ре-. 50зистора или иного элемента, имеющего активный характер,Селектор работает следующим образом,При поступлении на входы 10 и 11импульсных сигналов, которые частично совпадают друг с другом во времени,опережающим может бьгть любой из указанных импульсных сигналов, Если опережают импульсный сигнал на входе 10 то в момент его поступления под напряжением оказываются элемент 5 нагрузки и вход ключа 2, который открывается и шунтирует элемент 6, а также вход управляемого ключа 1, что предотвращает отпирание последнего, После поступления на вход 11 импульсного сигнала состояние управляемых ключей...

Номер патента: 170212

Опубликовано: 01.01.1965

Авторы: Вишневский, Институт, Ков, Койфман, Сигорский, Ситников

МПК: G06F 7/50

Метки: 170212

...импульсов состоитиз триггера 12 и трехвходовой схемы совпадения И И, На вход 14 триггера поступают импульсы с фазой второго слагаемого, а на вход 15 триггера - опорная последовательность импульсов. Таким образом, на входе 16 схемы совпадения 13 И, присоединенном к выходу 17 триггера 12, цифра представляется длительностью импульсов. На вход 18 схемы 13 И подается последовательность импульсов, сдвинутых на половину периода высокого такта относительно опорного. На вход 19 схемы 18 И подается стробирующий импульс, разрешающий сложение и действующий в течение одного периода опорных импульсов.Процесс суммирования происходит в фазоимпульсной ячейке 1, Пусть в ячейке записано число А (0(А-(9). Прибавим число В. Если А+В(10, то в течение...

Номер патента: 1137557

Опубликовано: 30.01.1985

Авторы: Грузов, Дмитриев, Клещин, Ощепков, Тихановский

МПК: H02M 5/22

Метки: циклоконвертором

...опре деляют равным сумме укаэанных интервалов дискретности в интервале дискретности импульсной последовательнос" ти для управления частотой циклоконвертора. Согласно изобретению уст- .40 ройство для управления циклоконвертором снабжено блоком измерения интервалов дискретности, содержащим первый и второй элементы И и 35 - триггер, и распределителем импульсов по вентилям, содержащим в каждом из шести каналов три элемента И и три элемента ИЛИ, причем один вход первого элемента И блока измерения интервалов дискретности соединен с вы" 50 ходом генератора тактовых импульсов, другой ее вход связан с первым выхо" дом 35 "триггера, выход соединен со счетным входом управляемого кодом делителя частоты, выход делителя час тоты связан с 5...

Номер патента: 1307578

Опубликовано: 30.04.1987

Авторы: Гришанов, Кочнев, Шароватов

МПК: H03K 19/16

Метки: вебба, выполнения, функции

...1, вторые отрицательный суммирующий25 и положительный вычитающий входы которого соединены с шиной 5. Шины 3 и 6 соединены соответственно с положительным суммирующим входом и выходом элемента 2, первый, второй отрицательные вычитающие и положительный вычитающий входы которого соединены с выходом элемента 1, третий, четвертый отрицательные суммирующие входы которого соединены соответственно с шинами 4 и 5. 35Устройство для выполнения функции "Вебба" выполнено на двух ферритовых логических элементах, каждый из которых выполняет троичные операции, описываемые табл,1. - 40 Система тактового питания. устройства - трехфазная. Тактовым импульсом первой фазы поступают положительные и отрицательные импульсы на шины 4 и 5, а также поступают...
