Зубчатая муфта
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

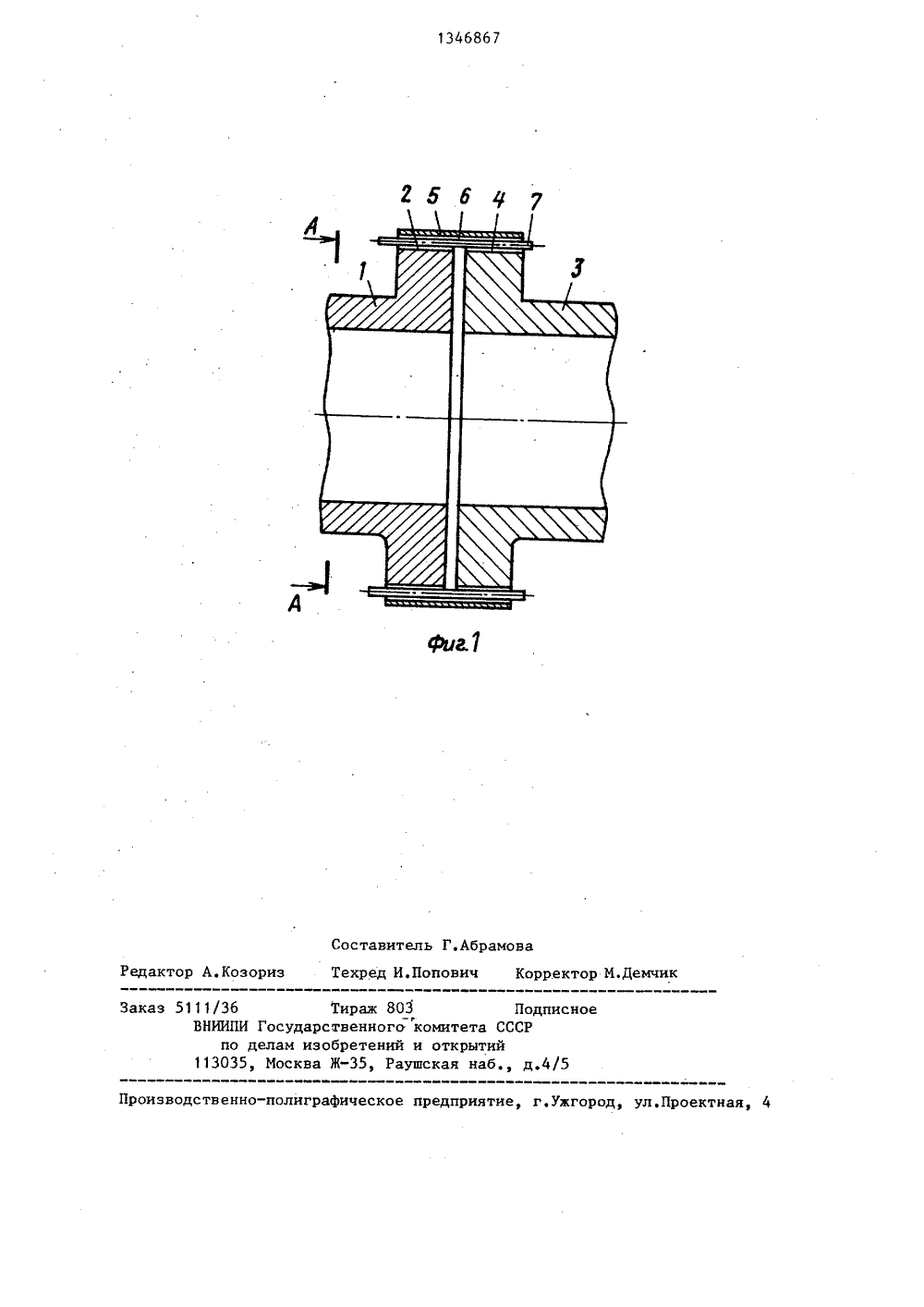

(088.8 свидет Р 16 0 ьство ССС 18, 1982 ТА зобретение от ию и предназн ится к маши но ед тро ния валов машин и механизмо ящих моме свободно является о хо в А ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИ Н АВТОРСКОМУ(21) 4022083/2 (22) 07.0286 (46) 23. 10.87 (72) Е.И.Мишин (53) 621.825.5 (56) Авторское У 1164480, кл (54) ЗУБЧАТАЯ передачи больших кру минимальной величино да. Целью изобретени шение надежности. Муфта состоит изведущей и ведомой полумуфт с зубчатыми венцами и охватывающего их упругго кольца 5 с внутренним зубчатымвенцом, находящимся в зацеплении свенцом полумуфт. Между зубьями кольца5 и полумуфтами размещены с натягомролики 7, установленные по окружности группами, равноудаленными одна отдругой. 1 ри этом обеспечивается беззазорное сцепление зубчатых венцовкак в зонах укладки групп роликов,так и между ними, а также возможностьрегулировки плотности зацепления эасчет изменения количества роликов 7,2 ил,1 13468Изобретение относится к машиностроению и предназначено для использования во всех отраслях народногохозяйства для соединения валов машин,приборов и механизмов, где предъявляются повышенные требования для передачи больших крутящих моментов с минимальной величиной свободного хода,в частности в высокоточных приводах 10наведения радиотелескопов.Цель изобретения - повышение надежности и нагрузочной способностимуфты.На фиг.1 показана зубчатая муфта, 15разрез; на фиг.2 - сечение А-А нафиГ 1Муфта состоит из ведущей полумуфты 1 с жестким наружным зубчатымвенцом 2 и ведомой полумуфты 3 с 20жестким наружным зубчатым венцом 4,Полумуфты 1 и 3 охватывает обойма,выполненная в виде упругого кольца5 с внутренним зубчатым венцом 6,находящимся в зацеплении с наружными 25венцами 2 и 4 ведомой и ведущей полумуфт.Между зубчатыми венцами упругогокольца 5 и ведомой 3 и ведущей 1полумуфт, между зубьями, вставлены 30с натягом ролики 7, расположенные поокружности группами, равноудаленнымиодна от другой,Муфта работает следующим образом,При установке роликов 7 междУ зубьями зубчатых венцов, кольца 5 и полумуфт 1 и 3 происходит радиальнаядеформация упругого кольца 5, прикоторой зубчатый венец 6 сцепляетсяс зубчатыми венцами 2 и 4 полумуфт 401 и 3, Может быть уложена одна группа роликов, две или большее количество групп роликов,равноудаленных однаот другой. Количество групп роликов,а также количество роликов в группеопределяется конструктивно и зависитот необходимой плотности зацепленияобоймы с полумуфтами и передаваемогокрутящего момента,При передаче вращения от ведущей полумуфты к ведомой обеспечивается беэзазорное сцепление зубчатых венцов как взонах укладки групп роликов, так и вперпендикулярной им плоскости фиг.2)под действием сил упругости, возникающих при растяжении упругого кольца 5.Наличие роликов обеспечивает дополнительное зацепление зубьев, что.позволяет передавать большие крутящиемоменты, а также дает возможностьпроизводить регулировку плотностизацепления за счет изменения количества роликов.Формула изобретенияЗубчатая муфта, содержащая соосные ведущую и ведомую полумуфты с наружными зубчатыми венцами, охватывающую их обойму в виде упругого кольца с зубчатым венцом на внутренней поверхности и средство для исключения свободного хода, о т л и - ч а ю щ а я с я тем, что, с целью повышения надежности и нагрузочной способности, средство для исключения свободного хода выполнено в виде роликов, установленных с натягом между зубьями полумуфт и обоймы группами, равноудаленными одна от другой, при этом длина роликов по меньшей мере равна ширине обоймы.Тираж 803Государственного коелам изобретений иМосква Ж, Раушс Подписмитета СССРткрытийая наб., д.4/5
СмотретьЗаявка
4022083, 07.02.1986
ПРЕДПРИЯТИЕ ПЯ Р-6896
МИШИН ЕВГЕНИЙ ИВАНОВИЧ, СОКОЛОВ ВАЛЕРИЙ ГЕОРГИЕВИЧ
МПК / Метки
МПК: F16D 3/18
Опубликовано: 23.10.1987
