Устройство демодулирования фазоманипулированных сигналов

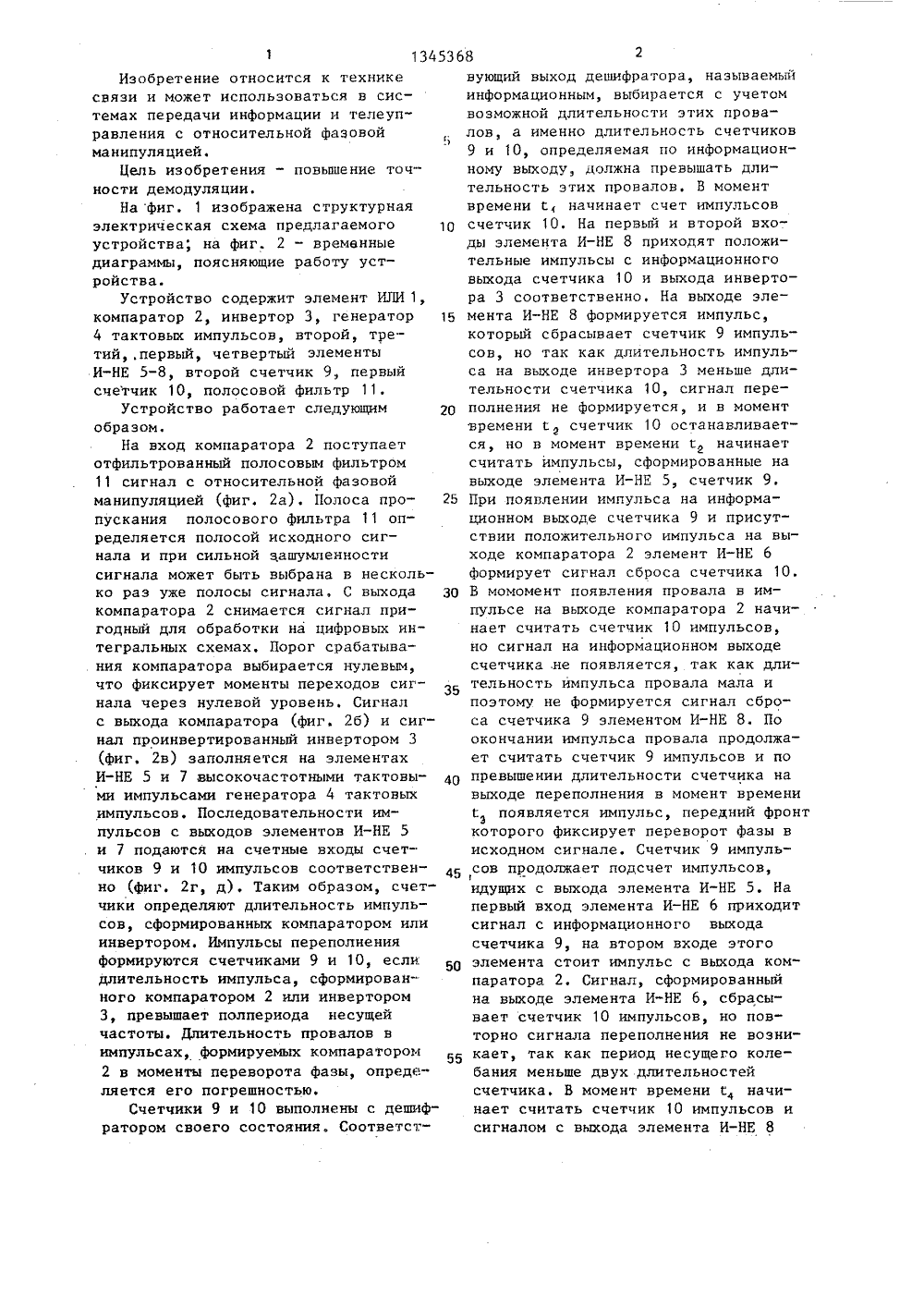

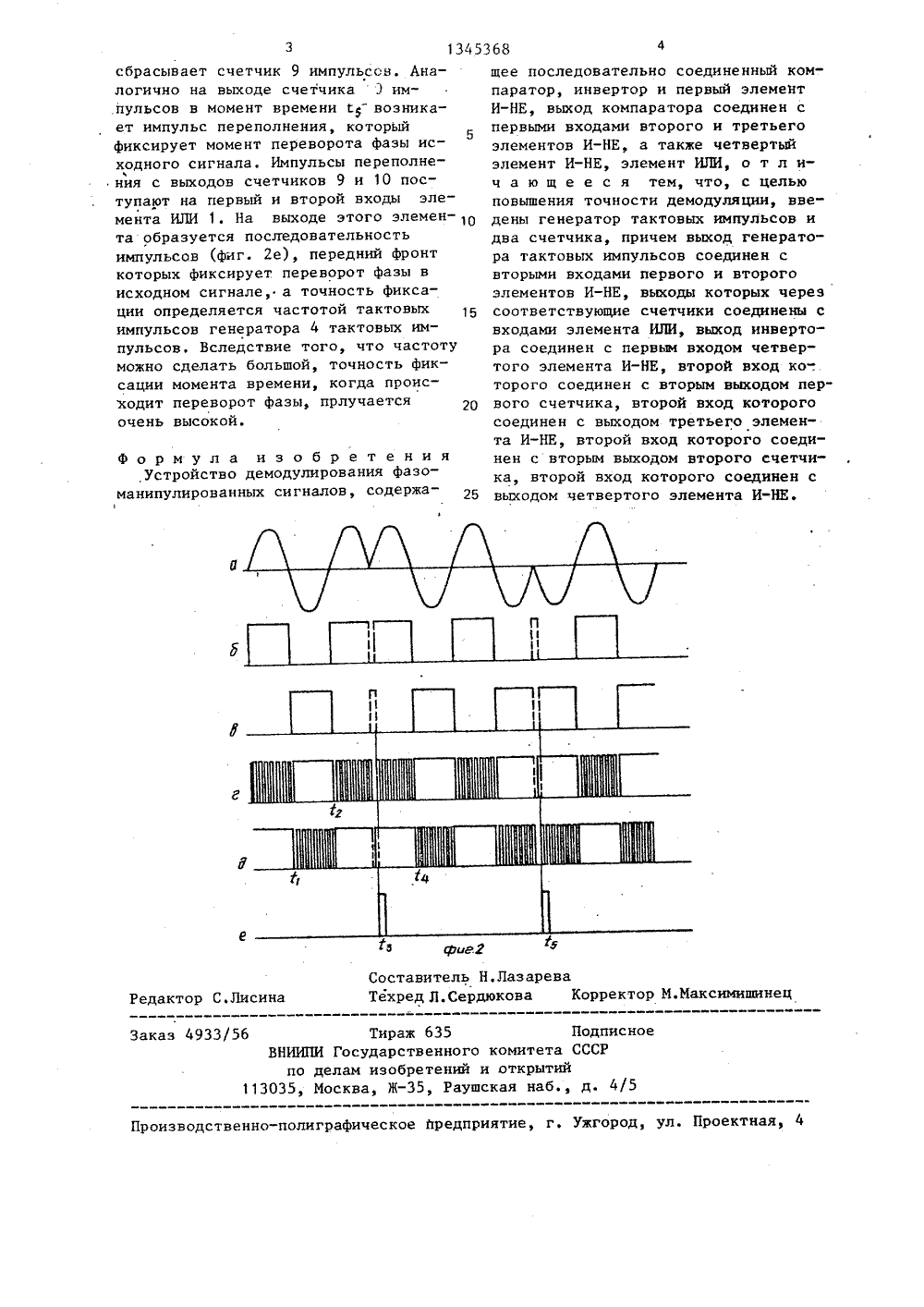

(19) (И) А 1 41.27 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ЭОБРЕТЕНИДЕТЕЛЬСТВУ ПИ В 38 В.И,Кирю ельство СССР 27/22, 1982. АВТОРСКОМУ СВИ(57) Изобретение относится к техникесвязи и повышает точность демодуляции. Устр-во содержит зл-т ИЛИ 1,компаратор 2, инвертор 3, зл-тыИ-НЕ 5-8, полосовой фильтр 11. Вновьвведены г-р 4 тактовых импульсов идва счетчика 9 и 102 ил.40 45 50 55 Изобретение относится к технике связи и может использоваться в системах передачи информации и телеуп" равления с относительной фазовой манипуляцией.Цель изобретения - повышение точности демодуляции.На фиг. 1 изображена структурная электрическая схема предлагаемого устройства, на фиг. 2 - временные диаграммы, поясняющие работу устройства.Устройство содержит элемент ИЛИ 1, компаратор 2, инвертор 3, генератор 4 тактовых импульсов, второй, третий,.первый, четвертый элементы И-НЕ 5-8, второй счетчик 9 первый счетчик 10, полосовой фильтр 11,Устройство работает следующим образом.На вход компаратора 2 поступает отфильтрованный полосовым фильтром 11 сигнал с относительной Фазовой манипуляцией (фиг. 2 а), Полоса пропускания полосового Фильтра 11 определяется полосой исходного сигнала и при сильной зашумленности сигнала может быть выбрана в несколько раз уже полосы сигнала, С выхода компаратора 2 снимается сигнал пригодный для обработки на цифровых интегральных схемах. Порог срабатывания компаратора выбирается нулевым, что фиксирует моменты переходов сигнала через нулевой уровень, Сигнал с выхода компаратора (фиг. 2 б) и сигнал проинвертированный инвертором 3 (фиг. 2 в) заполняется на элементах И-НЕ 5 и 7 высокочастотными тактовыми импульсами генератора 4 тактовых импульсов. Последовательности импульсов с выходов элементов И-НЕ 5 и 7 подаются на счетные входы счетчиков 9 и 10 импульсов соответственно (фиг. 2 г, д). Таким образом, счетчики определяют длительность импульсов, сформированных компаратором или инвертором. Импульсы переполнения формируются счетчиками 9 и 10, если длительность импульса, сформированного компаратором 2 или инвертором 3, превышает полпериода несущей частоты. Длительность провалов в импульсах, формируемых компаратором 2 в моменты переворота Фазы, определяется его погрешностью.Счетчики 9 и 10 выполнены с дешифратором своего состояния. СоответстЬ 10 20 25 30 35 вующий выход дешифратора, называемыйинформационным, выбирается с учетомвозможной длительности этих провалов, а именно длительность счетчиков9 и 10, определяемая по информационному выходу, должна превышать длительность этих провалов. В моментвремени с, начинает счет импульсовсчетчик 10, На первый и второй входы элемента И-НЕ 8 приходят положительные импульсы с информационноговыхода счетчика 10 и выхода инвертора 3 соответственно. На выходе элемента И-НЕ 8 формируется импульс,который сбрасывает счетчик 9 импульсов, но так как длительность импульса на выходе инвертора 3 меньше длительности счетчика 10, сигнал переполнения не формируется, и в момент.времени с счетчик 10 останавливается, но в момент времени г начинаетсчитать импульсы, сформированные навыходе элемента И-НЕ 5, счетчик 9,При появлении импульса на информационном выходе счетчика 9 и присутствии положительного импульса на выходе компаратора 2 элемент И-НЕ 6формирует сигнал сброса счетчика 10.В момомент появления провала в импульсе на выходе компаратора 2 начинает считать счетчик 10 импульсов,но сигнал на информационном выходесчетчика,не появляется, так как длительность импульса провала мала ипоэтому не формируется сигнал сброса счетчика 9 элементом И-НЕ 8. По окончании импульса провала продолжает считать счетчик 9 импульсов и по превышении длительности счетчика на выходе переполнения в момент временипоявляется импульс, передний фронт которого фиксирует переворот фазы в исходном сигнале. Счетчик 9 импульсов продолжает подсчет импульсов, идущих с выхода элемента И-НЕ 5. На первый вход элемента И-НЕ 6 приходит сигнал с информационного выхода счетчика 9, на втором входе этого элемента стоит импульс с выхода компаратора 2, Сигнал, сформированный на выходе элемента И-НЕ 6, сбрасывает счетчик 10 импульсов, но повторно сигнала переполнения не возникает, так как период несущего колебания меньше двух длительностей счетчика, В момент времени с начинает считать счетчик 10 импульсов и сигналом с выхода элемента И-НЕ 853 б 8 5 факир Лазаревакова К Составитель Техред Л. Сер едактор С.Лиси ектор М.Ма е каз 4933/ Тираж 635 ВНИИПИ Государственного ком по делам изобретений и от 13035, Москва, Ж, РаушскаядписноеСР тет ытии д. 4 б роизводственно-полиграфическое предприятие, г. Ужгород, ул на 3 134 сбрасывает счетчик 9 импульсов, Аналогично на выходе счетчика Э им.пульсов в момент времени Су возникает импульс переполнения который15 фиксирует момент переворота фазы исходного сигнала. Импульсы переполнения с выходов счетчиков 9 и 10 поступают на первый и второй входы элемента ИЛИ 1, На выходе этого элемен О та образуется последовательность импульсов (фиг. 2 е), передний фронт которых фиксирует переворот фазы в исходном сигнале, а точность фиксации определяется частотой тактовых импульсов генератора 4 тактовых импульсов, Вследствие того, что частоту можно сделать большой, точность фиксации момента времени, когда происходит переворот фазы, прлучается очень высокой. формула изобретенияУстройство демодулирования фазоманипулированных сигналов, содержашее последовательно соединенный компаратор, инвертор и первый элементИ-НЕ, выход компаратора соединен спервыми входами второго и третьегоэлементов И-НЕ, а также четвертыйэлемент И-НЕ, элемент ИЛИ, о т л ич а ю щ е е с я тем, что, с цельюповышения точности демодуляции, введены генератор тактовых импульсов идва счетчика, причем выход генератора тактовых импульсов соединен свторыми входами первого и второгоэлементов И-НЕ, выходы которых черезсоответствующие счетчики соединены свходами элемента ИЛИ, выход инвертора соединен с первым входом четвертого элемента И-НЕ, второй вход ко-,торого соединен с вторым выходом пер"вого счетчика, второй вход которогосоединен с выходом третьего элемента И-НЕ, второй вход которого соединен с вторым выходом второго счетчика, второй вход которого соединен свыходом четвертого элемента И-НЕ,
