Модуль для занесения информации в программируемое постоянное запоминающее устройство

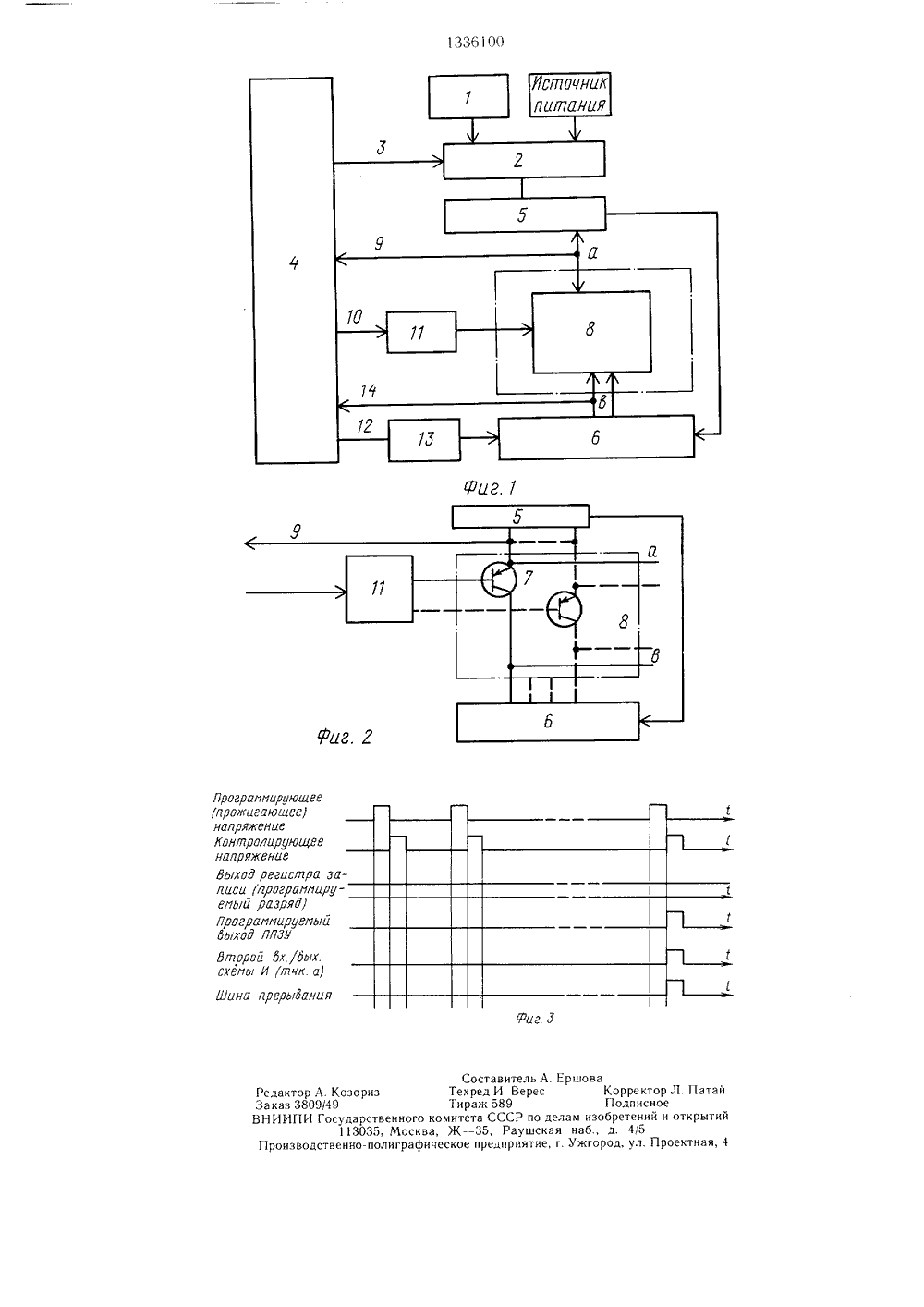

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕСНИХРЕСПУБЛИН ЯО 1336100 С 7/00 ЕННЫЙ НОМИТЕТ СССРЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОСУДАРС О ДЕЛА ОПИСАНИЕ ИЗОБРЕТ ВТОРСКОМУ ЕТЕЛЬСТВУ(57) Из томатики изобрете устройст что допол ции, бл программ так и п слове од ком связ рывания разряда импульса шину п прожиган устройст устКиев: МОЕ УСТ(21) 4006152/24-24(54) МОДУЛ Ь ДЛ Я ЗАНЕСЕ НИ ЯФОРМАЦИИ В ПРОГРАММИРУПОСТОЯННОЕ ЗАПОМИНАЮЩЕЕРОЙ СТВО обретение относится к области ави вычислительной техники. Цель ния - повышение быстродействия ва. Цель достигается за счет того, нительное введение блока коммутаока элементов И обеспечивает ирование ППЗУ как по одному, о нескольким разрядам в одном новременно, а соединение их с блои с ЭВМ посредством шины препозволяет анализировать значение не после каждого прожигающегоа только после поступления на рерывания сигнала о наличии ия, что повышает быстродействие ва. 1 з. п. ф-лы, 3 ил.10 формула изобретения Изобретение относится к автоматике ивычислительной технике, в частности к устройствам для записи и считывания информации в цифровых запоминающих устройствах.Цель изобретения - повышение быстродействия модуля.На фиг.изображена блок-схема модуля для занесения информации в программируемые постоянные запоминающие устройства; на фиг. 2 - блок элементов Имодуля; на фиг. 3 - временная диаграмма модуля.Модуль содержит источникпитания,формирователь 2 импульсов, шину 3 управления, блок 4 связи с ЭВМ, блок 5 коммутации, адаптер 6, ключевой транзистор 7,блок 8 элементов И, шину 9 прерывания,шину 10 записи, регистр 1 записи, шину 12 адреса регистр 13 адреса шину 14чтения.Модуль работает следующим образом.Установив в адаптер 6 подлежащуюпрограммированию микросхему ППЗУ,включают выходное напряжение и ток источника 1 питания. Положение переключателей блока 5 коммутации устанавливается в соответствии с типом ППЗУ и вплотьдо смены типа ППЗУ больше никакихрегулировок и переключений не делают.Через блок 4 связи с ЭВМ по шинам адреса 12, записи 10, управления 3 заносят коды соответственно в регистр 3 адреса - адрес программируемой ячейки ППЗУ,в регистр 11 записи - код, записываемый в программируемую ячейку ППЗУ,в формирователь 2 импульсов - код,формирующий импульсы программирующихнапряжений.Импульсы программирующих напряжений через блок 5 коммутации поступаютс первого выхода блока 5 коммутациина первый вход-выход а блока 8, ас второго выхода - на вход адаптера 6. С выхода регистра 11 записи навход блока 8 подают код, записываемыйв ячейку ППЗУ. Разряд кода с низкимуровнем разрешает прохождению импульсапрограммирующего напряжения с первоговхода-выхода а блока 8 на второй входвыход в блока 8 и далее на соответствующий вход-выход адаптера 6. Происходит (или не происходит) запись в соответствующий разряд выбранной ячейкиППЗУ,Далее в формирователь 2 импульсовзаносится код, формирующий импульсы контролирующих напряжений. Эти импульсы свторого выхода блока 5 коммутации поступают на входы адаптера 6. Код с входавыхода адаптера 6 поступает на второйвход-выход в блока 8, на входе которогосохраняется код с выхода регистра 11 записи. 20 25 30 35 40 45 50 55 При совпадении сигналов на входе и втором входе-выходе в блока 8 на его первом входе-выходе а формируется сигнал прерывания, который через шину 9 прерывания поступает в блок 4 связи с ЭВМ и перед следующим циклом программирования в регистр 13 адреса и (или) регистр 11 записи заносятся другие коды.Если же совпадения сигналов нет, то цикл программирования повторяется.Изменения кодов и занесение их в регистры 11 и 13 записи, адреса, формирователь 2 импульсов осуществляются под управлением программы, исполняемой ЭВМ, к интерфейсу которой на правах внешнего устройства подключен блок 4 связи с ЭВМ. Контроль информации в ячейке ППЗУ осуществляется через шину 14 чтения при условии предварительного занесения в регистр 13 адреса кода адреса контролируемой ячейки ППЗУ, в формирователь 2 импульсов - кода, формирующего импульсы контролирующих напряжений. 1. Модуль для занесения информации в программируемое постоянное запоминающее устройство, содержащий блок связи с ЭВМ, формирователь импульсов, источник питания, адаптер, регистры адреса и записи, причем первый вход формирователя импульсов подключен к выходу источника питания, выход регистра адреса соединен с адресным входом адаптера, управляющий вход формирователя импульсов, входы регистров записи и адреса подключены соответственно к соответствующим выходам блока связи с ЭВМ, отличающийся тем, что, с целью повышения быстродействия модуля, в него введены блок коммутации, блок элементов И, причем выход формирователя импульсов соединен с управляющим входом блока коммутации, первый информационный выход блока коммутации подключен к входу задания режима контроля адаптера, второй информационный выход блока коммутации подключен к первой группе информационных входов-выходов блока элементов И, вторая группа информационных входов-выходов блока элементов И подключена к информационному входу адаптера, вход блока элементов И подключен к выходу регистра записи.2. Модуль по п, 1, отличающийся тем, что блок элементов И содержит Х) ключевых транзисторов, базы которых подключены к первому информационному входу блока, эмиттеры - к первой группе информационных входов-выходов блока, коллекторы - к второй группе информационных входов-выходов блока.336100 на прерыбания СоставТехред И Тираж 58 ного комитета СС осква, Ж - 35, Р графическое предп Прогрпммируюшее (прожигающее) напряжение Контролирующее напряжение Выход регистра эапаси (програппируепый разряд/ Програппируепый выход ППЗУ Второи ох/дых. схепы И (бачк. а) едактор А. Козориза каз 3809/49НИИПИ Государствен13035, МПроизводственно-поли тель А. ЕршоваВерес Корректор Л. Патай9 ПодписноеСР по делам изобретений и открытийаушская наб., д. 4/5риятие, г. Ужгород, ул. Проектная, 4
