Нетканый материал

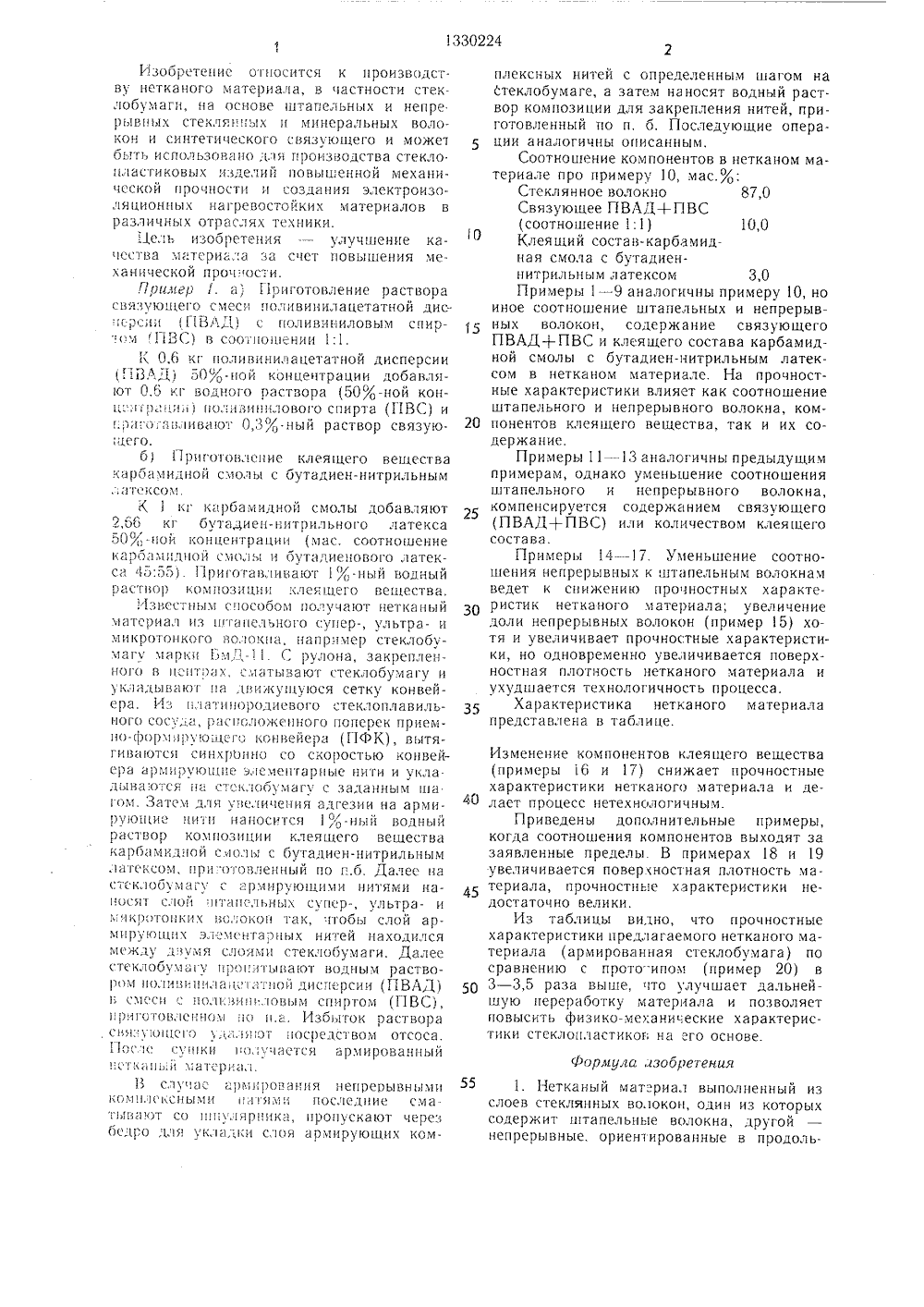

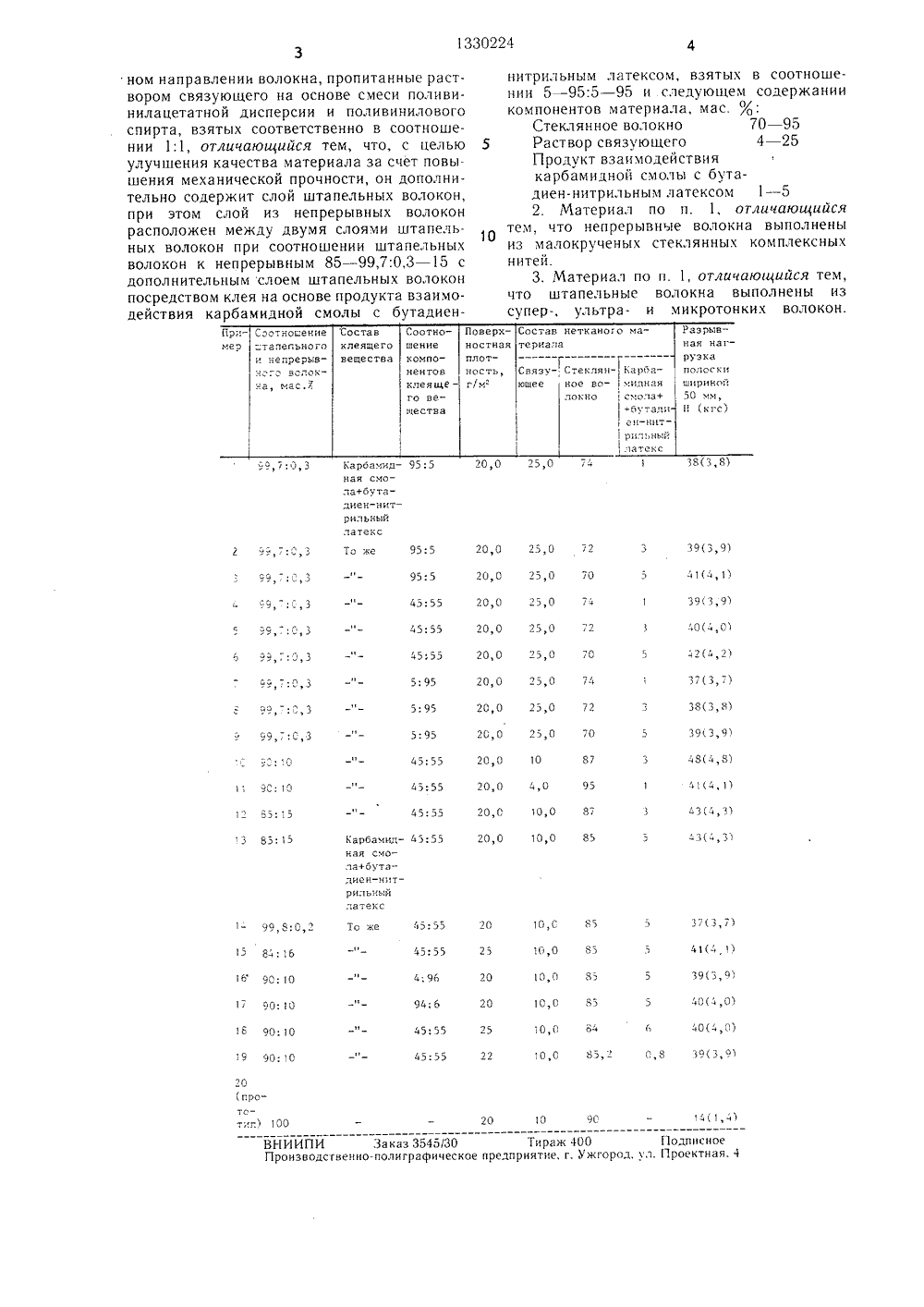

(5 и 4004 Н В 32 В 17 04 О ИСАНИ ТОР СКОМУ ТЕНИЯ КибардинГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ СВИДЕТЕЛЬСТВУ(57) Изобретение относится к текстильнойпромышленности и позволяет улучшитькачество материала за счет повышения механической прочности. На слой стеклянныхштапельных волокон наносят слой непрерывных ориентированных в продольном направлении волокон, которые пропитывают 901330224 А 1 раствором связующего на основе смеси поливинилацетатной дисперсии и поливинилового спирта при их соотношении 1:1, Затем на слой непрерывных ориентированных волокон дополнительно наносят слой штапельных вол окон, таким образом дан н ый слой располагается между двумя слоями штапельных волокон при соотношении штапельных волокон к непрерывным 85,0 99,7: :0,3 15,0, и скрепляют с помощью клея на основе продукта взаимодействия карбамидной смолы с бутадиен-нитрильным латексом, взятых в соотношении 5 95:5 95. Нетканый материал выполнен из (мас.о): :70 95 стеклянных волокон; 4 25 раствора связующего и 1 5 продукта взаимодействия карбамидной смолы с бутадиен-нитрильным латексом. 2 з.п. ф-лы. 1 табл.)5 20 25 ЗО 35 Изоортецие ОтнОсится к производству нетканого матсриала, з) частности стеклобумаги, на основе 1 цтапельных и непрерывцых стеклянных и минеральных волокон и синтетического связующего и можетбыть использовацо для произодства стекло.1 ластиковых изделий повышенной )механической прочности и создания электроизоляционцых нагревостойких материалов вразличных отраслях техники.Цель изооретения -- улучшение каЕСТВа МсТСРИВГа За СЧЕТ ПОВЫШЕНИЯ МЕханической проч ос-;и,П,ГисВР,. а, ПРиготовление РаствоРасязующего смеси поливинцлацетатной дисСРии 11 Вс) 1,) с поливицилОВым спиРс 1 1 ВГ ) В СОГ); ПГ)цеР)РплК 0,6 кг цоливинилацетатной дисперсии(ВАД) 50 Я-цой конце)гграции добавляют 0.6 кг водного раствора (50%-ной конце:Г),Гц.1 цолцвцццлового спирта (ПВС) ирцг Гплив;От 03,5,-ный раствор связуюПГего.б Прцготовлцис клеящего веществакароамидной смолы с бутадиен-нитрильныматксом.К 1 кг карбамидной смолы добавляют2,66 КГ бутсдИЕП-НИТрИЛЬНОГО ЛатЕКСа50 ос цои концентрации (мас. соотношениеКс)РОГ)1 ЦДЦОИ СМОЛЫ И О)тсДР)ЕЦОВО 1 О ЛВТЕКса 1;:55). 1 риготавгИВают 1)с-ныЙ Водныйрастор комцоз:1 ццц:слеящего вещества.зсстцым способом получают нетканыйматериал цз цпацельного супер-, ультра- имикротоцкого Волокна, например стеклобухарсц ЕД- . С рулона, закрепленного в цсцт;)сх, слатьвают стеклобумагу и) клиДыВс)ют ца,Гни ЖУЦУюсЯ сеткУ конВейера. Из цлатццородисвого стектоплавильНОГГ) СОС ,Гс, Ра 1 СЛОЖЕ 11 НОГО 11 ОПЕРЕК ПРИЕМцо-формцрмю Гого конвейера (ПФК), вытягиваотсц синхронно со скоростью конвейера армцруюцГце элсмепарные нити и укла.дываотя ца с.ссдобу;,агу с заданным шагом. Затем для увеличения адгезии на ар."лируюцГие )ш Гц Наносите 1 1 Я-ный водныйраствор ком)юзиции клеягцего веществакарбамкдцой смолы с бутадиен-нитрильным.1 ако 51, прц-отовлецный по п.б. Далее настсклобумагу с ар.лирую 1 цими нитями наНО 51 т 510 й )цтацельных сГер-, ультра- ц:)кр;топких спокон так, ггобы слой армцруюцп)х элс)Г цтарцых нлтей находилсямежду д;)умя слоямц сте)слобумаги. Далеестеклобумау цроцигыаот Водцым раствором полив;цилацГГ з ГН)й дис.1 ерсии (ПВАД)смеси с цолцицЛОГым спиртом (ПВС),при готолсццом ПО 1.с Изоыток растВОраС 51 .У,Ц 1 Е 1 О , Дсь 151 ЭТ ЦГ)СРЕДСТВОМ ОТСОСа.ГО,1 Сс ЦКЦ Цо,) ЧаЕтСЯ аРМИРОВаНЦЫй1 ЕТ)с)Ц)з,Ц МЯТСРР)с 51.В случас )рмцровация непрерывнымикомлекснымц )цггями последние сматывагот со шцулярццка, пропускают черезбедро для укладки с.)оя армирующих комплексных нитей с определенным шагом на Стеклобумаге, а затем наносят водный раствор композиции для закрепления нитей, приготовленный по и. б. Последующие операции аналогичны описанным.Соотношение компонентов в нетканом материале про примеру 10, мас.%:Стеклянное волокно 87,0 Связующее ПВАД+ПВС(соотношение 1.1) 10,0 Клеящий состав-карбамидная смола с бутадиеннитрильным латексом 3,0 Примеры 1 - 9 аналогичны примеру 10, но иное соотношение штапельных и непрерывных волокон, содержание связующего ПВАД+ПВС и клеящего состава карбамидной смолы с бутадиен-цитрильным латексом в нетканом материале. На прочностные характеристики влияет как соотношение штапельного и непрерывного волокна, компонентов клеящего вещества, так и их содержание.Примеры 11 - 13 аналогичны предыдущим примерам, однако уменьшение соотношения штапельного и непрерывного волокна, компенсируется содержанием связующего (ПВАД+ПВС) или количеством клеящего состава.Примеры 14 в 7. Уменьшение соотношения непрерывных к штапельным волокнам ведет к снижению прочностных характеристик нетканого материала; увеличение доли непрерывных волокон (пример 5) хотя и увеличивает прочностные характеристики, но одновременно увеличивается поверхностная плотность нетканого материала и ухудшается технологичность процесса.Характеристика нетканого материала представлена в таблице. Изменение компонентов клеягцего вещества (примеры 6 и 17) снижает прочностные характеристики нетканого материала и делает процесс нетехнологичным.Приведены дополнительные примеры, когда соотношения компонентов выходят за заявленные пределы. В примерах 18 и 19 увеличивается повер сностная плотность материала, прочностные характеристики недостаточно велики,Из таблицы видно, что прочностные характеристики предлагаемого нетканого материала (армированная стеклобумага) по сравнению с прото-ипом (пример 20) в 3 - 3,5 раза выше, что улучшает дальнейшую переработку материала и позволяет повысить физико-леханические характеристики стеклоцластиког; на его основе. Фор,чуга изобретения1. Нетканый мат риал выполненный из слоев стеклянных волокон, один из которых содержит штапельные волокна, другой непрерывные, ориентированные в продоль1330224 Состав Разрывная нагСостав нетканого материала Поверх- ностная Соотнощение :тгпепьного и непрерывСоотношениекомпопример клеящего вещества ртзкаполоски плотСвязу- Стеклян- Еарбаность,г м." нентовклея ще го ве- щества волокее ное в локк 8(3,з 5 5: 3 Еарбамилная с ла+бя о -аильнь латах 39(3 о,25,0 5:5 1 (. 13 О,о 99;:С 3 3,93 45:55( я 1 О,О 3 О (п ВНИИПИ Заказ 3545/30 Тираж 400 Подписное Производственно-полиграфическое предприятие, г. Ужгород, 3 л. Проектная,ном направлении волокна, пропитанные раствором связующего на основе смеси поливинилацетатной дисперсии и поливинилового спирта, взятых соответственно в соотношении 1:1, отличающийся тем, что, с целью улучшения качества материала за счет повыщения механической прочности, он дополнительно содержит слой штапельных волокон, при этом слой из непрерывных волокон расположен между двумя слоями штапельных волокон при соотношении штапельных волокон к непрерывным 85 - 99,7:0,3 - 15 с дополнительным слоем штапельных волокон посредством клея на основе продукта взаимодействия карбамидной смолы с бутадиеннитрильным латексом, взятых в соотношении 5 - 95:5 - 95 и следуюшем содержании компонентов материала, мас. 04:Стеклянное волокно 70 - 95 5 Раствор связующего 4 - 25Продукт взаимодействиякарбамидной смолы с бутадиен-нитрильным латексом 1 - 5 2. Материал по п. 1, отличающийсятем, что непрерывные волокна выполнены из малокрученых стеклянных комплексных нитей.3. Материал по п. 1, отличающийся тем,что штапельные волокна выполнены из супер-, ультра- и микротонких волокон.
