Индикатор атмосферных осадков

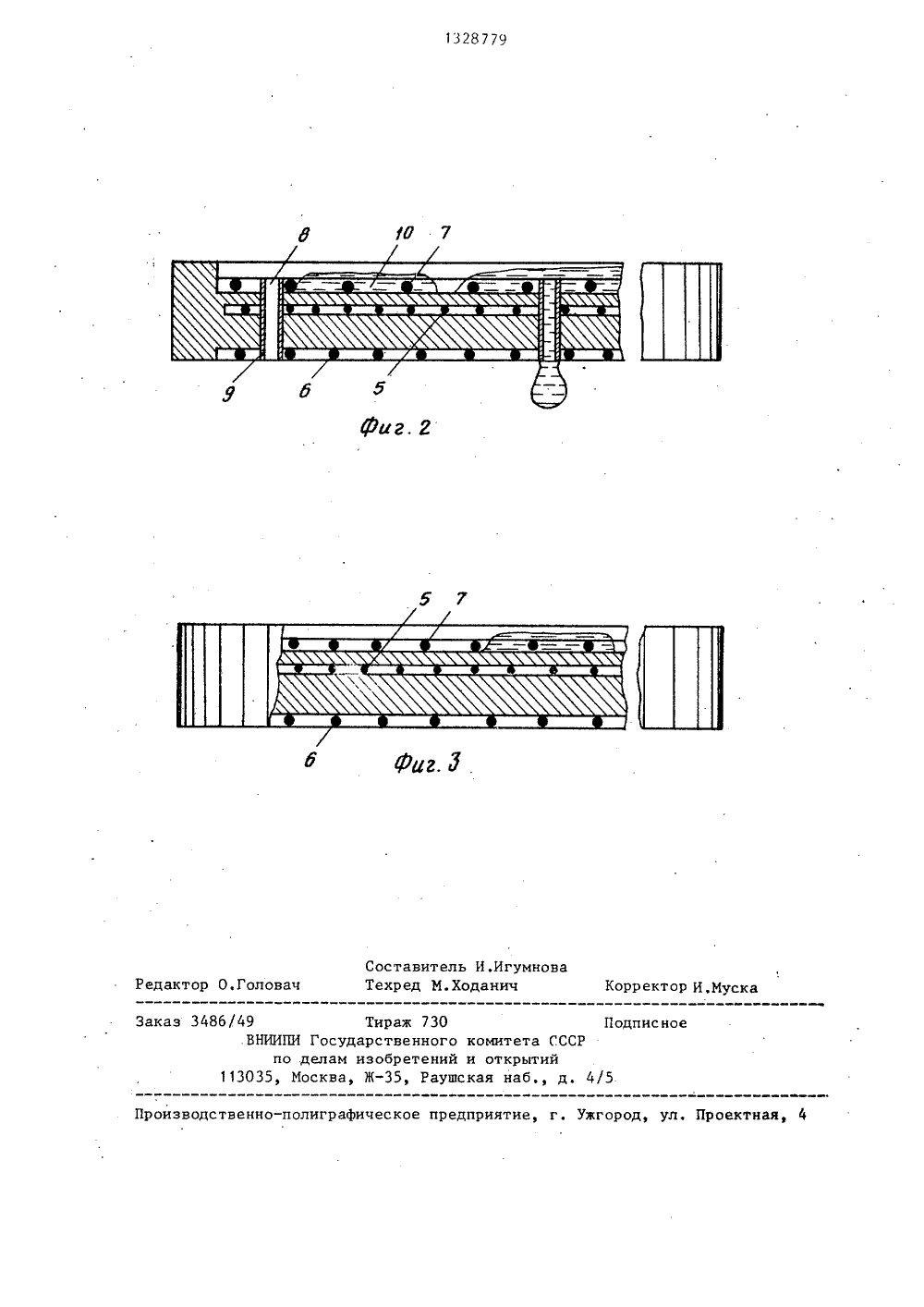

Изобретение относится к метеорологическому приборостроЕнию, в частности к индикаторам и измерителям интенсивности атмосферных осадков,и является усовершенствованием устройства по авт,св, У 1059526.Целью изобретения является расширение диапазона измерений интенсивности атмосферных осадков.На фиг.1 схематически изображен индикатор атмосферных осадков, общий вид; на фиг.2 и 3 - конструкция и взаимное расположение верхней (дополнительной) и нижней приемных пластин,Индикатор атмосферных осадков содержит датчик 1 и блок 2 измерения и питания, Датчик 1 содержит верхнюю 3 и нижнюю 4 приемные пластины, которые снабжены термочувствительными элементами 5 (электрическими термометрами сопротивления), нагревателями 6, размещенными на нижних поверхностях пластин, и стенками 7, расположенными на их верхних поверхностях. Верхняя пластина 3 снабжена сквозными отверстиями 8 с вмонтированными в них сливными трубками 9.Индикатор атмосферных осадков работает следующим образом.При слабых осадках улавливаемая капля дождя, падая на нагретую сетку 7 верхней приемной пластины 3, почти мгновенно без брыэгообразования растекается в виде тонкого круга 10, Тонкие круги воды на нагретой приемной пластине быстро испаряются и за счет испарения понижают ее температуру пропорционально интенсивности осадков. Понижение температуры верхней приемной пластины 3 воспринимается термочувствительным датчиком 5 (электрическим термометром сопротивления), формирующим измерительный сигнал, который поступает в блок 2 измерения и питания, При увеличении интенсивности осадков увеличивается масса улавливаемой воды в единицу времени, и пропорционально ей (за счет испарения) понижаются температура пластины 3, а следовательно, и скорость испарения. В результате этого часть улавливаемых осадков не успевает в темпе их выпадения испариться на верхней пластине 3 и по сливным трубкам 9 перетекает на нижнюю приемную пластину 4, При этом капли из сливных трубок 9, улавливаемые пластиной 4, быстро испаряются, понижая ее температуру, что воспринимается ее термочувствительцым датчикомб5 (электрическим термометром сопротивления), формирующим дополнительную величину измерительного сигнала,поступающего н блок 2 измерения ипитания. Суммарная величина измери 1 О тельных сигналов, поступающих в блок2 измерения и питания от верхней 3 инижней 4 приемных пластин, соответствует текущему значению интенсивности атмосферных осадков. По этому сум 1 б марному сигналу проградуирован в делениях интенсивности атмосферныхосадков выходной прибор блока 2.Следовательно, при слабых осадкахчувствительным элементом индикатора,уц в основном, является дополнительнаяверхняя приемная пластина 3, а при. сильных - одновременно и верхняя 3, инижняя 4 приемные пластины,Введение в индикатор дополнитель -2 б ной приемной пластины (верхней) обеспечивает распределение мощности подогрева, выбранной из условия испарения осадков максимальной интенсивности, между двумя приемными пласти 30 нами. Это снижает их температуру иисключает очень сильный нагрев приотсутствии осадков. Снабжение дополнительной пластины сквозными отверстиями со сливными трубками и установка ее над нижней пластиной позволяютс помощью нее улавливать и измерятьслабые осадки, Соединение термочувствительных датчиков (электрическихтермометров сопротивления) верхней инижней пластин между собой в блокеизмерения и питания (в единую измерительную цепь) позволяет одновремен.но формировать суммарный измерительный сигнал ца индикаторе данногодг. блока. Формула изобретенияИндикатор атмосферных осадков по авт.св. Ф 1059526, о т л и ч а ю - щ и й с я тем, что, с целью расширения диапазона измерений, в него введена дополнительная приемная пластина, установленная над первой приемкой пластиной и выполненная со сквозными сливными отверстиями, при этом дополнительная приемная пластица также электрически связана с блоком измерения и питания.1328779 Фиг, г б оставитель И.Игумновехред М.Ходанич Редакто Корректор И,Мус ловач 49ВНИИ аказ 3 Тираж 730Государственного комитета ССделам изобретений и открытийосква, Ж, Раушская наб д одписн и Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
