Способ разрушающего испытания на сжатие хрупких материалов

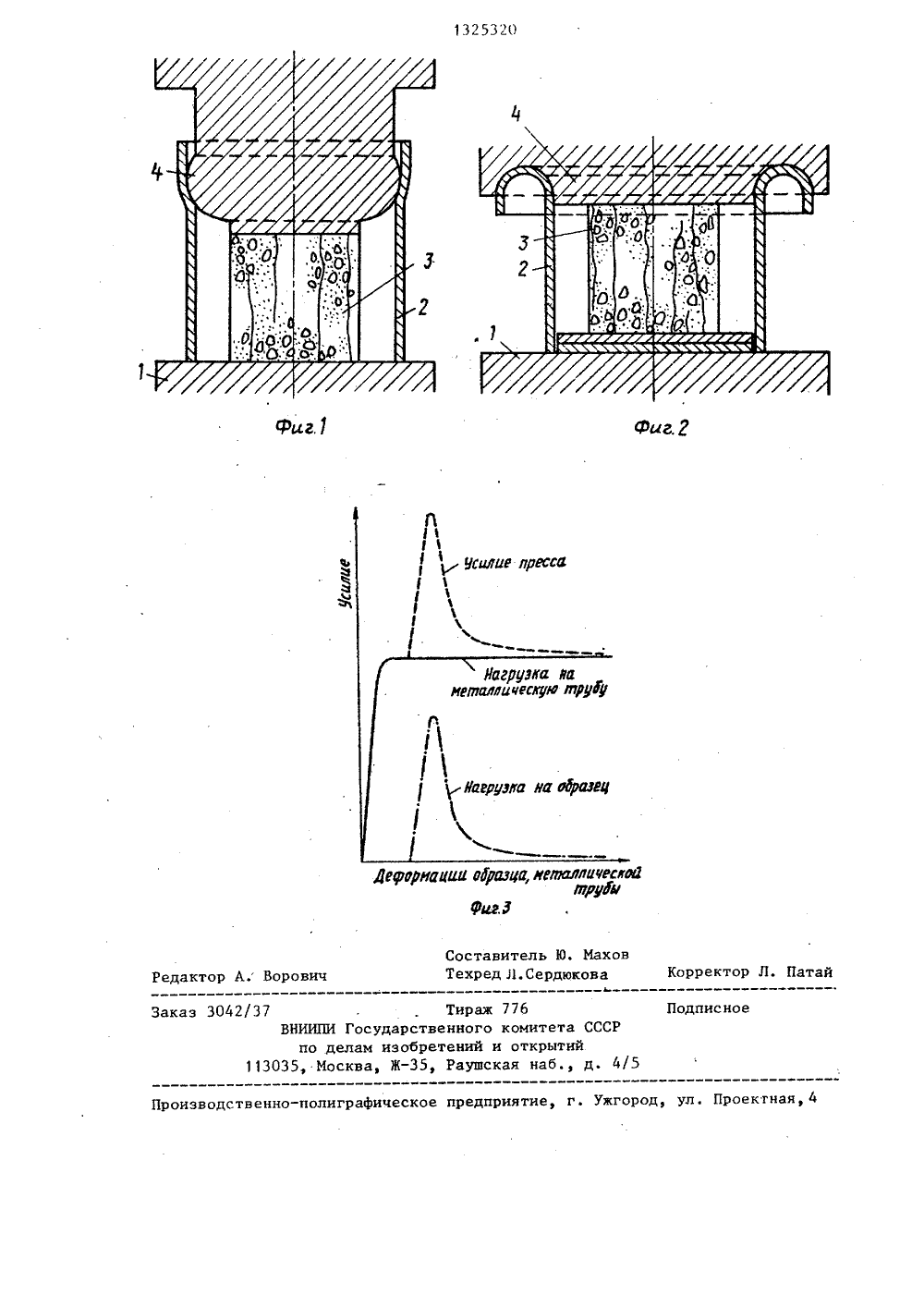

(51) 4 С 01 И ЭОСУДАРСТВЕННЫИ О ДЕЛАМ ИЗОБРЕ ОМИТЕТ СССР ИЙ ИОТНРЫТ НИЕ ИЗОБРЕТЕНИЯ ерно-строи Шевченко, М. Пиунов тодь,М лед й о ИУг апп ва гор- деер.1978,ас м о) Изоб ьной т ано пр тносится к испытаможет быть испольении характеристик тв хрупкйх материа етениехинкеопредих сво механиче(71) Волгоградский инжтельный институт(56) Карташов Ю.М. и дратура и результаты исных пород в запредельнформирования. М.: ЦНИИДобыча угля подземнымс. 6-8, рис. 2 а.(54) СПОСОБ РАЗРУШАЮЩЕГО ИСПЫТАНИЯНА СЖАТИЕ ХРУПКИХ МАТЕРИАЛОВ ЯО З 25 З 2 О лов. Целью изобретения является повышение достоверности испытания путем стабилизации величины пассивной нагрузки от деформирования трубы. Устанавливают трубу и внутрь трубы помещают .испытуемый образец, Сначала деформируют только трубу, при этом усилие деформирования растет, достигай максимума, и начинается этап монотонной деформации, характеризующийся постоянством протяженности очага деформирования трубы и усилия ее деформации. С этого момента пуансон своим торцом касается испытуемого образца и начинается совместное деформирование. Сопротивление трубы обеспечивает торможение процесса разрушения образца, а усилие деформирования его получают путем вычитания из величины суммарного усилия постоянной величины усилия деформирования трубы. 2 з.п. ф-лы 3 ил,испытания на веем протяжении испытания вплоть до полного разрушения образца 3.Такая стабилизация величины пассивной нагрузки, которой является усилие деформирования трубы 2, обеспечивает повышение достоверности результатов испытания, поскольку это позволяет выделить составляющую нагрузки на образец 3 путем вычитания иэ величины суммарного усилия постоянной величины, характеризующей нагрузку на трубу 2. 13253Изобретение относится к испытательной технике и может быть использова.но при определении характеристик механических свойств хрупких материалов.Целью изобретения является повыше 5 ние достоверности результатов испытания.путем стабилизации величины пассивной нагрузки от деформирования трубы.На Фиг.1 показана схема осуществ ления процесса испытания при деформировании трубы раздачей; на Фиг. 2 то же, при деформировании трубы от бортовкой; на Фиг. 3 - диаграмма изменения усилия деформирования при ис пытании.Способ испытания осуществляют следующим образом,На траверсе 1 испытательной машины устанавливают трубу 2 и внутрь трубы 20 2 помещают испытуемый образец 3 материала коаксиально этой трубе 2. При ф этом, например, высоту трубы 2 выбирают большей высоты образца 3 на величину, равную протяженности очага деформации. Затем пуансоном Й, установленным на другой траверсе испытательной машины (не показана), осуществляют сначала деформирование только трубьг 2, например, путем раздачи при 30 внедрении в нее пуансона ч. На начальном этапе деформирования усилие деформирования трубы 2 растет достигая максимума, и начинается этап монотонной деформации, характеризующийся постоянством протяженности очага деформирования трубы 2 и усилия ее деформации. С этого момента пуансон 4 касается своим торцом торца испытуемогообразца 3 и начинается совместное деФормирование образца 3 и трубы 2 припостоянном сопротивлении деформированию трубы 2,что приводит к торможению процесса разрушения образца 3, обеспечивающему стабильность результатов 45 Деформирование трубы 2 может осуществляться путем ее отбортовки. При этом обеспечивается возможность применения пуансона ч меньшей длины при испытании высоких образцов 3 или нескольких образцов, установленных друг на друга,Формула изобретения 1. Способ разрушающего испытанияна сжатие хрупких материалов, включающий совместное деформирование образца испытуемого материала и металлической трубы, охватывающей образец иустановленной соосно направлению усилия сжатия, и измерение усилия сжатияв процессе деформирования, о т л и -ч а ю щ и й с я тем, что, с цельюповьшения достоверности результатовиспытания путем стабилизации пассивной нагрузки от деформирования трубы,сначала деформируют трубу, а совместное деформирование начинают на этапемонотонной деформации трубы.2, Способ по и. 1, о т л и ч а юц и й с я тем, что деформированиетрубы осуществляют раздачей,3. Способ по и. 1, о т л и ч а ющ и й с я тем, что деформированиетрубы осуществляют отбортовкой.Корректор Л. Патай Редактор А. Воров Тираж 776Государственного комитета СССам изобретений и открытийква, Ж, Раушская наб., д. Заказ 3042 Подписное ВНИИПИ Р по дел113035, Мос 4/5 Проекгная,водственно-полиграфическое предприятие, г. Ужго
