Генератор псевдослучайной последовательности

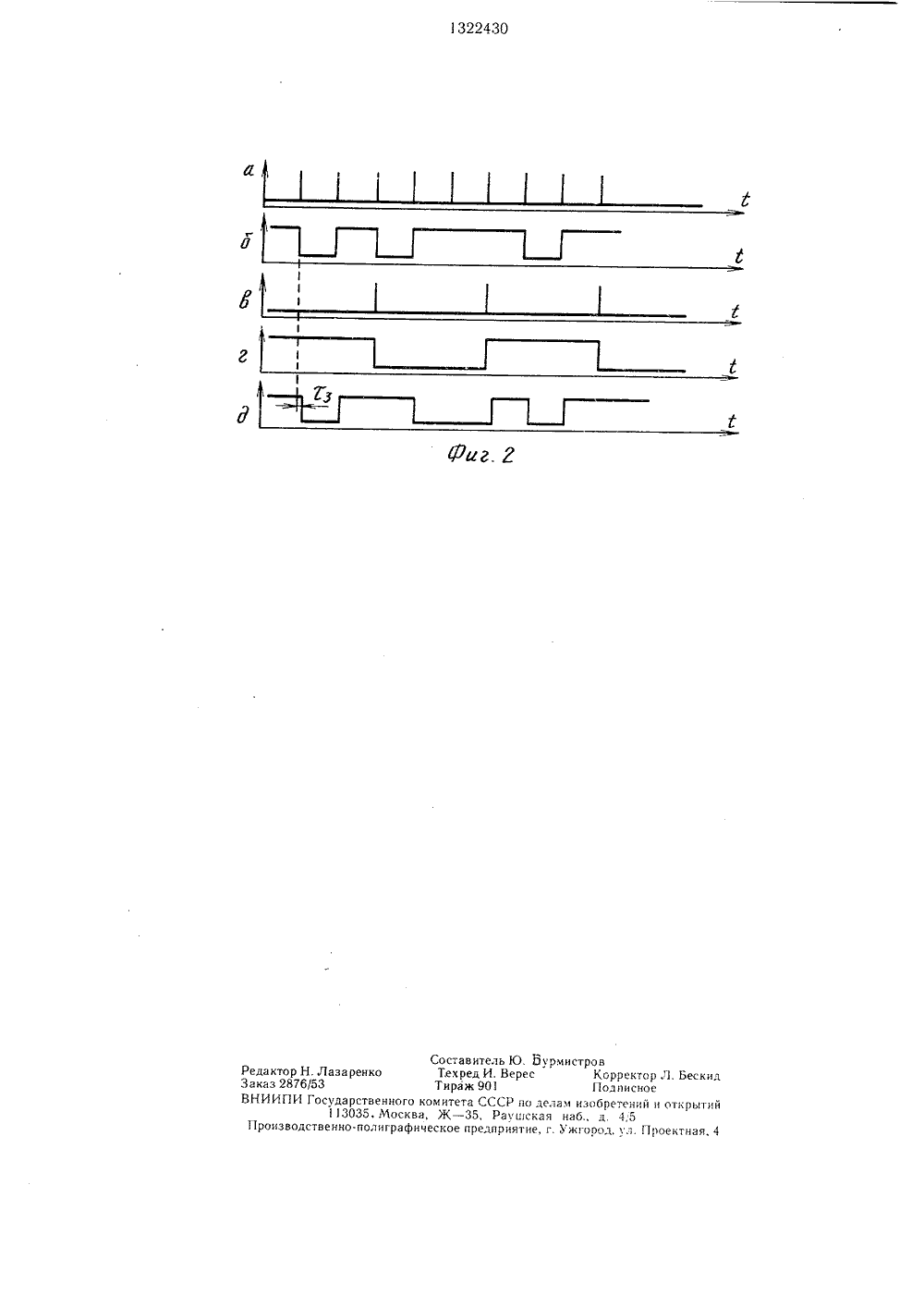

(51)4 НОЗ КЗ 84 ОПИСАНИЕ ИЗОБРЕТЕНИЯК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ых 70,Й 7 ГОСУДАРСТВЕННЫИ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(54) ГЕНЕРАТОР ПСЕВДОСЛУЧАЙНОЙ ПОСЛЕДОВАТЕЛЬНОСТИ(57) Изобретение может быть использовано при моделировании систем сложных сигналов. Цель изобретения - повышение закона распределения формируемой последовательности. Генератор содержит регистр 2 сдвига с сумматором 3 по модулю два в цепи обратной связи, управляемый делитель 4 частоты, триггер 5, элемент ИЛИ 8 и формирователь 10. В устройство введен элемент 1 задержки, служащий для задержки сигнала запроса на время т:, выбираемое из условия обеспечения переходных процессов в регистре 2 сдвига и управляемом делителе 4 частоты, и элементы И 6 и 7. 2 ил.1Изобретение относится к импульсной технике и может быть использовано при моделировании систем сложных сигналов.Целью изобретения является повышение равномерности закона распределения формируемой последовательности.На фиг. 1 приведена структурная схема генератора псевдослучайной последовательности; на фиг. 2 - временные диаграммы его работы.Генератор псевдослучайной последовательности содержит элемент 1 задержки, регистр 2 сдвига с сумматором 3 по модулю два в цепи обратной связи, управляемый делитель 4 частоты, триггер 5, первый 6 и второй 7 элементы И, выходы которых соединены с входами элемента ИЛИ 8, выход которого соединен с первым входом выходного формирователя 9, входную шину 10, шины 11 управления, соединенные с соответствующими входами управления управляемого делителя 4 частоты, выход которого соединен с входом триггера 5, прямой и инверсный выходы которого соединены с вторыми входами первого 6 и второго 7 элементов И соответственно, первые входы которых соединены с соответствующими выходами регистра 2 сдвига, вход синхронизации которого соединен с входом синхронизации управляемого делителя 4 частоты, входной шиной 10 и входом элемента 1 задержки, выход которого соединен с вторым входом выходного формирователя 9.Генератор псевдослучайной последовательности работает следующим образом.Перед началом работы устройства регистр 2 сдвига устанавливается в исходное состояние. Предварительная установка регистра 2 сдвига необходима для предотвращения записи нулей во все разряды регистра, которая может произойти при включении устройства. Значение кода КО=О является запрещенным, так как при этом не выполняются условия формирования М- последовательности (цепи занесения начального значения кода Ко в регистр 2 сдвига не показаны).На шины 11 управления подается выбранное значение управляющего кода К (Ку =2" - К), причем величина Кдолжна быть меньше длины 1. основной М-последовательности 1 =2" - 1 и быть не кратной 1., где К - коэффициент пересчета управляемого делителя 4 частоты; К - разрядность регистра 2 сдвига; п- - разрядность управляемого делителя 4 частоты.Предварительную установку триггера 5 и выходного формирователя 9 производитьне требуется.Сигналы запуска (фиг. 2, а), поступаюгцие ьа входную шину 10 от внешнего генератора, осуществляют сдвиг содер 5 10 15 20 5 30 Формула изобретенияГенератор псевдослучайной последовательности, содержащий входную шину, регистр сдвига с сумматором по модулю два в цепи обратной связи, шины управления, соединенные с соответствующими входами управления управляемого делителя частоты, выход которого соединен с входом триггера, выходной формирователь, вход синхронизации регистра сдвига соединен с входом синхронизации управляемого делителя частоты, отличающийся тем, что, с целью повышения равномерности закона распределения формируемой последовательности, в него введены элемент задержки, первый и второй элементы И, выходы которых соединены с входами элемента ИЛИ, выход которого соединен с первым входом выходного формирователя, второй вход которого соединен с выходом элемента задержки, вход которого соединен с входной шиной и входом синхронизации регистра сдвига, соответствующие выходы которого соединены с ггервыми входами первого и второго элементов И, вторые входы которых соединены с прямым и инверсным выходами триггера соответственно. 35 40 45 50 55 жимого регистра 2 сдвига, при этом на его выходах формируется основная М-последовательность (на фиг, 2, б приведена временная диаграмма для прямого выхода одного из разрядов регистра 2 сдвига). Одновременно сигналы запуска поступают на вход управляемого делителя 4 частоты. По каждому К-му сигналу запуска происходит срабатывание управляемого делителя 4 частоты, и сигнал, формируемый на его выходе (фиг. 2, в), устанавливает триггер 5 поочередно то в единичное, то в нулевое состояние (фиг. 2, г). Сигнал запроса, задержанный элементом 1 задержки на время т., выбираемое из условия обеспечения переходных процессов в регистре 2 сдвига и управляемом делителе 4 частоты, поступает на второй вход выходного формирователя 9, в качестве которого применен Р-триггер, и устанавливает его в единичное или нулевое состояние в зависимости от сигнала на его первом входе, определяемого состоянием К-го разряда регистра 2 сдвига и состоянием триггера 5. При этом на выходе 12 устройства (фиг. 2, д) формируется выходная последовательность, представляющая собой чередование транслированных и инвертированных фрагментов основной М-последовательности, содержащих по К элементов. При этом длина выходной ггсевдослучайной последовательности составляет 2 х, К (2 - 1) элементов, что в 2 Краз больше длины основной М-последовательности, а число единичных и нулевых элементов выходной последовательности одинаково.Редактор Н.ЛазаренкоЗаказ 2876/53ВНИИПИ Государственного3035, МоскваПроизводственно-полиграфи Составитель Ю. БурмистровТехред И. Верес Корректор Л. БескидТираж 901 Годписноеомитета СССР по делам изобретений и открытийЖ - 35, Раушская наб., д. 4,5еское предприятие, г. Ужгород, ул. Гроектная, 4
