Функциональный генератор

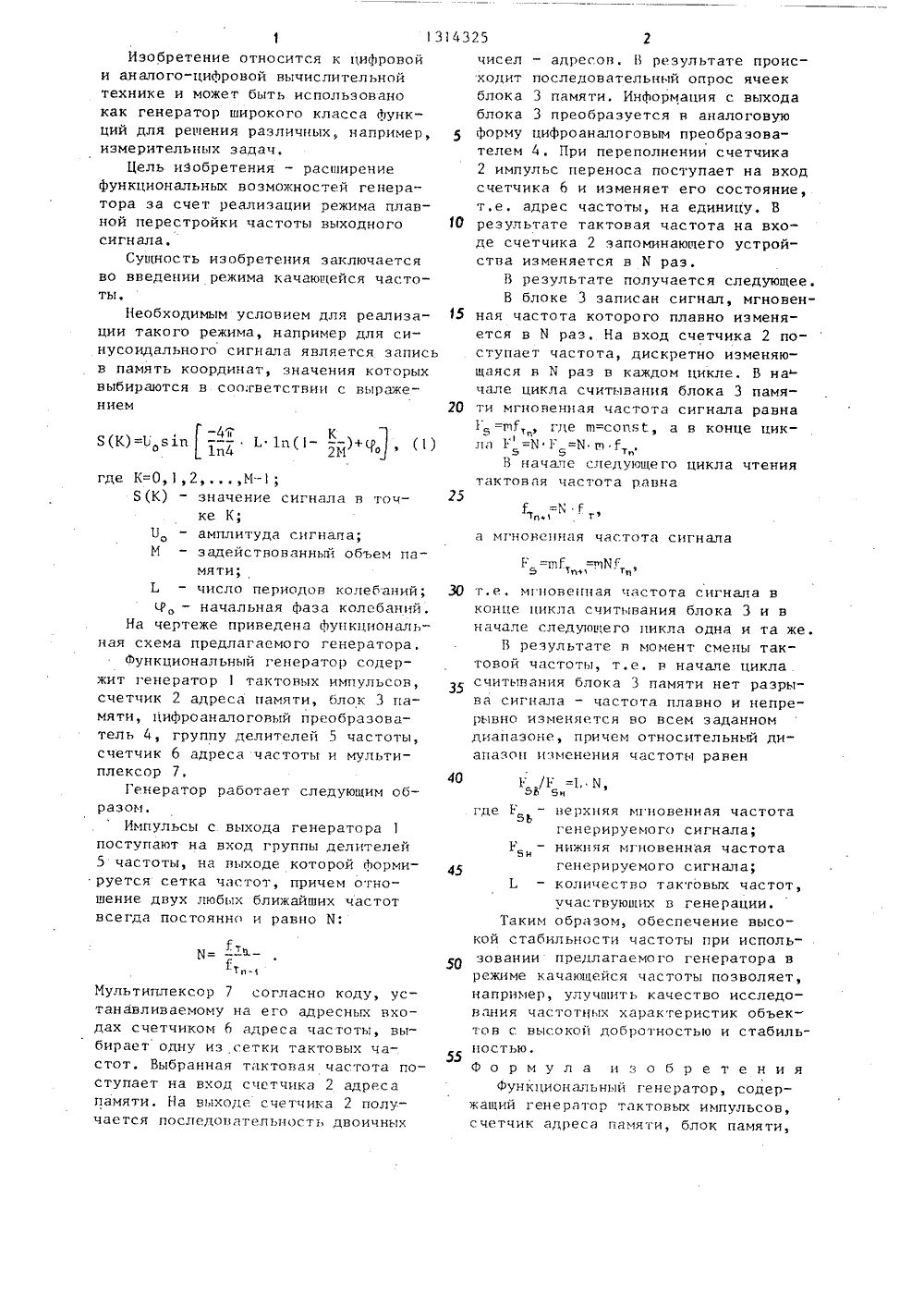

(19 51)4606 ЕИСАНИЕ ИЗОБРЕТЕ файф .Ъф,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССР У 82224, кл. С Об С 7/26, 1981,Е 1 есстопдсз, 1976, У 3, с. 92-96. (54) ФУНКЦИОНАЛВННЙ ГЕНЕРАТОР(57) Изобретение относится к вычислительной технике и может быть использовано как генератор широкого класса функций. Изобретение обеспечивает плавную перестройку частоты выходного сигнала функционального генератора за счет введения блоков 5, 6, 7 в устройстве, использующем в качестве генератора опорной частоты стабильный неперестраиваемый генератор,Импульсы с генератора 1 тактовых импульсов преобразуются блоком делителей 5 частоты в сетку частот, соотношение двух ближайших из которыхвсегда постоянно и равно И, В блоке3 памяти записан сигнал, частота которого плавно меняется в М раз. Засчет этого достигается плавность перестройки частоты, Формируемой посредством счетчика 2 адреса памяти,счетчика 6 адреса частоты и мультиплексора 7 Функции на выходе генератора.ил.Изобретение относится к цифровой и аналого-цифровой вычислительной технике и может быть использованокак генератор широкого класса функций для решения различных, например,измерительных задач.Цель иЗобретения - расширениефункциональных возможностей генератора за счет реализации режима плавной перестройки частоты выходногосигнала,Сущность изобретения заключаетсяво введении режима качающейся частоты.Необходимым условием для реализации такого режима, например для синусоидального сигнала является записьв память координат, значения которых выбираются в соответствии с выражениемЯ(к)=Ь з 1 п - - 1. 1 п(1 -- )+сР, (1)-47 К о 1 п 4 2 М О ф где К=0,1,2. ,М;Б(К) - значение сигнала в точке К;Б - амплитуда сигнапа;М - задействованный объем памяти;число периодон колебаний;Ч, - начальная фаза колебаний.На чертеже приведена функциональная схема предлагаемого генератора,Функциональный генератор содержит генератор 1 тактовых импульсов, счетчик 2 адреса памяти, блок 3 памяти, цифроаналоговый преобразователь 4, группу делителей 5 частоты, счетчик 6 адреса частоты и мультиплексор 7.Генератор работает следующим образом.Импульсы с выхода генератора поступают на вход группы делителей 5 частоты, на выходе которой формируется сетка частот, причем отношение двух любых ближайших частот всегда постоянно и равно И:Кт,-1Мультиплексор 7 согласно коду, устанавливаемому на его адресных входах счетчиком 6 адреса частоты, выбирает одну из сетки тактовых частот. Выбранная тактовая частота поступает на вход счетчика 2 адреса памяти, На выходе счетчика 2 получается последовательность двоичных чисел - адресов. В результате происходит последовательный опрос ячеекблока 3 памяти, Информация с выходаблока 3 преобразуется н аналоговуюформу цифроаналоговым преобразователем 4. При переполнении счетчика2 импульс переноса поступает на входсчетчика 6 и изменяет его состояние,т.е. адрес частоты, на единицу, В 10 результате тактовая частота на входе счетчика 2 запоминающего устройства изменяется в М раз.В результате получается следующее.В блоке 3 записан сигнал, мгновен ная частота которого плавно изменяется в И раз, На вход счетчика 2 поступает частота, дискретно изменяющаяся нраз в каждом цикле, В начале цикла считывания блока 3 памя ти мгновенная частота сигнала равна1 =ш 5 где ш=сопнТ, а н конце цикВ начале следующего цикла чтениятактовая частота равна25Чтфа мгновенная частота сигналаР =шГ =Ю30 т.е. мгновенная частота сигнала вконце цикла считывания блока 3 и вначале следующего никла одна и та жеВ результате н момент смены тактовой частоты, т.е. н начале цикласчитывания блока 3 памяти нет разрыва сигнала - частота плавно и непрерывно изменяется но всем заданномдиапазоне, причем относительный диапазон изменения частоты ранен5где Е - верхняя мгновенная частота5 Ьгенерируемого сигнала;Р - нижняя мгновенная частота5 Н45 генерируемого сигнала;1, - количество тактовых частот,участвующих в генерации.Таким образом, обеспечение высокой стабильности частоты при использовании предлагаемого генератора врежиме качающейся частоты позволяет,например, улучшить качество исследования частотных характеристик объектов с. высокой добротностью и стабильностью,Формула изобретенияФункциональный генератор, содержащий генератор тактовых импульсов,счетчик адреса памяти, блок памяти,Заказ 2214/49 Тираж 673 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5.Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,причем выход счетчика адреса памятиподключен к адресному входу блока памяти, выход которого является выходом генератора, о т л и ч а ю щ и йс я тем, что, с целью расширенияфункциональных возможностей генератора за счет реализации режима плавной перестройки частоты выходногосигнала, в него введены группа делителей частоты, счетчик адреса частоты и мультиплексор, причем выход ге 4325 4нератора тактовых импульсов подключен к входам делителей частоты группы, выходы которых подключены к соответствующим разрядам информационного входа мультиплексора, выход которого подключен к счетному входу счетчика адреса памяти, выход переполнениякоторого подключен к счетному входусчетчика адреса частоты, выход кото О рого подключен к адресному входумультиплексора,
