Формирователь импульсов

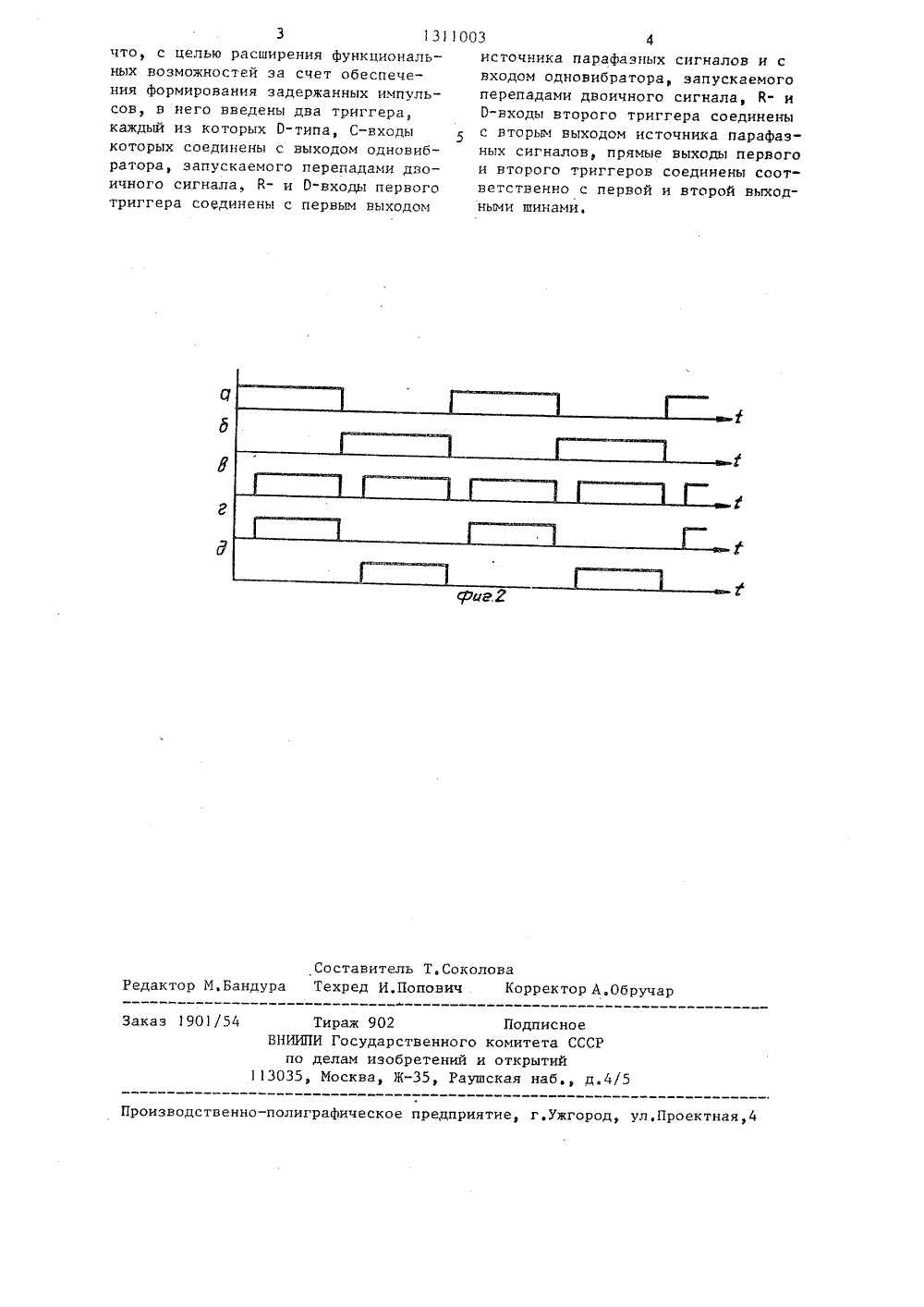

СОЮЗ СОВЕТСКИХариианисиикРЕСПУБЛИК 1 Н 03 К 5/С 1 ЛЬСО Вльсов (ФИ ТЕЛЬ ИИПтель им си 3афазных триггер ,6, Изо льные в чения ф ик 1 п ратор 2, ые шины 5 функциона ет обеспе анных имп рете- зможрми 2 ил,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ПИСАНИЕ ИЗОБ(56) Авторское свидетельство СССРУ 465273, кл. Н 03 К 5/01, 1973,Авторское свидетельство СССР1 Ф 853788 ь кл. Н 03 К 5/13 ь 1979.Авторское свидетельство СССРУ 892681, кл. Н 03 К 5/00, 1980.(54) ФОРМИРОВ (57) Формиров содержит исто налов, однови О-типа, выход ние расширяет ности ФИ за с рования задер5 10 15 20 25 30 35 4050 Сигнал (фиг.2 б) поступает с второго выхода источника 1 парафазных сигналов на В- и О-входы второго триггера +.При единичном уровне сигнала (фиг,2 а) на О-входе первый триггер 3, находившийся в нулевом состоянии (фиг,2 г), опрокидывается по С-входу в единичное состояние положительным фронтом сигнала (Фиг.2 в), приходящим с задержкой с выхода одновибратора 2, Единичное состояние первого триггера Изобретение относится к импульсной технике и может быть использовано в устройствах автома.,ики и вычислительной техники,Цель изобретения - расширениефункциональных возможностей за счетобеспечения формирования задержанныхимпульсов.На фиг,1 приведена электрическаяФункциональная схема. устройства; нафиг.2 - временные диаграммы, поясняющие работу.Формирователь импульсов содержитисточник 1 парафазных сигналов, одновибратор 2, запускаемый перепадами двоичного сигнала, первый и второй триггеры 3 и 4, каждый из которых О-типа, С-входы которых соединены с выходом одновибратора 2, запускаемого перепадами двоичного сигнала, К- и Р-входы первого триггера3 соединены с первым выходом источника 1 парафазных сигналов и с входом одновибратора 2 запускаемогоперепадами двоичного сигнала, В- иО-входы второго триггера 4 соединены с вторым выходом источника 1 параФазных сигналов, прямые выходы первого и второго триггеров 3 и 4 соединены соответственно с первой ивторой выходными шинами 5 и 6,Формирователь импульсов работаетследующим образом,С выходов источника 1 парафазныхсигналов снимаются две последовательности прямоугольных сигналов,сдвинутых на 180 относительно другдруга (фиг,2 а,б),Сигнал (фиг,2 а) поступает с первого выхода источникапарафазныхсигналов на В- и О-входы первоготриггера 3 и на вход одновибратора2, который при каждом перепадевходного сигнала формирует прямоугольный импульс нулевого уровня(Фиг,2 в). 3 удерживается до окончания единичного уровня сигнала (фиг,2 а) на первом выходе источникапарафазных сигналов, после чего нулевой уровень сигнала на К-входе первого триггера 3 переключает его в нулевое состояние, которое затем подтверждается сигналом (Фиг.2 в) по С-входу, так как при этом на О-входе, соединенном с К-входом, сигнал также имеет нулевой уровень.Аналогично при нулевом сигнале (фиг,2 б) на Р- и О-входах второй триггер ч удерживается в нулевом состоянии (фиг.2 д). Положительный перепад сигнала (Фиг,2 в) на С-входе второго триггера ч подтверждает его нулевое состояние, так как на О- входе присутствует нулевой сигнал. При появлении единичного сигнала (фиг,2 б) на К- и О-входах второй триггер ч переключается по С-входу в единичное состояние (фиг.2 д) положительным фронтом сигнала (фиг,2 в), проходящим с задержкой с выхода одновибратора 2, Единичное состояние второго триггера 4 удерживается до окончания единичного уровня сигнала (фиг 2 б) на втором выходе источника 1 парафазных сигналов, Изменение уровня сигнала (Фиг,2 б) с ециничного на нулевой вызывает переключение второго триггера ч в нулевое состояние (Фиг,2 д) пс К-входу,Таким образом, на прямых выходахО-триггеров 3 и ч и соединенныхс ними выходнъх шинах 5 и 6 формируются две последовательности неперекрывающихся импульсов прямоугольной формы, положительные фронтыкоторых задержаны относительносоответствующих фронтов парафазных сигналов на время, определяемоедлительностью импульсов нулевогоуровня на выходе одновибратора 2,а отрицательные фронты формируютсяотносительно соответствующих фронтов парафазных сигналов без задержки,Формула изобретенияФормирователь импульсов, содержащий источник парафазных сигналов, одновибратор, запускаемый перепадами двоичного сигнала, и две выходные шины, о т л и ч а ю щ и й с я тем,131 Составитель Т.Соколоваедактор М.Бандура Техред И.Попович Корректор А.Обруч Тираж 902 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д.каз 1901/54 оектная риятие, г.ужгород,что, с целью расширения функциональных возможностей за счет обеспечения формирования задержанных импульсов, в него введены два триггера,каждый из которых О-типа, С-входыкоторых соединены с выходом одновибратора, запускаемого перепадами двоичного сигнала, В- и 0-входы первоготриггера соЕдинены с первым выходом Производственно-полиграфическое 1003 4источника парафазных сигналов и с входом одновибратора, запускаемого перепадами двоичного сигнала, В- и 0-входы второго триггера соединены 5 с вторым выходом источника парафазных сигналов, прямые выходы первого и второго триггеров соединены соответственно с первой и второй выходными шинами.
