Способ проведения экстракции

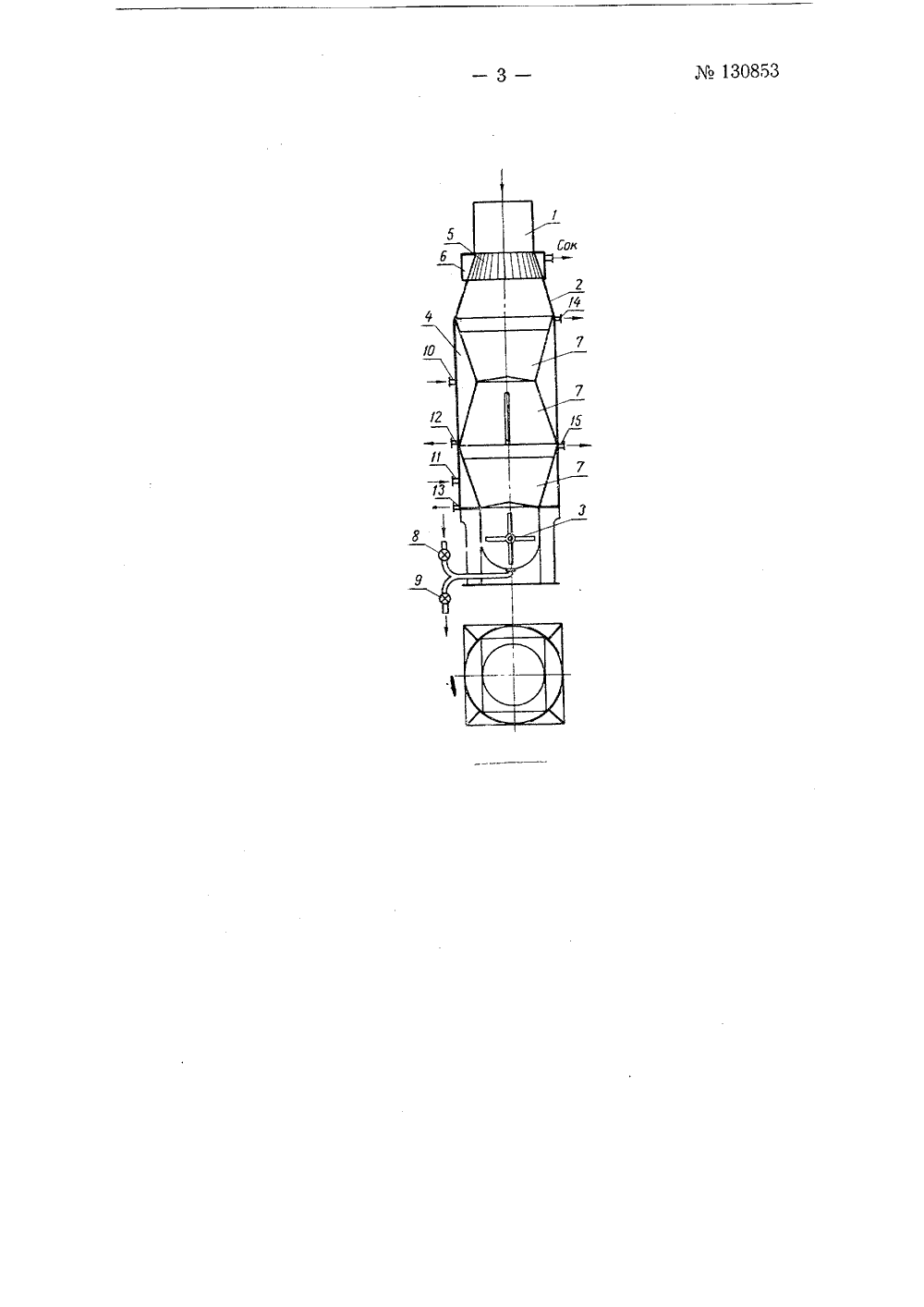

ССС 1 ЗОБРЕТЕНИСВИДЕТЕЛЬСТВУ ОПИСАН К АВТОРС дписная группа2 А. И. Востоков и И, П. ЛепешкинОСОБ ПРОВЕДЕН ИЯ ЭКСТРАКЦИ И аявлено 17 сентября 1959 г. за639003/28 в Комит открытий при Совете Министровобретений н по деламССР Опубликовано в Бюллетене изобретений Х 5 за 1960 Известен способ пстружки в колонныхв противотоке: подававичной стружки.Описываемый способ экспечивает организованное продпериодического осаждения стросуществляют по трехфазномуза - выгрузка жома с прекрня сокостружечной смеси в апва с одновременной загрузкойпрекращение выгрузки жомадачи воды в нижнюю часть апизводство через сцеживающееСпособ может быть осупрерывного действия, схема коАппарат состоит из приемдиффузсра 2 и мешалки 3.Приемный бункер 1 предс роведения экстракцидиффузионных аппара едой снизу воды и п тракции по сравнению с известным обесвижение стружки в протпвотоке путем ужки. С этой целью процесс экстракции циклу в следуюшем порядке: первая фа ащением подачи воды до понижения уроьпарате ниже сцеживаю 1 цего сок устройст.сверху свежей стружки; вторая фаза - - и набор сока свежей стружкой путем попарата; третья фаза - отбор сока на пооустройство.ществлен в экстракционном аппарате неторого изображена на чертеже.ного бункера 1 для свекловичной стружки. тавляет собой сверх и сниз. рытый сверху диффузор которые охватываются с во между обечайкой и пространство 4, огранич ерхний конус диффузора и, через которую выходи рный коллектор 6. Во втдиаметрально располо е камеры 7, свободно от 2 состоит из четырех конусообразны наружи цилиндри геской обечайкой. Прсстенками конусов диффузора образует енное вокруг нижнего конуса прочны л имеет ситовой пояс 5 в виде жалюзнои т диффузионный сок из днффузора в ором, третьем и четвертом конусах уста. женные вертикальные плоские обогрева- крытые с концов и соединенные с пароцилинд От 1 частей,странст паровое дном, В решетк сокосбо новлень тельнынапример, свекловично х непрерывного действи тупающей сверху свекло- 2 -Мо 130853вым пространством 4. Внизу аппарат заканчивается мешалкой 3, корпус которой герметически соединен с нижним конусом диффузора. Корпус мешалки имеет цилиндрическую форму со сферическими днищами, в которые пропускаются через сальники концы кулачкового вала, приводимого в движение от электромотора через редуктор.Вода в аппарат подается снизу центробежным насосом по трубе 8.По этой же трубе и ответвлению 9 из нее выпускается жом из мешалки. При открытом вентиле на трубе 8 и закрытом вентиле на ответвлении в аппарат поступает вода, При открытом вентиле на ответвлении 9 и закрытом вентиле на трубе 8 из аппарата выходит смесь жома с водой.Для ввода пара в паровое пространство 4, для отвода конденсата и вывода неконденсирующихся газов на корпусе аппарата имеются соответственные патрубки 10 и 11, 12 и 13, 14 и 15. Аппарат работает по циклам. По всей высоте он снабжен теплоизоляцией.При установившейся работе аппарат заполнен свекловичной стружкой, причем в приемном бункере 1 находится стружка без сока, в диффузсре 2 - стружка с диффузионным соком, а в мешалке 3 - обессахаренная стружка с водой. Сокосборный коллектор 6 заполнен соком без стружки.Цикл начинается с выгрузки жома. Для этого открывают вентиль на ответвлении 9 и из аппарата удаляется смесь жома с водой. Вся масса сока и стружки в диффузоре 2 при этом опускается, а из приемного бункера поступает стружка, но без сока. Выгрузка жома с водой ввод свежей стружки в диффузор прекращается тогда, когда из сокосбор ногс коллектора 6 уйдет в диффузор весь сок. После этого вентиль на ответвлении закрывают и немедленно открывают вентиль на трубе 8, Вода входит в аппарат снизу через мешалку и, поднимаясь, вытесняет впереди себя сок, который начинает заливать стружку в ситовом поясе, а, проходя через жалюзную решетку, одновременно поступает в соко- сборный коллектор 6. Когда коллектор 6 наполнится соком, производит ся откачка его на мерник в установленном количестве. После откачки определенного количества сока цикл заканчивается.Подогрев сока и стружки до температуры диффузии 78, производится паром, впускаемым в паровое пространство 4, Теплота передается через стенки диффузора 2 и стенки внутренних обогревательных камер 7 В целях предупреждения залегания жома в нижней части аппарата, мешалка 3 работает непрерывно во всех фазах цикла. За каждый цикл происходит организованное продвижение стружки в противотоке, ч. е, свободное периодическое ее опускание без применения каких-либо механических средствПредмет изобретенияСпссоб проведения экстракции, например, свекловичной стружки в колонных диффузионных аппаратах непрерывного действия, в противо- токе подаваемых: воды снизу и свекловичной стружки сверху, отл ич а ю щ и й с я тем, что, с целью организованного продвижения стружки в противотоке путем периодического осаждения стружки, процесс экстракции осуществляют по трехфазному циклу в следующем порядке первая фаза - выгрузка кома с прекращением подачи воды до пони. жения уровня сокостружечной смеси в аппарате ниже сцеживающего сон устройства с одновременной загрузкой сверху свежей стружки; вторая фаза - прекращение выгрузки кома и набор сока свежей стружкой путем подачи воды в нижнюю часть аппарата; третья фаза - отбор сока на производство через сцеживающее устройство.
