Регулятор уровня верхнего бьефа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

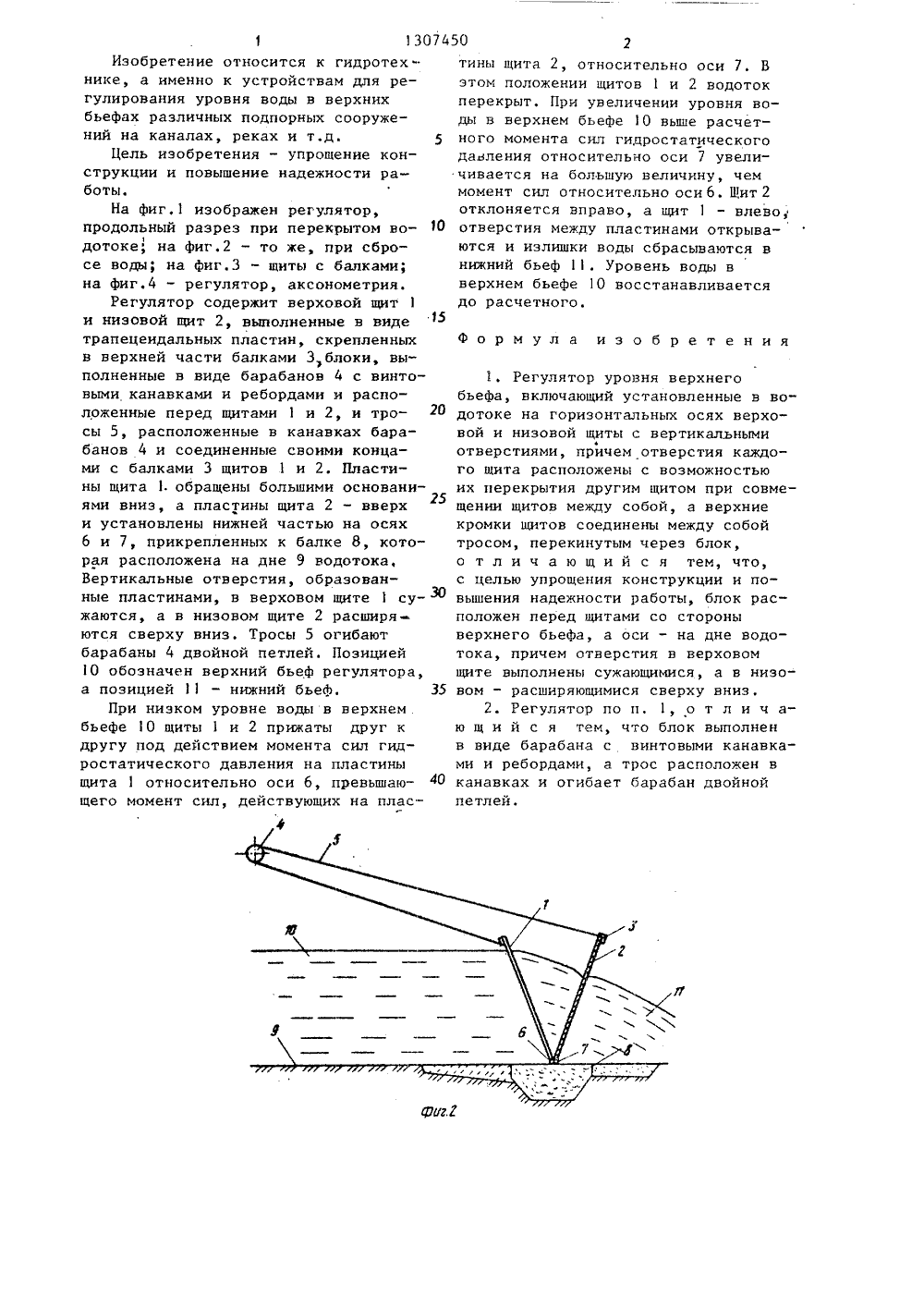

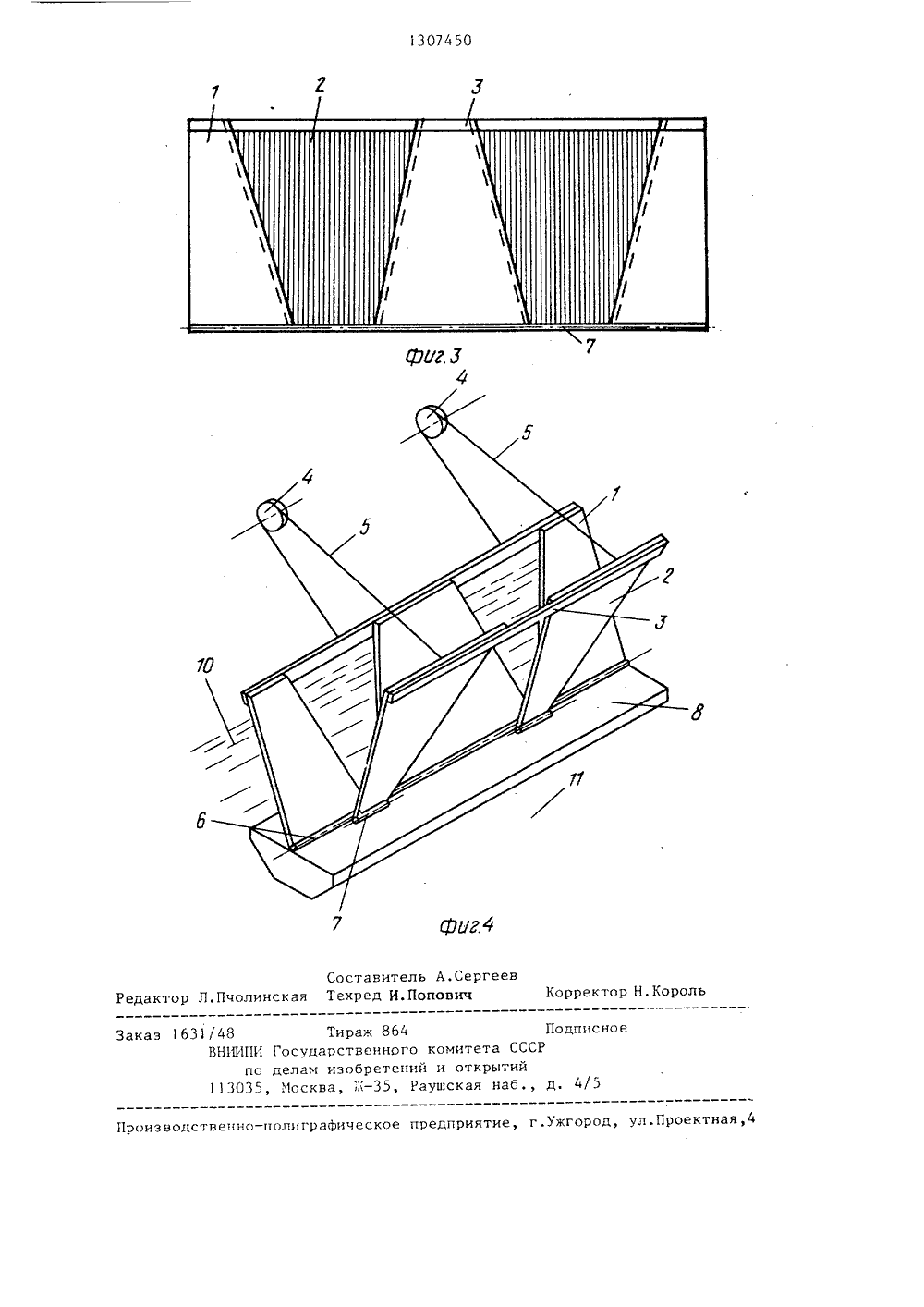

(51 4 С 05 П 9/О ПИСАНИЕ ИЗОБРЕТЕНИ 16сельскохозяй ргее льство СССР(54) РЕГУЛЯТОР УРОВНЯ (57) Изобретение отно технике. Цель изобрет ние конструкции и пов ится к гидро ния - упроще ппение надежОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(46) 30.04.87. Бюл. И- (71) Днепропетровский ственный институт (72) А.М.Мельник, Б.И Ю.В.Токарь и Г.С.Повт (53) 626.823.9(088.8) (56) Авторское свидет Ф 943376, кл, Е 02 ВАвторское свидетел М 808583, кл. Е 02 В ности работы. При низком уровне воды в верхнем бьефе 10 щит 1 прижатк щиту 2, так как момент от гидростатических сил, действующих на щи1 относительно оси 6, превышает момент от сил, действующих на щит 2относительно оси 7. При увеличении уровня воды в верхнем бьефе 1 Овыше расчетного момент сил относительно оси 7 растет интенсивнее момента сил относительно оси 6, щиты1 и 2 расходятся и вода через отвестия между пластинами щитов 1 и 2сбрасывается в нижней бьеф 11. Уровень воды в верхнем бьефе 10 снижается до расчетного. 1 з.п. ф-лы,Изобретение относится к гидротех "нике, а именно к устройствам для регулирования уровня воды в верхнихбьефах различных подпорных сооружений на каналах, реках и т.д. 5Цель изобретения - упрощение конструкции и повышение надежности работы.На фиг.1 изображен регулятор,продольный разрез при перекрытом во О1дотоке; на фиг.2 - то же, при сбросе воды; на фиг.3 - щиты с балками;на фиг.4 - регулятор, аксонометрия.Регулятор содержит верховой щит 1и низовой щит 2, выполненные в видетрапецеидальных пластин, скрепленныхв верхней части балками 3 блоки, выполненные в виде барабанов 4 с винтовыми канавками и ребордами и расположенные перед щитами 1 и 2, и тросы 5, расположенные в канавках барабанов 4 и соединенные своими концами с балками 3 щитов 1 и 2. Пластины щита 1 обращены большими основаниями вниз, а пластины щита 2 - вверхи установлены нижней частью на осях6 и 7, прикрепленных к балке 8, которая расположена на дне 9 водотока,Вертикальные отверстия, образованные пластинами, в верховом щите 1 сужаются, а в низовом щите 2 расширяются сверху вниз, Тросы 5 огибаютбарабаны 4 двойной петлей. Позицией10 обозначен верхний бьеф регулятора,а позицией 11 - нижний бьеф. 35При низком уровне воды в верхнембьефе 10 щиты 1 и 2 прижаты друг кдругу под действием момента сил гидростатического давления на пластиныщита 1 относительно оси 6, превышающего момент сил, действующих на пластины щита 2, относительно оси 7. В этом положении щитов 1 и 2 водоток перекрыт. При увеличении уровня воды в верхнем бьефе 10 выше расчетного момента сил гицростатического давления относительно оси 7 увеличивается на большую величину, чем момент сил относительно оси 6. Щит 2 отклоняется вправо, а щит 1 - влево, отверстия между пластинами открываются и излишки воды сбрасываются в нижний бьеф 11. Уровень воды в верхнем бьефе 10 восстанавливается до расчетного.Формула изобретенияРегулятор уровня верхнего бьефа, включающий установленные в водотоке на горизонтальных осях верховой и низовой щиты с вертикальнымиФотверстиями, причем отверстия каждого щита расположены с возможностью их перекрытия другим щитом при совмещении щитов между собой, а верхние кромки щитов соединены между собой тросом, перекинутым через блок, о т л и ч а ю щ и й с я тем, что, с целью упрощения конструкции и повышения надежности работы, блок расположен перед щитами со стороны верхнего бьефа, а оси - на дне водо- тока, причем отверстия в верховом щите выполнены сужающимися, а в низовом - расширяющимися сверху вниз,2. Регулятор по и. 1, о т л и ч аю щ и й с я тем, что блок выполнен в виде барабана с винтовыми канавками и ребордами, а трос расположен в канавках и огибает барабан двойной петлей.Тираж 864 Государственног делам изобретен Москва, ш, комитета ССй и открытий аушская наб.
СмотретьЗаявка
3997983, 29.12.1985
ДНЕПРОПЕТРОВСКИЙ СЕЛЬСКОХОЗЯЙСТВЕННЫЙ ИНСТИТУТ
МЕЛЬНИК АЛЕКСАНДР МИХАЙЛОВИЧ, СЕРГЕЕВ БОРИС ИВАНОВИЧ, ТОКАРЬ ЮРИЙ ВАСИЛЬЕВИЧ, ПОВТАРЬ ГРИГОРИЙ СЕРГЕЕВИЧ
МПК / Метки
МПК: G05D 9/02
Метки: бьефа, верхнего, регулятор, уровня
Опубликовано: 30.04.1987
Код ссылки
<a href="https://patents.su/3-1307450-regulyator-urovnya-verkhnego-befa.html" target="_blank" rel="follow" title="База патентов СССР">Регулятор уровня верхнего бьефа</a>
