Прибор для электрической сигнализации относительно максимального и минимального уровня воды в баке
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

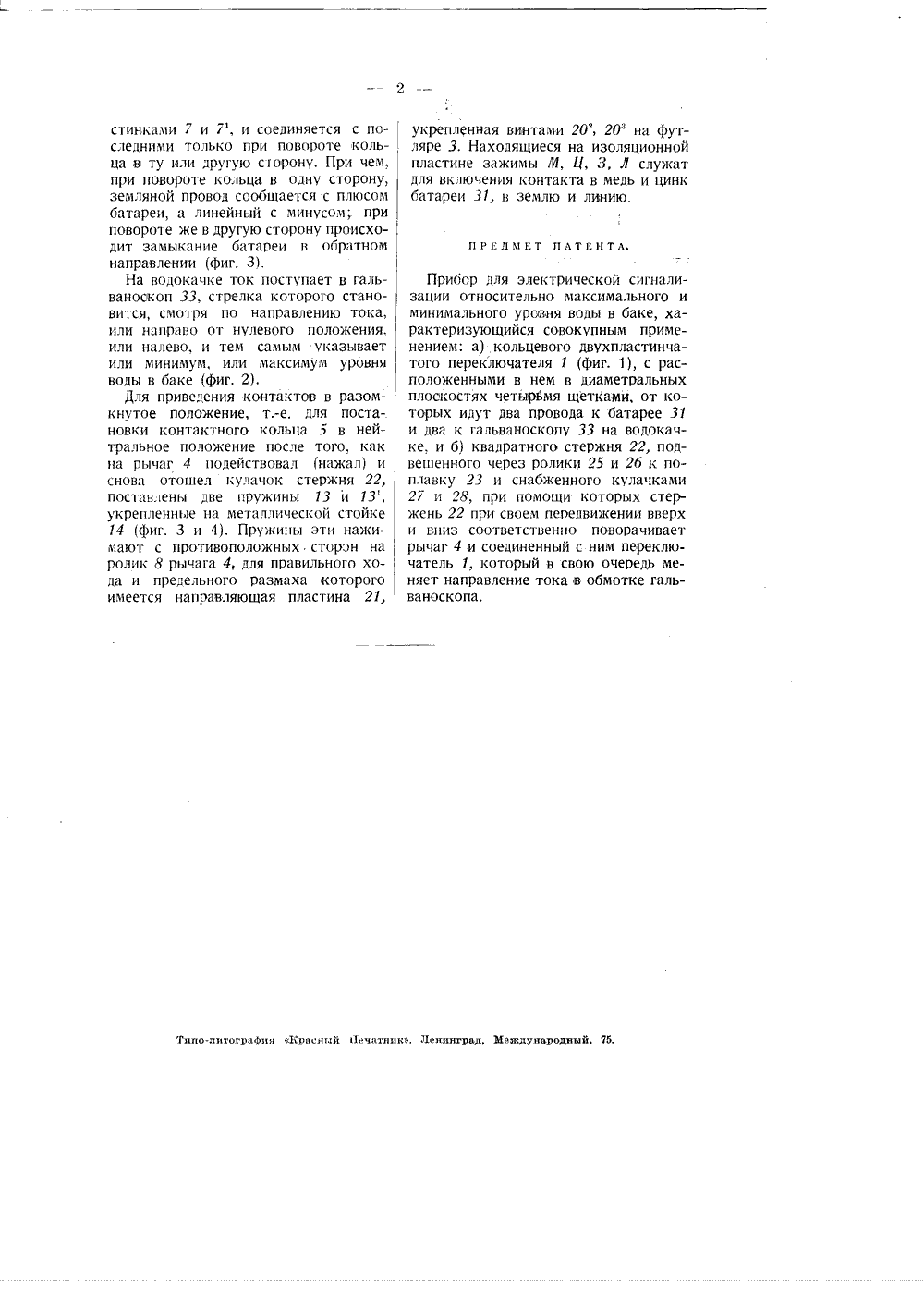

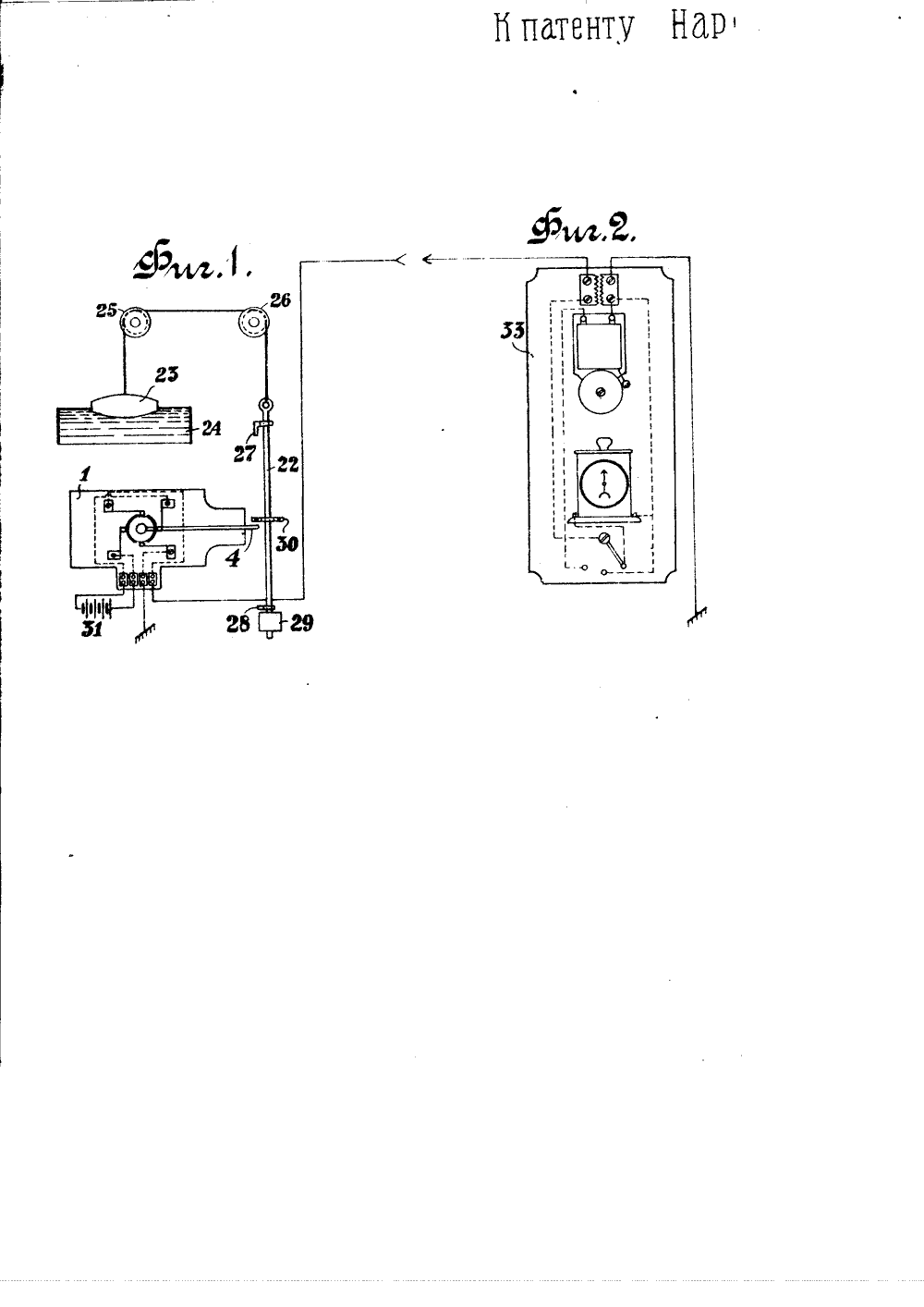

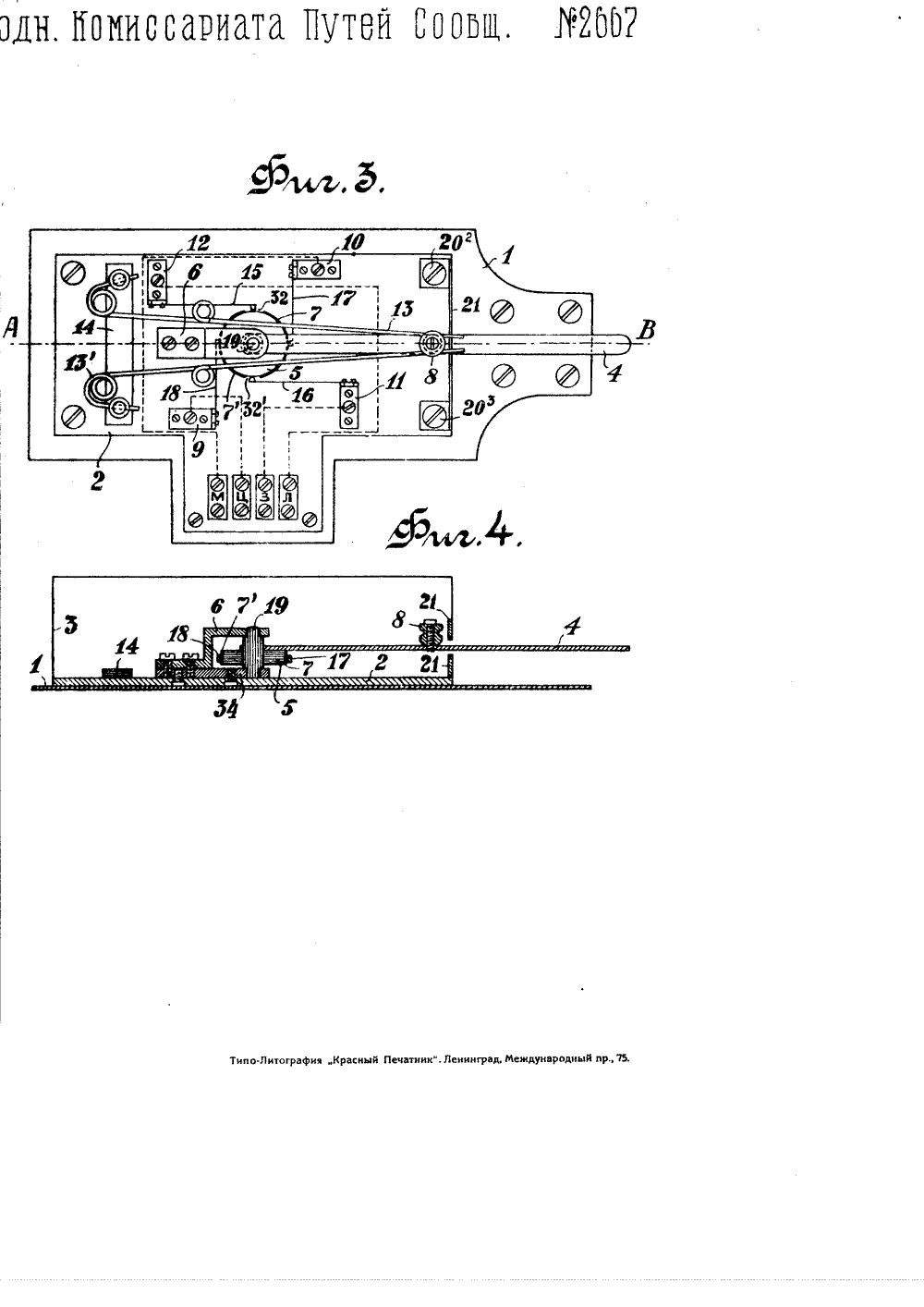

ПАТЕНТ НА ИЗОБРЕТЕНИ НИЕ П относи- уровня сигнализациминимальногке,ибора для электричес тельно максимальноговоды патенту Народного Ко ленному 12 июня 1 Действительный ообшения ваяв53320).регер. иссарната Путей2 года (ваяв. сви зобретатель Д, С. о 30 апреля 1927 года. Действие патента1 б лет от 15 сентября 192года. даче патента опублико РаспространяетсяДля указания максимального и минимального уровня воды в водонапорном баке, предлагается прибор, посылающий электрический ток в сигнальное приспособление на водокачке при высшем уровне в одном направлении, а при нисшем - в обратном.На чертеже фиг. 1 изображает схему установки контактов у бака, фиг. 2 в схе сигнализации на водокачке, фиг. 3 - вид переключателя сверху и фиг. 4 в разр переключателя по линии АВ на Фиг. 3.К поплавку 23 водонапорного бака 24 подвешен на шнуре, перекинутом через блоки 25, 26, квадратный стержень 22 с кулачками 28 и 27, ходящий в кольце 30 и снабженный на конце грузом 29, уравновешивающим его с поплавком (фиг. 1). При наивысшем или наинисшем уровне воды 8 баке стержень 22 отклоняет своими кулачками вверх или вниз рычаг 4 кольцевого двухпластинчатого переключателя 1, установленного на пластине 2 из изолирующего материала. Кольцо 5 переключателя 1, изготовленное из изолирующего материала, помешается на металлической оси 19; по окружности его расположены две, изолированные одна от другой и отделенные небольшими промежутками 32 и 32, пластины 7 и 7 из мало окисляющегося металла. Ось 19 установлена в стойках б и 34, вращается вправо и влево на небольшой угол с помощью рычага 4. От зажимов 9, 10, 11, 12 идут плоские пружины 18, 17, 15, 16, оканчивающиеся металлическими скользящими контактами, Одна пара контактов 17 и 18 постоянно соединяет пластинки с полюсами батареи 31, а другая пара 15, 16, соединенная с линией и землей, находится на изолирующем слое кольца 5, в промежутках 32 и 32 между пластинками 7 и 7, и соединяется с последними только при повороте кольца в ту или другую сторону, При чем, при повороте кольца в одну сторону, земляной провод сообщается с плюсом батареи, а линейный с минусом при повороте же в другую сторону происходит замыкание батареи в обратном направлении (фиг. 3).На водокачке ток поступает в гальваноскоп ЗЗ, стрелка которого становится, смотря по направлению тока, или направо от нулевого положения, или налево, и тем самым указывает или минимум, или максимум уровня воды в баке (фиг. 2),Для приведения контактов в разомкнутое положение, т.-е. для постановки контактного кольца 5 в нейтральное положение после того, как на рычаг 4 подействовал нажал) и снова отошел кулачок стержня 22, поставлены две пружины 13 и 13, укрепленные на металлической стойке 14 (фиг. 3 и 4). Пружины эти нажимают с противоположных сторэн наролик 8 рычага 4, для правильного хода и предельного размаха которого имеется направляющая пластина 21,укрепленная винтами 20, 20" на футляре 3, Находящиеся на изоляционной пластине зажимы Я, Ц, 3, Л служат для включения контакта в медь и цинк батареи 31, в землю и линию.ПРЕДМЕТ ПАТЕНТА.Прибор для электрической сигнализации относительно максимального и минимального уровня воды в баке, характеризующийся совокупным применением: а) кольцевого двухпластинчатого переключателя 1 (фиг. 1), с расположенными в нем в диаметральных плоскостях четырыщя щетками, от которых идут два провода к батарее 31 и два к гальваноскопу 33 на водокачке, и б) квадратного стержня 22, подвешенного через ролики 25 и 26 к поплавку 23 и снабженного кулачками 27 и 28, при помощи которых стержень 22 при своем передвижении вверх и вниз соответственно поворачивает рычаг 4 и соединенный с ним переключатель 1, который в свою очередь меняет направление тока в обмотке гальваноскопа, Типо-литографии Красный ГТечатник, Ленинград, Международный, 75, Ц патенту НйР
СмотретьЗаявка
53320, 12.06.1912
Народный Комиссариат Путей Сообщения
Народный Комиссариат Путей Сообщения, Трегер Д. С
МПК / Метки
МПК: G01F 23/52
Метки: баке, воды, максимального, минимального, относительно, прибор, сигнализации, уровня, электрической
Опубликовано: 15.09.1924
Код ссылки
<a href="https://patents.su/4-2667-pribor-dlya-ehlektricheskojj-signalizacii-otnositelno-maksimalnogo-i-minimalnogo-urovnya-vody-v-bake.html" target="_blank" rel="follow" title="База патентов СССР">Прибор для электрической сигнализации относительно максимального и минимального уровня воды в баке</a>
