Способ моделирования обработки пространственных поверхностей

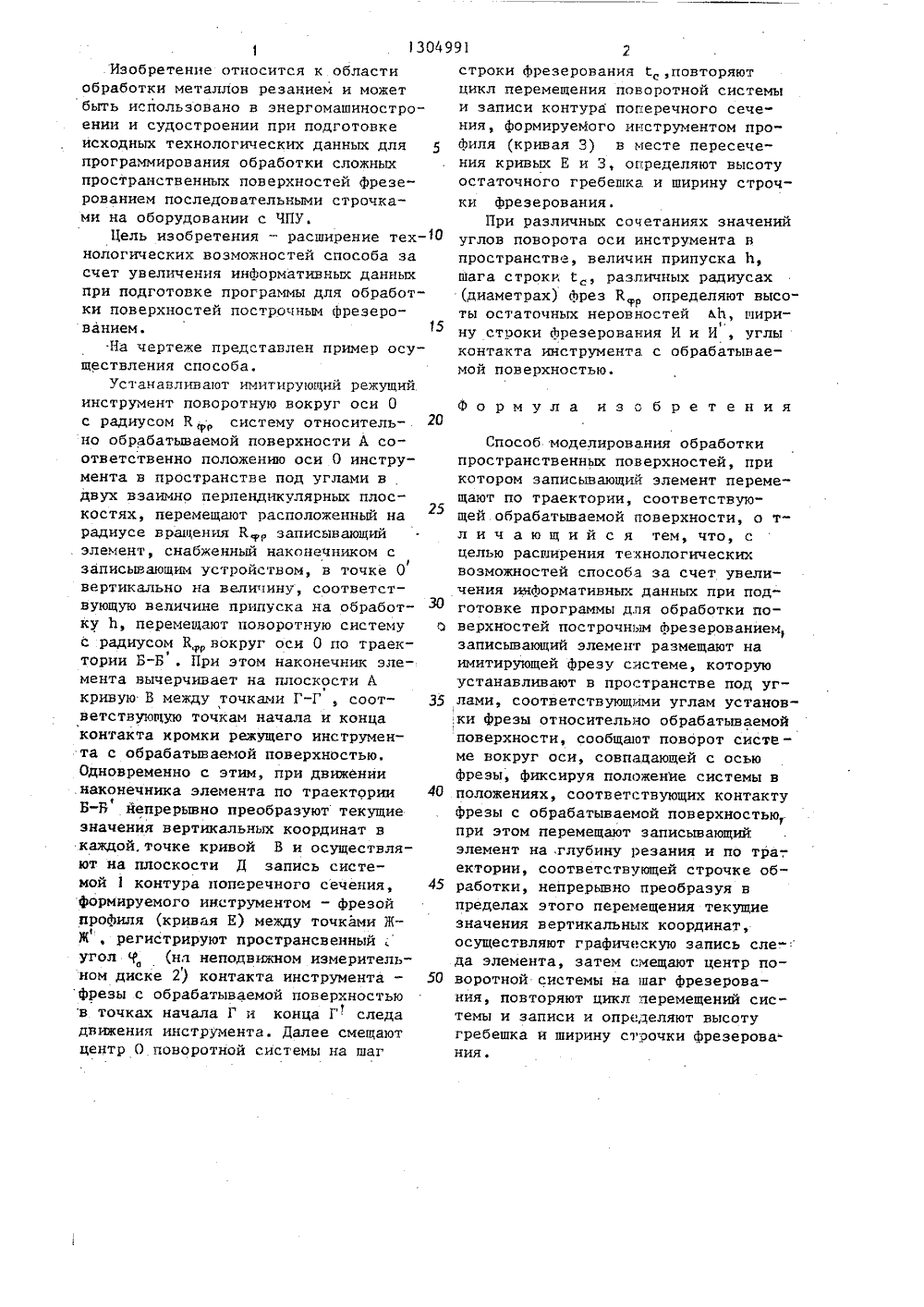

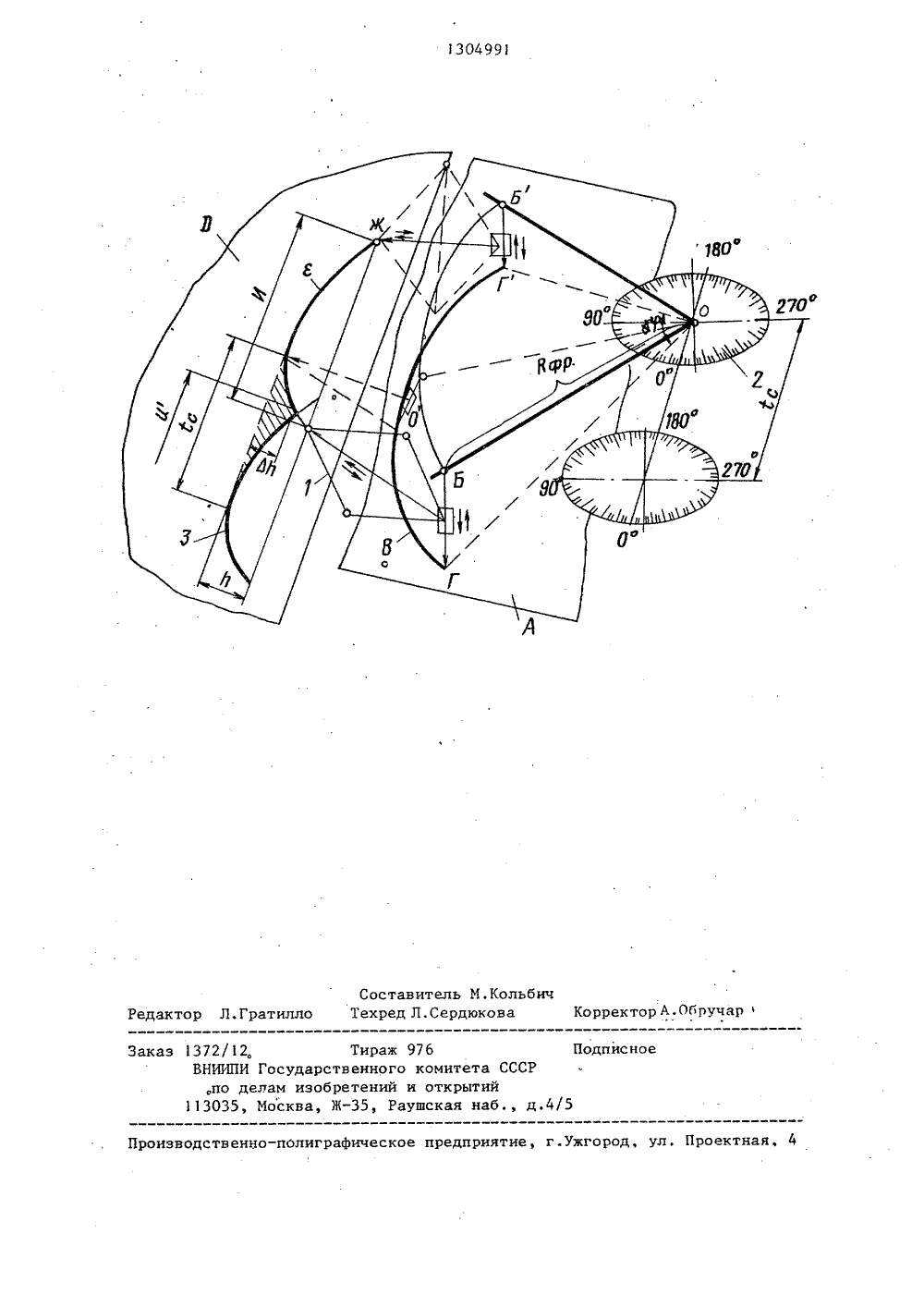

(я) 4 В 23 С 3 НИ СВИДЕТЕЛЬСТВУ ВТОР СНО для программиро ных пространств фрезерованием и ния обрабо слож строчками на об Цель изобретени логических возм счет увеличения ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ САНИЕ ИЗО(71) Научно-производственное объединение по технологии машиностроения(54) СПОСОБ МОДЕЛИРОВАНИЯ ОБРАБОТКИПРОСТРАНСТВЕННЫХ ПОВЕРХНОСТЕЙ(57) Изобретение относится к областиобработки металлов резанием и можетбыть использовано в энергомашиностроении и судостроении при подготовке исходных технологических данных нных поверхностен следовательными рудовании с ЧПУ,- расширение техножностей способа за информативных данных 801304991 при подготовке программы для обработки поверхностей построчным фрезерованием. Описываемый способ осуществляют следующим образом. Имитирующую режущий инструмент фрезу - поворотную систему с записывающим элементом,устанавливают относительно обрабатываемой поверхности соответствен но положению оси инструмента в прост, - ранстве, перемещают элемент верти-, кально на величину припуска под обработку, перемещают поворотную систему по поверхности, имитируя след движения инструмента и непрерывно преобразуя текущие значения вертикальных координат осуществляют за- ФЯ лись следа движения элемента и контура поперечного сечения формируемого инструментом профиля, фиксируют пространственный угол контакта инструмента с обрабатываемой поверхностью и определяют при смещении оси поворотной системы на шаг строки фре- ффффф зерования величину остаточного меж- ф строчного гребешка и ширину строки фрезерования. 1 ил. Дйь30491Изобретение относится к области обработки металлов резанием и может быть использовано в энергомашиностроении и судостроении при подготовке исходных технологических данных для программирования обработки сложных пространственных поверхностей фрезерованием последовательными строчками на оборудовании с ЧПУ.Цель изобретения - расширение тех-О нологических возможностей способа за счет увеличения информативных данных при подготовке программы для обработки поверхностей построчным фрезерованием.5На чертеже представлен пример осуществления способа.Устанавливают имитирующий режущий инструмент поворотную вокруг оси О с радиусом Ксистему относитель но обрабатываемой поверхности А соответственно положению оси О инструмента в пространстве под углами в двух взаимно перпендикулярных плоскостях, перемещают расположенный на радиусе вращения Кр записывающий элемент, снабженный наконечником с записывающим устройством, в точке О вертикально на величину, соответствующую величине припуска на обработку Ь, перемещают поворотную систему о с радиусом Крр вокруг оси О по траектории Б-Б . При этом наконечник элемента вычерчивает на плоскости А кривую В между точками Г-Г , соот ветствующую точкам начала и конца контакта кромки режущего инструмента с обрабатываемой поверхностью, Одновременно с этим, при движении наконечника элемента по траектории 40фБ-Б йепрерывно преобразуют текущие значения вертикальных координат в каждой, точке кривой В и осуществляют на плоскости Д запись системой 1 контура поперечного сечения, 45 формируемого инструментом - фрезой профиля (кривая Е) между точками ЖЖ , регистрируют пространсвенный, угол Ч (на неподвижном измерительоном диске 2) контакта инструмента - 50 фрезы с обрабатываемой поверхностью в точках начала Г и конца Г следа движения инструмента. Далее смещают центр О поворотной системы на шаг строки фрезерования,повторяют цикл перемещения поворотной системы и записи контура поперечного сечения, формируемого инструментом профиля (кривая 3) в месте пересечения кривых Е и 3, определяют высоту остаточного гребешка и ширину строчки фрезерования.При различных сочетаниях значений углов поворота оси инструмента в пространстве, величин припуска 1, шага строки С, различных радиусах (диаметрах) фрез Копределяют высоты остаточных неровйостей аЬ, ширину строки фрезерования И и И , углы контакта инструмента с обрабатываемой поверхностью.Формула изсбретенияСпособ моделирования обработки пространственных поверхностей, при котором записывающий элемент перемещают по траектории, соответствующей обрабатываемой поверхности, о т" л и ч а ю щ и й с я тем, что, с целью расширения технологических возможностей способа за счет увеличения ияформативных данных при подготовке программы дпя обработки поверхностей построчным фрезерованием, записывающий элемент размещают на имитирующей фрезу системе, которую устанавливают в пространстве под углами, соответствующими углам установ,ки фрезы относительно обрабатываемой поверхности, сообщают поворот систе - ме вокруг оси, совпадающей с осью фрезы, фиксируя положение системы в положениях, соответствующих контакту фрезы с обрабатываемой поверхностью,. при этом перемещают записывающий элемент на,глубину резания и по тра-, ектории, соответствующей строчке обработки, непрерывно преобразуя в пределах этого перемещения текушие значения вертикальных координат, осуществляют графическую запись следа элемента, затем смещают центр поворотной системы на шаг фрезерования, повторяют цикл перемещений системы и записи и определяют высоту гребешка и ширину строчки фрезерования..по делам и113035, Москв рственн обретенЖ,аж 976ого комитетаий и открытийРаушская наб орректор А.06 Руча
