Уплотнение вращающегося вала

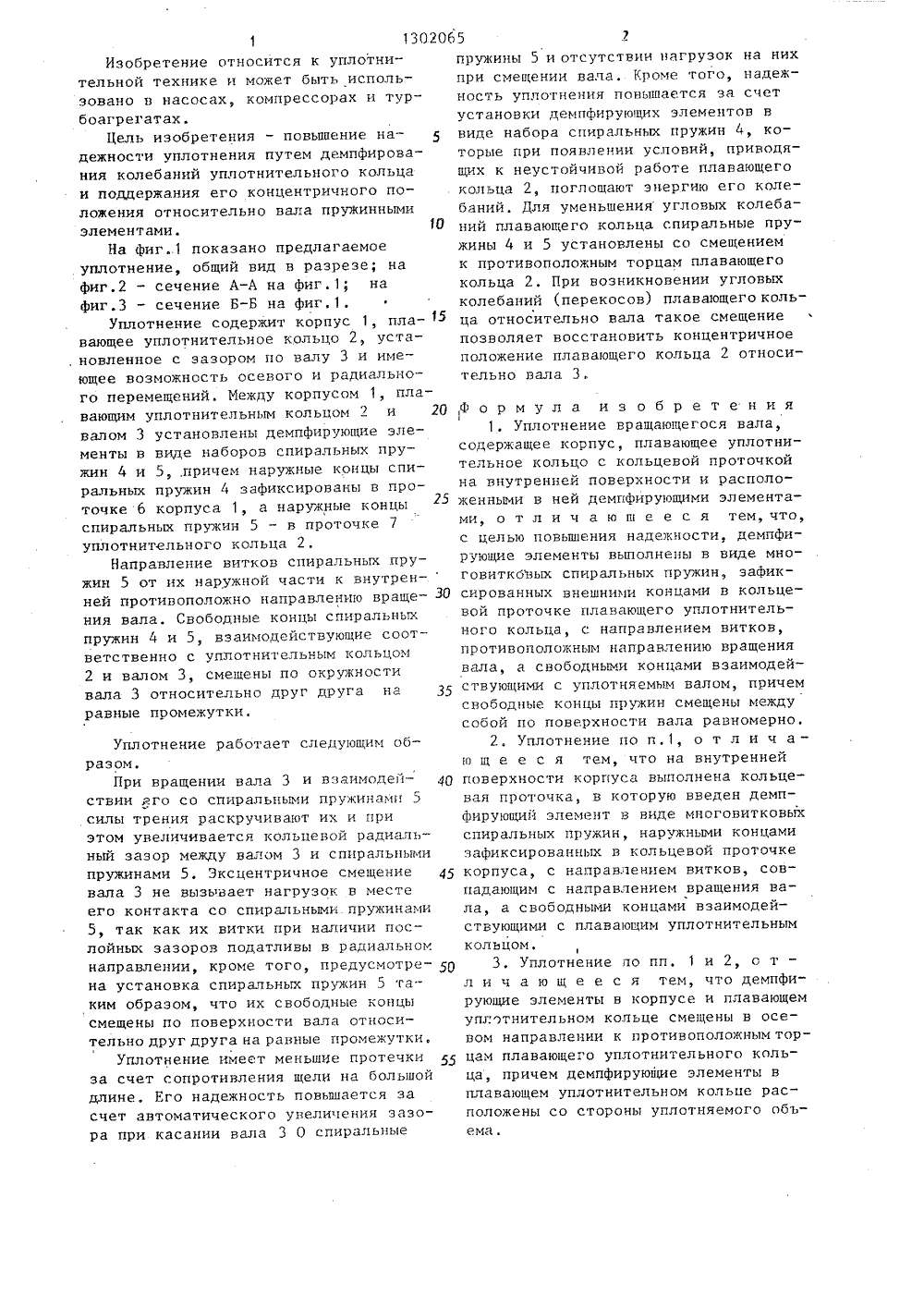

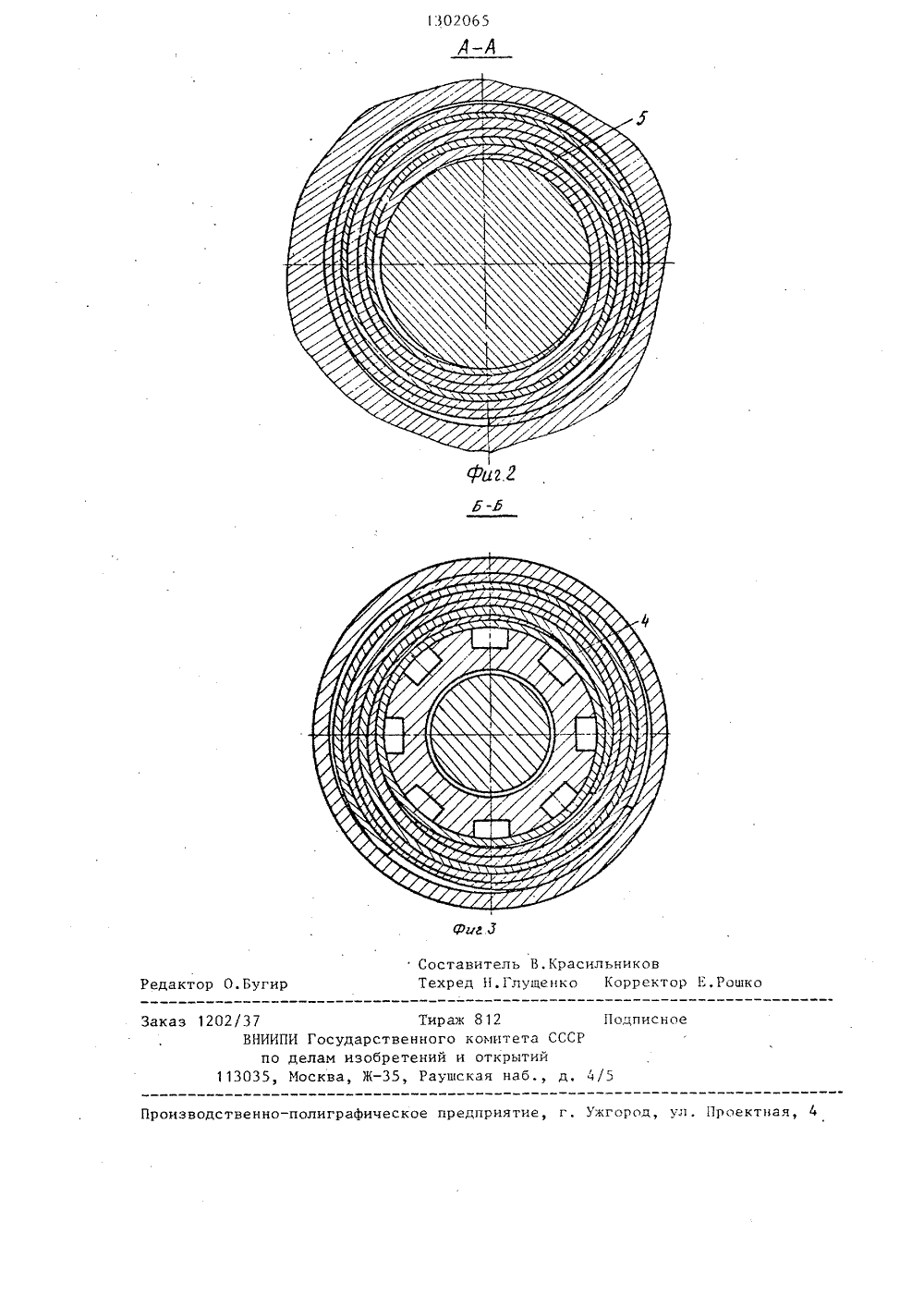

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 19) 111 5114 Р 16 44 АНИЕ ИЗОБРЕТЕН тельно вала. Уплотнение содержит корпус 1, плавающее уплотнительное кольцо 2, установленное с зазором по валу3. Между корпусом 1, плавающим уплотнительным кольцом 2 и валом 3 установлены демпфирующие элементы, выполненные в виде многовитковых спиральных пружин 4 и 5. При вращении вал 3взаимодействует со спиральными пружинами 5, раскручивает их, при этомувеличивается кольцевой радиальныйзазор между валом 3 и спиральнымипружинами 5, При неустойчивой работеуплотнительного кольца 2 спиральныепружины 4 демпфируют колебания и улучшают режим работы. Угловые колебанияуплотнительного кольца умЕньшаются за сче пружин равлен уплотнит ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ К А ВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССРУ 573650, кл, Г 16 7 15/44, 1977,(54) УПЛОТНЕНИЕ ВРАЩАЮЩЕГОСЯ ВАЛА(57) Изобретение относится к уплотнительной технике и может быть использовано в насосах, компрессорах и турбоагрегатах, Цель - повышение надежности и снижение протечек уплотняемойсреды за счет демпфирования колебанийуплотнительного кольца и поддержанияего концентричного положения относи 1302065 А ого, что наборы спираль и 5 разнесены в осевом нак противоположным торцамельного кольца. 2 з.п. ф-лб 5 7пружины 5 и отсутствии нагрузок на них при смещении вала. Кроме того, надежность уплотнения повышается за счет установки демпфирующих элементов в виде набора спиральных пружин 4, которые при появлении усповий, приводящих к неустойчивой работе плавающего кольца 2, поглощают энергию его колебаний. Для уменьшения угловых колебаний плавающего кольца спиральные пружины 4 и 5 установлены со смещением к противоположным торцам плавающего кольца 2. При возникновении угловых колебаний (перекосов) плавающегокольца относительно вала такое смещение позволяет восстановить концентричное положение плавающего кольца 2 относительно вала 3 13020 Уплотнение работает следующим образом.При вращении вала 3 и вэаимодей ствии лго со спиральными пружинами 5 силы трения раскручивают их и при этом увеличивается кольцевой радиальный зазор между валом 3 и спиральными пружинами 5. Эксцентричное смещение вала 3 не вызывает нагрузок в месте его контакта со спиральными пружинами 5, так как их витки при наличии послойных зазоров податливы в радиальномнаправлении, кроме того, предусмотре на установка спиральных пружин 5 таким образом, что их свободные концы смещены по поверхности вала относительно друг друга на равные промежутки,Уплотнение имеет меньшие протечки 55 за счет сопротивления щели на большой длине, Его надежность повышается за счет автоматического увеличения зазора при касании вала 3 0 спиральные Изобретение относится к уплотнительной технике и может быть использовано в насосах, компрессорах и турбоагрегатах.Цель изобретения - повышение надежности уплотнения путем демпфирования колебаний уплотнительного кольца и поддержания его концентричного положения относительно вала пружинными элементами. 1 ОНа фиг 1 показано предлагаемое уплотнение, общий вид в разрезе; на фиг,2 - сечение А-А на фиг. 1; на фиг.3 - сечение Б-Б на фиг.1,Уплотнение содержит корпус 1, пла э вающее уплотнительное кольцо 2, уста. новленное с зазором по валу 3 и имеющее возможность осевого и радиального перемещений. Между корпусом 1, плавающим уплотнительным кольцом 2 и 20 валом 3 установлены демпфирующие элементы в виде наборов спиральных пружин 4 и 5, .причем наружные концы спиральных пружин 4 зафиксированы в проточке 6 корпуса 1, а наружные концы спиральных пружин 5 - в проточке 7 уплотнительного кольца 2.Направление витков спиральных пружин 5 от их наружной части к внутренней противоположно направлению враще- ЭО ния вала. Свободные концы спиральных пружин 4 и 5, взаимодействующие соответственно с уплотнительным кольцом 2 и валом 3, смещены по окружности вала 3 относительно друг друга на 35 равные промежутки. Формула изобретения1. Уплотнение вращающегося вала,содержащее корпус, плавающее уплотнительное кольцо с кольцевой проточкойна внутренней поверхности и расположенными в ней демпфирующими элементами, о т л и ч а ю ш е е с я тем,что,с целью повьшения надежности, демпфирующие элементы выполнены в виде многовитковых спиральных пружин, зафиксированных внешними концами в кольцевой проточке плавающего уплотнительного кольца, с направлением витков,противоположным направлению вращениявала, а свободными концами взаимодействующими с уплотняемым валом, причемсвободные концы пружин смещены междусобой по поверхности вала равномерно.2, Уплотнение но п.1, о т л и ч а -ю щ е е с я тем, что на внутреннейповерхности корпуса выполнена кольцевая проточка, в которую введен демпфирующий элемент в виде многовитковыхспиральных пружин, наружными концамизафиксированных в кольцевой проточкекорпуса, с направлением витков, совпадающим с направлением вращения вала, а свободными концами взаимодействующими с плавающим уплотнительнымкольцом,3, Уплотнение по пп, 1 и 2, о тл и ч а ю щ е е с я тем, что демпфирующие элементы в корпусе и плавающемуплотнительном кольце смещены в осевом направлении к противоположным торцам плавающего уплотнительного кольца, причем демпфирующие элементы вплавающем уплотнительном кольце расположены со стороны уплотняемого объема.Фиг.2б-Ю Составитель В.КрасильниковТехред Н.Глущенко Корректор Е,Рошко Редактор О.Буги 02/37 Тираж 812 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. ч/5 аказ Произ твенно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
