Способ уплотнения разъемных фланцевых соединений

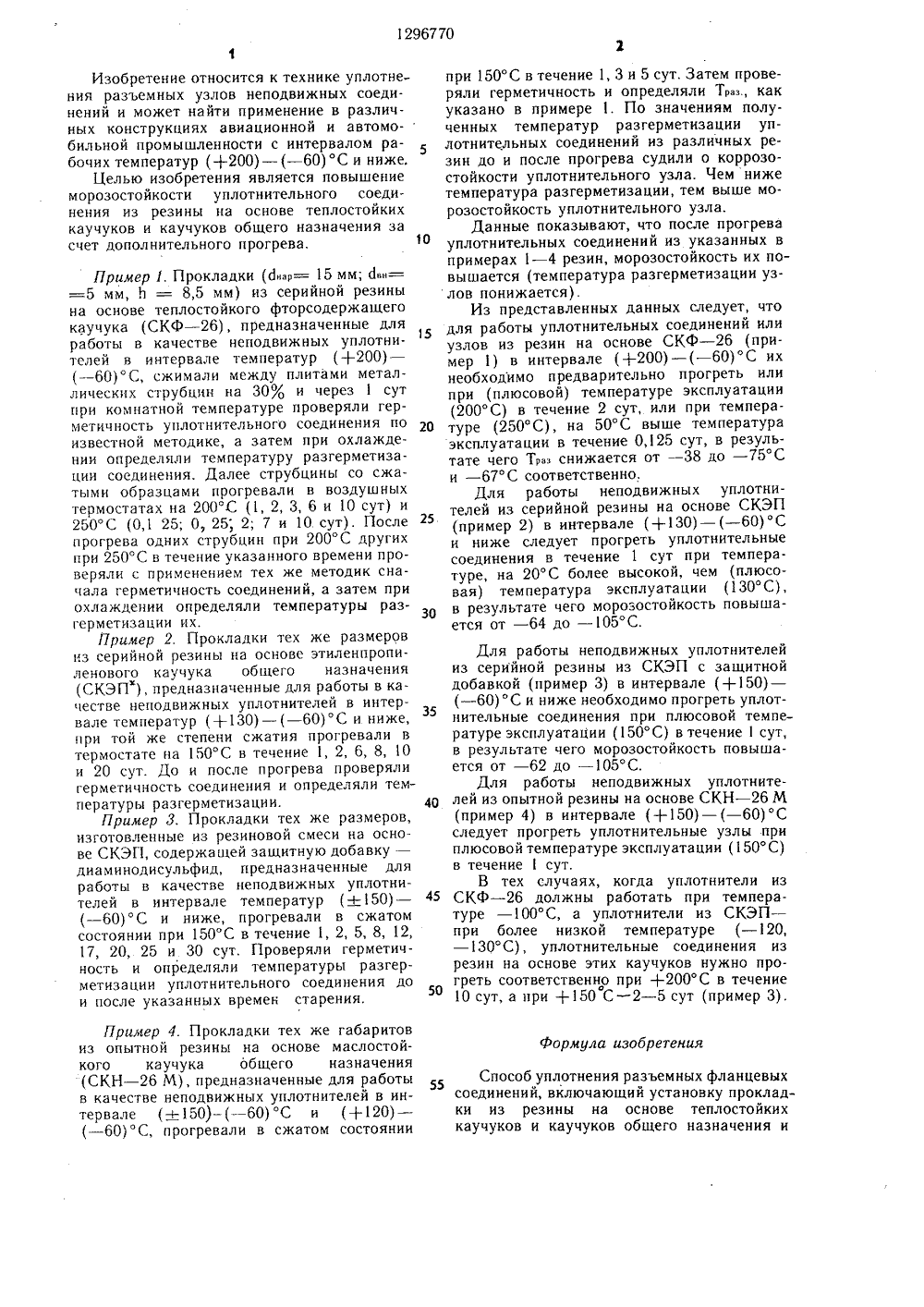

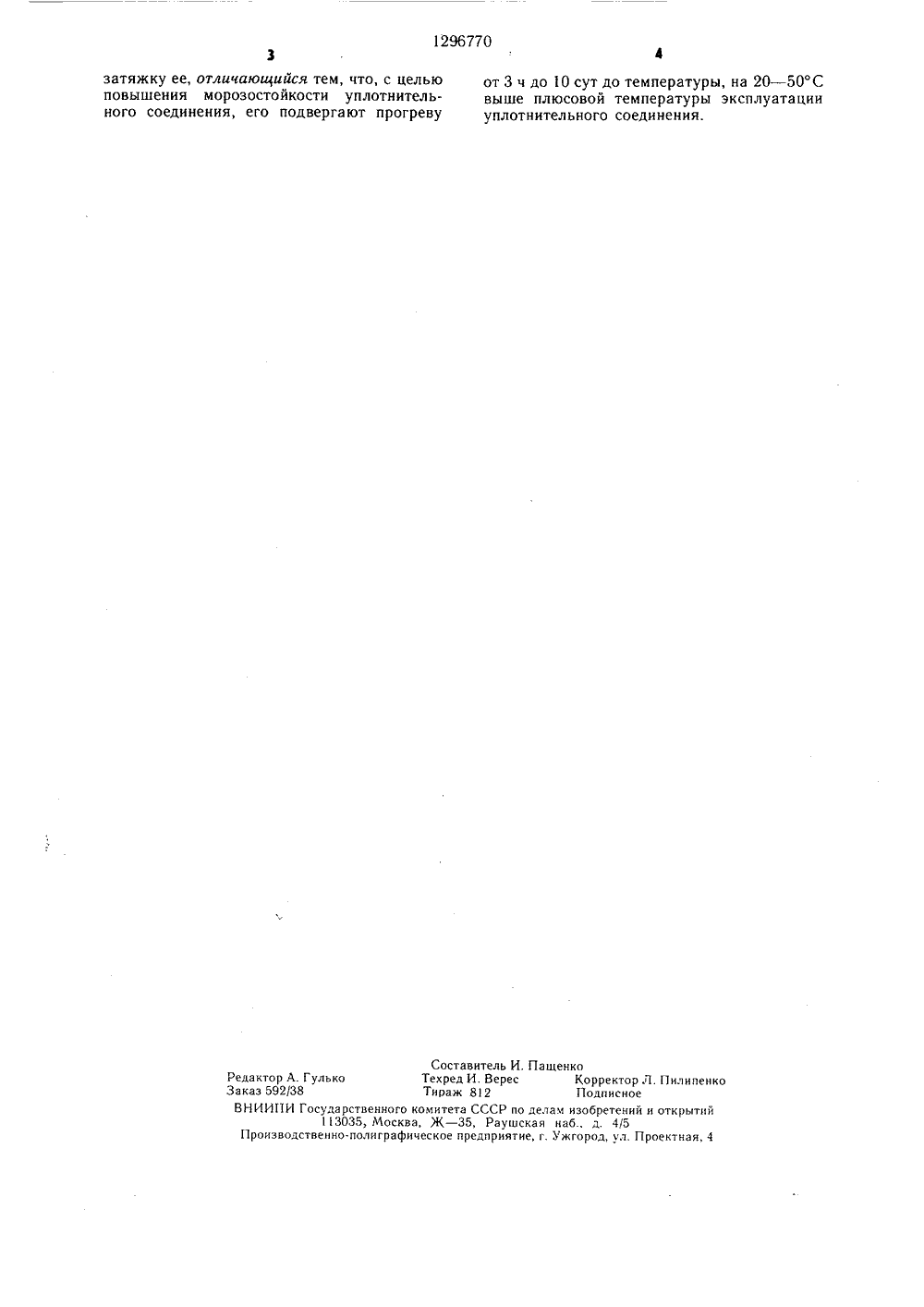

ОЮЗ СОВЕТСКИХ ОЦИАЛИСТИЧЕСНИРЕСПУБЛИК 6 16 1 15 САНИЕ ИЗОБРЕТЕНИ ЪЕ О М. Гудков хника физико-хими ри высоких и сверх Химия, 1965, с. 29 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ А ВТОРСНОМУ СВИДЕТЕЛЬСТВ(56) Циклис Д. С. Теческого исследования пвысоких давлениях. М.(54) С ПО НЫХ ФЛА (57) Изобр нения разь динений и личных кон мобильной повысить м соединения ного прогр от 3 ч до 50 С выше тации упло СОБ УПЛОТНЕНИЯ РАЗ МНЦЕВЫХ СОЕДИНЕНИЙ етение относится к технике уплотемных узлов неподвижных соеможет быть применено в разструкциях авиационной и авто- промышленности и позволяет орозостойкость уплотнительного из резины за счет дополнительева уплотнительного соединения 10 сут до температуры, на 20 - плюсовой температуры эксплуатнительного узла.1296770 35 40 45 50 Формула изобретения 55 Изобретение относится к технике уплотне ния разъемных узлов неподвижных соединений и может найти применение в различных конструкциях авиационной и автомобильной промышленности с интервалом рабочих температур (+200) - ( - 60) С и ниже,Целью изобретения является повышение морозостойкости уплотнительного соединения из резины на основе теплостойких каучуков и каучуков общего назначения за счет дополнительного прогрева,Пример 1. Прокладки (д-р= 15 мм; д-= =5 мм, Ь = 8,5 мм) из серийной резины на основе теплостойкого фторсодержащего каучука (СКФ - 26), предназначенные для работы в качестве неподвижных уплотнителей в интервале температур (+200) - ( - 60)С, сжимали между плитами металлических струбцин на ЗОЯ и через 1 сут при комнатной температуре проверяли герметичность уплотнительного соединения по известной методике, а затем при охлаждении определяли температуру разгерметизации соединения. Далее струбцины со сжатыми образцами прогревали в воздушных термостатах на 200 С (1, 2, 3, 6 и 10 сут) и 250 С (0,1 25; О, 25; 2; 7 и 10 сут). После прогрева одних струбцин при 200 С других при 250 С в течение указанного времени проверяли с применением тех же методик сначала герметичность соединений, а затем при охлаждении определяли температуры разгерметизации их.Пример 2. Прокладки тех же размеров нз серийной резины на основе этиленпропиленового каучука общего назначения (СКЭП"), предназначенные для работы в качестве неподвижных уплотнителей в интервале температур (+130) - ( - 60) С и ниже, при той же степени сжатия прогревали в термостате на 150 С в течение 1, 2, 6, 8, 10 и 20 сут. До и после прогрева проверяли герметичность соединения и определяли температуры разгерметизации.Пример 3. Прокладки тех же размеров, изготовленные из резиновой смеси на основе СКЭП, содержащей защитную добавку - диаминодисульфид, предназначенные для работы в качестве неподвижных уплотнителей в интервале температур (+ 150) - ( - 60)С и ниже, прогревали в сжатом состоянии при 150 С в течение 1, 2, 5, 8, 12, 17, 20, 25 и ЗО сут. Проверяли герметичность и определяли температуры разгерметизации уплотнительного соединения до и после указанных времен старения. Пример 4. Прокладки тех же габаритов из опытной резины на основе маслостойкого каучука общего назначения (СКН - 26 М), предназначенные для работы в качестве неподвижных уплотнителей в интервале (-+ 150) в ( - 60)С и (+120) - ( - 60)С, прогревали в сжатом состоянии 5 1 О 15 20 25 30 при 150 С в течение 1, 3 и 5 сут. Затем проверяли герметичность и определяли Тр-., какуказано в примере 1. По значениям полученных температур разгерметизации уплотнительных соединений из различных резин до и после прогрева судили о коррозостойкости уплотнительного узла. Чем нижетемпература разгерметизации, тем выше морозостойкость уплотнительного узла.Данные показывают, что после прогревауплотнительных соединений из указанных впримерах 1 - 4 резин, морозостойкость их повышается (температура разгерметизации узлов понижается).Из представленных данных следует, чтодля работы уплотнительных соединений илиузлов из резин на основе СКФ - 26 (пример 1) в интервале (+200) в ( - 60)С ихнеобходимо предварительно прогреть илипри (плюсовой) температуре эксплуатации(200 С) в течение 2 сут, или при температуре (250 С), на 50 С выше температураэксплуатации в течение 0,125 сут, в результате чего Тр- снижается от - 38 до - 75 Си - 67 С соответственно,Для работы неподвижных уплотнителей из серийной резины на основе СКЭП(пример 2) в интервале (+130) - ( - 60) Си ниже следует прогреть уплотнительныесоединения в течение 1 сут при температуре, на 20 С более высокой, чем (плюсовая) температура эксплуатации (130 С),в результате чего морозостойкость повышается от - 64 до - 105 С. Для работы неподвижных уплотнителей из серийной резины из СКЭП с защитной добавкой (пример 3) в интервале (+150) - ( - 60) С и ниже необходимо прогреть уплотнительные соединения при плюсовой температуре эксплуатации (150 С) в течение 1 сут, в результате чего морозостойкость повышается от - 62 до - 105 С.Для работы неподвижных уплотнителей из опытной резины на основе СКН - 26 М (пример 4) в интервале (+150) - ( - 60) С следует прогреть уплотнительные узлы при плюсовой температуре эксплуатации (150 С) в течение 1 сут.В тех случаях, когда уплотнители из СКФ - 26 должны работать при температуре - 100 С, а уплотнители из СКЭП - при более низкой температуре ( - 120, - 130 С), уплотнительные соединения из резин на основе этих каучуков нужно прогреть соответственно при +200 С в течение 10 сут, а при +150 С - 2 - 5 сут (пример 3),Способ уплотнения разъемных фланцевых соединений, включающий установку прокладки из резины на основе теплостойких каучуков и каучуков общего назначения и1296770 Составитель И. ПащенкоРедактор А. Гулько Техред И. Верес Корректор Л. ПилипенкоЗаказ 592/38 Тираж 812 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 затяжку ее, отличающийся тем, что, с целью повышения морозостойкости уплотнительного соединения, его подвергают прогреву от 3 ч до 10 сут до температуры, на 20 - 50 Свыше плюсовой температуры эксплуатацииуплотнительного соединения.
