Литниковая система для внутриформенного модифицирования

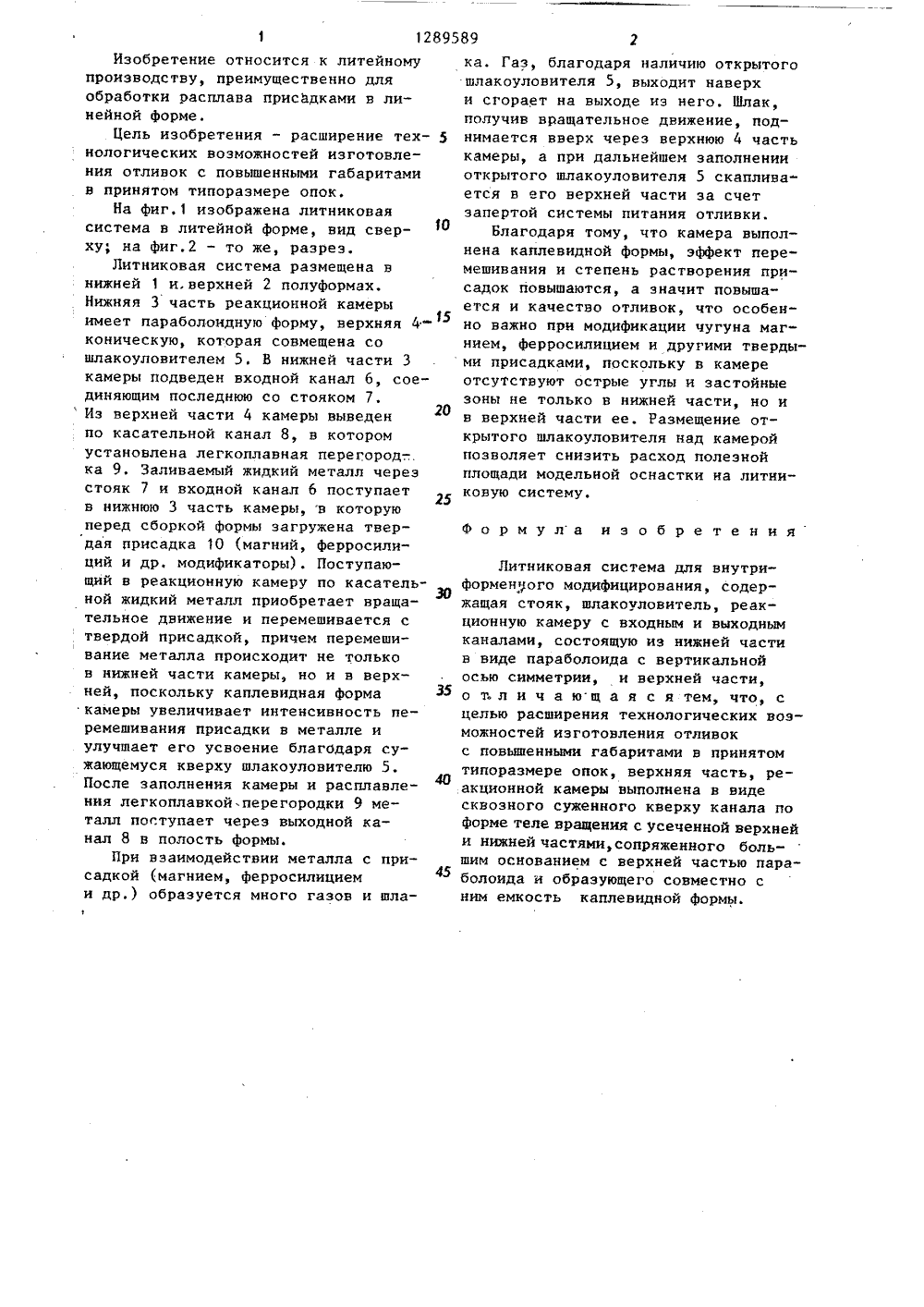

.П.Соколов58(088,8)иковые сис 2, с, 182.овые систеМ., Машгиэ,тво СССР08, 1977. 2 ил 7 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54) ЛИТНИКОВАЯ СИСТЕМА ДЛЯ ВНУТРИФОРМЕННОГО МОДИФИЦИРОВАНИЯ(57) Изобретение относится к литейному производству, преимущественнок устройствам для обработки металлатвердыми присадками, Цель изобретения - расширение технологических возможностей изготовления отливок с повышенными габаритами в принятом типоразмере опок. Заливаемый расплав через стояк 7 и входной канал 6,поступает в нижнюю часть камеры. В последнюю перед сборкой формы загружена твердая присадка 10. Поступающийв реакционную камеру по касательнойрасплав приобретает вращательное движение и перемешивается с твердойприсадкой. При этом перемешиваниепроисходит не только в нижней частикамеры, но и в верхней. Каплевиднаяформа камеры увеличивает интенсивность перемешивания присадки в металле и улучшает его усвоение благодарясужающемуся кверху шлакоуловителю 5.Изобретение относится к литейному производству, преимущественно для обработки расплава присадками в линейной форме.Цель изобретения - расширение тех нологических возможностей изготовления отливок с повышенными габаритами в принятом типоразмере опок.На фиг.1 изображена литниковая система в литейной форме, вид сверху; на фиг,2 - то же, разрез.Литниковая система размещена в нижней 1 и.верхней 2 полуформах. Нижняя 3 часть реакционной камеры имеет параболоидную форму, верхняя 4- коническую, которая совмещена со шлакоуловителем 5. В нижней части 3 камеры подведен входной канал б, соединяющим последнюю со стояком 7.Из верхней части 4 камеры выведен по касательной канал 8, в котором установлена легкоплавкая перегород- ка 9. Заливаемый жидкий металл через стояк 7 и входной канал 6 поступает в нижнюю 3 часть камеры, в которую перед сборкой формы загружена твердая присадка 10 (магний, ферросилиций и др. модификаторы). Поступающий в реакционную камеру по касательной жидкий металл приобретает вращательное движение и перемешивается с твердой присадкой, причем перемешивание металла происходит не только в нижней части камеры, но и в верхней, поскольку каплевидная форма камеры увеличивает интенсивность перемешивания присадки в металле и улучшает его усвоение благодаря сужающемуся кверху шлакоуловителю 5. После заполнения камеры и расплавления легкоплавкой перегородки 9 металл поступает через выходной канал 8 в полость формы.При взаимодействии металла с присадкой (магнием, ферросилицием и др.) образуется много газов и шла ка. Газ, благодаря наличию открытого шлакоуловителя 5, выходит наверх и сгорает на выходе иэ него. Шлак, получив вращательное движение, поднимается вверх через верхнюю 4 часть камеры, а при дальнейшем заполнении открытого шлакоуловителя 5 скапливается в его верхней части эа счет запертой системы питания отливки.Благодаря тому что камера выполнена каплевидной формы, эффект перемешивания и степень растворения присадок повышаются, а значит повышается и качество отливок, что особенно важно при модификации чугуна магнием, ферросилицием и другими твердыми присадками, поскольку в камере отсутствуют острые углы и застойные зоны не только в нижней части, но и в верхней части ее. Размещение открытого шлакоуловителя над камерой позволяет снизить расход полезной площади модельной оснастки на литниковую систему.Формула изобретенияЛитниковая система для внутриформенуого модифицирования, содержащая стояк, шлакоуловитель, реакционную камеру с входным и выходным каналами, состоящую из нижней части в виде параболоида с вертикальной осью симметрии, и верхней части, о т.л и ч а ю щ а я с я тем, что, с целью расширения технологических воэможностей изготовления отливок с повышенными габаритами в принятом типоразмере опок, верхняя часть, реакционной камеры выполнена в виде сквозного суженного кверху канала по форме теле вращения с усеченной верхней и нижней частями, сопряженного большим основанием с верхней частью параболоида и образующего совместно с ним емкость каплевидной формы.Составитель В.НиколаевТехред В.Кадар Корректор СфЧерни Редактор Н.Слободяник Заказ 7846/10 Тираж 263 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4фффф фффффф ффффффффффФфф ффффф фффэ фффф
