Устройство для определения максимальных значений импульсов при ультразвуковой дефектоскопии

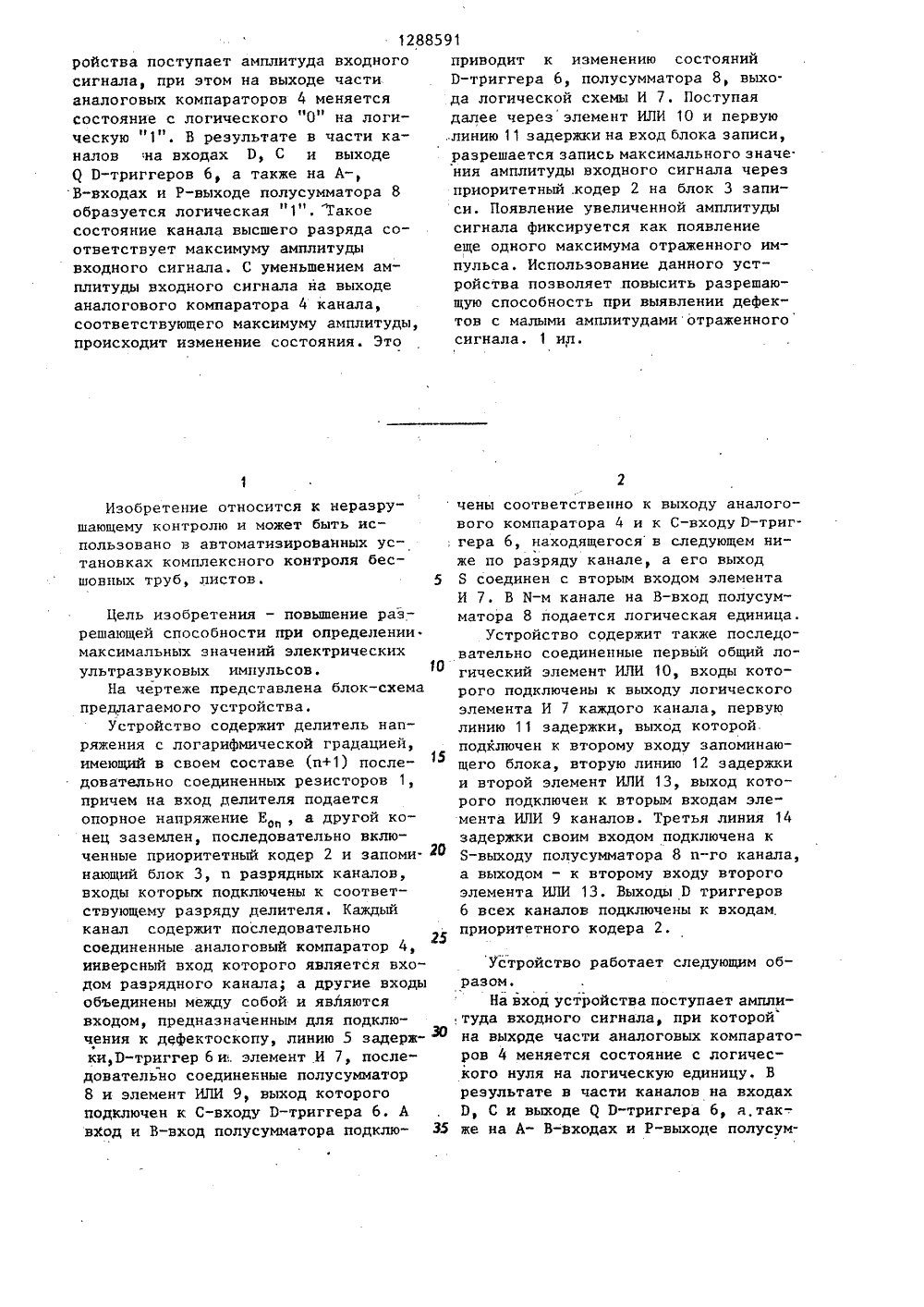

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИН 1 4 С 01 Х 29/04 ОПИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Всесоюзный научно-исследовательский институт по разработке неразрушающих методов и средств контроля качества материалов(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ МАКСИМАЛЬНЬй ЗНАЧЕНИЙ ИМПУЛЬСОВ ПРИУЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОПИИ(57) Изобуетение относится к неразрушающему контролю и может быть использовано в автоматизированных установках комплексного контроля бесшовных труб, листов. Целью изобретения является повышение разрешающейспособности при определении максимальных значений электрических ультразвуковых импульсов. На вход уст12885ройства поступает амплитуда входногосигнала, при этом на выходе частианалоговых компараторов 4 меняетсясостояние с логического "0" на логическую "1". В результате в части каналов на входах Э, С и выходеЭ-триггеров б, а также на А-,В-входах и Р-выходе полусумматора 8образуется логическая "1", Такоесостояние канала высшего разряда соответствует максимуму амплитудывходного сигнала. С уменьшением амплитуды входного сигнала на выходеаналогового компаратора 4 канала,соответствующего максимуму амплитуды,происходит изменение состояния, Это 91приводит к изменению состоянийЭ-триггера 6, полусумматора 8, выхода логической схемы И 7. Поступаядалее через элемент ИЛИ 10 и первую, линию 11 задержки на вход блока записи,разрешается запись максимального значе.ния амплитуды входного сигнала черезприоритетный .кодер 2 на блок 3 записи. Появление увеличенной амплитудысигнала фиксируется как появлениееще одного максимума отраженного импульса, Использование данного устройства позволяет повысить разрешающую способность при выявлении дефектов с малыми амплитудами отраженногосигнала, 1 ил.Изобретение относится к неразрушающему контролю и может быть использовано в автоматизированных установках комплексного контроля бесшовных труб, листов. 5 Цель изобретения - повышение разрешающей способности при определении.максимальных значений электрическихультразвуковых импульсов. 10На чертеже представлена блок-схемапредлагаемого устройства,Устройство содержит делитель напряжения с логарифмической градацией,имеющий в своем составе (и+1) последовательно соединенных резисторов 1,причем на вход делителя подаетсяопорное напряжение Е , а другой конец заземлен, последовательно включенные приоритетный кодер 2 и запоми- онающий блок 3, п разрядных каналов,входы которых подключены к соответствующему разряду делителя, Каждыйканал содержит последовательносоединенные аналоговый компаратор 4,инверсный вход которого является входом разрядного канала; а другие входыобъединены между собой и являютсявходом, предназначенным для подключения к дефектоскопу, линию 5 задерж" ЗОки,Э-триггер би,. элемент И 7, после"довательно соединенные полусумматор8 и элемент ИЛИ 9, выход которогоподключен к С-входу Э-триггера 6, Авход и В-вход полусумматора подклю чены соответственно к выходу аналогового компаратора 4 и к С-входу Э-триггера б, находящегося в следующем ниже по разряду канале, а его выход Б соединен с вторым входом элемента И 7. В М-м канале на В-вход полусумматора 8 подается логическая единица.Устройство содержит также последовательно соединенные первый общий логический элемент ИЛИ 10, входы которого подключены к выходу логического элемента И 7 каждого канала, первую линию 11 задержки, выход которой.подключен к второму входу запоминающего блока, вторую линию 12 задержки и второй элемент ИЛИ 13, выход которого подключен к вторым входам элемента ИЛИ 9 каналов. Третья линия 14 задержки своим входом подключена к Я-выходу полусумматора 8 и-го канала, а выходом - к второму входу второго элемента ИЛИ 13. Выходы Э триггеров б всех каналов подключены к входам, приоритетного кодера 2. Устройство работает следующим образом.На вход устройства поступает амплитуда входного сигнала, при которой на выхрде части аналоговых компараторов 4 меняется состояние с логического нуля на логическую единицу, В результате в части каналов на входах Э, С и выходе Я Э-триггера 6, а,так-. же на А- В-входах и Р-выходе полусум1288591 матора 8 образуется логическая единица, а на Б-выходе полусумматора 8 образуется логический нуль. Такое состояние канала высшего разряда соответствует максимуму амплитуды вход 5 ного сигнала. С уменьшением амплитуды входного сигнала на выходе аналогового компаратора 4 канала, соответствующего максимуму амплитуды входного сигнала, происходит изменение состояния логической единицы на логический нуль, который задерживается в линии 5 задержки на время изменения состояний на выходах Б и Р полусумматора 8 и на С-входе Р-триг гера 6 на противоположные. Изменение этих состояний приводит к тому, что на С-входе Р-триггера 6 рассматриваемой ячейки появляется логический нуль, в результате чего Ц-выход 20 Р-триггера 6 этой ячейки продолжает оставаться в состоянии логической Устройство для определения максимальных значений импульсов при ультразвуковой дефектоскопии, содержащее источник опорного напряжения, резисторный делитель напряжения с логарифмической градацией из (и+1) пос-.ледовательно соединенных резисторов, включенных между источником опорного напряжения и нулевой шиной, последовательно соединенные приоритетный кодер и запоминающий блок, и каналов, входы которых подключены к соответствующему разряду делителя, а выходы - к приоритетному кодеру выполненных из аналогового компаратора, инверсный вход которого является входом канала, а другие входы объединены между собой и являются входом, предназначенным для подключения к дефектоскопу, послецовательно соединенных Р-триггера и элемента И, и элемента ИЛИ, последовательно соединенные первый элемент ИЛИ, входы которого подключены к выходам элементов И каждого канала, и первую линию задержки, выход которой подключен к запоминающему блоку, и вторую линию задержки, о т л и ч а ю щ е е с я тем, что, с целью повышения разрешающей способности, каждый канал снабжен линией задержки, включенной между выходом аналогового компаратора и Р-входом Р-триггера, и полусумматором, входы А и В которого подключены соответственно к выходу аналогового компаратора и к С-входу Р-триггера, последующего по разряду канала, а его Р- и Б-выходы - соответственно к первому входу элемента ИЛИ и второму входу элемента И, источником логической единицы, подключенным к В-входу полусумматора п-го канала, последовательно соединенными третьей линией задержки, вход которой подсоединен к Б-выходу полусумматора и-го кзнала, и вторым элементом ИЛИ, второй вход которого подключен к выходу второй линии задержки, а выход подключен к вторым входам элементов ИЛИ каждого канала. единицы, кроме того наличие логических единиц на Я-выходе Р-триггера 6и Б-выходе полусумматора 8 переводит 25выход элемента И 7 соответствующегоканала в состояние логической единицы. Эта логическая единица с выходаэлемента И 7 поступает через первыйэлемент ИЛИ 10 и первую линию 11 задержки на вход, разрешающий запись взапоминающем блоке 3, и обеспечиваетзапись максимального значения амплиВНИИПИ Заказ 7801/42 Т аж 799 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 туды входного сигнала, поступающегос С 1-выходов Р-триггеров 6 через прио 35ритетное кодирующее устройство 2. Этаже логическая единица обеспечиваетсостояние логической единицы на всехС-входах Р-триггеров 6 всех ячеек.Такое состояние С-входов всех ячеек 40позволяет при появлении увеличеннойамплитуды входного сигнала записатьее в ячейки высших разрядов, что зафиксируется устройством как появление еще одного максимума отраженногоимпульса вдоль протяженности дефек-та. При появлении уменьшенной амплитуды входного сигнала устройство ведет себя аналогично описанному случаю и при необходимости убывающиеамплитуды входного сигнала могут бытьзафиксированы в запоминающем устройстве 3,Использование предлагаемого устройства повышает разрешающую способность при выявлении дефектов с малымч амплитудами отраженного сигнала. Формула изобретения
