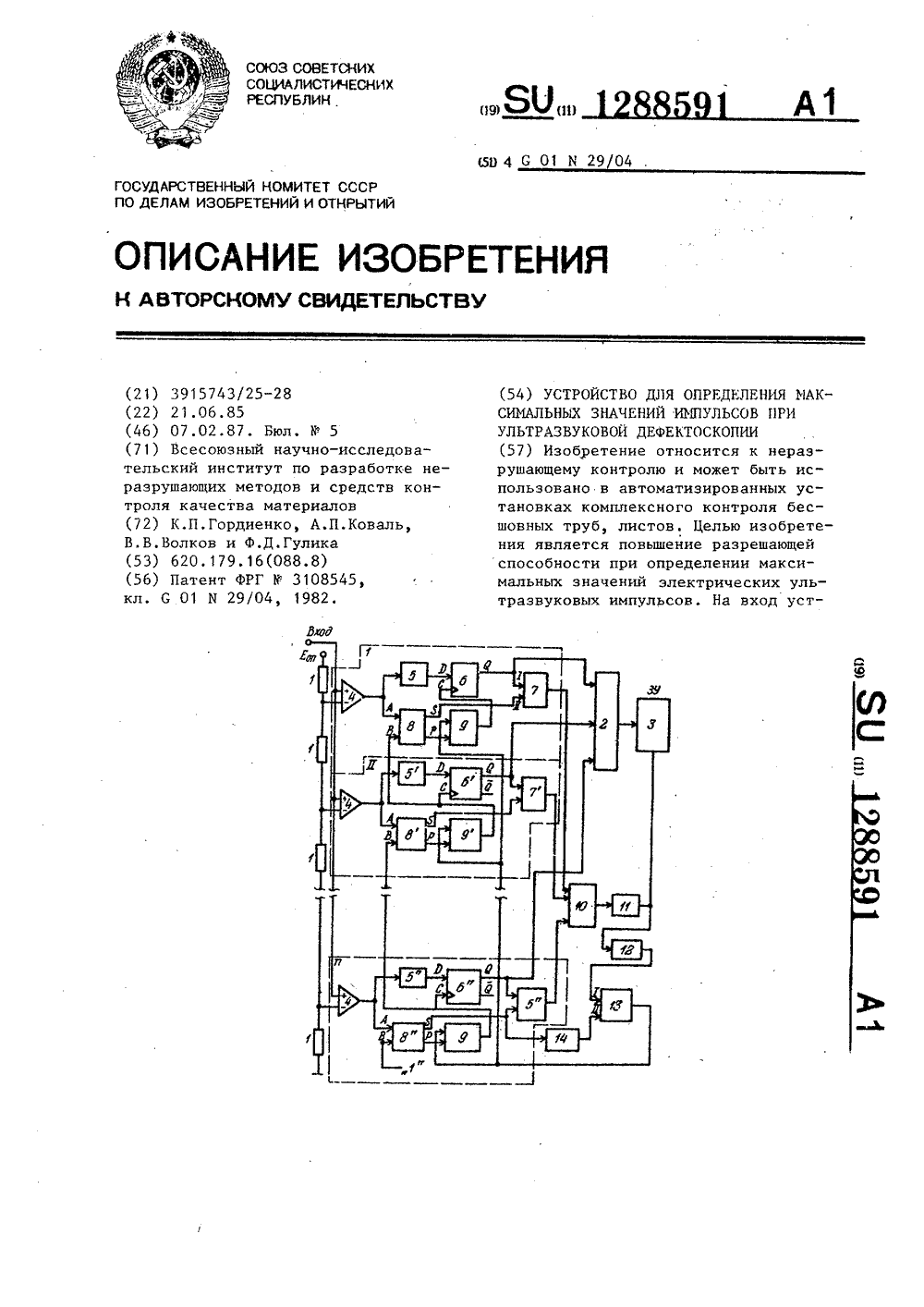

Номер патента: 1288591

Опубликовано: 07.02.1987

Авторы: Волков, Гордиенко, Гулика, Коваль

МПК: G01N 29/04

Метки: дефектоскопии, значений, импульсов, максимальных, ультразвуковой

...к Я-выходу полусумматора 8 и-го канала, а выходом - к второму входу второго элемента ИЛИ 13. Выходы Э триггеров б всех каналов подключены к входам, приоритетного кодера 2. Устройство работает следующим образом.На вход устройства поступает амплитуда входного сигнала, при которой на выхрде части аналоговых компараторов 4 меняется состояние с логического нуля на логическую единицу, В результате в части каналов на входах Э, С и выходе Я Э-триггера 6, а,так-. же на А- В-входах и Р-выходе полусум1288591 матора 8 образуется логическая единица, а на Б-выходе полусумматора 8 образуется логический нуль. Такое состояние канала высшего разряда соответствует максимуму амплитуды вход 5 ного сигнала. С уменьшением амплитуды входного сигнала на выходе...

Номер патента: 669284

Опубликовано: 25.06.1979

Авторы: Билик, Гулика, Куцевицкий, Саворовский

МПК: G01N 27/86

Метки: вихретоковый, дефектоскоп

...принципиальная схемапредлагаемого дефектоскопа.Она содержит автогенератор 1, включенный в его. колебательный контур 2,вихретоковый преобразователь 3, амплитудный детектор 4, подключенный черезтрансформатор 5 к выходу автогенератора 1, усилитель 6 постоянного тока (ИТТ),связанный с выходом детектора 4, включенный между усилителем и автогенератором узел 7 с нелинейной характеристикой6692 Я 1 1 ИИПИ Заказ 3652/3Гираж 1089 Г 1 одписног сопротивления, представляюший цвухкаскадный активный (на транзисторах) четырехполюсник, вход 8 которого подключенк колебательному контуру, С выхода 9УПТ сигналы подаются к индикаторам 1 начертеже не показаны) для преобразова-ния их к виду, удобному для регистрациии наблюдения,Лефектоскоп работает следуюшим...
