Генератор импульсов, управляемый кодом

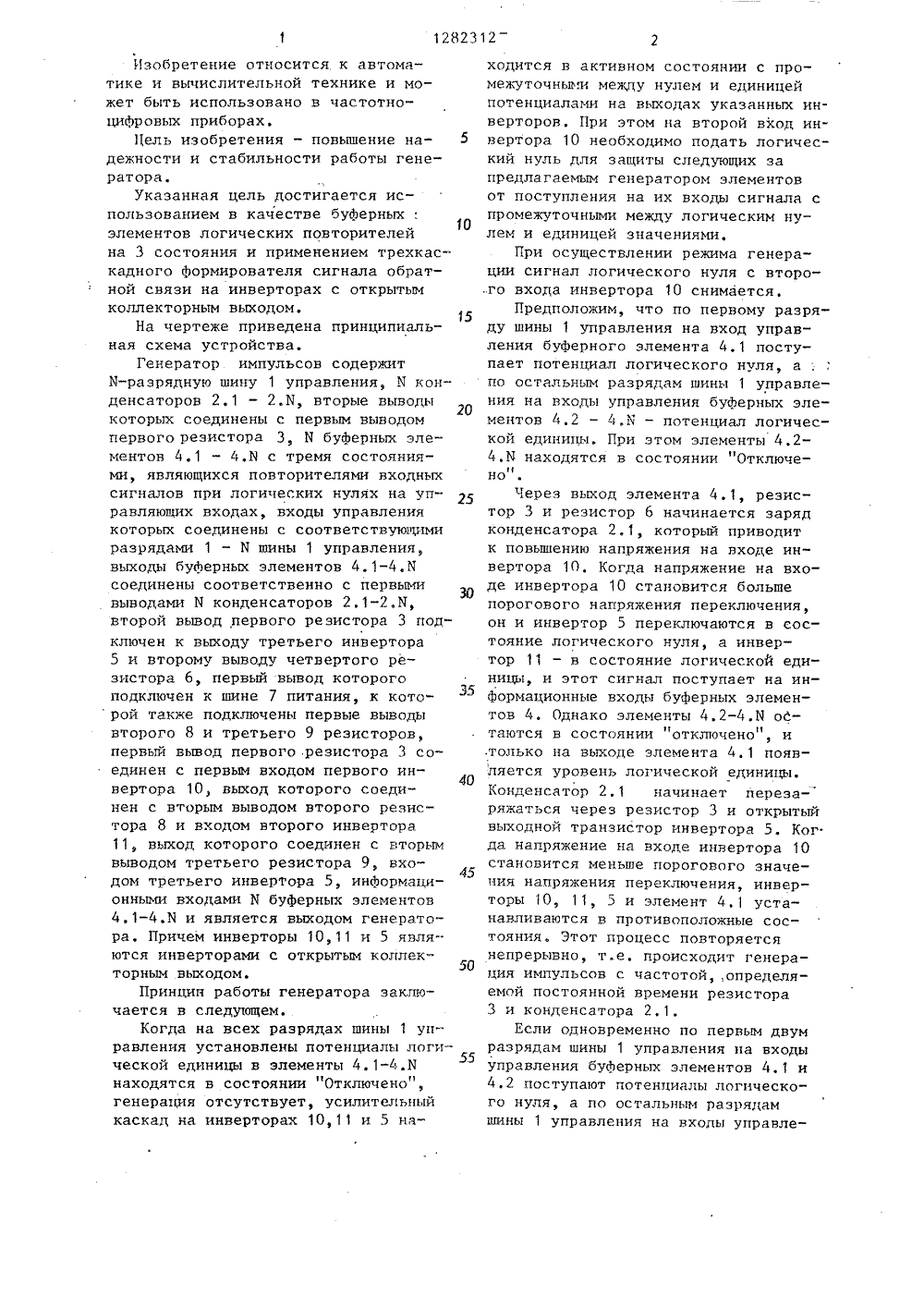

.80128 312 94 Н 03 К 3/02 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ, СССРпО ДелАм изОБРетений и ОткРытий К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение относится к областиавтоматики и вычислительной техникии может быть использовано в частотно-цифровых приборах. Цель изобретения - повышение надежности и стабильности работы генератора - достигается,использованием в качестве буферных элементов логических повторителей на три состояния с применением трехкаскадного формирователя сигнала обратной связи на инверторах. Генератор содержит М-разрядную шину 1 управления, конденсаторы 2.1-2,И, резисторы 3, 6, 8 и 9, буферные элементы 4.1-4.И, инверторы 5, 10 и 11, шину 7 питания. Все инверторы выполнены с открытым коллекторным выходом. Число возможных частот генерации при М-разрядной шине 1 управления и равнозначном количестве буферных элементов 4.1-4.И равно (2 И). 1 ил.Изобретение относится к автоматике и вычислительной технике и может быть использовано в частотно- цифровых приборах.Цель изобретения - повышение на дежности и стабильности работы генератора.Указанная цель достигается использованием в качестве буферных:10 элементов логических повторителей на 3 состояния и применением трехкаскадного формирователя сигнала обратной связи на инверторах с открытым коллекторным выходом.На чертеже приведена принципиальная схема устройстваГенератор импульсов содержит И-разрядную шину 1 управления, И конденсаторов 2,1 - 2.И, вторые выводи которых соединены с первым выводом первого резистора 3, Б буферных элементов 4.1 - 4,В с тремя состояниями, являющихся повторителями входных сигналов при логических нулях на управляющих входах, входы управления которых соединены с соответствующими разрядами 1 - М шины 1 управления, выходы буферных элементов 4.1-4.И соединены соответственно с первыми выводами И конденсаторов 2.1-2,М, второй вывод первого резистора 3 подключен к выходу третьего инвертора 5 и второму выводу четвертого резистора 6, первый вывод которого подключен к шине 7 питания, к которой также подключены первые вывоцы второго 8 и третьего 9 резисторов, первый вывод первого .резистора 3 соединен с первым входом первого инвертора 10, выход которого соединен с вторым выводом второго резистора 8 и входом второго инвертора 11, выход которого соединен с вторим выводом третьего резистора 9, входом третьего инвертора 5, информационными входами М буферных элементов 4,1-4.И и является выходом генератора. Причем инверторы 10,11 и 5 явля- ются инверторами с открытым коллекторным выходом.Принцин работы генератора заключается в следующем.Когда на всех разрядах шины 1 управления установлены потенциалы логи ческой единицы в элементы 4.1-4.Ы находятся в состоянии "Отключено", генерация отсутствует, усилительный каскад на инверторах 10,11 и 5 находится в активном состоянии с промежуточными между нулем и единицейпотенциалами на выходах указанных инверторов. При этом на второй вход инвертора 10 необходимо подать логический нуль для защиты следующих запредлагаемым генератором элементовот поступления на их входы сигнала спромежуточными между логическим нулем и единицей значениями,При осуществлении режима генерации сигнал логического нуля с второ.го входа инвертора 10 снимается.Предположим, что по первому разряду шины 1 управления на вход управления буферного элемента 4.1 поступает потенциал логического нуля, апо остальным разрядам шинн 1 управления на входы управления буферных элементов 4.2 - 4,Б - потенциал логической единицы. При этом элементы 4.24,И находятся в состоянии "ОтключеноЧерез выход элемента 4.1, резистор 3 и резистор б начинается зарядконденсатора 2,1, который приводитк повышению напряжения на входе инвертора 10, Когда напряжение на входе инвертора 10 становится большепорогового напряжения переключения,он и инвертор 5 переключаются в состояние логического нуля, а инвертор 11 - в состояние логической единицы, и этот сигнал поступает на информационные входы буферных элементов 4, Однако элементы 4.2-4.И остаются в состоянии чотключено и.только на выходе элемента 4.1 появляется уровень логической единицы.Конденсатор 2.1 начинает переза-ряжаться через резистор 3 и открытыйвыходной транзистор инвертора 5. Ког.да напряжение на входе инвертора 10становится меньше порогового значения напряжения переключения, инверторы 10, 11, 5 и элемент 4,1 устанавливаются в противоположные состояния. Этот процесс повторяетсянепрерывно, т,е. происходит генерация импульсов с частотойопределяемой постоянной времени резистора3 и конденсатора 2,1Если одновременно по первым двумразрядам шины 1 управления на входыуправления буферных элементов 4.1 и4.2 поступают потенциалы логического нуля, а по остальным разрядамшины 1 управления на входы управлеЗаказ 7285/57 Тираж 899 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,4 ния буферных элементов 4.3-4.М - потенциал логической единицы, то элементы 4.3-4,М находятся в состоянии "Отключено", а работают элементы 4,1 и 4.2. В этом случае частота им пульсов определяется постоянной време - ни резистора 3 икондесаторов 2.1 и 2,2.В случае, когда по всем разрядам шины 1 управления на входы управления элементов 4,1-4.М подаются потенциалы логического нуля, то частота генерации определяется постоянной времени резистора 3 и конденсаторов 2,1-2.М,В случае, если на всех разрядах шины 1 управления установлен потенциал логической единицы, то генерация прекращается.Частота Р импульсов генерации определяется выражением 20 КК (О 1 Р+02 РОМР) где Р - Р. - числовые (О или 1) энавчения потенциалов логических сигналов наразрядах шины 1 управления;К = 2 - 4 и определяется порогами переключения инверторов.Число возможных частот генерации wри М-разрядной шине 1 управления и равнозначном количестве буферных элементов 4.1-4.М равно (2 -1), 35 Формула изобретения Генератор импульсов управляемый кодом, содержащий М-разрядную шину управления, шину питания, М-буферных элементов, входы управления которых соединены с соответствующими разрядами шины управления, выходы буферных элементов соединены с первыми выводами М конденсаторов, вторые выводы которых соединены с первым выводом пер-: вого резистора, о т л и ч а ю щ и йс я тем, что, с целью повьшения надежности и стабильности работы, в него-;введены три инвертора с открытыми коллекторными выходами и три резистора, второй вывод первого резис- тора подключен к выходу третьего инвер- тора и второму выводу четвертого резистора, первый вывод которого подключенк шине. питания, к которой также подключены первые выводы второго и третьего резисторов, первый вывод перво го резистора соединен с входом первого инвертора, выход которого соединен со вторым выводом второго резистора и входом второго инвертора, выход которого соединен со вторым выводом третьего резистора, входом третьего инвертора, информационными входами М буферных элементов и является выходом генератора, причем буферные элементы представляют собой логические повторители на три,состояния.
