Программируемый генератор импульсов

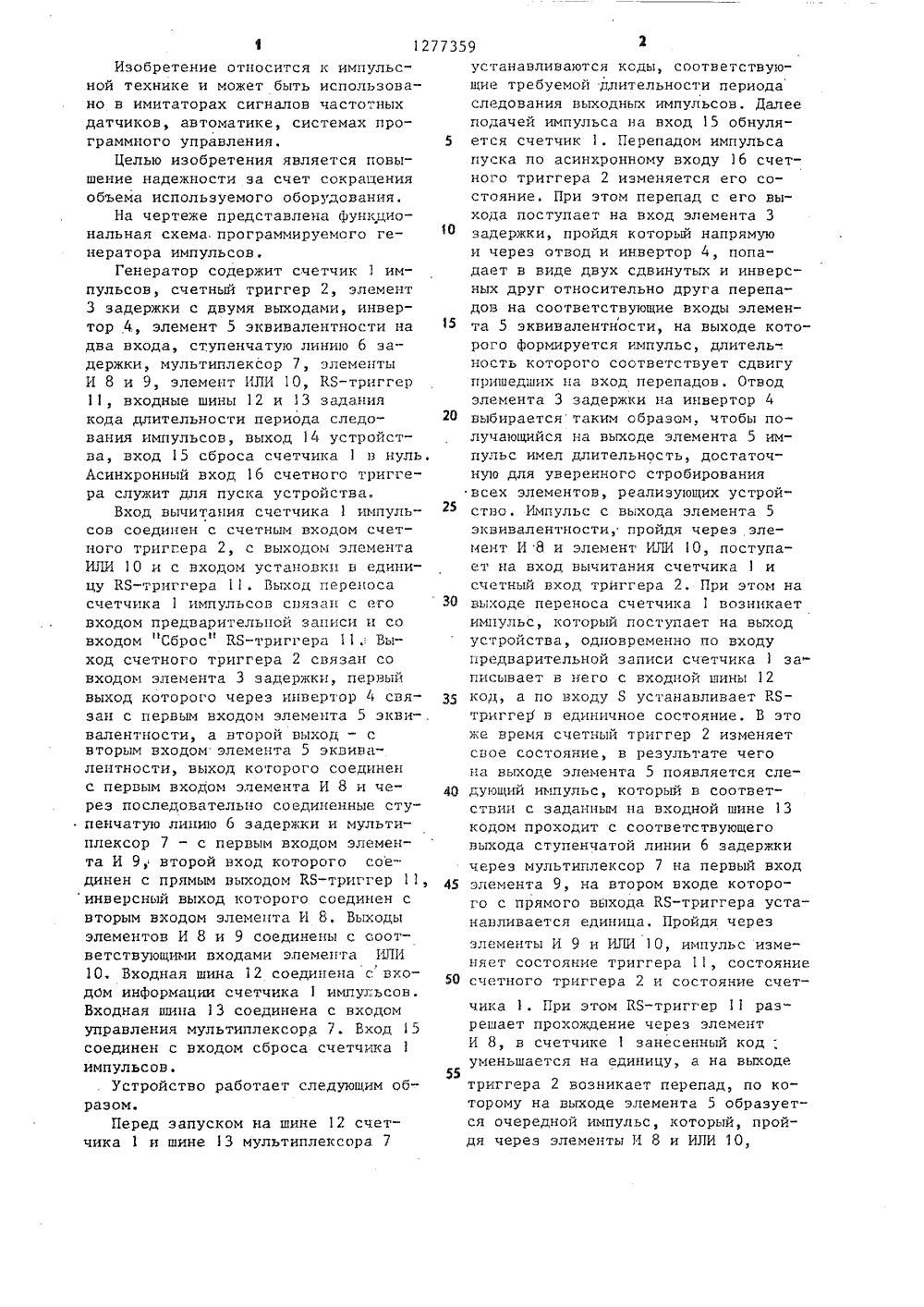

(57) Изобзовано в УЕМЫИ ГЕНЕРАТОР ретение может быт имитаторах сигнал споль- частот ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕ А ВТОРСКОМУ СВИДЕТЕЛЬСТВ(21) 3885487/2 (22) 19.04.85 (46) 15.2.86. (72) О.А.Алекс (53) 621.374.5 (56) Авторское У 1003315, кл,ых датчиков, автоматике, системах программного управления. Целью изобретения является повышение надежности. Для достижения цели руемый генератор импуль элемент 3 задержки, элем валентности, элементы И мент ИЛИ 1 О, инвертор 4 11. Программируемый ген содержит счетчик 1 импу пенчатую линию 6 задерж плексор 7. Данный прогр генератор позволяет сок и сложность оборудовани в программи; ов введены ент 5 экви, 9, элетриггеры 2, ратор также ьсов, стуи, мультиммируемый атить объем1 ил.Изобретение относится к импульсной технике и может быть использовано в имитаторах сигналов частотныхдатчиков, автоматике, системах программного управления.Целью изобретения является повышение надежности за счет сокращенияобъема используемого оборудования.На чертеже представлена функциональная схема программируемого генератора импульсов,Генератор содержит счетчикимпульсов, счетный триггер 2, элемент3 задержки с двумя выходами, инвертор 4, элемент 5 эквивалентности надва входа, ступенчатую линию 6 задержки, мультиплексор 7, элементыИ 8 и 9, элемент ИЛИ 10, КБ-триггер11, входные шины 12 и 13 заданиякода длительности периода следования импульсов, выход 14 устройства, вход 15 сброса счетчика 1 в нуль,Асинхронный вход 16 счетного триггера служит для пуска устройстваВход вычитания счетчикаимпульсов соединен с счетным входом счетного триггера 2, с выходом элементаИЛИ 10 и с ВхОДОм установки в еДиницу ЕБ-триггера 1. Выход перешсасчетчика 1 импульсов связан с еговходом предварительной записи и совходом "Сброс" ЕБ-триггера 11. Выход счетного триггера 2 связан совходом элемента 3 задержки, первыйвыход которого через инвертор 4 связан с первым входом элемента 5 экви-,валентности, а второй выход - свторым входом элемента 5 эквива"лентности, выход которого соединенс первым входом элемента И 8 и через последовательно соединенные ступенчатую линию 6 задержки и мультиплексор 7 - с первым входом элемента И 9, второй вход которого соединен с прямым выходом ЕБ-триггер 11,инверсный выход которого соединен свторым входом элемента И 8, Выходыэлементов И 8 и 9 соединены с соответствующими входами элемента ИЛИ10. Входная шина 2 соединена с входдм информации счетчика 1 импульсов.Входная шина 13 соединена с входомуправления мультиплексора 7. Вход 5соединен с входом сброса счетчикаимпульсов.Устройство работает следующим образом.Перед запуском на шине 12 счетчика 1 и шине 13 мультиплексора. 7 5 О 5 20 за 35 устанавливаются коды, соответствующие требуемой лительности периода следования выходных импульсов, Далее подачей импульса на вход 15 обнуляется счетчик 1. Перепадом импульса пуска по асинхронному входу 16 счетного триггера 2 изменяется его состояние. При этом перепад с его выхода поступает на вход элемента 3 задержки, пройдя который напрямую и через отвод и инвертор 4, попадает в виде двух сдвинутых и инверсных друг относительно друга перепадов на соответствующие входы элемен/та 5 эквивалентности, на выходе которого формируется импульс, длитель-, ность которого соответствует сдвигу пришедших на вход перепадов. Отвод элемента 3 задержки на инвертор 4 выбираетсятаким образом, чтобы получающийся на выходе элемента 5 импульс имел длительность, достаточную для уверенного стробирования всех элементов, реализующих устройство. Импульс с выхоца элемента 5 эквивалентности, пройдя через элемент И 8 и элемент ИЛИ 10, поступает на вход вычитания счетчика 1 и счетный вход триггера 2, При этом на выходе переноса счетчика 1 возникает импульс, который поступает на выход устройства, одновременно по входу предварительной записи счетчика 1 записывает в него с входной шины 12 код, а по входу Б устанавливает РБ- триггер в единичное состояние. В это же время счетный триггер 2 изменяет свое состояние, в результате чего на выходе элемента 5 появляется следующий импульс, который в соответствии с заданным на входной шине 13 кодом проходит с соответствующего выхода ступенчатой линии 6 задержки через мультиплексор 7 на первый вход элемента 9, на втором входе которого с прямого выхода РБ-триггера устанавливается единица. Прокдя через элементы И 9 и ИЛИ 10, импульс изменяет состояние триггера 11, состояниесчетного триггера 2 и состояние счетчика 1. При этом ЕБ-триггер 11 разрешает прохождение через элементИ 8, в счетчике 1 занесенный код;уменьшается на единицу а на выходетриггера 2 возникает перепад, по которому на вьгходе элемента 5 образуется очередной импул.ьс, который, пройдя через элементы И 8 и ИЛИ 1 О,1277359 Т = 11+ и Ь ь, - задержка в цепи содержащейлинию 3 задержки;И - число, код которого установлен на входной шине 12 счетчика 1;и - число код которого установлен на входной шине 13 мультиплексора 7;задержка в одной ступениступенчатой линии 6 задержки. где Составитель Ю.СибирякТехред А.Кравчук Корректор М.Шароши Редактор Л.Повхан Заказ 6758/55 Тираж 816 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 уменьшает содержимое счетчика 1 ещена единицу и снова изменяет состояние счетного триггера 2. Импульсы,образующиеся в элементе 5 эквивалентности, в результате изменениясостояния триггера 2 проходят черезэлемент И. 8, минуя ступенчатую линию 6 задержки до тех пор, пока подих действием счетчик 1 не прийдет внулевое состояние. Следующий послеэтого импульс с выхода элементаИЛИ 10 проходит на выход 14 устройства с ьыхода переноса счетчика 1,происходит занесение в.счетчик 1 исходной кодовой информации по входной шине 12, изменяется состояниеКЯ-триггера 11, в результате чегоразрешается прохождение импульсовчерез элемент И 9 и запрещаетсячерез элемент И 8. Импульс, возникший на элементе 5 эквивалентности,проходит через ступенчатую линию 6задержки, через соответствующийвыход на мультиплексор 7 и далеечерез элементы И 9 и ИЛИ 10. После этого состояние КЯ-триггера 11 изменяется на противоположное, счетчик 1 изменяет свое состояние на единицу, перебрасывается триггер 2 и т.д.Таким образом, на выходе устройства появляются импульсы, период следования которых определяется, как Разрешающая способность предлагаемого устройства определяется величиной ступенчатой линии 6 задержки, при .этом остальные элементы могут быть сравнительно низкочастотными. формула изобретения 10Программируемый генератор импульсов, содержащий счетчик импульсов,ступенчатую линию задержки, выходыкоторой соединены с входами мультиплексора, о т л и ч а ю щ и й с ятем, что, с целью повышения надежности работы, в него введены элементзадержки, элемент эквивалентности,два элемента И, элемент ИЛИ, инвертор, счетный и КЯ-триггеры, причеминформационные входы счетчика импульсов являются первой входной шинойустройства, выход счетного триггерасоединен с входом элемента задержки,выходы которого, один напрямую, адругой через инвертор, соединеныс соответствующими входами элементаэквивалентности, выход которого соединен с входом ступенчатой линии задержки и первым входом первого элемента И, выход мультиплексора соединен с первым входом второго элементаИ, выходы первого, второго элементовИ соединены с соответствующими входа"ми элемента ИЛИ, выход которого сое динен со счетным входом счетного . триггера, входом вычитания счетчика импульсов и входом установки в единицу КЯ-триггера, прямой и инверсный выходы которого соединены соот ветственно с вторыми входами второгои первого элементов И, выход переноса счетчика импульсов соединен с входом "Сброс" КЯ-триггера, с входоь предварительной записи счетчика, вт 45 рая входная шина устройства соединена с входом управления мультиплексора.
