Дифференциальный привод к вальцовому станку
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

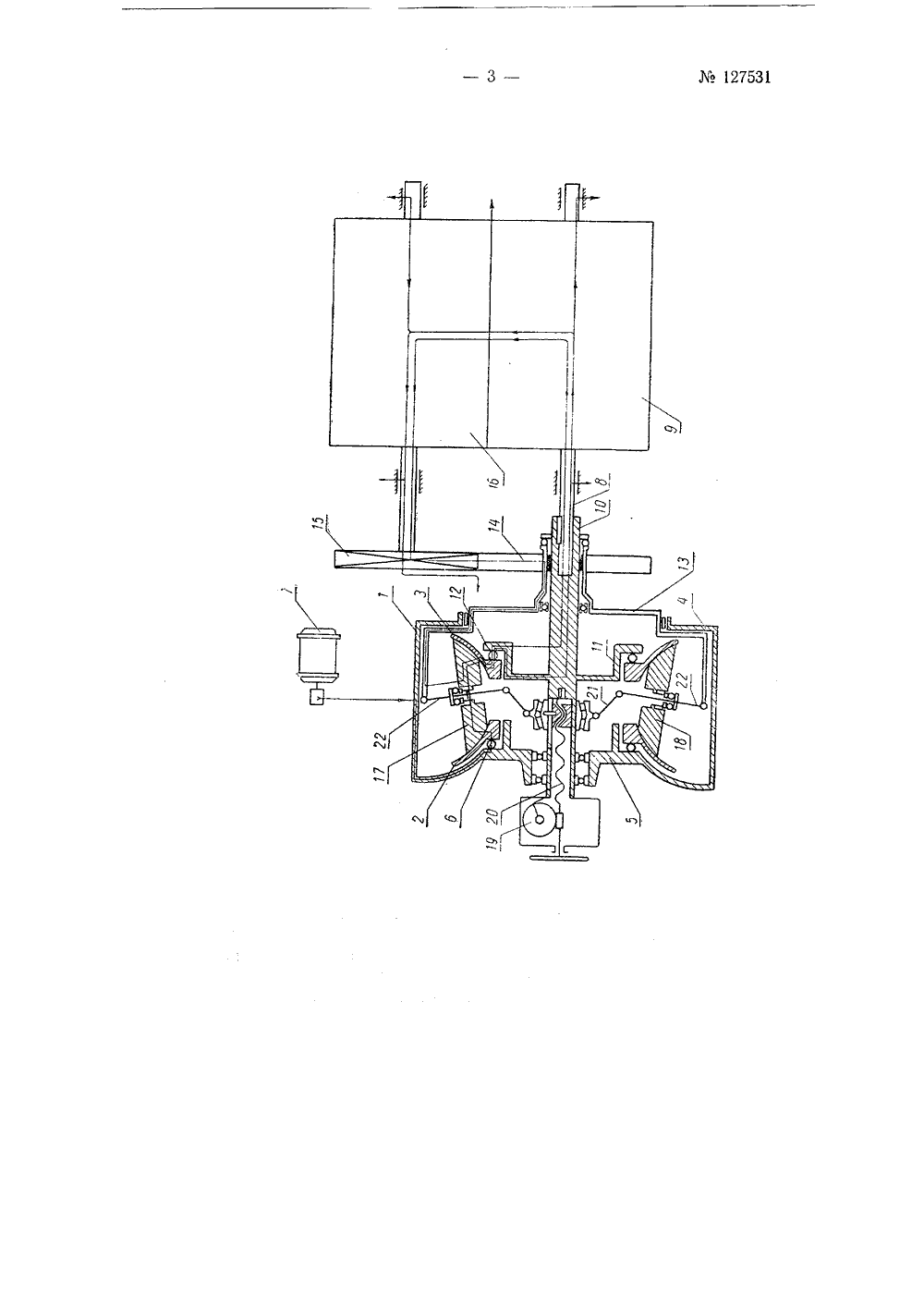

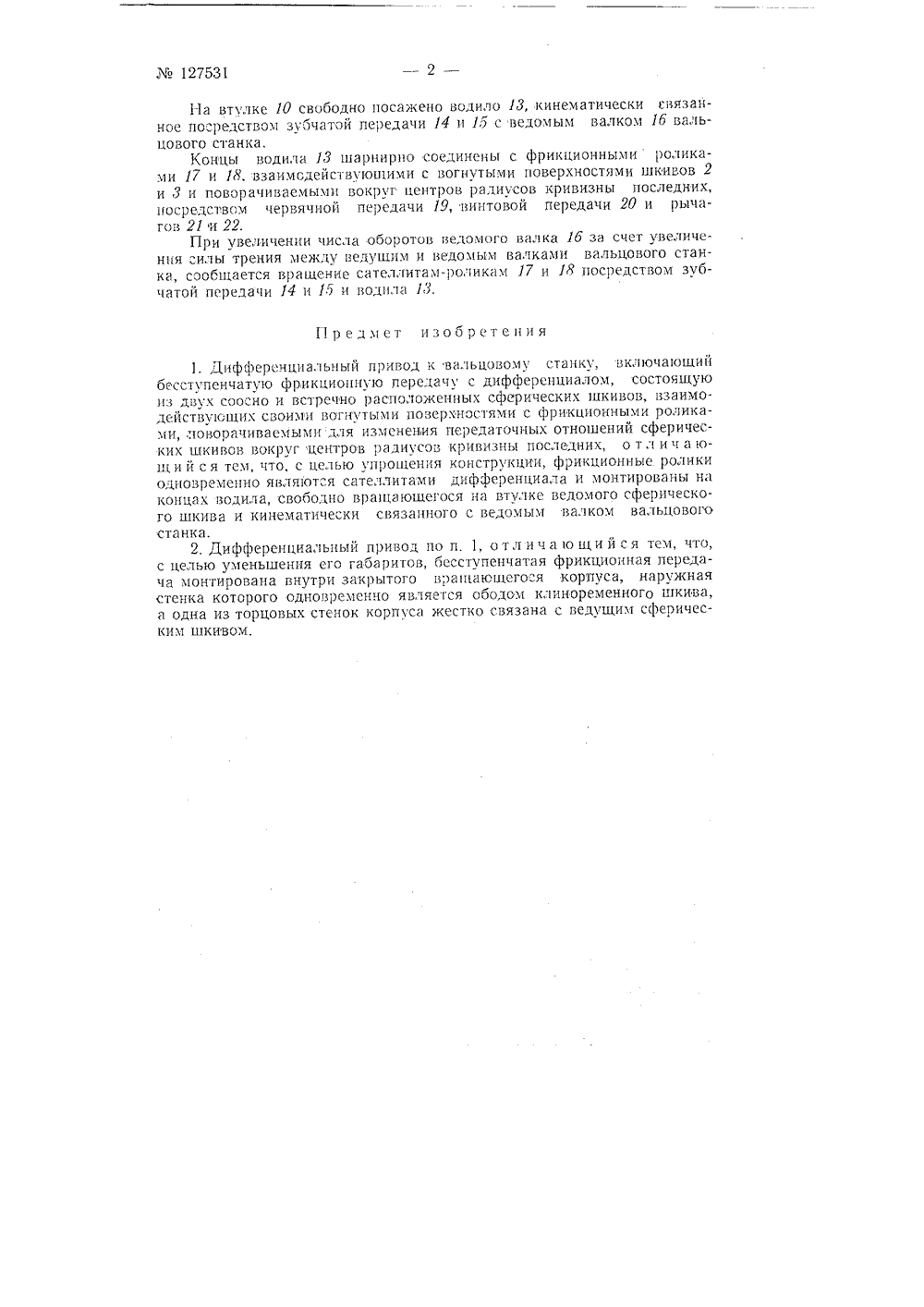

Класс 47 Ь, 1450 с, 13,о Мо 127531 СССРир з ,П",;,нес з.еил5 вг,;-,;,ООФ 1 но 11 д ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Г. Д. Гальперин и А. В, Панченко ДИФФЕРЕНЦИАЛЬНЫЙ ПРИВОД К ВАЛЬЦОВОМУ СТАНКУЗаявлено 9 сентября 1958 г. за Мв 60743528 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений М 7 за 1960 г. Известен дифференциальный привод к вальцовому станку, включающий бесступенчатую фрикционную передачу с дифференциалом, состоящую из двух соосно и встречно расположенных сферических шкивов, взаимодействующих своими вогнутыми поверхностями с фрикционными роликами, поворачиваемыми для изменения передаточных отношений сферических шкивов вокруг центров радиусов кривизны последних.Описываемый дифференциальный привод по сравнению с известным более прост по своей конструкции, фрикционные ролики одновременно являются сателлитами дифференциала и монтированы на концах водила, вращающегося на втулке, соединенной посредством нажимното устройства с ведомым сферическим шкивом.Водило посредством зубчатой, передачи кинематически связано с ведомым валиком вальцового станка. Для уменьшения габаритов дифференциального привода бесступенчатая фрикционная передача монтирована внутри закрытого вращающегося корпуса, наружная стенка которого одновременно является ободом клиноременного шкива, а одна из торцевых стенок корпуса жестко связана с ведущим сферическим шкивом.На чертеже изображена схема дифференциального привода.Внутри вращающегося корпуса 1 привода монтирована бесступенчатая фрикционная передача, дифференциал которой включает в себя два соосно и встречно расположенных сферических шкива 2 и 3. Корпус 1 состоит из наружной цилиндрической стенки, которая одновременно является ободом клиноременного шкива, правой торцевой стенки 4 и левой торцевой стенки 5, жестко связанной через шариковое нажимное устройство о с ведущим сферическим шкивом 2. Корпус 1 получает вращение от электродвигателя 7.Шейка 8 ведущего валка 9 вальцового станка связана с втулкой 10, которая посредством диска 11 и шарикового нажимного устройства 12 сообщена с ведомым сферическим шкивом 3.1275311-1 а втулке 10 свободно посажено водило 13, кинематически связанное посредством зубчатой передачи 14 и 15 с ведомым валком 16 вальцового станка.Концы водила 13 шарнирно соединены с фрикционными роликами 17 и 18, взаимодействующими с вогнутыми поверхностями шкивов 2 и 3 и поворачиваемыми вокруг центров радиусов кривизны последних, посредством червячной передачи 19, винтовой передачи 20 и рычагов 21 и 22.При увеличении числа оборотов ведомого валка 1 б за счет увеличения силы трения между ведущим и ведомым валками вальцового станка, сообщается вращение сателлитам-роликам 17 и 18 посредством зубчатой передачи 14 и 15 и водила 13.Предмет изооретения1. Дифференциальный привод к вальцовому станку, включающий бесступенчатую фрикционную передачу с дифференциалом, состоящую пз двух соосно и встречно расположенных сферических гцкивов, взаимодействуюших своими вогнутыми поверхностями с фрикционными роликами, поворачиваемыми для изменения передаточных отношении сферических шкивов вокруг центров радиусоь кривизны последних, о тл ич а юш и й с я тем, что, с целью упрошения конструкции, фрикционные ролики одновременно являются сателлитами дифференциала и монтированы на концах водила, свободно вращающегося на втулке ведомого сферического шкива и кинематически связанного с ведомым валком вальцового станка.2, Дифференциальный привод по п. 1, о т л и ч а ю щи й с я тем, что, с целью уменьшения его габаритов, оесступенчатая фрикционная передача монтирована внутри закрытого вращающегося корпуса, наружная стенка которого одновременно является ооодом клиноременного шкива, и одна из торцовых стенок корпуса жестко связана с ведущим сферическим шкивом.
СмотретьЗаявка
607435, 09.09.1958
Гальперин Г. Д, Панченко А. В
МПК / Метки
МПК: B02C 4/42, F16H 15/50
Метки: вальцовому, дифференциальный, привод, станку
Опубликовано: 01.01.1960
Код ссылки
<a href="https://patents.su/3-127531-differencialnyjj-privod-k-valcovomu-stanku.html" target="_blank" rel="follow" title="База патентов СССР">Дифференциальный привод к вальцовому станку</a>
Привод вальцового станка
Номер патента: 1839106
Опубликовано: 30.12.1993
Авторы: Белов, Борискин, Вацуро, Дулаев, Иванов, Кузнецов, Мишуков, Птушкин, Третьяков, Щербаков
МПК: B02C 4/42
Метки: вальцового, привод, станка
...СТАНКА, со держащий редуктор со шкивами, соединенными приводными ремнями со,Изобретение относится к оборудованию для избирательного измельчения сыпучих материалов и может быть использовано в мукомольной промышленности при помолах зерна, 5Наиболее близким по технической сущности и достигаемому результату к изобретению является привод вальцового станка, содержащий редуктор со шкивами, соединенными приводными ремнями со шкивами 10 на быстровращающемся и медленноеращающемся мелющих вальцах. Недостатком этого привода вальцовогостанка является нестабильность скоростей 15вращения вальцов, что понижает выход муки высоких сортов из-за повышенной чувствительности составных частей измельчаемого зерна к изменению скоростей их деформаций, 20Целью...
Межвальцовая передача мелющего вальцового станка
Номер патента: 1473837
Опубликовано: 23.04.1989
Авторы: Гросул, Дударев, Петько, Шевченко
МПК: B02C 4/42
Метки: вальцового, межвальцовая, мелющего, передача, станка
...вальцами при изменяющемся их межосевом расстоянии и сохранении нормальных условий эксплуатации ее элементов,25 К нормальным условиям эксплуатациицепной передачи относится обеспечение постоянства натяжения цепи при изменяющемся межосевом расстоянии звездочек и знакопеременном крутящем моменте, передаваемом между вальцами.В холостом режиме вальцового станкаподводимая энергия незначительна и затрачивается на преодоление сил трения в подшипниковых узлах. Следовательно, при отсутствии продукта в рабочей зоне крутящий момент от быстровращающегося вальца и звездочки 4 передается медленновращающемуся вальцу через звездочку 2только цепной передачей с рабочей ветвьюВХМ, включающей большую часть длины цепи. Однако незначительные усилия ее на 40...
Вальцовый станок
Номер патента: 141055
Опубликовано: 01.01.1961
Авторы: Гальперин, Горобцов, Котляр, Пейсахович, Шишов
МПК: B02C 4/06
...и сочленена с шарнирным звеном 10 и шатуном кривошипа 12, жестко установленного на оси 13.Дном разгрузочного бункера служит наружная поверхность питающего быстровращающегося валка. Перерабатываемый продукт из бункера захватывается валком 5 и через направляющую щель 14 со скоростью, близкой окружной скорости валка 5, подается непосредственно в межвалковый зазор 15. Регулирование производительности стан141055ка осуществляется как посредством изменения поперечного сечения щели 14 (зазора между пластиной 8 и валком 5) эксцентриковым валиком 1 б .и винтом 17, так и перемещением подвижной стенки 9 бункера по поверхности валка 5. Перемещение подвижной стенки по направляющим 18 производится кривошипно-шатунным механизмом. Обычно зазор...
Привод комбинированного станка
Номер патента: 1831614
Опубликовано: 30.07.1993
Метки: комбинированного, привод, станка
...секов, сепарирования молока. Сущность изобретения; привод содержит электродвигатель с ведущим шкивом, корпус с ведомым валом и ремень. Для удобства регулирования натяжения ремня в корпусе выполнены пазы, а фланец электродвигателя снабжен шайбой и направляющими пальцами. 4 ил,двигателя 1 при помощи альцев 3 с наружной резь и внутренней резьбой 7 - винты 8. Винты 8 и направ входят в пазы 9 корпуса сти корпуса 10 в подшипниован ведомый вал 12 с реками 14 и 15,Привод работает следующим образом.Вращение от электродвигателя 1 через ведущий шкив 2 и ремень 13 передается на ведомый вал 12, Натяжение ремня 13 производится путем ослабления винтов 8 и последующего смещения корпуса 10 относительно шайбы 3. После чего винты 8...
Установка для пневматической подачи сыпучего материала от мельничного вальцового станка
Номер патента: 2001860
Опубликовано: 30.10.1993
Автор: Милюков
МПК: B65G 53/24
Метки: вальцового, мельничного, пневматической, подачи, станка, сыпучего
...источника 8 по первому подводящему газопроводу 9 в направлении стрелки Г к пневмоцилиндру механизма привала-отвала 10, совершающему за счет этого сближение л 1 ежду собой осей мелющих вальцов, т.е, привал, Мелющие вальцы при этом своими специально обработанными цилиндрически;ли поверхностями измельчсот исходный сыпучий материал до зада,ого фракционного состава, подавая его далее в поправление стрелки )К,Одновременно сжатый газ по второмуподводящему газопроводу 11, направляясьвдоль стрелки Д через регулируемое одностороннее дросселирующее устройство 12 и5 двухпозиционный переключатель потока газа 13 без задержки поступает к пнешлоцилиндру 14, заставляя его шток 15выдвинуться е направлении стрелки Е,Шток 15, посредством кинел 1 атически...
