Электронно-лучевая пушка

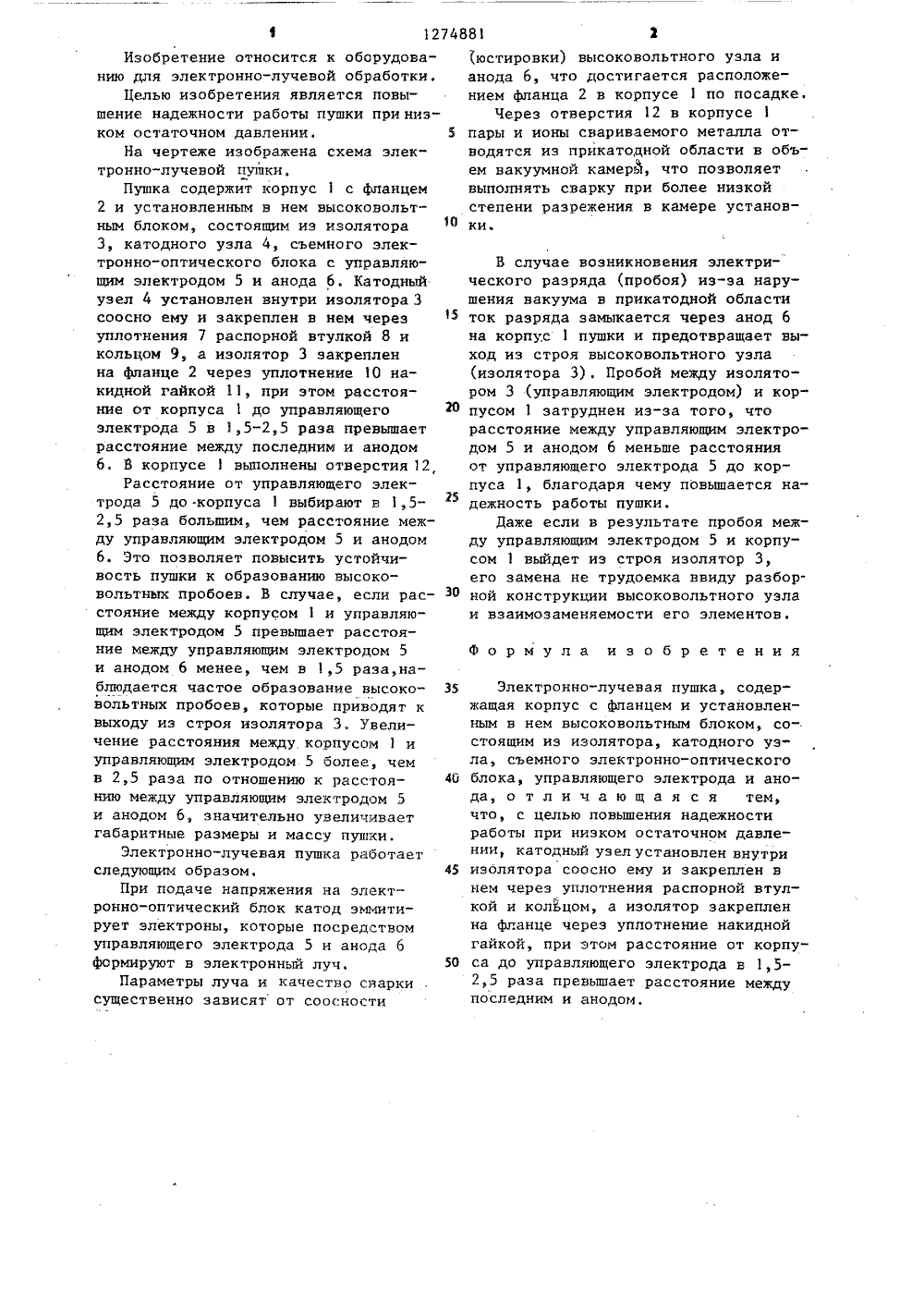

СОКИ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 151) 4 В 23 К 15/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) Авторское свидетельство СССР 9 1236680, кл,В 23 К 15/00, 1984.Каплан А.А. и др. Сварочная электронная .пушка ТЭП/60. - Сварочное производство, 1984, В 12, с.32-33. (54) ЭЛЕКТРОННО-ЛУЧЕВАЯ ПУШКА (57) Изобретение относится к оборудованию для электронно-лучевой об,.901274881 А 1 работки. Целью изобретения являетсяповышение надежности работы пушкипри низком остаточном давлении. Впроцессе работы пушки при возникновении пробоя ток разряда замыкаетсячерез анод на корпус пушки и предотвращает выкод из строя высоковольтного изолятора, При этом пробой между изолятором и корпусом затрудненввиду того, что расстояние между управляющим электродом и анодом 1,52,5 раза меньше расстояния от управляющего электрода до корпуса пушки.1 нл.Изобретение относится к оборудованию для электронно-лучевой обработки,Целью изобретения является повышение надежности работы пушки при низком остаточном давлении. 5На чертеже изображена схема электронно-лучевой пушки,Пушка содержит корпус 1 с фланцем2 и установленным в нем высоковольтным блоком, состоящим иэ изолятора3, катодного узла 4, съемного электронно-оптического блока с управляющим электродом 5 и анода 6. Катодныйузел 4 установлен внутри изолятора 3соосно ему и закреплен в нем черезуплотнения 7 распорной втулкой 8 икольцом 9, а изолятор 3 закрепленна фланце 2 через уплотнение 10 накидной гайкой 11, при этом расстояние от корпуса 1 до управляющего20электрода 5 в 1,5-2,5 раза превышаетрасстояние между последним и анодом6. В корпусе 1 выполнены отверстия 12,Расстояние от управляющего электрода. 5 до корпуса 1 выбирают в 1,52,5 раза большим, чем расстояние между управляющим электродом 5 и анодом6. Это позволяет повысить устойчивость пушки к образованию высоковольтных пробоев. В случае, если расстояние между корпусом 1 и управляющим электродом 5 превышает расстояние между управляющим электродом 5и анодом 6 менее, чем в 1,5 раза,наблюдается частое образование высоковольтных пробоев, которые приводят квыходу из строя изолятора 3. Увеличение расстояния между корпусом 1 иуправляющим электродом 5 более, чемв 2,5 раза по отношению к расстоянию между управляющим электродом 5и анодом 6, значительно увеличиваетгабаритные размеры и массу пушки.Электронно-лучевая пушка работаетследующим образом, 45При подаче напряжения на электронно-оптический блок катод эющтирует электроны, которые посредствомуправляющего электрода 5 и анода 6формируют в электронный луч. 50Параметры луча и качество сваркисущественно зависят от соосности(юстировки) высоковольтного узла и анода 6, что достигается расположением фланца 2 в корпусе 1 по посадкеЧерез отверстия 12 в корпусе 1 пары и ионы свариваемого металла отводятся из прикатодной области в объем вакуумной камерь 1, что позволяет выполнять сварку при более низкой степени разрежения в камере установки.В случае возникновения электрического разряда (пробоя) из-за нарушения вакуума в прикатодной области ток разряда замыкается через анод 6 на корпус 1 пушки и предотвращает выход из строя высоковольтного узла (изолятора 3). Пробой между изолятором 3 (управляющим электродом) и корпусом 1 затруднен из-за того, что расстояние между управляющим электродом 5 и аноцом 6 меньше расстояния от управляющего электрода 5 до корпуса 1, благодаря чему повьппается надежность работы пушки.Даже если в результате пробоя между управляющим электродом 5 и корпусом 1 выйдет из строя изолятор 3, его замена не трудоемка ввиду разборной конструкции высоковольтного узла и взаимозаменяемости его элементов.Формула изобретенияЭлектронно-лучевая пушка, содержащая корпус с фланцем и установленным в нем высоковольтным блоком, состоящим из изолятора, катодного узла, съемного электронно-оптического блока, управляющего электрода и анода, о т л и ч а ю щ а я с я тем, что, с целью повьппения надежности работы при низком остаточном давлении, катодный узел установлен внутри изолятора соосно ему и закреплен в нем через уплотнения распорной втулкой и кольцом, а изолятор закреплен на фланце через уплотнение накидной гайкой, при этом расстояние от корпуса до управляющего электрода в 1,5- 2,5 раза превьппает расстояние между последним и анодом.1274881 Составитель В.МельниковТехред Л.Сердюкова Корректор Л. Пилипенко Редактор Н. о Заказ 6520 Т писноеСР д.4 5 Производственно-по НИИПИ Госуда по делам из 13035, Москв 100 Потвенного комитета Сретений и открытий Ж, Раушская наб ическое предприятие,г.ужгород,ул.Проектна
