Устройство для программного управления технологическим процессом

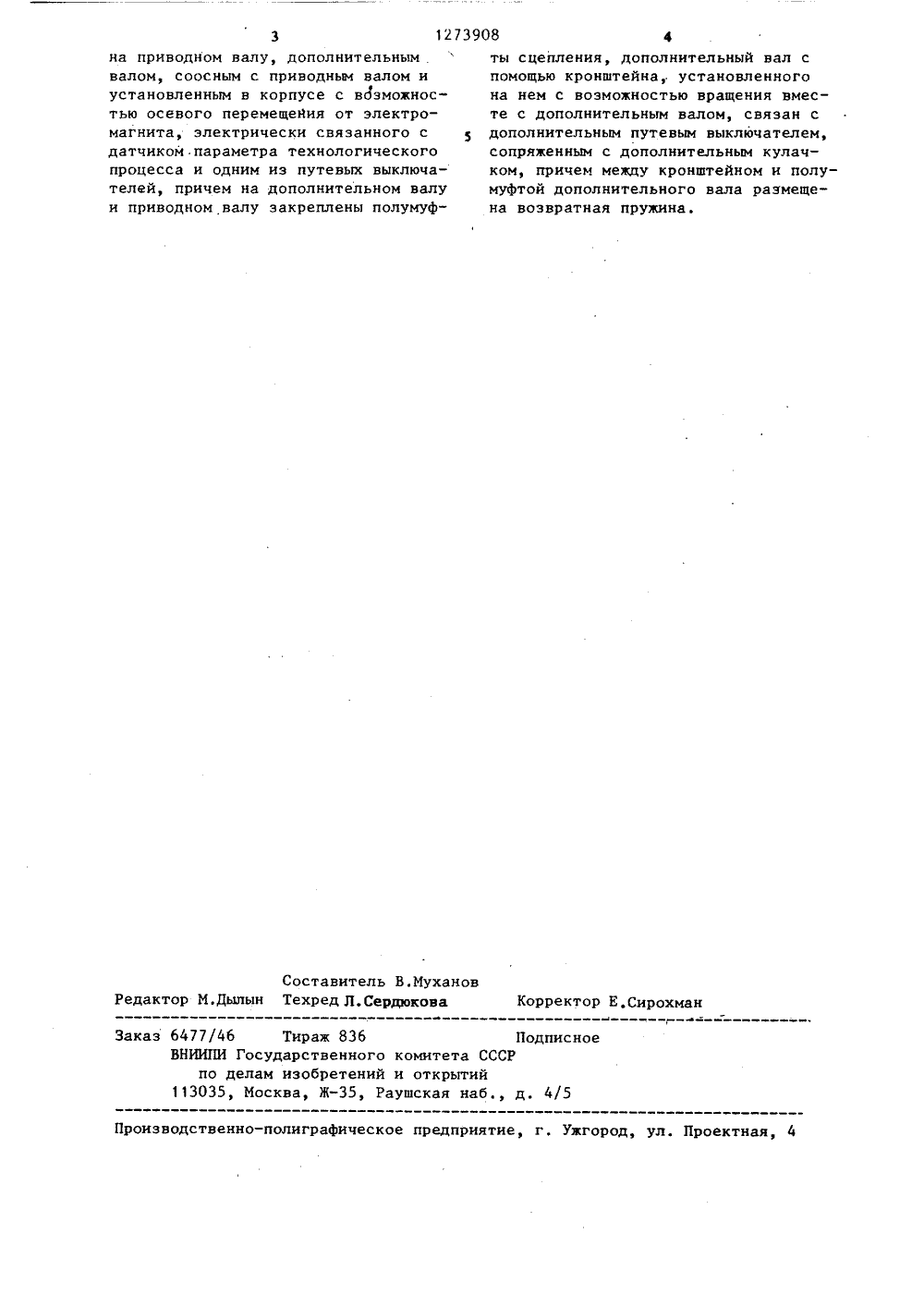

12Изобретение относится к машиностроению.Цель изобретения - расширениеФункциональных возможностей и повышение надежности,На чертеже схематично изображеноданное устройство,Устройство для программного управления технологическим процессом содержит корпус 1, приводной вал 2 сзакрепленным на нем кулачком 3,сопряженным с путевыми выключателями 4, установленными на корпусе 1с возможностью их смещения по окружности, и снабжено дополнительным кулачком 5 с двумя диаметрально противоположными контактными участками6 и 7, закрепленными на приводном валу 2, дополнительным валом 8, соосным с приводным валом 2 и установленным в корпусе 1 с возможностью осевого перемещения от электромагнита 9,электрически связанного с датчикомпараметра технологического процесса,путевых выключателей 4, На дополни 1тельном валу 8 и приводном валу 2закреплены полумуФты 10 и 11 сцепления, дополнительный вал 8 с помощьюкронштейна 12, установленного нанем с возможностью вращения с дополнительным валом 2, связан с дополнительным путевым выключателем 13, сопряженным с дополнительным кулачком5, причем между кронштейном 12 иполумуФтой 11 дополнительного валаразмещена возвратная пружина 14,Устройство работает следующим об-разом.Перед началом работы устройство устанавливается в начальное положение: кулачок 3 воздействует на один из выключателей 4, а кулачок 5 - на выключатель 13.Одновременно с пуском технологического процесса начинает вращаться приводной вал 2, а также включается электромагнит 9, который, преодолевая усилия пружины 14, перемещает дополнительный вал 8 относительно кронштейна 12. ПолумуФты 10 и 11 сцепления размыкаются, и кронштейн 12 остается в начальном положении (не вращается),Приводнойвал 2, вращаясь, кулачком 3 воздействует на путевые выключатели 4, сигналы с которых производят управляющее воздействие на технологический процесс.73908 2 1 валом 2. После поворота кронштейна35 " на угол рассогласования вторично срабатывает соответствующий заранее определенному технологическому параметру путевой выключатель 4 и снова включается электромагнит 9, останав11ливая кронштейн 12 в положении Ожидание" следующего нарушения технологического процесса. 50 55 5 1 О 5 20 25 30 При возникновении нарушений в технологическом процессе, например выходе рабочего параметра за допустимые пределы, сигнал "Нарушение" с датчика параметра выключает электромагнит 9, Под действием пружины 14 соединяются полумуФты 10 и 11 сцепления и кронштейн 12 начинает вращаться синхронно с валом 2 с углом рассогласования относительно одного из участков 6, 7. При повороте вала 2 на угол, соответствующий заранее определенному значению технологического параметра, срабатывает под действием кулачка 3 соответствующий этому значению один из выключателей 4, по его сигналу включает-. ся электромагнит 9, размыкаются полумуФты 10 и 11 и кронштейн 12 останавливается, не дойдя до положения, соответствующего заранее определенному технологическому параметру, на угол рассогласования. При дальнейшем вращении вала 2 второй контактный участок 6 кулачка 5 приближается к кронштейну 12 и воздействует на датчик, его срабатывание является сигналом синхронизации для симметричного по отношению к заранее определенному технологическому параметру процесса,Одновременно с выдачей сигнала синхронизации выключается электромагнит 9, смыкаются полумуФты 10 и 11 и кронштейн 12 вращается вместе с Формула изобретения Устройство для программного управления технологическим процессом, содержащее корпус, приводной вал с закрепленным на нем кулачком, сопряженным с путевыми выключателями, установленными на корпусе с возможностью их смещения по окружности, о т л и - ч а ю щ е е с я тем, что, с целью расширения Функциональных возможностей и повышения надежности, оно снабжено дополнительным кулачком с двумя диаметрально противоположными контактными участками, закрепленным1273908 Составитель В.МухановРедактор М.Дылын Техред Л.Сердюкова Корректор Е.Сирохман Заказ 6477/46 Тираж 836 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 на приводном валу, дополнительнымвалом, соосным с приводным валом иустановленным в корпусе с возможностью осевого перемещейия от электромагнита, электрически связанного сдатчиком. параметра технологическогопроцесса и одним из путевых выключателей, причем на дополнительном валуи приводном валу закреплены полумуфты сцепления, дополнительный вал спомощью кронштейна,. установленногона нем с воэможностью вращения вместе с дополнительным валом, связан сдополнительным путевым выключателем,сопряженным с дополнительным кулачком, причем между кронштейном и полумуфтой дополнительного вала размещена возвратная пружина.
